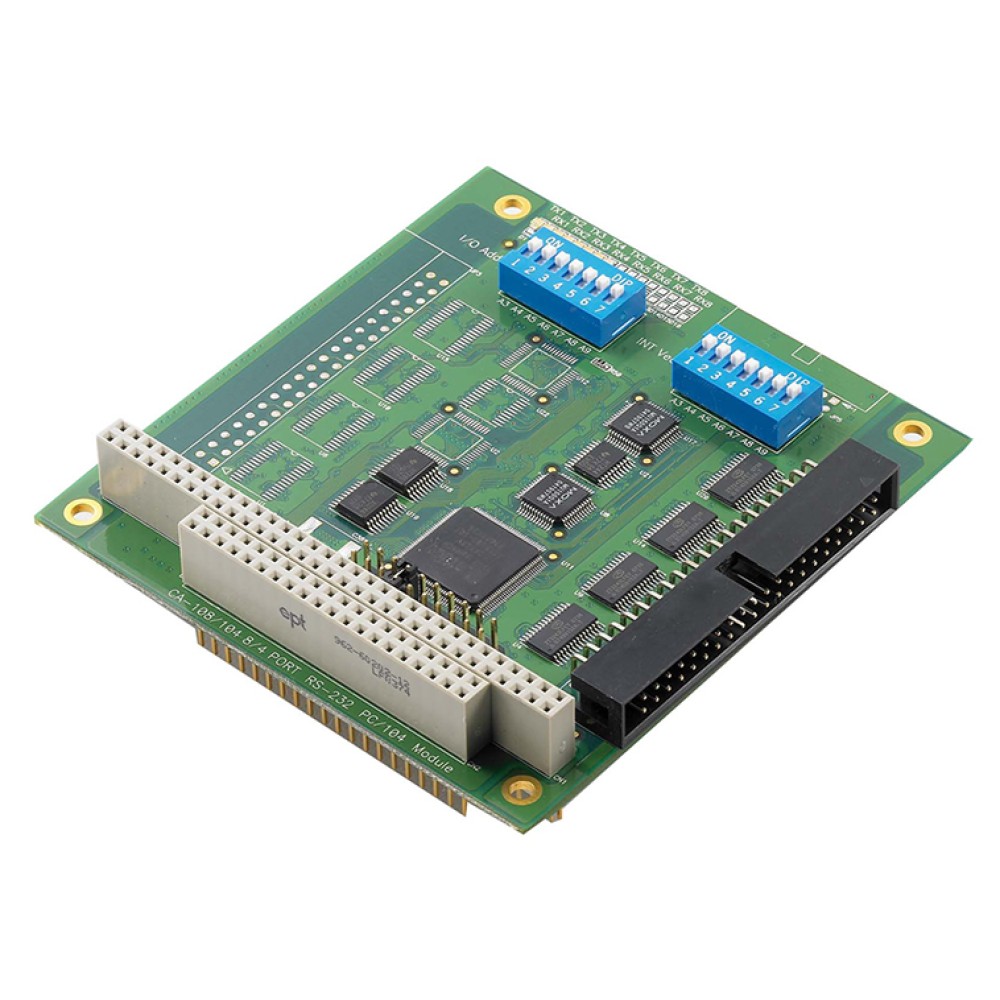

CA-108-T
8ポートRS-232C PC/104モジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大データ通信速度：921.6kbps
- オンチップ・ハードウェアおよびソフトウェア・フロー・コントロールをサポート
- 15KV ESD保護機能内蔵
- IRQおよびI/O設定はジャンパおよびDIPスイッチで指定可能
- 各ポートに送受信インジケータをオンボードで搭載
- Windows CE 5.0およびXP Embeddedオペレーション・システム対応
- -40 ～ 85℃環境での使用に適した広範温度対応モデル
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
CA-108 PC/104モジュールは、8 RS-232Cポートの高信頼性、ハイパフォーマンス、マルチポートシリアル通信ソリューションをサポートしPC/104拡張インターフェース対応のPC/104 CPUボードと共に使用可能です。また、オプショナルのDB9およびDB25接続ケーブルを使って様々なデバイスと接続できます。更に、多数のドライバをサポートしているので、広範なアプリケーションに使用できます。
| ハードウェア | |
| 通信コントローラ | 16C550Cまたは互換×8 |
|---|---|
| バス･インターフェース | PC/104 バス |
| コネクタ | 40ピン・ボックス・ヘッダ |
| DIP スイッチ | I/Oベース・アドレス、割り込みベクター |
| シリアルインターフェース | |
| 標準シリアルポート | RS-232C |
| ポート数 | 8 |
| 最大ボード数 | 4 / PC (最大) |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| IRQ | IRQ 3, 4, 5, 6, 7, 9, 10, 11, 12, 15(すべてのポートでシェア) |
| FIFO | 64バイト |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| ドライバサポート | |
| 対応OS | Windows Vista x86/XP x86/2003 x86, Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, DOS, Linux 2.4 (x86)/2.6 (x86/x64), QNX 4/6 |
| メカニカル | |
| サイズ | 90×96mm |
| 環境 | |
| 動作温度 | CA-108 : 0 ～ 55℃ CA-108-T : -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -40 ～ 85℃ |
| 規格および認証 | |
| EMC | CE、FCC |
| EMI | EN 55022、EN 61000-3-2、EN 61000-3-3、FCC Part 15 Subpart B Class A |
| EMS | EN 55024、IEC 61000-6-2、IEC 61000-6-4、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11 (DIPS) |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 408,357時間 |
| 電源 | |
| 消費電力 | 265mA @+5V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| CA-108-T | PC/104バス 8ポートRS-232モジュール (稼働温度：-40～85℃) |
|---|
オプションのコネクタ（ボードごとに選択）
| CBL-F40M9x4-50 | 40ピン・ボックス・ヘッダ-to-4ポート・オスDB9接続ケーブル |
|---|---|
| CBL-F40M25x4-50 | 40ピン・ボックス・ヘッダ-to-4ポート・オスDB25接続ケーブル |
