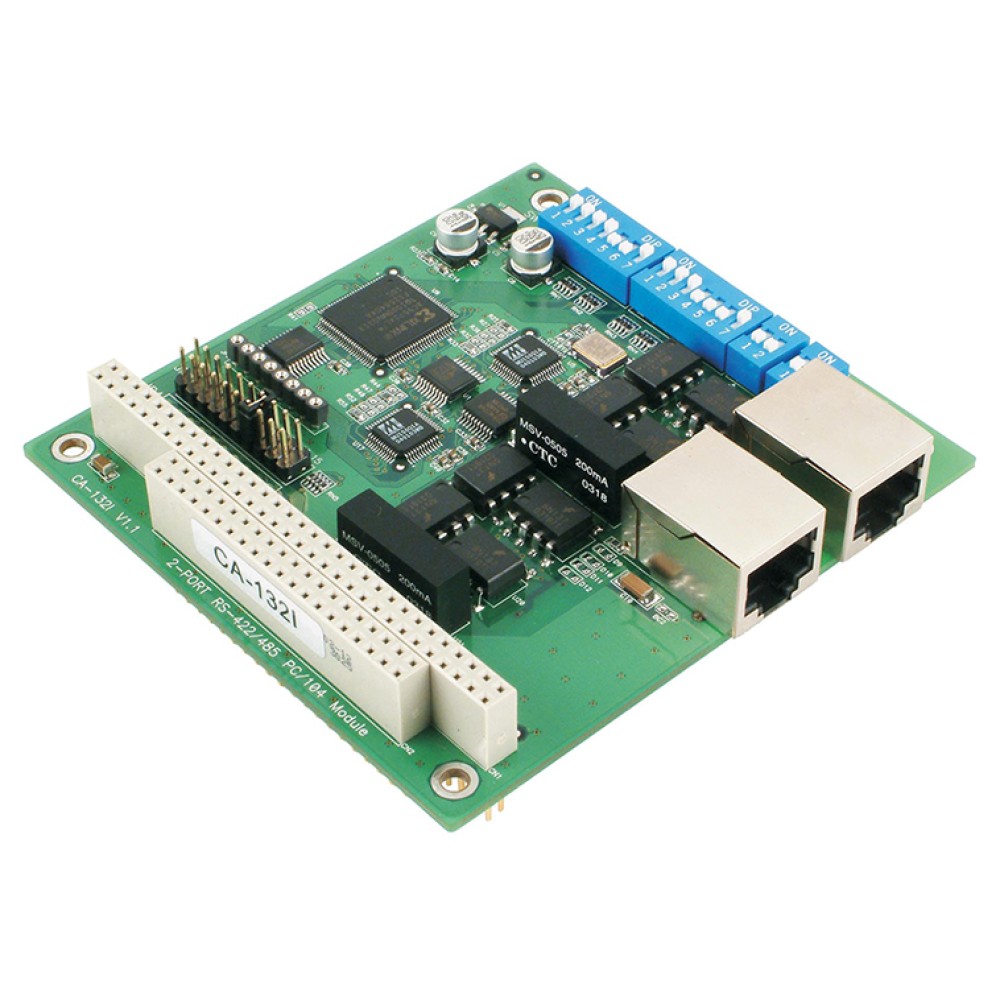

CA-132I
2ポート RS-422/485 PC/104 ボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- オンチップH/Wフローコントロール
- 15KV ESD サージプロテクション
- ジャンパおよびDIPスイッチによるIRQ、I/Oの設定
- オンボードTX, RX LEDインジケータを各ポートに搭載
- RS-485 ADDC™ (Automatic Data Direction Control)サポート
- ビルトインDIPスイッチによる終端抵抗の選択
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
CA-132/132Iは、エンベデッドPCの標準規格であるPC/104に対応した2ポートRS-422/485 マルチポート・シリアルボードです。PC/104拡張インターフェースをサポートするPC/104 CPUボード上で動作し2つのポート、DB9またはDB25のオプションの変換ケーブルを用いることで様々な接続用途に対応することが可能です。
- PC/104規格のCPUボードに対応したPC/104拡張インターフェース
- 2ポート、DB9またはDB25に変換するオプションケーブル
- 主要なOSに対応したドライバを提供
用途例
- エンベデッド工業マシン
- SCADAシステム
- POSデバイス
- 郵便システム
- Kiosk
- ロッテリマシン
- リモート・シリアルデバイス制御
| ハードウェア | |
| I/Oコントローラ | 16C550Cまたは互換×2 |
|---|---|
| バス | PC/104 ISA バス (Ver. 2.4) |
| コネクタ形状 | 20ピンボックスヘッダー |
| LEDインジケータ | TX, RX インジケータを各ポートに搭載 |
| ディップスイッチ | スイッチ I/Oベースアドレス用、インタラプトベクタ |
| シリアルインターフェイス | |
| シリアルポート | RS-422/485 |
| ポート数 | 2 |
| ボード数 | 最大 4/PC |
| サージ保護 | 15KV ESD サージプロテクション |
| 光アイソレーションプロテクション | 2KV (CA-132Iのみ) |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアルコミュニケーションパラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| IRQ | IRQを全てのポートで共有 (IRQ 3, 4, 5, 6, 7, 9, 10, 11, 12, 15を含む) |
| FIFO | 64バイト |
| シリアル信号 | |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485 (4線) | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485 (2線) | Data+, Data-, GND |
| ドライバサポート | |
| OS | Windows Vista x86/XP x86/2000/2003 x86/95/98/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, DOS, Linux 2.4(x86)/2.6(x86/x64), FreeBSD 4.x, QNX 4/6, SCO UNIX |
| メカニカル | |
| サイズ | 90 x 96 mm |
| 環境 | |
| 動作温度 | CA-132/132I：0 ～ 55℃ CA-132-T/132I-T：-40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | -40 ～ 85℃ |
| 規格および認証 | |
| EMC | CE、FCC |
| EMI | EN 55022、EN 61000-3-2、EN 61000-3-3、FCC Part 15 Subpart B Class A |
| EMS | EN 55024、IEC 61000-6-2、IEC 61000-6-4、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11 (DIPS) |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 536,288 時間 |
| 電源 | |
| 入力電圧 | CA-132：155mA @+5V CA-132I：190 mA @+5V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| CA-132I | PC/104 バス 2ポート RS-422/485 ボード オプティカル・アイソレーション付 |
|---|
オプションケーブル (必要ポート数ご購入ください)
| CBL-RJ45M9-150 | RJ45 8ピン/DB9ピン(オス)シリアルストレートケーブル 150cm |
|---|---|
| CBL-RJ45F9-150 | RJ45 8ピン/DB9ピン(メス)シリアルクロスケーブル 150cm |
| CBL-RJ45M25-150 | RJ45 8ピン/DB25ピン(オス)シリアルストレートケーブル 150cm |
| CBL-RJ45F25-150 | RJ45 8ピン/DB25ピン(メス)シリアルクロスケーブル 150cm |
