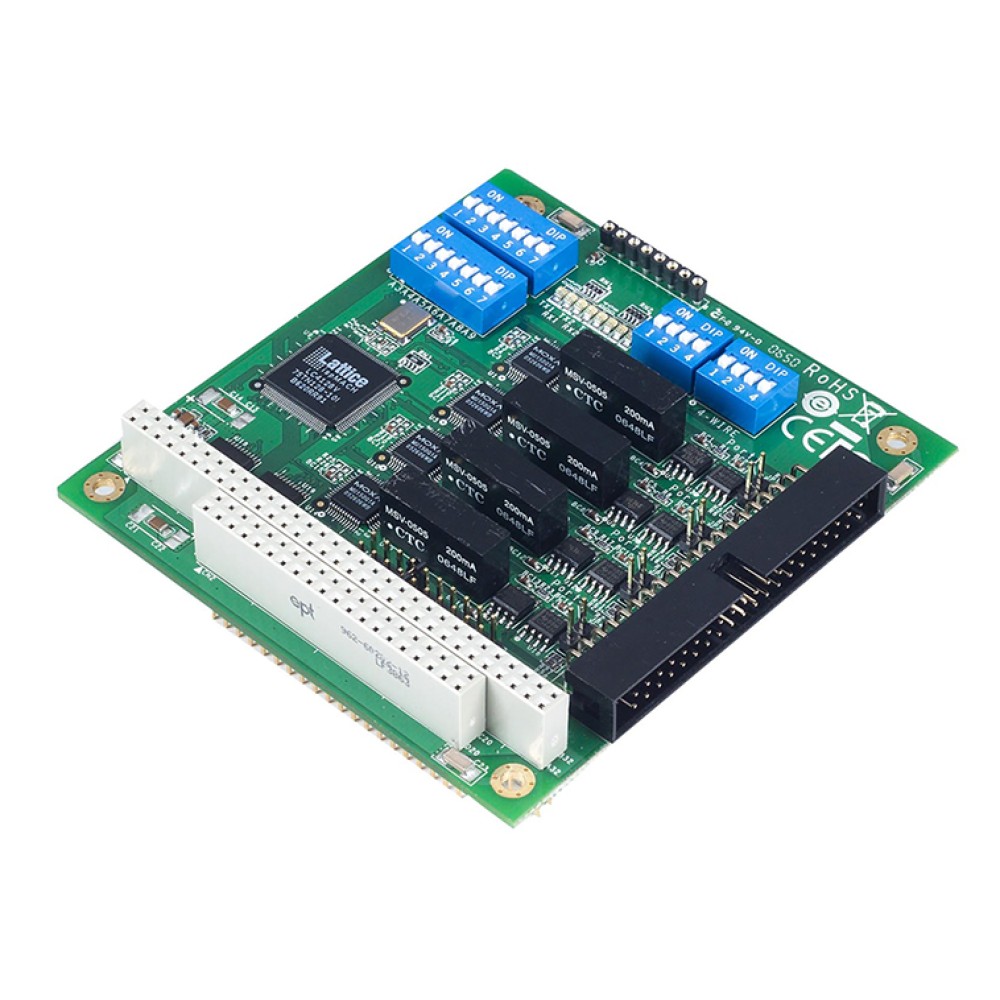

CA-134I
4ポートRS-422/485 PC/104モジュール+2KVオプティカルアイソレーション
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大データ通信速度 : 921.6kbps
- オンチップ・ハードウェアおよびソフトウェア・フロー・コントロールをサポート
- 15KV ESD保護機能内蔵
- IRQ、I/O設定、シリアルインターフェースは、ジャンパおよびDIPスイッチで指定可能
- 各ポートに送受信インジケータをオンボードで搭載
- Windows CE 5.0およびXP Embeddedオペレーション・システム対応
- -40 ～ 85℃環境での使用に適した広範温度対応モデル
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
CA-134 PC/104モジュールは、4 RS-232C/422/485ポートの高信頼性、ハイパフォーマンス、マルチポートシリアル通信ソリューションをサポートしPC/104拡張インターフェース対応のPC/104 CPUボードと共に使用可能です。また、オプショナルのDB9およびDB25接続ケーブルを使って様々なデバイスと接続できます。更に、多数のドライバをサポートしているので、広範なアプリケーションに使用できます。
| ハードウェア | |
| 通信コントローラ | 16C550Cまたは互換×4 |
|---|---|
| バス･インターフェース | PC/104 ISA バス (Ver. 2.4) |
| コネクタ | 40ピン・ボックス・ヘッダ |
| DIP スイッチ | I/Oベース・アドレス、割り込みベクター、シリアルインターフェース用 |
| シリアルインターフェース | |
| 標準シリアルポート | RS-422/485 |
| ポート数 | 4 |
| 最大ボード数 | 4 / PC (最大) |
| サージ保護 | 15KV ESD サージ保護搭載 |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| IRQ | IRQ 3, 4, 5, 6, 7, 9, 10, 11, 12, 15(すべてのポートでシェア) |
| FIFO | 64バイト |
| シリアル信号 | |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 4線式 RS-485 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 2線式 RS-485 | Data+ (B), Data-(A), GND |
| ドライバサポート | |
| 対応OS | Windows Vista x86/XP x86/2003 x86, Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, DOS, Linux 2.4 (x86)/2.6 (x86/x64), QNX 4/6 |
| メカニカル | |
| サイズ | 90×96mm |
| 環境 | |
| 動作温度 | CA-134I：0 ～ 55℃ CA-134I-T：-40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -40 ～ 85℃ |
| 規格および認証 | |
| EMC | CE、FCC |
| EMI | EN 55022、EN 61000-3-2、EN 61000-3-3、FCC Part 15 Subpart B Class A |
| EMS | EN 55024、IEC 61000-6-2、IEC 61000-6-4、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11 (DIPS) |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 339,822 時間 |
| 電源 | |
| 消費電力 | 220mA @+5V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| CA-134I | PC/104バス 4ポート RS-422/485モジュール 2KV アイソレーション保護 |
|---|
オプションのコネクタ (ボードごとに選択)
| CBL-F40M9x4-50※ | 40ピン・ボックス・ヘッダ－4ポート・オスDB9接続ケーブル |
|---|---|
| CBL-F40M25x4-50 | 40ピン・ボックス・ヘッダ－4ポート・オスDB25接続ケーブル |
CBL-F40M9x4-50 は販売を終了いたしました。
