Moxa

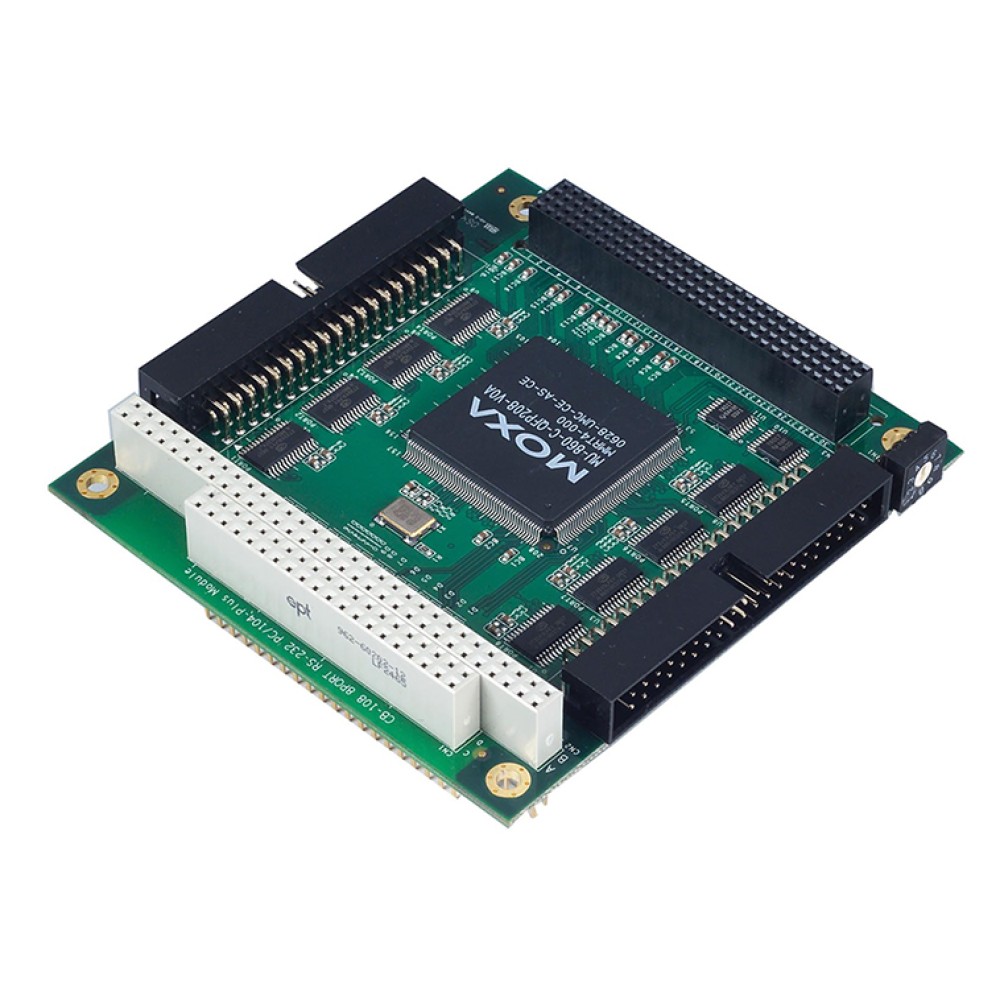

CB-108-T

8ポートRS-232C PC/104-plusモジュール

主な製品特長

  • 最大データ通信速度:921.6kbps
  • オンチップ・ハードウェア および ソフトウェア・フロー・コントロールをサポート
  • 15KV ESD保護機能を内蔵
  • DIPスイッチによるシリアルインターフェースの選択
  • Windows CE 5.0 および XP Embeddedオペレーション・システム対応
  • -40 ~ 85℃環境での使用に適した広範温度対応モデル

FCC

CE

WEEE

RoHS指令準拠

Linux OS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ

CB-108 PC/104-plusモジュールは、8 RS-232C/422/485ポート、PC/104拡張インターフェース対応のPC/104-plus CPUボードと共に使用可能です。また、オプショナルのDB9およびDB25接続ケーブルを使って様々なデバイスと接続できます。更に、多数のドライバをサポートしているので、広範なアプリケーションに使用できます。
シリーズの全製品がPC/104-plus (PCI) バスで使用可能なのでマルチポート・シリアル通信のための信頼性の高いハイパフォーマンス・ソリューションを提供します。

ハードウェア
通信コントローラMU860 (16C550C互換)
バス・インターフェースPC/104-plusバス
コネクタ40ピン・ボックス・ヘッダ
シリアルインターフェース
標準シリアルポートRS-232C
ポート数8
最大ボード数4 / PC (最大)
パフォーマンス
ボーレート50bps ~ 921.6Kbps
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, 偶数, 奇数, スペース, マーク
I/Oアドレス / IRQBIOSによる割り当て
FIFO128バイト
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
ドライバサポート
対応OSWindows 7/Vista/XP/2008/2003 (x86/x64), Windows 2000/95/98/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, DOS, Linux 2.4/2.6 (x86/x64), FreeBSD 4/5, QNX 6.x, SCO UnixWare 7, Sun Solaris 10
メカニカル
サイズ90×96mm
環境
動作温度CB-108:0 ~ 55℃
CB-108-T:-40 ~ 85℃
動作湿度5 ~ 95% RH
保存温度-40 ~ 85℃
規格および認証
EMCCE、FCC
EMIEN 55022、EN 61000-3-2、EN 61000-3-3、FCC Part 15 Subpart B Class A
EMSEN 55024、IEC 61000-6-2、IEC 61000-6-4、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11 (DIPS)
グリーン製品RoHS、CRoHS、WEEE
平均故障間隔 (MTBF:mean time between failures)
時間403,631 時間
電源
消費電力153mA @ 5VDC
保証
保証期間5年
詳細Moxa社 製品保証方針
CB-108-TPC/104-plusバス
8ポートRS-232モジュール
稼働温度:-40~85℃

オプションのコネクタ (ボードごとに選択)

CBL-F40M9x4-5040ピン・ボックス・ヘッダ-to-4ポート・オスDB9接続ケーブル
CBL-F40M25x4-5040ピン・ボックス・ヘッダ-to-4ポート・オスDB25接続ケーブル

CB-108シリーズ 製品一覧

CB-108 8ポートRS-232C PC/104-plusモジュール
CB-108-T 8ポートRS-232C PC/104-plusモジュール
