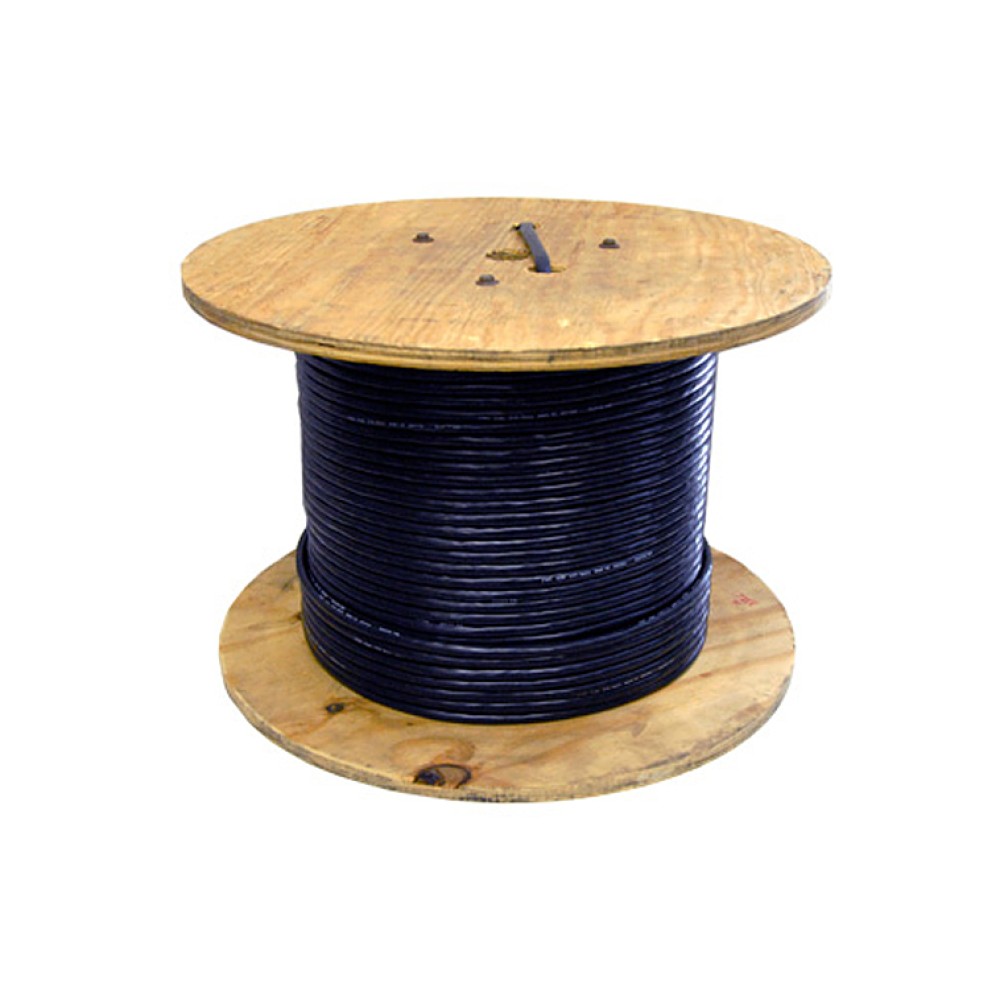

CC3704
2重シールド長距離伝送ケーブル 4芯
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CC27シリーズケーブルを更に銅編組シールドで保護し米国FCC Docket 20780に適合するRFI/EMI対策ケーブルです。
RS-232C長距離延長さらにノイズを削減
CC37シリーズ2重シールドRS-232C長距離延長ケーブルはCC27シリーズケーブルを更に銅編組シールドで保護し米国FCC Docket 20780に適合するRFI/EMI対策ケーブルです。シールドはアルミ箔と銅編組の2重構造で、アルミ箔は高調波のスプリアスを減衰させ、銅編組シールドは低調波のスプリアスを阻止します。CC27シリーズケーブルと同様にRS-232Cインタフェースで最大150mの延長が可能です。この他に、RS-422/485の用途にも最適です。なお、コネクタに金属性ダイキャストを使用しますとRFI/EMIに対してより一層の効果があります。RFI/EMI対策、UL, CL-2規格。
| 芯数 | 4, 7, 12, 25(全てツイストペア) |
|---|---|
| 導体 | 24AWG(7×32)錫メッキ線 |
| インシュレーション | 0.015" ポリエチレン |
| ジャケット(外覆) | 黒色PVC |
| 温度範囲 | -20 ～ 65℃ |
| 電圧 | 30V RMS |
| ドレイン線 | 24AWG(7×32)錫メッキ線 |
| インピーダンス | 120Ω |
| 静電容量 | 12.5pf/feet |
| 電気抵抗 | 0.03Ω/feet |
| 信号遅延 | 1.6ns/feet |
| 伝送距離 | 150m(9,600bpsの場合) |
| シールド | 強化アルミニウムマイラ 100%シールド 銀メッキ同編組シールド |
| 規格 | 米国National Electrical Code CL-2 |
ケーブル色表【7芯まで】
| 1 | 黒 |
|---|---|
| 2 | 茶 |
| 3 | 赤 |
| 4 | 橙 |
| 5 | 黄 |
| 6 | 緑 |
| 7 | 緑黄 |
ケーブル色表【12芯】
| 1 | 黒 |
|---|---|
| 2 | 茶 |
| 3 | 赤 |
| 4 | 橙 |
| 5 | 黄 |
| 6 | 緑 |
| 7 | 青 |
| 8 | 紫 |
| 9 | 桃 |
| 10 | 透明 |
| 11 | 灰 |
| 12 | 白 |
ケーブル色表【25芯】
| 1 | 黒 |
|---|---|
| 2 | 茶 |
| 3 | 赤 |
| 4 | 橙 |
| 5 | 黄 |
| 6 | 緑 |
| 7 | 青 |
| 8 | 紫 |
| 9 | 桃 |
| 10 | 透明 |
| 11 | 灰 |
| 12 | 白 |
| 13 | 茶白 |
| 14 | 白茶 |
| 15 | 橙白 |
| 16 | 白橙 |
| 17 | 緑白 |
| 18 | 白緑 |
| 19 | 青白 |
| 20 | 白青 |
| 21 | 灰白 |
| 22 | 白灰 |
| 23 | 赤青 |
| 24 | 青赤 |
| 25 | 緑黄 |
| CC3704 | ペア数：2 導体数：4 ジャケット直径：7.4mm |
|---|
仕様書はご用意しております。
