CE624

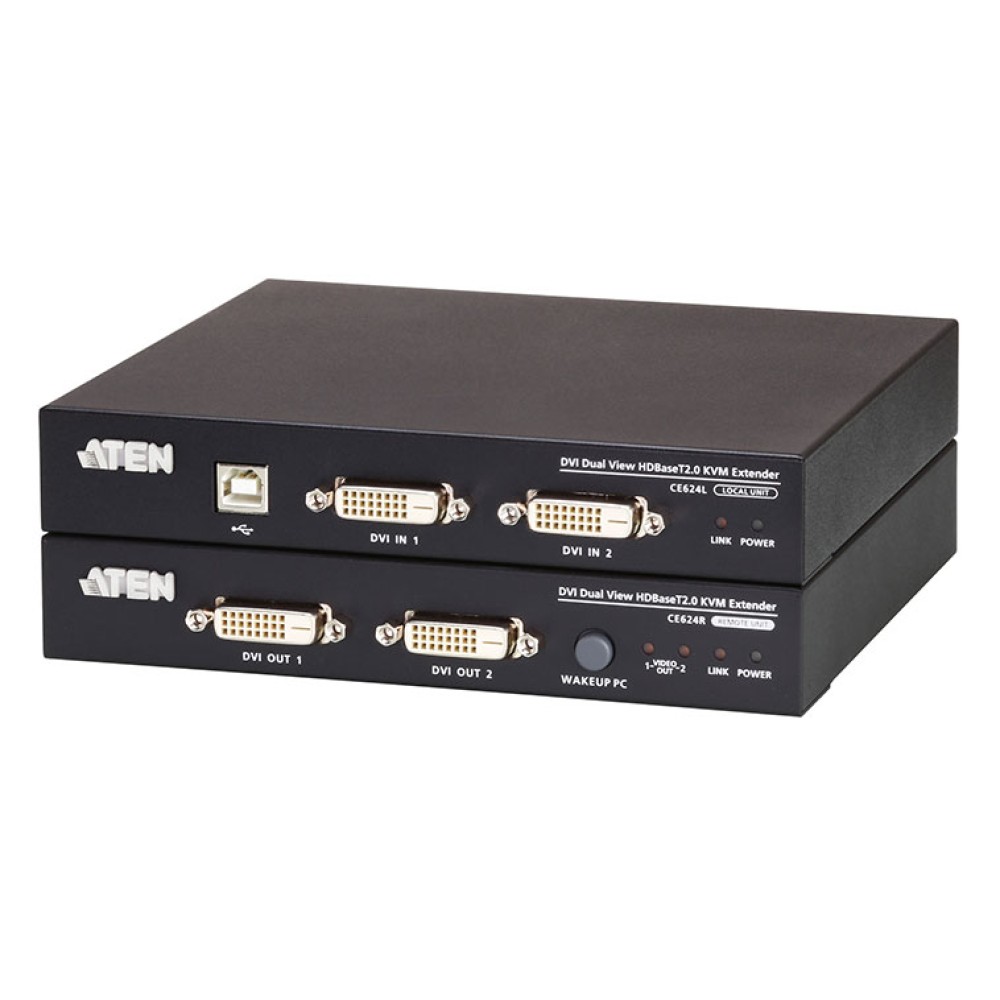

USB DVIデュアルディスプレイ HDBaseT 2.0 KVMエクステンダー (1080p＠100m)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- コンピュータから離れた場所に、コンソール(DVIディスプレイ・USBキーボード/マウス)を設置可能
- HDBaseT™ 2.0コネクティビティテクノロジー搭載
・カテゴリ6/6aケーブル1本で、ビデオ、オーディオ、USB および RS-232Cの各信号を延長送信可能
・スムーズな起動と高画質表示を実現するEDIDバッファ
・ビットエラーの検知および修正により、高画質ビデオ送信時の信号の耐干渉性を強化 - 高画質での長距離延長を実現
・HDBaseT™スタンダードモード：カテゴリ6以上のケーブル使用時で、デュアルディスプレイの場合は最大解像度1080p(100m)、シングルディスプレイの場合は最大解像度1,920×1,200(100m)
・HDBaseT™ロングリーチモード：カテゴリ6以上のケーブル使用時で、デュアルディスプレイの場合は最大解像度720p(150m)、シングルディスプレイの場合は最大解像度1080p(150m) - HDBaseT™ スタンダードモード/ロングリーチモードはスライドスイッチで簡単に切替可能
- USB 2.0ポート搭載 － キーボード、マウス、USB周辺機器の高速データ伝送が可能(最大速度30Mbps)
- 2ch PCMデジタルオーディオ対応 － 高品質音声送信を実現
- プッシュボタンまたはホットキーを使用したPCウェイクアップ機能対応
- 8KV/15KV静電放電防止機能(接触電圧8KV、空中電圧15KV)搭載
- HDCP 2.2準拠
* STPケーブルのご使用を推奨します。
* 本製品のUSB伝送速度は、最大30Mbpsです。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
CE624は、DVI信号、USB 2.0信号、PCM 2chデジタルオーディオ信号、および RS-232Cシリアル信号を、カテゴリ6/6aケーブル1本で最大100m延長できる最新のHDBaseT 2.0テクノロジーを搭載したKVMエクステンダです。ローカルユニットとリモートユニット間をケーブル1本で接続するだけで、コンピュータから最大100m離れた場所にコンソール(DVIデュアルディスプレイ・USBキーボード/マウス)やUSB周辺機器、シリアルデバイスを設置することができます。さらに、PCウェイクアップ機能に対応しているので、リモートコンソールからローカル側にあるPCを起動することができます。
CE624は、交通管制センターや医療施設、工業用倉庫、ワークステーションの延長設置等、コンピュータへのリモートアクセスを必要とする用途に最適な製品です。
| CE624L | CE624R | ||
|---|---|---|---|
| コンピュータ接続数 | ダイレクト | 1 | － |
| コンソール接続数 | リモート | － | 1 |
| コンピュータ側対応インターフェース | キーボード/マウス：USB | － | |
| コンソール側対応インターフェース | － | キーボード/マウス：USB | |

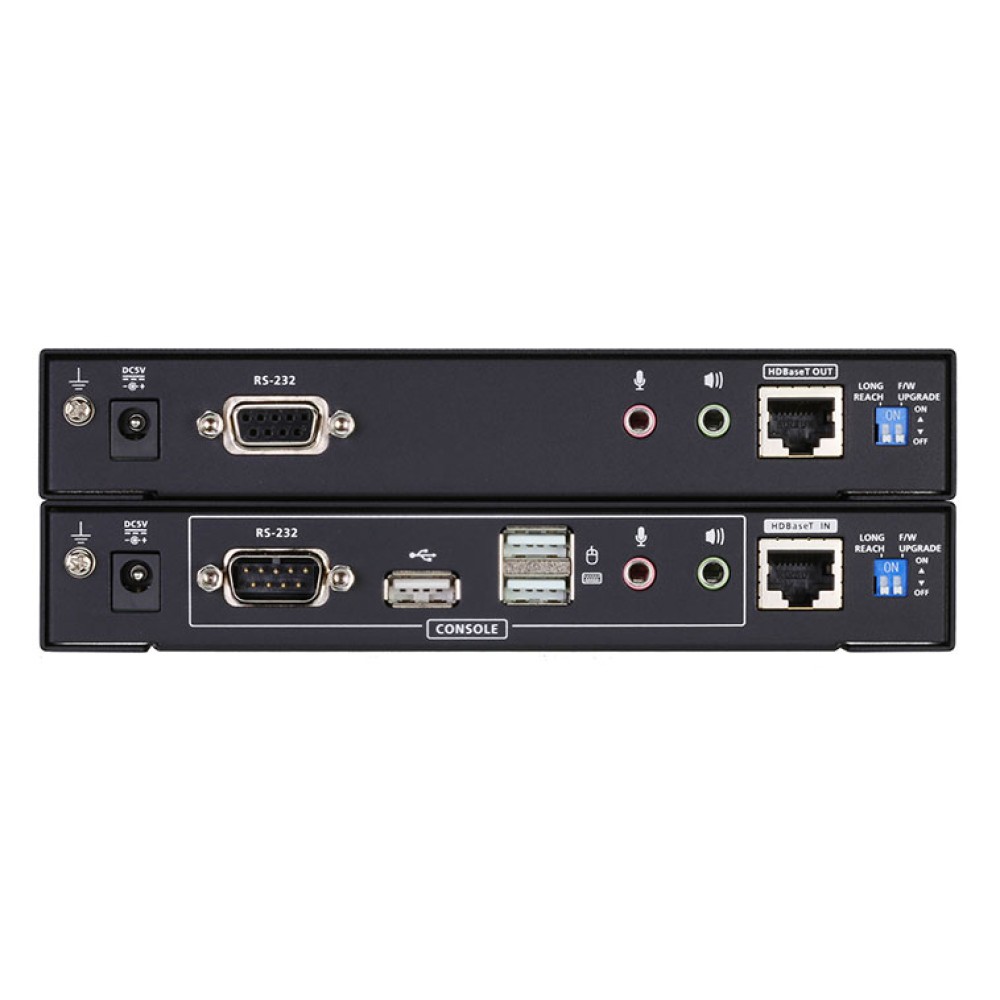

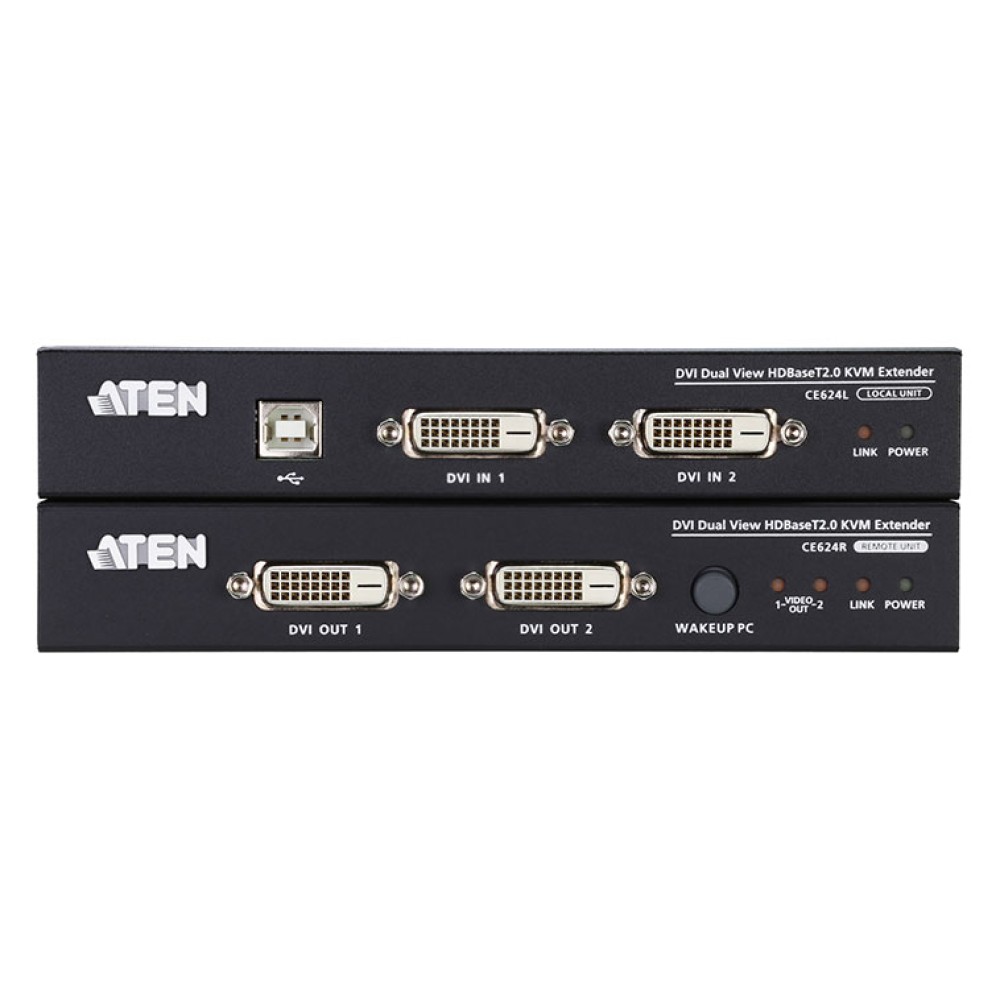

| コネクタ | KVMポート | キーボード/マウス：USBタイプB メス×1 モニタ：DVI-D メス×2 スピーカ：ステレオミニジャック×1 マイクロフォン：ステレオミニジャック×1 |
－ |
| コンソールポート | － | キーボード：USBタイプA メス×1 マウス：USBタイプA メス×1 モニタ：DVI-D メス×2 スピーカ：ステレオミニジャック×1 マイクロフォン：ステレオミニジャック×1 USBデバイス：USBタイプA メス×1 | |
| RS-232C | DB-9ピン メス×1 | DB-9ピン オス×1 | |
| 電源 | ロック式DC電源ジャック×1 | ロック式DC電源ジャック×1 | |
| サブ/メイン | RJ-45×1 | RJ-45×1 | |
| スイッチ | ロングリーチモードスイッチ | スライドスイッチ×1 | スライドスイッチ×1 |
| ファームウェアアップグレード | スライドスイッチ×1 | スライドスイッチ×1 | |
| プッシュボタン | ウェイクアップボタン | － | プッシュボタン×1 |
| LED | 電源 | グリーン×1 | グリーン×1 |
| リンク | オレンジ×1 | オレンジ×1 | |
| ビデオ出力 | － | オレンジ×2 | |
| 解像度 | カテゴリ6/6aケーブル使用時：デュアルディスプレイの場合は最大1080p(100m)、シングルディスプレイの場合は最大1,920×1,200(100m) カテゴリ5eケーブル使用時：デュアルディスプレイの場合は最大1080p(90m)、シングルディスプレイの場合は最大1,920×1,200(90m) |
カテゴリ6/6aケーブル使用時：デュアルディスプレイの場合は最大1080p(100m)、シングルディスプレイの場合は最大1,920×1,200(100m) カテゴリ5eケーブル使用時：デュアルディスプレイの場合は最大1080p(90m)、シングルディスプレイの場合は最大 1,920×1,200(90m) | |
| 最大延長距離(解像度) | 【スタンダードモード】 カテゴリ6/6aケーブル使用時：デュアルディスプレイの場合は100m(1080p)、シングルディスプレイの場合は100m(1,920×1,200) カテゴリ5eケーブル使用時：デュアルディスプレイの場合は90m(1080p)、シングルディスプレイの場合は90m(1,920×1,200) 【ロングリーチモード】 カテゴリ6/6aケーブル使用時：デュアルディスプレイの場合は150m(720p)、シングルディスプレイの場合は150m(1080p) カテゴリ5eケーブル使用時：デュアルディスプレイの場合は150m(720p)、シングルディスプレイの場合は150m(1080p) |
【スタンダードモード】 カテゴリ6/6aケーブル使用時：デュアルディスプレイの場合は100m(1080p)、シングルディスプレイの場合は100m(1,920×1,200) カテゴリ5eケーブル使用時：デュアルディスプレイの場合は90m(1080p)、シングルディスプレイの場合は90m(1,920×1,200) 【ロングリーチモード】 カテゴリ6/6aケーブル使用時：デュアルディスプレイの場合は150m(720p)、シングルディスプレイの場合は150m(1080p) カテゴリ5eケーブル使用時：デュアルディスプレイの場合は150m(720p)、シングルディスプレイの場合は150m(1080p) | |
| 電源入力 | 電源アダプタ | 型番：0AD8-8005-40MG 入力：AC100V～240V 50/60Hz 出力：DC5V 4A |
型番：0AD8-8005-40MG 入力：AC100V～240V 50/60Hz 出力：DC5V 4A |
| 消費電力 | 5.5W | 12.2W | |
| 動作環境 | 動作温度 | 0～40℃ | 0～40℃ |
| 保管温度 | -20～60℃ | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル | メタル |
| 重量 | 0.80 kg ( 1.76 lb ) | 0.81 kg ( 1.78 lb ) | |
| サイズ(W×D×H) | 175×160×29 mm | 175×160×29 mm | |
| 同梱品 | (CE624の同梱品) DVI-Dケーブル(1.8m)×2 USBケーブル(1.8m)×1 オーディオケーブル(グリーン、1.8m)×1 オーディオケーブル(ピンク、1.8m)×1 電源アダプタ×2 フットパッド×8 マウントキット×2 クイックスタートガイド×1 |
(CE624の同梱品) DVI-Dケーブル(1.8m)×2 USBケーブル(1.8m)×1 オーディオケーブル(グリーン、1.8m)×1 オーディオケーブル(ピンク、1.8m)×1 電源アダプタ×2 フットパッド×8 マウントキット×2 クイックスタートガイド×1 |
|

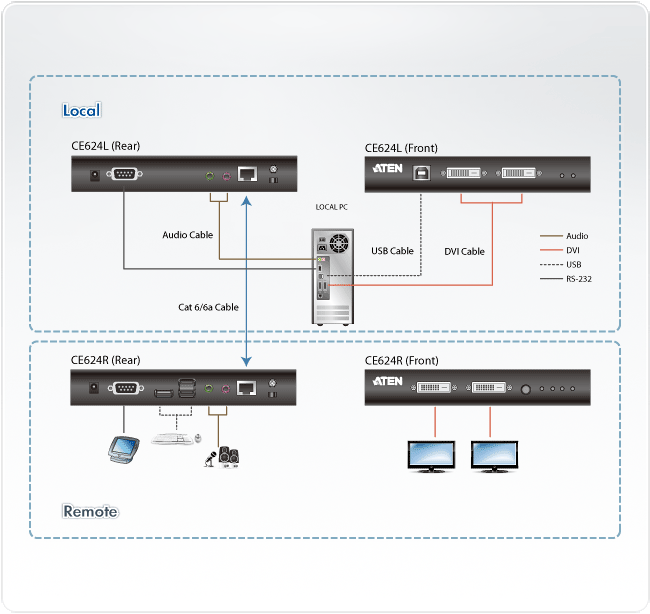

構成図
| CE624 | USB DVIデュアルディスプレイ HDBaseT 2.0 KVMエクステンダ (1080p＠100m) |
|---|
