CL1308NJJS

8ポート 19インチLCD一体型KVMドロワ

主な製品特長

19インチLCD一体型8ポートKVMドロワ
2段階カスケード接続対応：対応KVMスイッチ(CS1308)を最大8台追加増設すれば、最大128台のコンピュータを接続可能
デュアルインターフェース：コンピュータは、PS/2、USBの両インターフェースに対応
マルチプラットフォーム対応：Windows、Linux、Mac、Sun
USBキーボード対応(Windows、Mac、Sun)
日本語配列フルキーボード(106キー)搭載
PS/2・USBインターフェース自動認識機能
キーボード/マウスエミュレーション(PS/2、USB)：コンピュータのスムーズな切替を実現。また、コンソールの選択ポートにかかわらず複数コンピューターの同時起動が可能
解像度：最大1,280×1,024＠75Hz、DDC2B準拠
ポート切替方法：フロントパネルのプッシュボタン、ホットキー、多言語対応OSDメニュー
2段階のユーザアクセス制御：画面の参照や操作は権限のあるユーザのみに限定可能。アカウントはアドミニストレータ1名、ユーザ4名を個別に作成可能
オートスキャンモード：ユーザが選択したコンピュータを自動的に切替表示
ブロードキャスト機能：製品配下にあるコンピュータを選択して、コマンドを一斉送信可能
ホットプラグ対応：製品の電源を切ることなく、コンピュータの取り付け、取り外しが可能
ビープ音はホットキーやOSDでON/OFF切替が可能
取り付け奥行きが調節可能で、マウント作業が容易なレールキットを同梱(ロング/ショート選択)
ラックマウント対応

カテゴリー

シリーズ

CL1308N 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ
FAQ

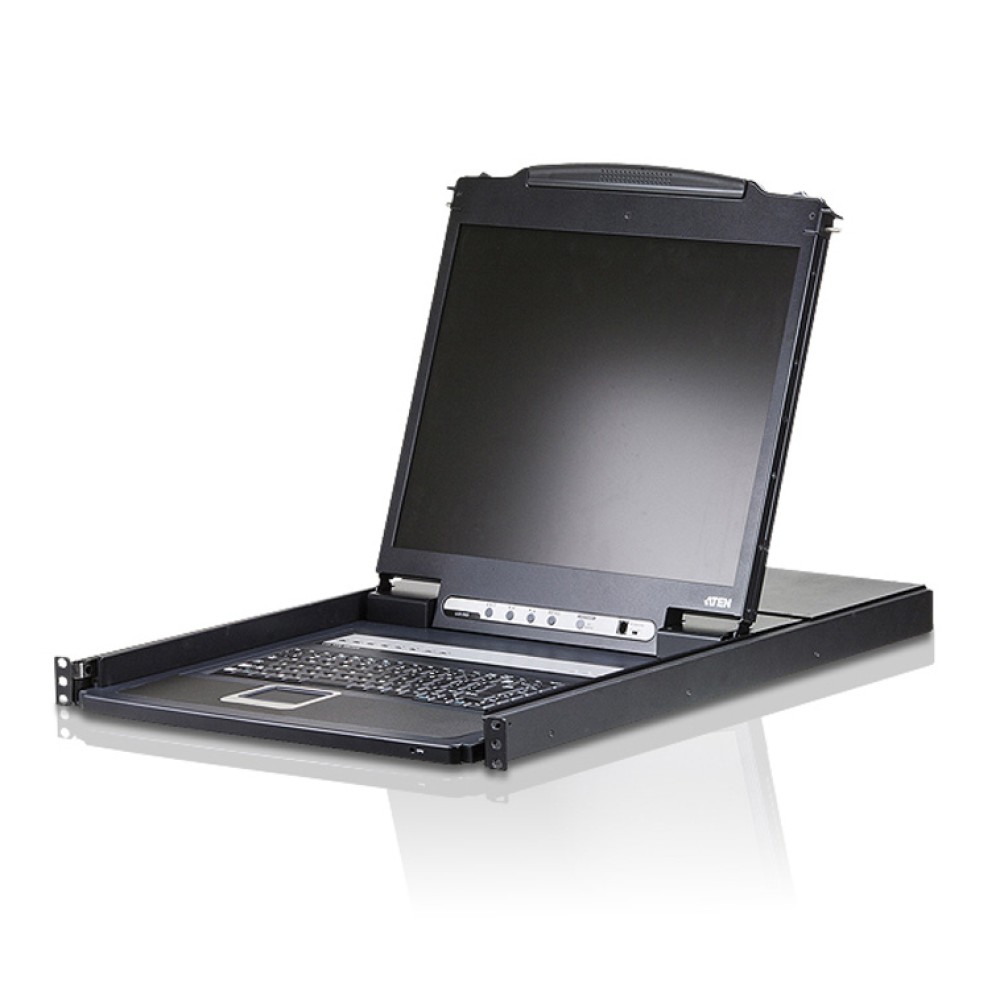

CL1308Nは、19インチLCDモニタ搭載、PS/2およびUSB対応の8ポートKVMドロワです。本製品は、19インチLCDモニタ、日本語配列フルキーボード(106キー)、タッチパッド、および8ポートPS/2・USB KVMスイッチを一体化したデザインで、システムラックの1Uサイズでマウントできるのが特長です。そのため、サーバルームの限られたスペースを有効活用できます。

また、本製品には直接8台のPS/2またはUSBサーバを接続でき、さらに対応KVMスイッチを8台追加してカスケード接続すれば、本製品から最大128台のサーバを操作できるので、フレキシブルにサーバを拡張でき、またサーバ管理者の負担やコストを軽減できます。サーバの切替方法は、本製品のフロントパネルにあるプッシュボタン、キーボードからのホットキー入力、および多言語OSD（オンスクリーンディスプレイ）メニューの3通りあります。セットアップにソフトウェアは不要で、ケーブルを適切なポートに接続するだけなので、非常に簡単にセットアップできます。

本製品は、コンピュータの切り替え操作とサーバラックの省スペース化を同時に実現して快適な作業環境を構築するとともに、サーバメンテナンスの質を向上し、作業時間を短縮することができます。

コンピューター接続数	ダイレクト接続	8
コンピューター接続数	最大(2段階カスケード接続)	128
コンピューター側対応インターフェース	キーボード	PS/2、USB
コンピューター側対応インターフェース	マウス	PS/2、USB
ポート選択方法		OSD、ホットキー、プッシュボタン

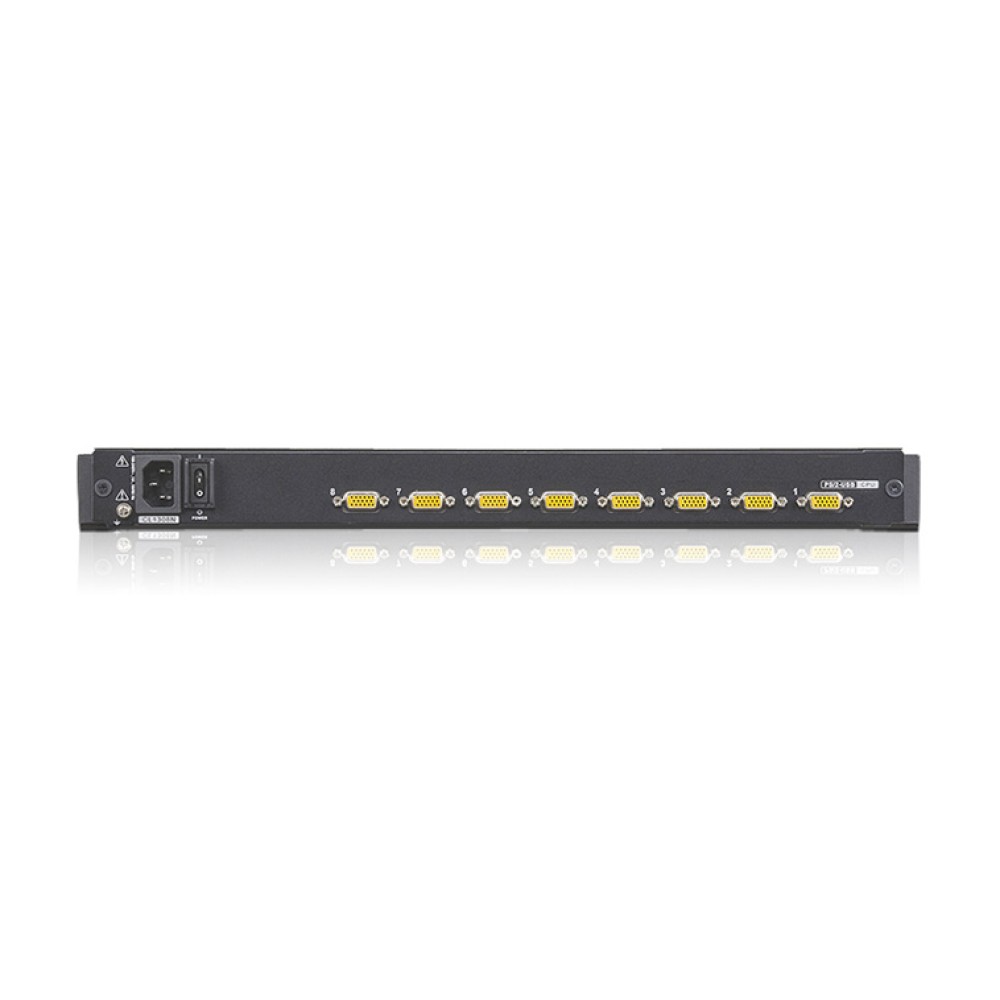

コンピューター側コネクタ	キーボード	SPHD メス× 8
	マウス
	モニター
スイッチ	リセット	ピンホール型スイッチ× 1
	電源	ロッカースイッチ× 1
	ファームウェアアップグレード	スライドスイッチ× 1
	LCD調節	プッシュボタン× 4
	LCD電源	プッシュボタン× 1
	ポート選択	プッシュボタン× 8
ファームウェアアップグレード		RJ-11 × 1
電源ソケット		3極 AC電源ソケット× 1
LED	オンライン	オレンジ× 8
	選択	グリーン× 8
	KVM電源	ダークグリーン× 1
	LCD電源	オレンジ× 1
	Num Lock	グリーン× 1
	Caps Lock	グリーン× 1
	Scroll Lock	グリーン× 1
キーボード・マウスエミュレーション		PS/2、USB
最大解像度		1,280 × 1,024＠75Hz、DDC2B 準拠
スキャンインターバル		1 ～ 255 秒 / 5 秒（デフォルト）
電源仕様		AC100V ～ 240V、50Hz/60Hz、1A (日本仕様はPSE 対応 3P/100V 電源コードを同梱)
消費電力(19インチLCD)		22W
動作環境	動作温度	0℃ ～ 50℃
	保管温度	-20℃ ～ 60℃
	湿度	0％～ 80％RH、結露なきこと
ケース材料		メタル、プラスチック
重量		12.42kg
サイズ(W×D×H)		483 × 689 × 44mm
同梱品		2L-5202U(1.8m) ケーブル× 2 電源ケーブル(1.8m) × 1 ファームウェアアップグレードケーブル× 1 イージーセットアップラックマウントキット (ショート or ロング) × 1 クイックスタートガイド× 1
対応KVMケーブル		≪PS/2 KVM ケーブル≫ 2L-5201P （1.2m） 2L-5202P （1.8m） 2L-5702P （1.8m） 2L-5203P （3m） 2L-5206P （6m） ≪USB KVM ケーブル≫ 2L-5201U （1.2m） 2L-5202U （1.8m） 2L-5203U （3m） 2L-5205U (5m) *注意：標準でUSBケーブル2L-5202U(1.8m) × 2 が付属しています。
カスケード接続対応KVMスイッチ		CS1308/CS1316

構成図

CL1308NJJL	8ポート 19インチLCD一体型KVMドロワロングレール
CL1308NJJS	8ポート 19インチLCD一体型KVMドロワショートレール

CL1308N 製品一覧

CL1308NJJL	8ポート 19インチLCD一体型KVMドロワ
CL1308NJJS	8ポート 19インチLCD一体型KVMドロワ

オンサイト保守に対応しておりますか？

ATEN

メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
