CL3100NXJJS
USB/VGA対応 シングルスライドLCDコンソールドロワ (ショートラック対応)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
スペースの有効活用
- LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
- 18.5インチワイド画面LCD一体型コンソールドロワ - シングルレイル構造の1Uサイズで快適なコンソール操作環境を提供
- ショートレールタイプ - 奥行きが短いため、狭い場所でのラックマウント作業が容易に
- コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック
豊富な操作性
- VGAビデオ入力対応。セカンドコンソール(USBキーボード/マウスおよびVGAモニタ)の接続に対応。
- 解像度 - 18.5インチLCDモニタ 1366×768 ＠60Hz
- セカンドコンソールのビデオ入力最大解像度：1920×1200 @60Hz
- オーディオ対応
- フロントパネルにはUSBマウスポートを搭載 - ホットプラグ対応。USBハブポートとしても使用可能
- ホットキーによるコンソール選択
- 標準105キー キーボード搭載
- 対応キーボード言語 - 日本語、英語(US/UK)、フランス語、ドイツ語(ドイツ/スイス)、ギリシア語、ハンガリー語、イタリア語、韓国語、ロシア語、スペイン語、スウェーデン語、中国語(繁体字)、トルコ語
柔軟なセットアップ
- ラックマウントキット同梱
- イージーセットアップ・ラックマウントキット対応
- ソフトウェア不要
- ファームウェアアップグレード対応
- ホットプラグ対応
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
18.5インチワイド画面LCDを搭載し、奥行きが従来品より短くなったコンソールドロワ

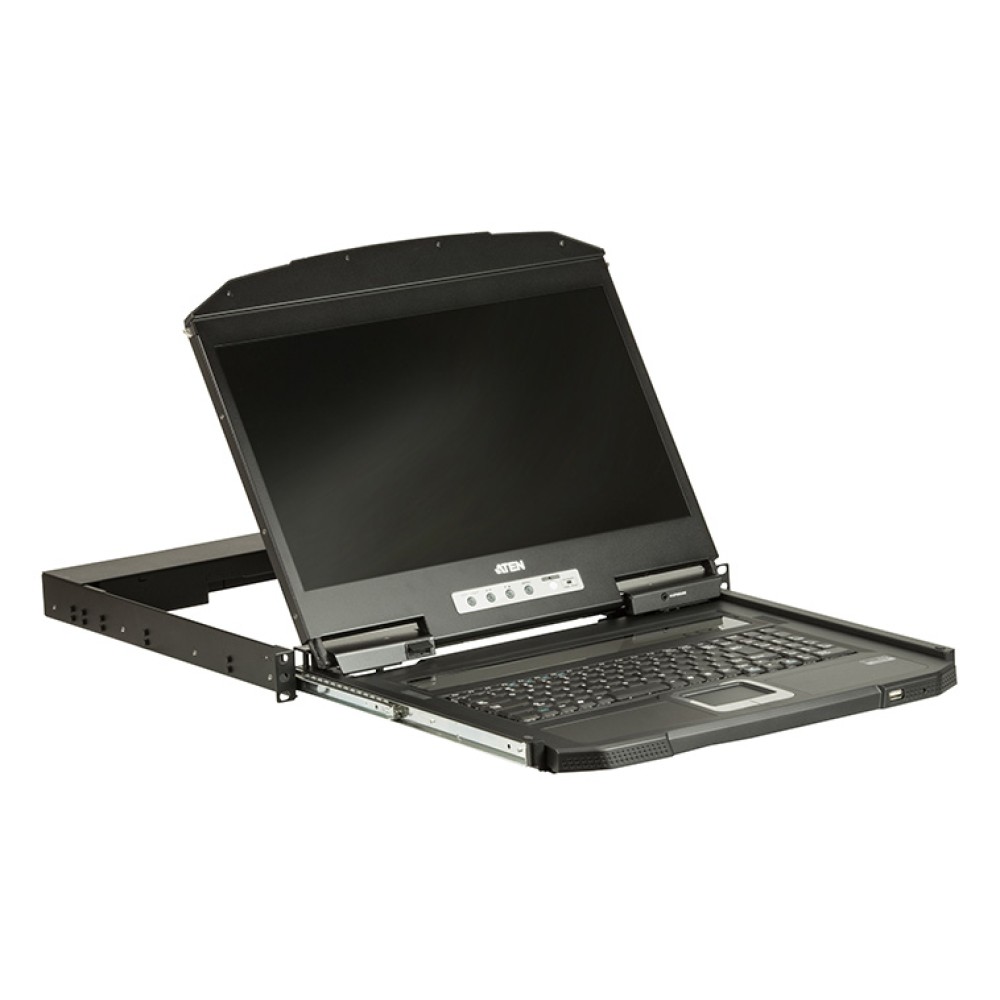

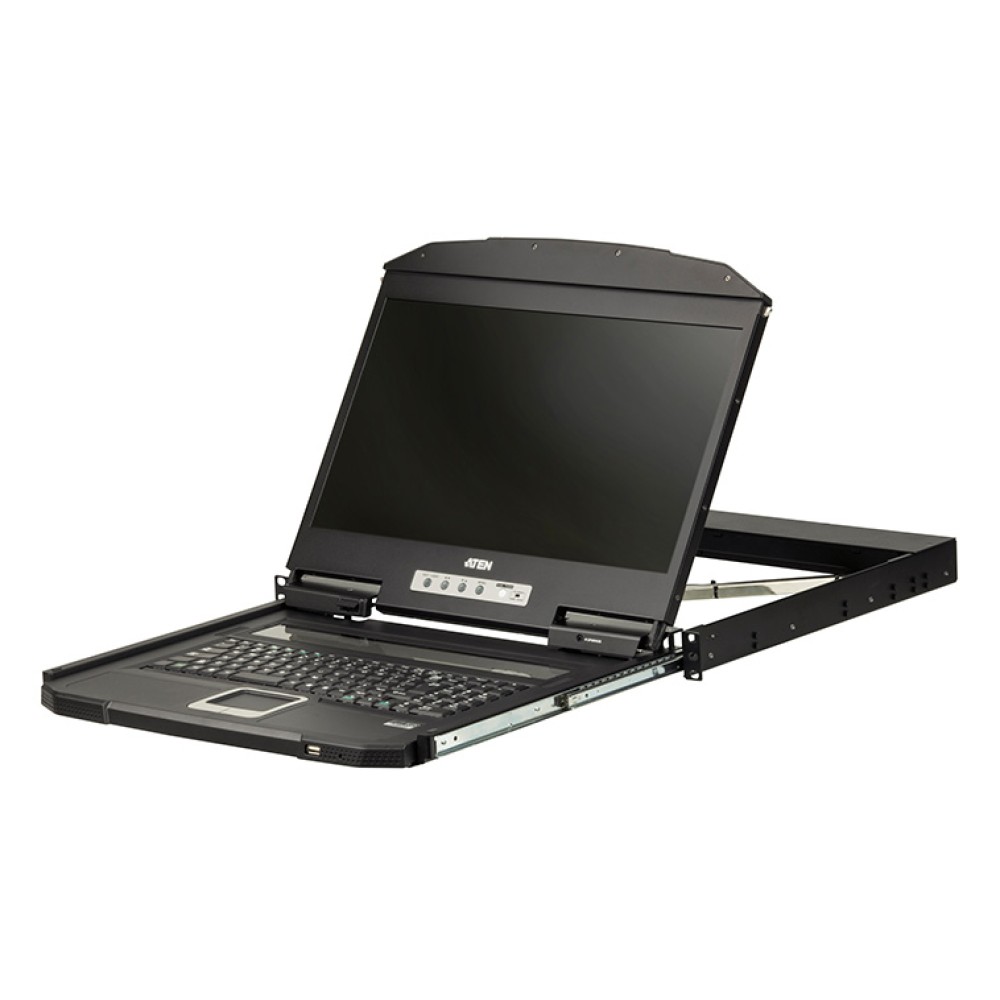

CL3100NXは、18.5インチワイド画面LCDモニタ・キーボード・タッチパッドを1Uサイズに統合したコンソールドロワです。奥行きが従来品より短くなり、19インチラックにも搭載できるため、中継車や小規模なコントロールルーム等、スペースが限られた場所での使用に最適です。

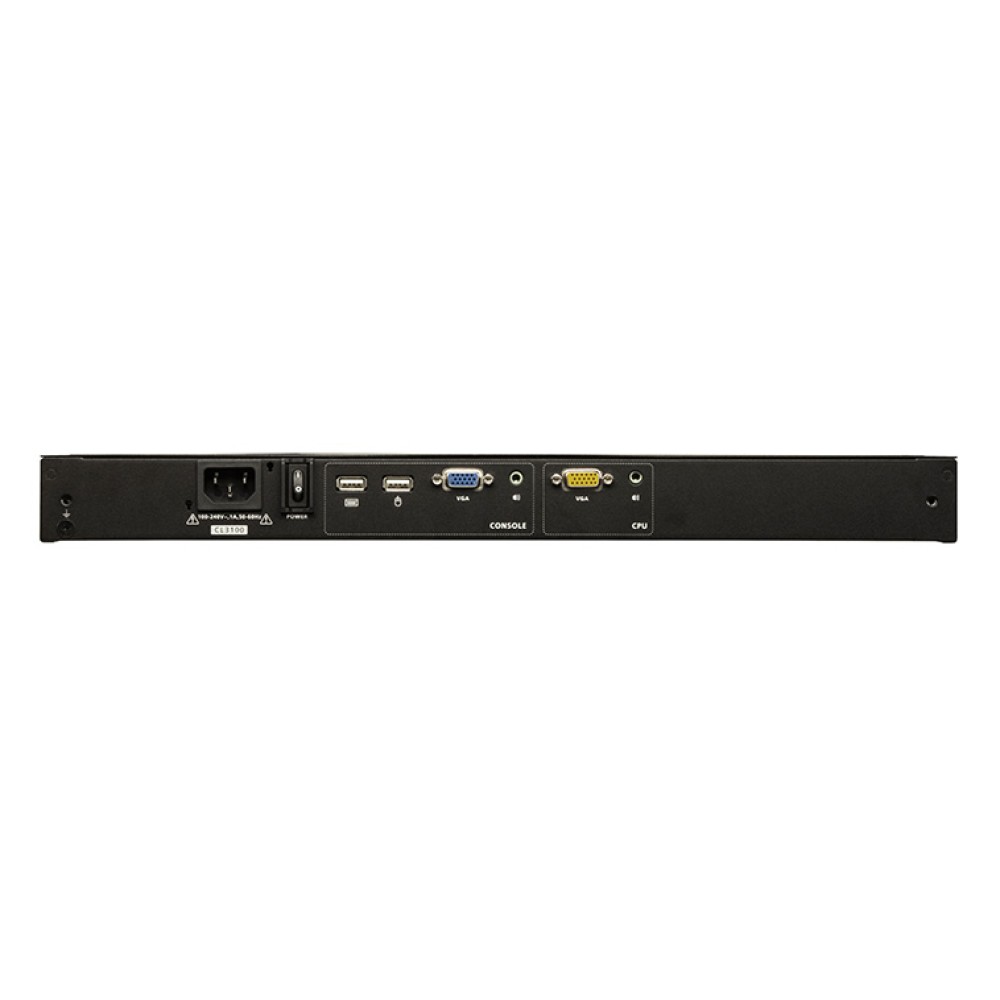

本製品のフロントパネルにはセカンドマウス用のUSBポートを搭載しており、リアパネルにはセカンドKVMコンソール(USBキーボード/マウスおよびVGAモニタ)ポートとスピーカー用のミニステレオポートが備えられています。
CL3100NXは、屋外中継を行う放送局や各種業界のコントロールルーム等からの要望に応えたスペースの有効活用、高画質、フレキシブルな設置、多様な操作等の機能を多数搭載しています。
- VGA
- USB
- ステレオミニジャック
- 1366×768 @ 60Hz
- ショートラック対応
| コンピュータ接続数 | ||
| ダイレクト | 1 | |
|---|---|---|
| コンピュータ側対応インターフェース | キーボード/マウス：USB | |
| セカンドコンソール側対応インターフェース | キーボード/マウス：USB | |
| コンソール選択 | ホットキー | |
| コネクタ | ||
| セカンドコンソールポート | キーボード：USB Type-A メス×1 マウス：USB Type-A メス×1 モニタ：D-sub 15ピン メス×1 スピーカー：ステレオミニジャック×1 | |
| KVMポート | モニタ：SPHD メス×1 (Yellow) スピーカー：ステレオミニジャック×1 | |
| USBポート | USB Type-A メス×1 | |
| ファームウェアアップグレード | ステレオミニジャック×1 | |
| 電源 | 3極AC電源ソケット×1 | |
| スイッチ | ||
| リセット | ピンホール型スイッチ×1 | |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| 電源 | ロッカースイッチ×1 | |
| LCD電源 | プッシュボタン×1 | |
| LCD調節 | プッシュボタン×4 | |
| LED | ||
| 電源 | KVMコンソール×1 (Dark Green) LCD×1 (Orange) | |
| Lock | Num Lock×1 (Green) Caps Lock×1 (Green) Scroll Lock×1 (Green) | |
| ビデオ | ||
| 入力ビデオ解像度 | 1920 × 1200 @ 60 Hz | |
| パネル仕様 | ||
| 画面サイズ | 18.5インチ TFT-LCD | |
| 解像度 | 1366 × 768 @ 60Hz | |
| ピクセルピッチ | 0.3 mm × 0.3 mm | |
| 応答時間 | 5 ms | |
| 視野角 | 170 °(水平), 160 °(垂直) | |
| コントラスト比 | 1000：1 | |
| 対応色 | 1677万色 | |
| 輝度 | 250 cd/m2 | |
| エミュレーション | ||
| キーボード/マウス | USB | |
| 電源仕様 | AC100～240V、50/60Hz、1A | |
| 消費電力 | 110V；13.8W / 220V；14.1W | |
| 動作環境 | ||
| 動作温度 | 0 ～ 40℃ | |
| 保管温度 | -20 ～ 60℃ | |
| 湿度 | 0 ～ 80%RH、結露なきこと | |
| ケース | ||
| ケース材料 | メタル、プラスチック | |
| 重量 | 9.07 kg | |
| サイズ(W×D×H) | 481 × 480 × 43 mm | |
| ボディサイズ(W×D×H) | 450 × 430 × 43 mm | |
| 同梱品 | イージーセットアップラックマウントキット (ショートorロング)×1 2L-5302Uケーブル (1.8m)×1 ファームウェアアップグレードケーブル×1 電源ケーブル×1 クイックスタートガイド×1 | |
構成図
| CL3100NX | USB/VGA対応 シングルスライドLCDコンソールドロワ (ショートラック対応) |
|---|
イージーセットアップ・ラックマウントキット
CL3100NXを購入した場合、下記表のイージーセットアップ・ラックマウントキットが選択可能です。ご購入の際にはラックマウントキットタイプをご指定下さい。
| CL3100NXJJS | LCDサイズ：18.5” レールタイプ：ショートレール 対応ラック奥行き：42～70 cm イージーセットアップ・ラックマウントキット型番：2X-041G |
|---|---|
| CL3100NXJJL | LCDサイズ：18.5” レールタイプ：ロングレール 対応ラック奥行き：68～105 cm イージーセットアップ・ラックマウントキット型番：2X-042G |
※注意：ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。
実際のラックマウント作業の際には、ラック内寸に対するドロワ本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。
