ATEN

CL3108NXJJS

PS/2-USB対応 8ポートVGA シングルスライド ワイドスクリーンLCD コンソールドロワ (ショートラック対応)

主な製品特長



スペースの有効活用

  • LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
  • 18.5インチワイド画面LCD一体型コンソールドロワ - シングルレール構造の1Uサイズで快適なコンソール操作環境を提供
  • ショートレールタイプ - 奥行きが短いため、狭い場所でのラックマウント作業が容易に
  • コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック

信頼性と操作の多様性

  • 解像度 - 最大1366×768@60Hz、DDC2B
  • 2段階のカスケード接続に対応 - 1箇所のコンソールから最大128台のコンピュータを操作可能(互換するKVMスイッチCS1308/CS1316を使用した場合)
  • デュアルインターフェース - コンピュータのキーボードとマウスは、PS/2、USBの両インターフェースに対応
  • PS/2およびUSBインターフェースの自動検出
  • PS/2、USBキーボード・マウスエミュレーション機能 - 接続されているコンピュータは、スイッチがどのポートを選択していてもエラーを回避して起動
  • ポート選択方法 - プッシュボタン、ホットキー、多言語対応OSD
  • ブロードキャストモード - すべてのサーバに対してコマンドを一斉送信し、同一の操作を同時に実行
  • 2段階のパスワードセキュリティ - 権限のあるユーザのみコンピュータの表示や操作が可能
  • オートスキャン機能搭載 - ユーザが選択したサーバのみを対象に監視
  • 対応キーボード言語 - 日本語、英語(US/UK)、ドイツ語(ドイツ/スイス)、フランス語、ハンガリー語、イタリア語、韓国語、ロシア語、スペイン語、スウェーデン語、中国語(繁体字)
  • キーボードやマウス用のHIDデバイスのみに対応したホットプラグ可能なUSBマウスポートをフロントパネルに追加

柔軟なセットアップ

  • ラックマウントキット同梱
  • イージーセットアップ・ラックマウントキット対応
  • ソフトウェア不要
  • ファームウェアアップグレード対応
  • ホットプラグ対応(USBポート)

3年保証

RoHS指令準拠

シリーズ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

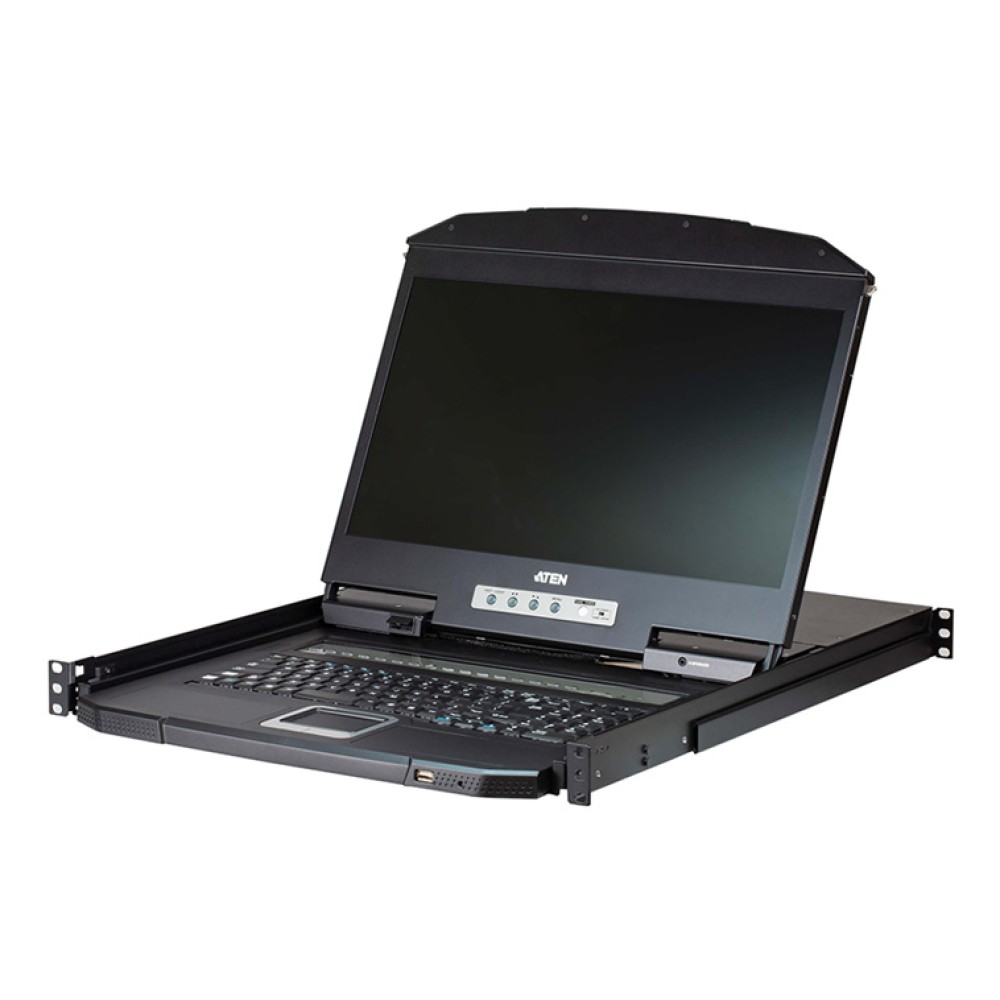

CL3108NXは、LEDバックライト付き18.5インチワイド画面LCDモニタ・キーボード・タッチパッドを1Uサイズに統合した8ポートKVMドロワです。奥行きの短い設計で、19インチラックにも搭載できるため、スペース効率を最大限に引き出し、狭いスペースへのラックマウントデバイスの設置を可能にします。また、LEDライトを搭載しているため、手元が暗い環境でもユーザはキーボードやタッチパッドを操作することができます。

CL3108NXは最大8台のコンピュータを操作できます。さらに、8台のKVMスイッチを追加してカスケード接続すると、1台のCL3108NXで最大128台のコンピュータを操作することが可能となります。CL3108NXでは、より効率的な運用を実現するために、すべてのコンピュータにコマンドを一斉送信し、同時に操作を実行するブロードキャストモードが用意されています。また、オートスキャンモードは、特定のコンピュータグループを継続的に監視する要件を満たすため、ユーザにとって信頼性の高い作業環境を確立することができます。

情報の安全性を高めるために、CL3108NXには、権限のないユーザによるコンピュータの参照と操作を制限する2段階のパスワードセキュリティが提供されています。さらに便利に使えるよう、CL3108NXには、キーボードおよびマウス用のHIDデバイスのみをサポートするホットプラグ可能なUSBマウスポートが追加されています。

機能が充実したCL3108NXは、スペース効率の最適化、優れたビデオ品質、セットアップ環境への適応性、および運用上の汎用性の要件をすべて満たせるため、業界を問わず、スペースが限られているコントロールルームに理想的な製品です。


コンピュータ接続数
ダイレクト8
最大128 (CL3108NX+CL3116NXカスケード接続の場合)
ポート選択:OSD、ホットキー、プッシュボタン

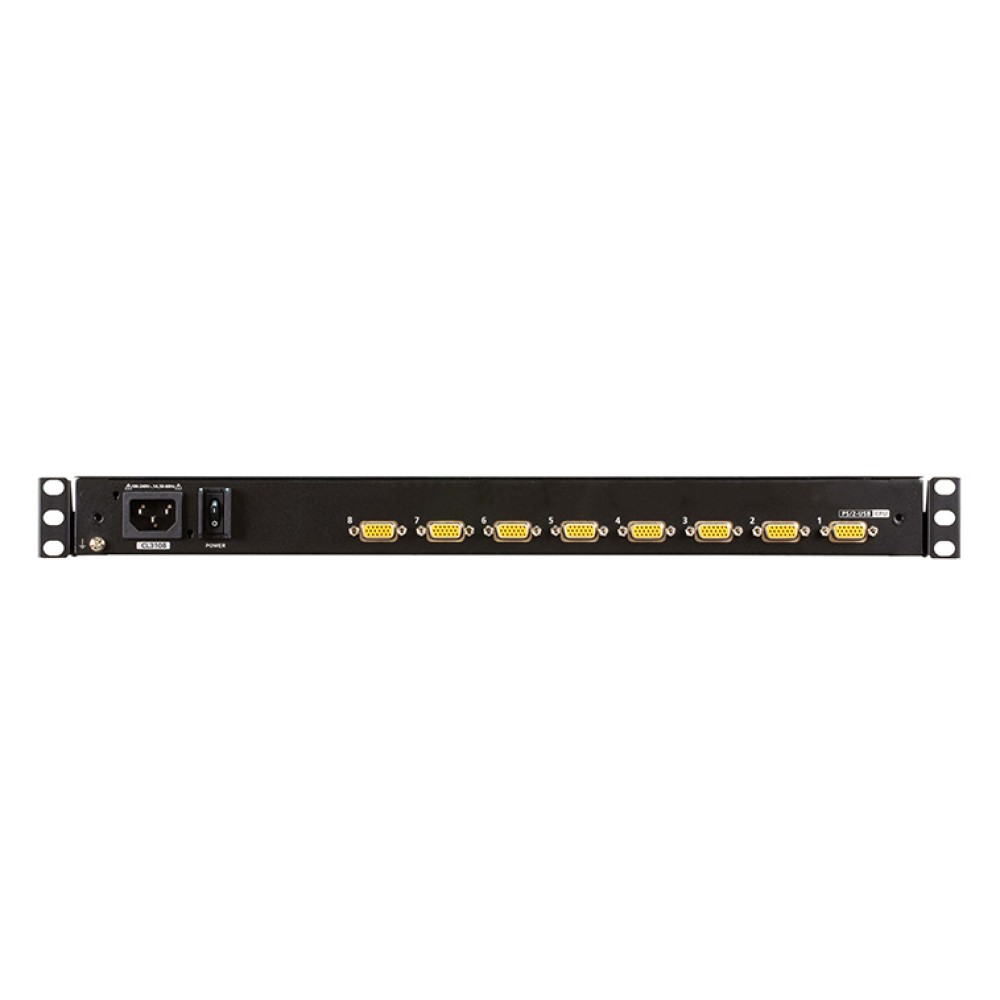

コネクタ
KVMポートSPHD-18 メス×8 (Yellow)
USBポートUSB Type-A メス×1
ファームウェアアップグレード3.5mmステレオミニジャック メス×1 (Black)
電源3極AC電源ソケット×1
スイッチ
リセットピンホール型スイッチ×1
電源ロッカースイッチ×1
ファームウェアアップグレードスライドスイッチ×1
LCD調節プッシュボタン×4
LCD ON/OFFプッシュボタン×1
ポートプッシュボタン×8
LED
オンライン8 (Orange)
選択8 (Green)
電源KVMコンソール×1 (Dark Green)
LCD×1 (Orange)
LockNum Lock×1 (Green)
Caps Lock×1 (Green)
Scroll Lock×1 (Green)
エミュレーション
キーボード/マウスPS/2、USB
ビデオ
入力ビデオ解像度1920×1200@60Hz
パネル仕様
画面サイズ18.5インチ TFT-LCD
解像度1366×768@60Hz
応答時間5 ms
視野角170 ° (水平)、160 ° (垂直)
ピクセルピッチ0.3 mm×0.3 mm
対応色1670万色
コントラスト比1000:1
輝度250 cd/㎡
スキャンインターバル1~255秒
電源仕様AC 100~240V、50/60Hz、1A
(日本仕様はPSE対応3P/100V電源コードを同梱)
消費電力AC110:13.8W:80BTU
AC220:14.1W:81BTU
動作環境
動作温度0~40℃
保管温度-20~60℃
湿度0~80% RH、結露なきこと
ケース
ケース材料メタル、プラスチック
重量10.50 kg
サイズ (W×D×H)480.6 × 631.7 × 42.8 mm
ボディサイズ (W×D×H)449.2 × 584 × 42.8 mm

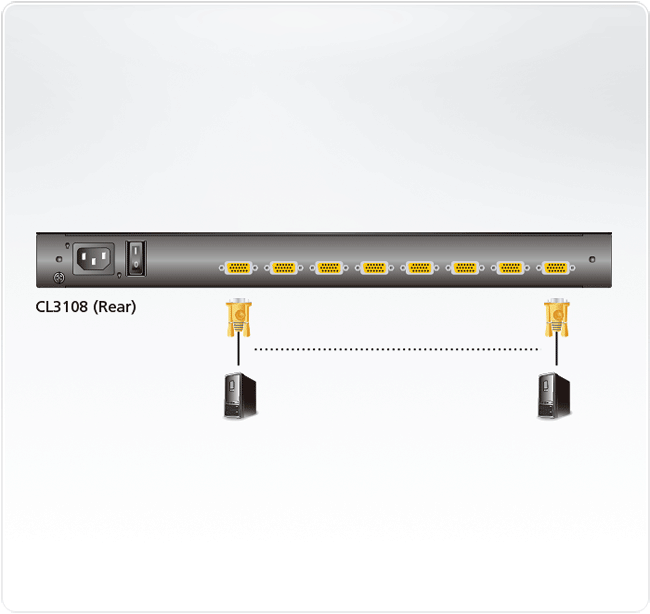

構成図

構成図
