ATEN

CL3116NXJJS

PS/2-USB対応 16ポートVGA シングルスライドワイドスクリーンLCD コンソールドロワ (ショートラック対応)

主な製品特長

スペースの有効活用

LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
18.5インチワイド画面LCD一体型コンソールドロワ - シングルレール構造の1Uサイズで快適なコンソール操作環境を提供
ショートレールタイプ - 奥行きが短いため、狭い場所でのラックマウント作業が容易に
コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック

信頼性と操作の多様性

解像度 - 最大1366×768、DDC2B
2段階のカスケード接続に対応 - 1箇所のコンソールから最大256台のコンピュータを操作可能(互換するKVMスイッチCS1308/CS1316を使用した場合)
デュアルインターフェース - コンピュータのキーボードとマウスは、PS/2、USBの両インターフェースに対応
PS/2およびUSBインターフェースの自動検出
PS/2、USBキーボード・マウスエミュレーション機能 - 接続されているコンピュータは、スイッチがどのポートを選択していてもエラーを回避して起動
ポート選択方法 - プッシュボタン、ホットキー、多言語対応OSD
ブロードキャストモード - すべてのサーバに対してコマンドを一斉送信し、同一の操作を同時に実行
2段階のパスワードセキュリティ - 権限のあるユーザのみコンピュータの表示や操作が可能
オートスキャン機能搭載 - ユーザが選択したサーバのみを対象に監視
対応キーボード言語 - 日本語、英語(US/UK)、ドイツ語(ドイツ/スイス)、フランス語、ハンガリー語、イタリア語、韓国語、ロシア語、スペイン語、スウェーデン語、中国語(繁体字)
キーボードやマウス用のHIDデバイスのみに対応したホットプラグ可能なUSBマウスポートをフロントパネルに追加

柔軟なセットアップ

ラックマウントキット同梱
イージーセットアップ・ラックマウントキット対応
ソフトウェア不要
ファームウェアアップグレード対応
ホットプラグ対応(USBポート)

3年保証

RoHS指令準拠

カテゴリー

シリーズ

CL3116 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ

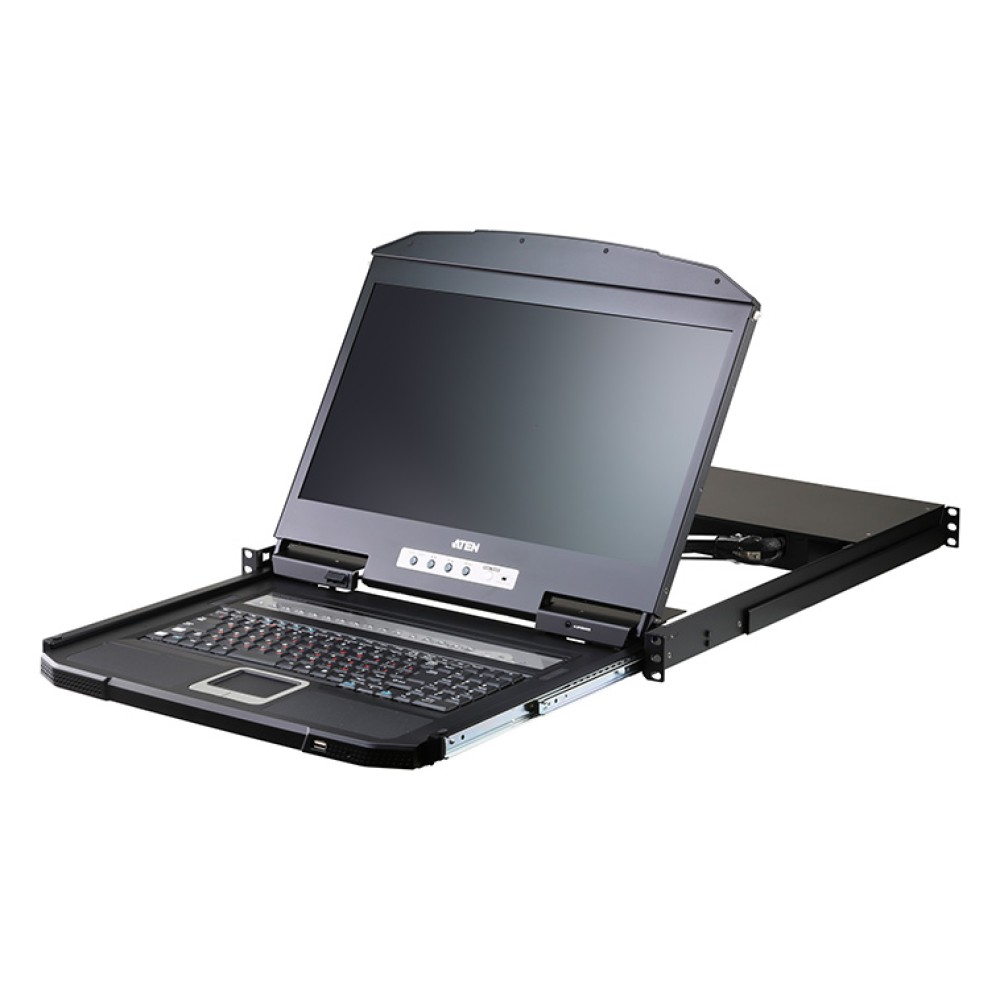

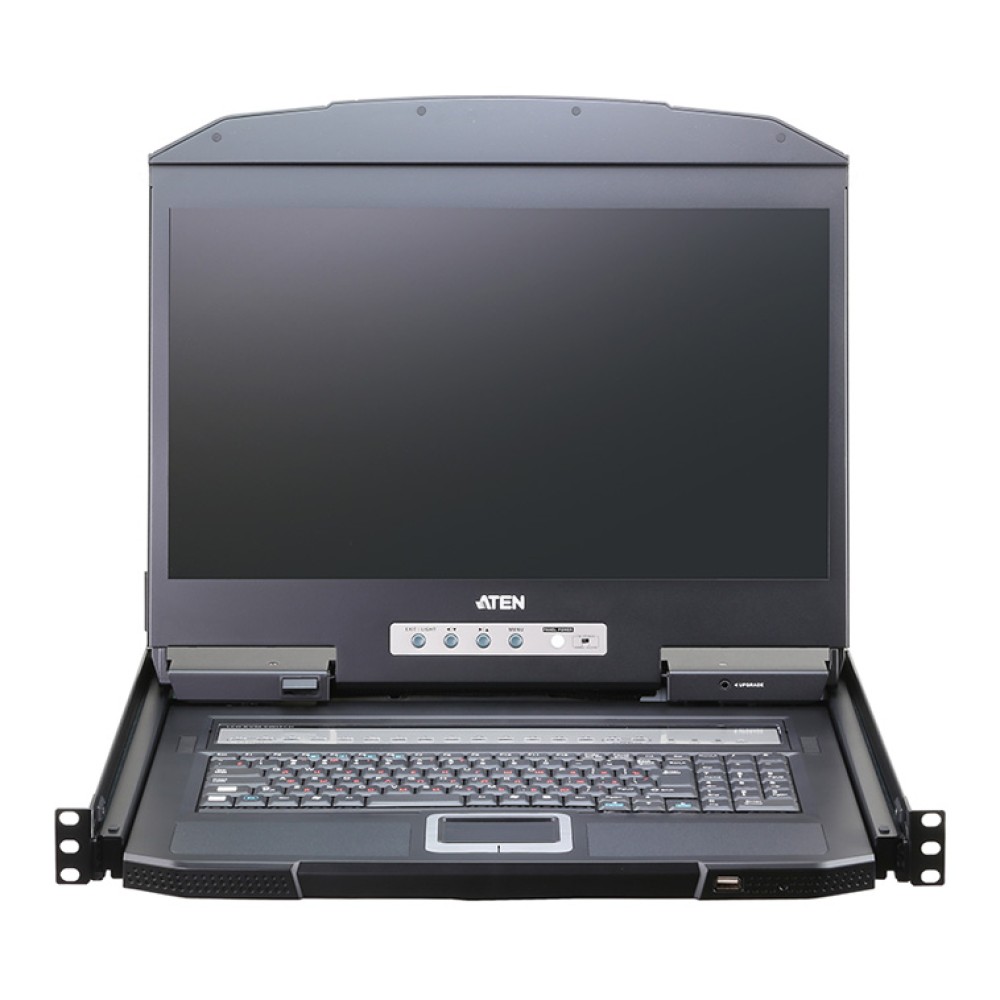

CL3116NXは、LEDバックライト付き18.5インチワイド画面LCDモニタ・キーボード・タッチパッドを1Uサイズに統合した16ポートKVMドロワです。奥行きの短い設計で、19インチラックにも搭載できるため、スペース効率を最大限に引き出し、狭いスペースへのラックマウントデバイスの設置を可能にします。また、LEDライトを搭載しているため、手元が暗い環境でもユーザはキーボードやタッチパッドを操作することができます。

CL3116NXは最大16台のコンピュータを操作できます。さらに、16台のKVMスイッチを追加してカスケード接続すると、1台のCL3116NXで最大256台のコンピュータを操作することが可能となります。CL3116NXでは、より効率的な運用を実現するために、すべてのコンピュータにコマンドを一斉送信し、同時に操作を実行するブロードキャストモードが用意されています。また、オートスキャンモードは、特定のコンピュータグループを継続的に監視する要件を満たすため、ユーザにとって信頼性の高い作業環境を確立することができます。

情報の安全性を高めるために、CL3116NXには、権限のないユーザによるコンピュータの参照と操作を制限する2段階のパスワードセキュリティが提供されています。さらに便利に使えるよう、CL3116NXには、キーボードおよびマウス用のHIDデバイスのみをサポートするホットプラグ可能なUSBマウスポートが追加されています。

機能が充実したLCD KVMドロワとして、CL3116NXは、スペース効率の最適化、優れたビデオ品質、セットアップ環境への適応性、および運用上の汎用性の要件を達成するだけでなく、それを超えることを目的としているため、業界を問わず、スペースが限られているコントロールルームに理想的な製品です。

コンピュータ接続数
ダイレクト	16
最大	256 (カスケード接続)
ポート	OSD、ホットキー、プッシュボタン
コネクタ

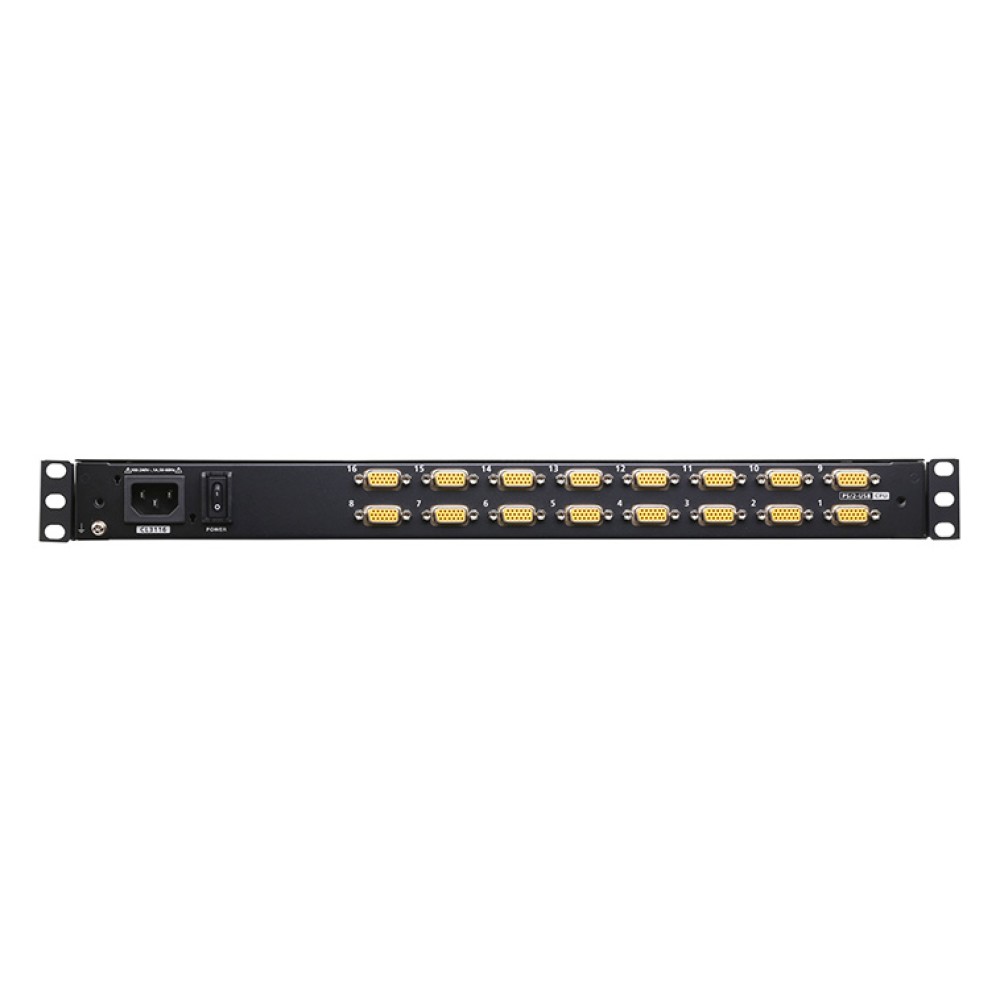

KVMポート	SPHD-18 メス×16 (Yellow)
USBポート	USB Type-A メス×1
ファームウェアアップグレード	3.5mmステレオミニジャックメス×1 (Black)
電源	3極AC電源ソケット×1
スイッチ
リセット	ピンホール型スイッチ×1
電源	ロッカースイッチ×1
ファームウェアアップグレード	スライドスイッチ×1
LCD調節	プッシュボタン×4
LCD ON/OFF	プッシュボタン×1
ポート	プッシュボタン×16
LED
オンライン	16 (Orange)
選択	16 (Green)
電源	KVMコンソール×1 (Dark Green) LCD×1 (Orange)
Lock	Num Lock×1 (Green) Caps Lock×1 (Green) Scroll Lock×1 (Green)
エミュレーション
キーボード/マウス	PS/2、USB
ビデオ
入力ビデオ解像度	1920×1200@60Hz
パネル仕様
画面サイズ	18.5インチ TFT-LCD
解像度	1366×768@60Hz
応答時間	5 ms
視野角	170 ° (水平)、160 ° (垂直)
ピクセルピッチ	0.3 mm×0.3 mm
対応色	1670万色
コントラスト比	1000：1
輝度	250 cd/㎡
スキャンインターバル	1~255秒
電源仕様	AC 100~240V、50/60Hz、1A (日本仕様はPSE対応3P/100V電源ケーブルを同梱)
消費電力	AC110V:14.1W:70BTU AC220V:14.9W:74BTU
動作環境
動作温度	0～40℃
保管温度	-20～60℃
湿度	0～80% RH、結露なきこと
ケース
ケース材料	メタル、プラスチック
重量	10.60 kg
サイズ (W×D×H)	480.6 × 631.7 × 42.8 mm
ボディサイズ (W×D×H)	449.2 × 584 × 42.8 mm

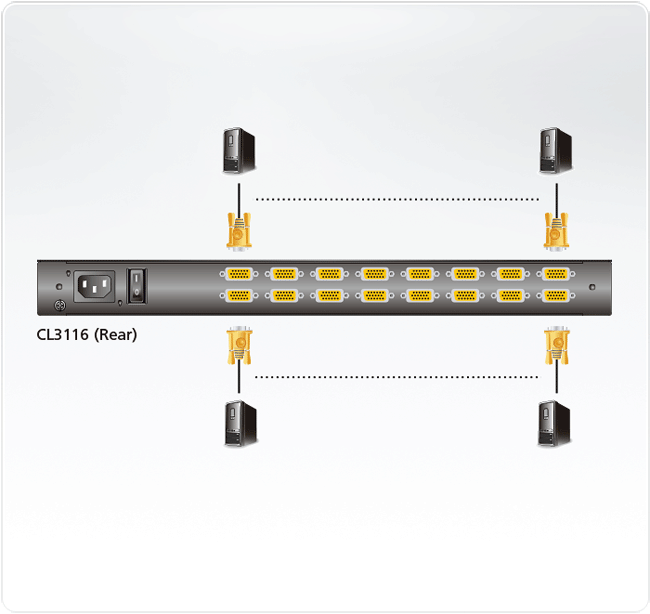

構成図

CL3116	PS/2-USB対応 16ポートVGA シングルスライドワイドスクリーンLCD コンソールドロワ (ショートラック対応)
