CL3800NWJJS
USB HDMI DVI VGA デュアルスライド対応LCDコンソールドロワー ショートレールタイプ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
在庫のみの販売
本製品は、在庫のみの販売となります。 お問い合わせ/ご発注をいただいた時点でメーカー在庫切れの場合がある旨、あらかじめご了承ください。
主な製品特長
スペースの有効活用
- LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
- フルHD対応18.5インチワイド画面LCD一体型コンソールドロワ - 1Uサイズで快適なコンソール操作環境を提供
- ショートレールタイプ - 奥行きが短いため、狭い場所でのラックマウント作業が容易に
- デュアルスライド構造 - LCDパネル、キーボード&タッチパッドパネルは個別にスライド可能
- コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック
優れたA/V機能
- ビデオ入力はHDMI、DVI、VGAの3種類から選択可能
- 解像度 - 18.5インチLCDモニタは最大フルHD (1,920×1,080)、セカンドモニタは最大1,920×1,200
- スピーカー対応
フレキシブルなセットアップ
- イージーセットアップ ラックマウントキット同梱
- 標準ラックマウントキット対応 (オプション)
- ソフトウェア不要
- ファームウェアアップグレード対応
- ホットプラグ対応
豊富な操作性
- セカンドコンソール (USB/HDMI/DVI/VGA) ポート搭載※
- フロントパネルにはUSBマウスポートを搭載 - ホットプラグ対応。USBハブポートとしても使用可能
- 標準105キー キーボード搭載
- 対応キーボード言語 - 日本語、英語 (US/UK)、フランス語、ドイツ語 (ドイツ/スイス)、ギリシア語、ハンガリー語、イタリア語、韓国語、ロシア語、スペイン語、スウェーデン語、中国語 (繁体字)
一度に表示できるのは1種類のビデオ信号 (HDMI、DVI、VGA)のみです。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

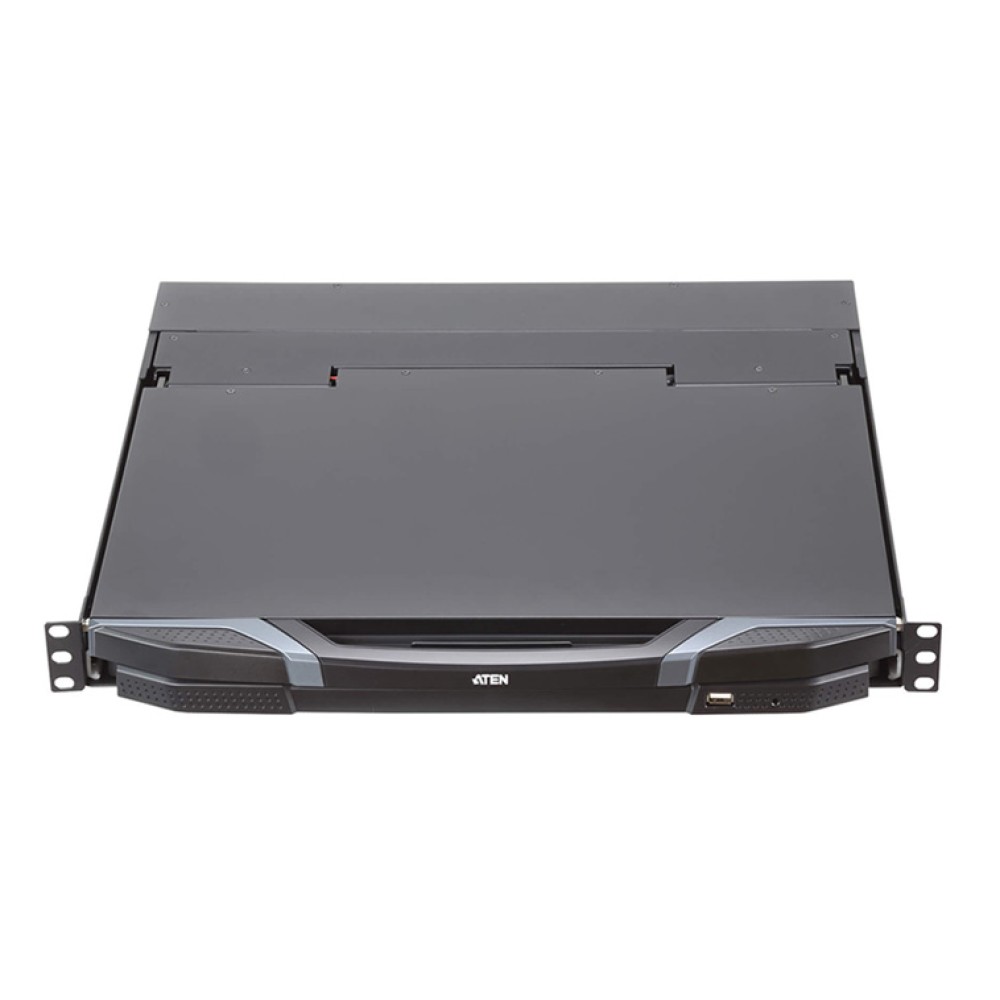

18.5インチワイド画面LCDを搭載し、奥行きが従来品より短くなったコンソールドロワ

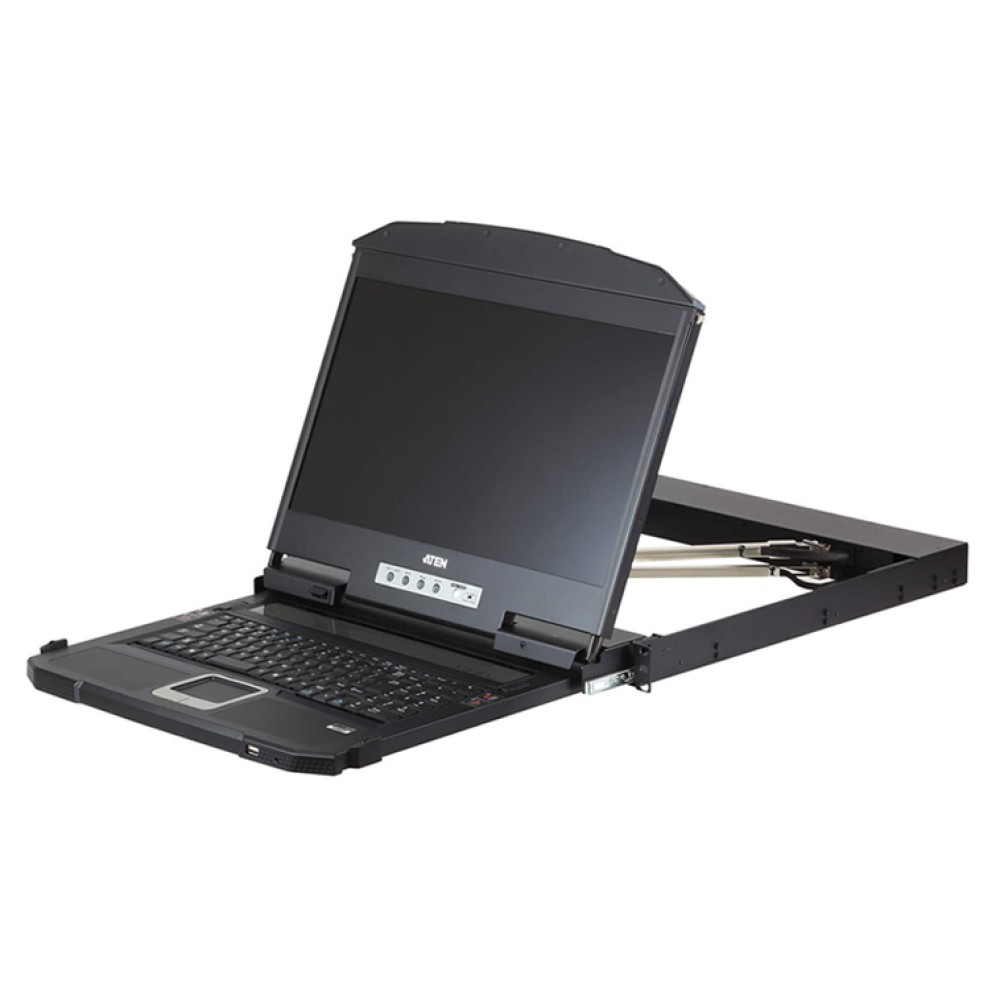

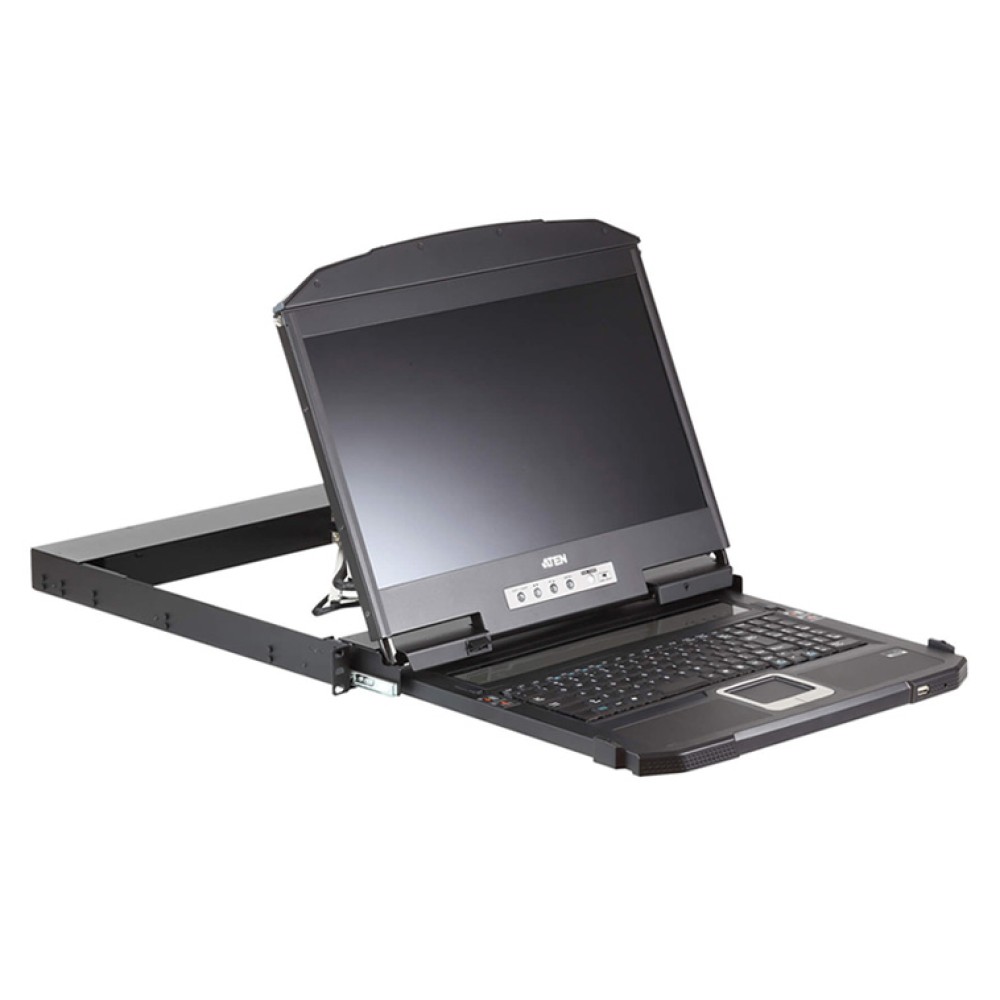

CL3800は、18.5インチワイド画面LCDモニタ・キーボード・タッチパッドを1Uサイズに統合したコンソールドロワです。奥行きが従来品より短くなり、19インチラックにも搭載できるため、中継車や小規模なコントロールルーム等、スペースが限られた場所での使用に最適です。
コンソール側とコンピュータ側のモニタ用ポートにはVGA、DVIおよびHDMIが搭載されており、いずれかを選択しモニタやコンピュータを接続できます。また、フルHD対応のワイド画面LCDモニタで高画質な映像を表示できます。

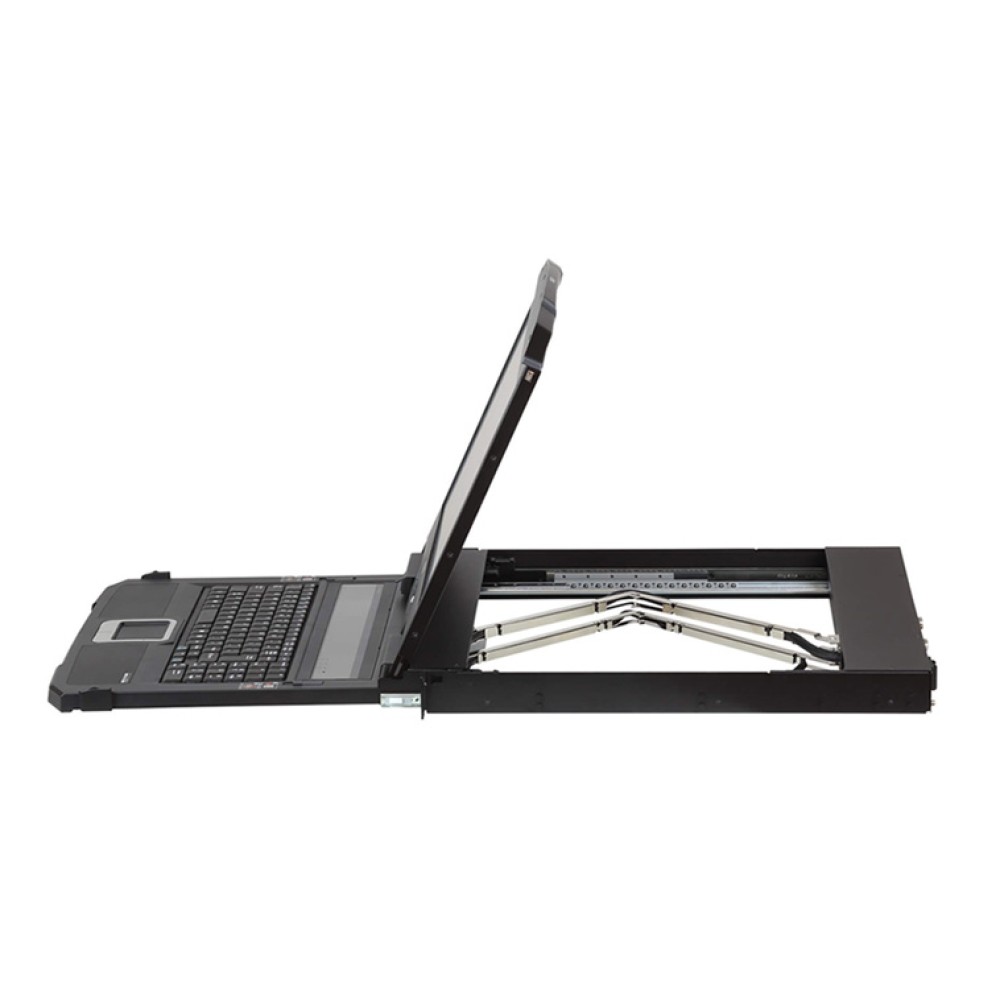

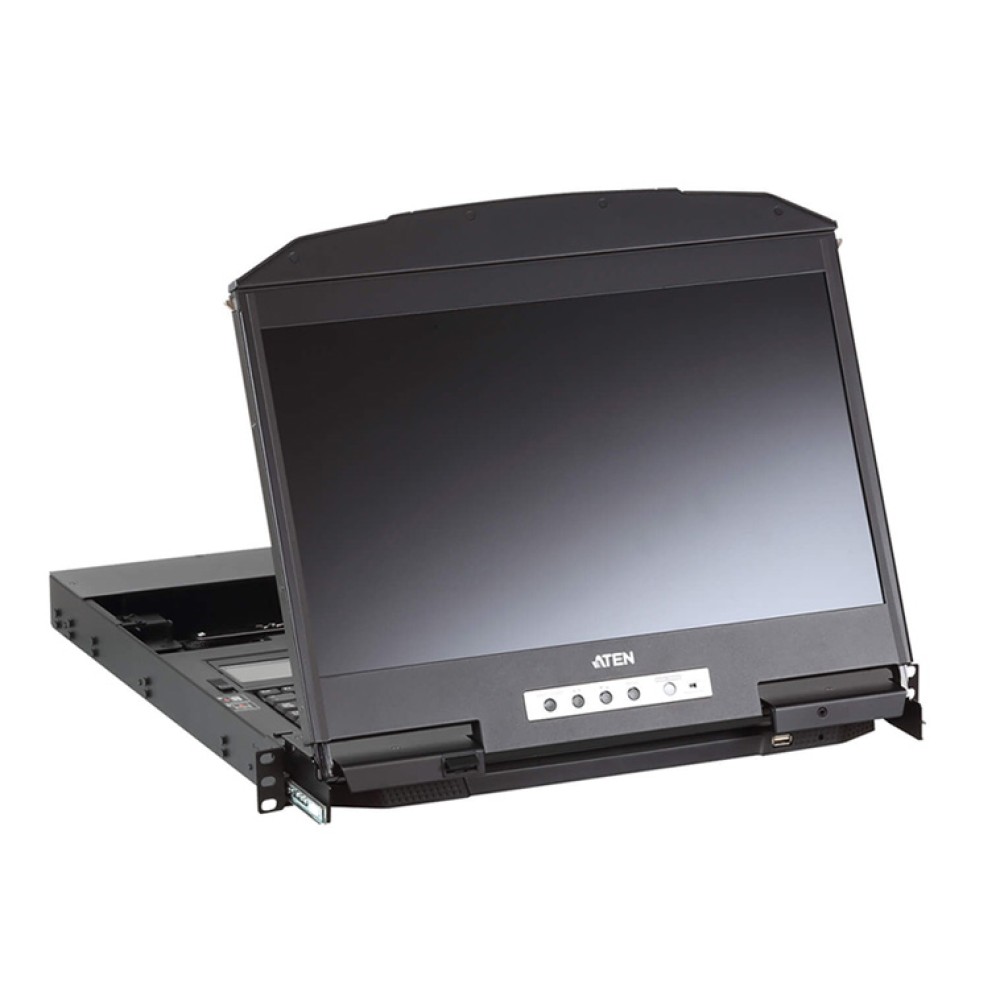

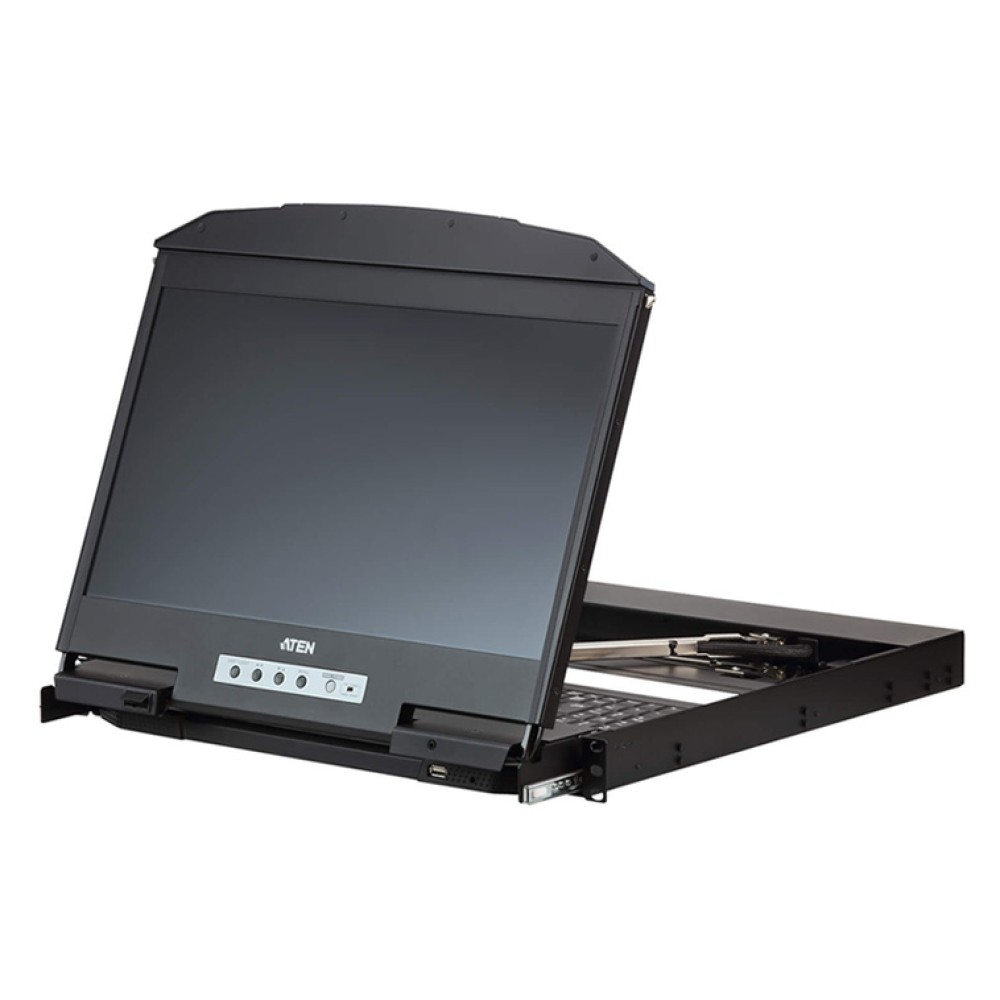

CL3800はデュアルスライド構造を採用し、上下のモジュールが個別にスライド可能です。下部のキーボード&タッチパッドモジュールをラックに収納し、上部のLCDモジュールのみを起こして画面を表示できるので、モニタリングに便利な上に、スペースを有効活用できます。

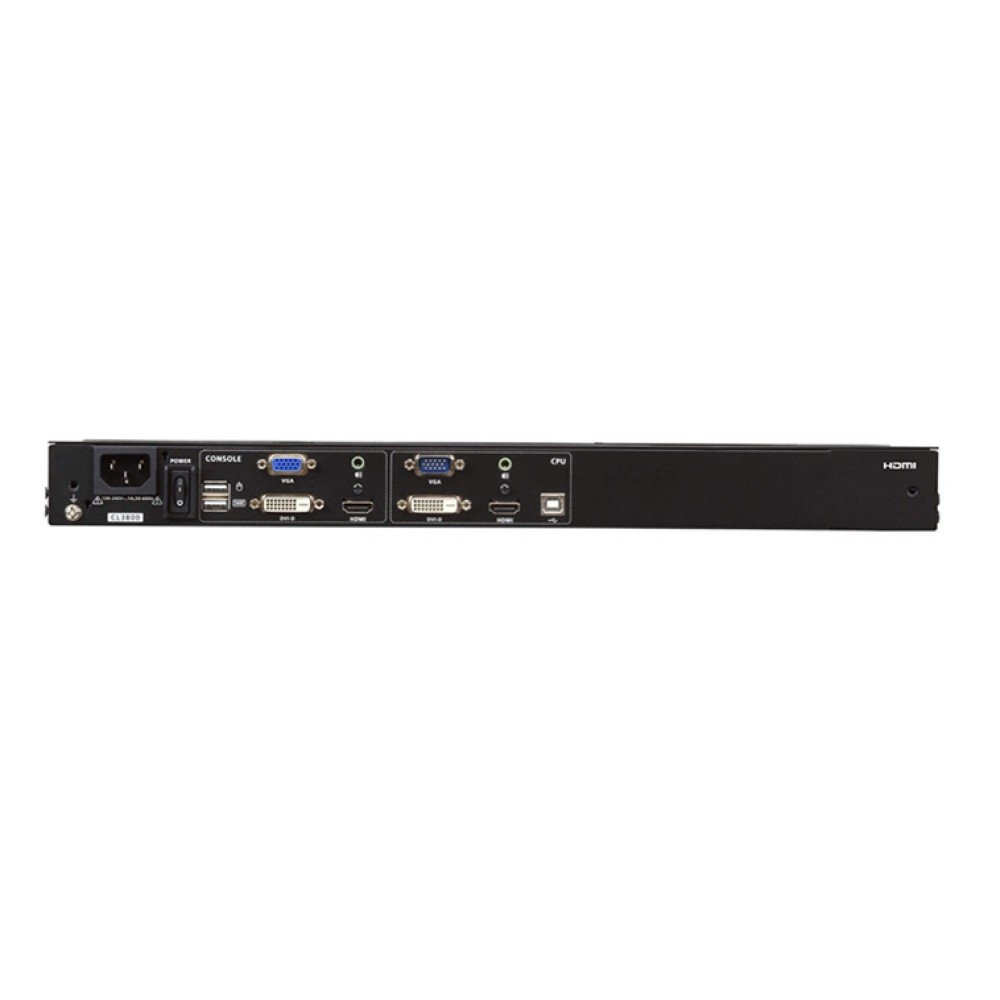

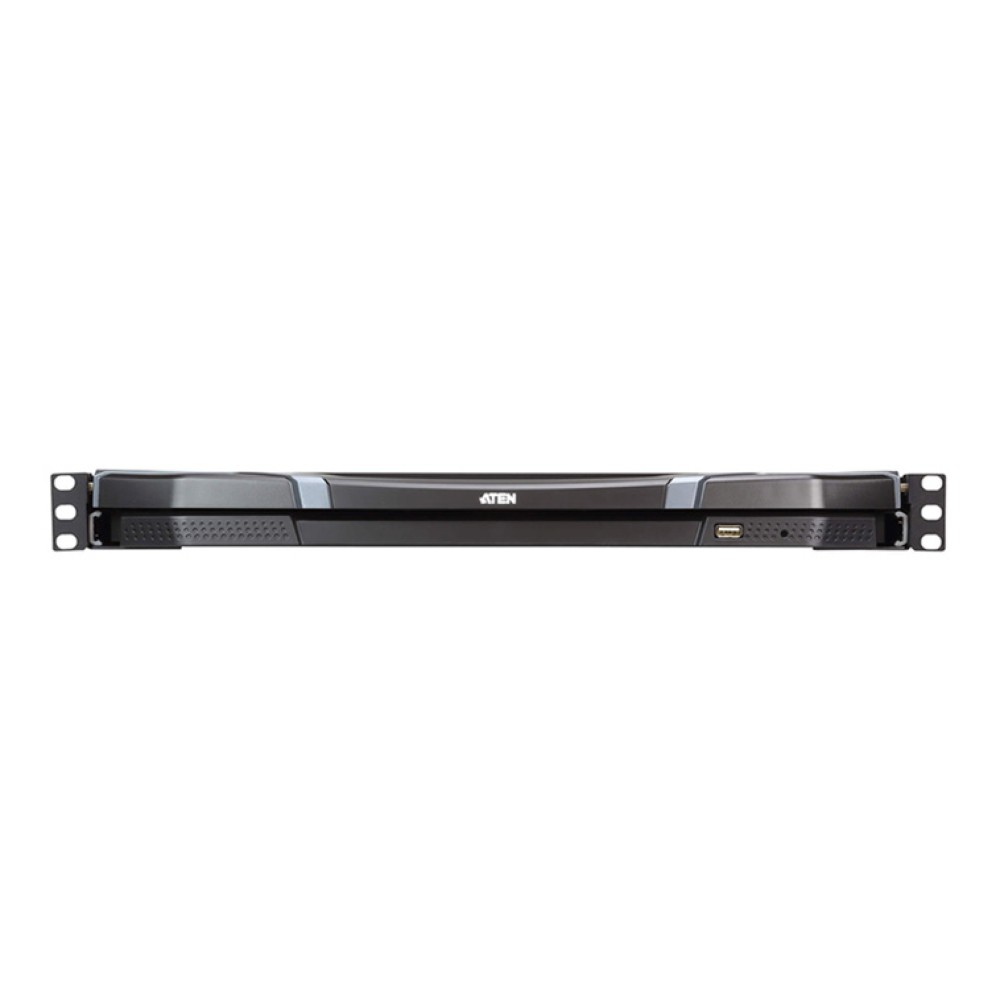

さらに、本製品のフロントパネルにはセカンドマウス用のUSBポートを搭載しており、リアパネルにはセカンドKVMコンソール(USBキーボード、USBマウス、DVI、VGA、HDMIモニタ)ポートとスピーカー用のミニステレオポートが備えられています。
CL3800は、屋外中継を行う放送局や各種業界のコントロールルーム等から、要望に応えたスペースの有効活用、高画質、フレキシブルな設置、多様な操作等の機能を多数搭載しています。
- HDMI
- DVI-D
- VGA
- USB
- ステレオミニジャック
- 1366×768 @ 60Hz
- 1920×1080 @ 60Hz
- ショートラック対応
| コンピュータ接続数 | |
| ダイレクト | 1 |
|---|---|
| 最大 | (接続するKVMスイッチに依存) |
| コンピュータ側対応インターフェース | キーボード/マウス：USB |
| セカンドコンソール側対応インターフェース | キーボード/マウス：USB |
| コンソール選択 | ホットキー |
| コネクタ | |
| KVMポート | キーボード/マウス：USBタイプB メス×1 モニタ：HDMIメス×1、DVI-Dメス×1、D-sub 15ピンオス×1 スピーカー：ステレオミニジャック×1 |
| セカンドコンソールポート | キーボード：USBタイプA メス×1 マウス：USBタイプA メス×1 モニタ：HDMIメス×1、DVI-Dメス×1、D-sub 15ピンメス×1 スピーカー：ステレオミニジャック×1 |
| ファームウェアアップグレード | RJ-11×1 |
| 電源 | 3極AC電源ソケット×1 |
| セカンドマウス/周辺機器 | USBタイプA メス×1 |
| スイッチ | |
| リセット | ピンホール型スイッチ×1 |
| 電源 | ロッカースイッチ×1 |
| ファームウェアアップグレード | スライドスイッチ×1 |
| LCD電源 | プッシュボタン×1 |
| LCD調節 | プッシュボタン×4 |
| LED | |
| 電源 | KVMコンソール：ダークグリーン×1 LCD：オレンジ×1 |
| Lock | Num Lock (グリーン) ×1 Caps Lock (グリーン) ×1 Scroll Lock (グリーン) ×1 |
| ビデオ | |
| 入力ビデオ解像度 | 1,920×1,200 @ 60Hz、DDC2B準拠 |
| パネル仕様 | |
| 画面サイズ | 18.5インチ TFT-LCD |
| 解像度 | 1920 × 1080 @ 60Hz |
| ピクセルピッチ | 0.213 mm × 0.213 mm |
| 応答時間 | 20ミリ秒 |
| 視野角 | 178° (水平), 178° (垂直) |
| コントラスト比 | 1000：1 |
| 対応色 | 1677万色 |
| 輝度 | 350 cd/m2 |
| エミュレーション | |
| キーボード/マウス | USB |
| 電源仕様 | AC100～240V、50/60Hz、1A (日本仕様はPSE対応3P/100V電源コードを同梱) |
| 消費電力 | AC110V：26.6W：140BTU AC220V：26.8W：141BTU |
| 動作環境 | |
| 動作温度 | 0 ～ 40℃ |
| 保管温度 | -20 ～ 60℃ |
| 湿度 | 0 ～ 80%RH、結露なきこと |
| ケース | |
| ケース材料 | メタル、プラスチック |
| 重量 | 9.61 kg (21.17 lb) |
| サイズ(W×D×H) | 481×515×43 mm |
| ボディサイズ(W×D×H) | 450×470×43mm |
| 同梱品 | イージーセットアップラックマウントキット (ショートorロング) ×1 2L-7D02UHケーブル (1.8m) ×1 ファームウェアアップグレードケーブル×1 電源ケーブル×1 クイックスタートガイド×1 |

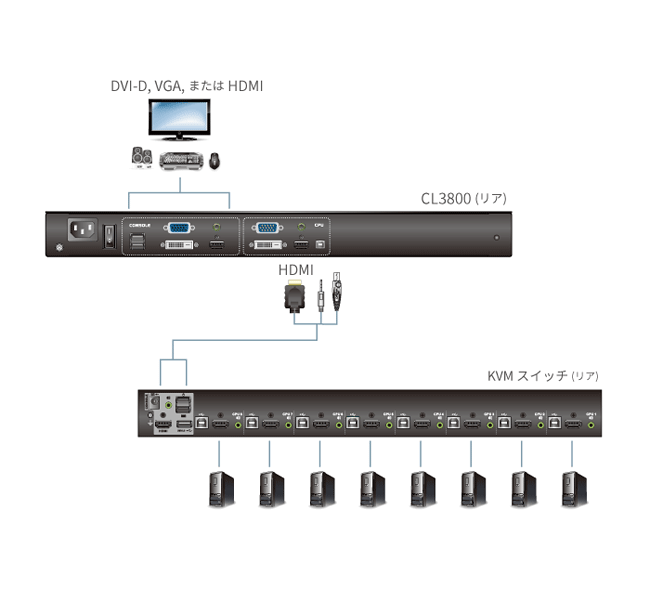

構成図
| CL3800NWJJS | USB HDMI DVI VGA デュアルスライド対応 LCDコンソールドロワー ショートレールタイプ |
|---|
イージーセットアップ・ラックマウントキット
CL3800を購入した場合、下記表のイージーセットアップ・ラックマウントキットが選択可能です。ご購入の際にはラックマウントキットタイプをご指定下さい。
| 2X-041G | LCDサイズ：18.5” レールタイプ：ショートレール 対応ラック奥行き：45～70 cm |
|---|
ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。
実際のラックマウント作業の際には、ラック内寸に対するドロワ本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。
CL3800 製品一覧
| CL3800NWJJS | USB HDMI DVI VGA デュアルスライド対応LCDコンソールドロワー ショートレールタイプ |
| CL3800NWJJL | USB HDMI DVI VGA デュアルスライド対応LCDコンソールドロワー ロングレールタイプ |
