CL5716INJJS
16ポート PS/2-USB VGA LCD IP-KVMドロワ (デイジーチェーンポート搭載,USBデバイス対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
ハードウェア
- LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
- Slideaway™ 17/19インチLCD一体型16ポートKVMPドロワ
- 省スペーステクノロジー - 最大2箇所のコンソール(1バス)から単体で最大16台のサーバが操作可能
- デイジーチェーン接続対応 - KVMスイッチの追加増設は最大15台まで、接続可能コンピュータは最大256台まで対応
- デイジーチェーン接続対応スイッチ - CS1708A、CS1716A、ACS1216A
- セカンドコンソールポート - 外付コンソール(VGAモニタ、USBまたはPS/2キーボード・マウス)からもサーバ操作が可能
- 解像度 - ローカルコンソール：最大1,280×1,024@75Hz、DDC2B、リモートコンソールセッション：最大1,920×1,200@60Hz、24-bit色深度
- デュアルインターフェース - コンピュータおよびコンソールは、PS/2、USBの両インターフェースに対応
- ドロワに接続されている各コンピュータで共有可能なUSBハブポートを搭載※
- デイジーチェーン接続の構成におけるステーション位置を自動認識 - 手動によるDIPスイッチの設定が不要。ステーション位置は製品フロントパネルでLED表示
- ホットプラグ対応 - スイッチの電源を切ることなくコンピュータの追加や取り外しが可能
- PS/2、USBキーボード・マウスエミュレーション機能 - 接続されているコンピュータは、スイッチがどのポートを選択していてもエラーを回避して起動
- Windows、Mac、SPARC(Oracle社SUN)用マルチメディアUSBキーボード対応
- 外付けUSBマウス用ポート搭載
- ビデオダイナシンク(ディスプレイエミュレーション) - コンソールモニタのEDIDを保存し、解像度を最適化
- 19インチシステムラック1Uサイズでのラックマウントが可能
- LCDモジュール部分は、見やすいように最大115°まで回転可能
管理
- ポート選択方法 - プッシュボタン、ホットキー、多言語対応OSD
- 最大32ユーザの同時ログイン対応
- 多言語対応Web UIは、ツリー構造のローカルおよびリモートOSD機能に対応
- ネットワークの環境に合わせて、ビデオ出力の画質設定を変更可能
- オートスキャン機能搭載 - ユーザが選択したサーバのみを対象に監視
- ブロードキャスト機能 - 選択したサーバに対してインストールやシャットダウン等のコマンドを一斉送信
- 製品にデイジーチェーン接続されているKVMスイッチ(CS1708A/CS1716A)にも同時にファームウェアの更新を実行
- 統合管理ソフトウェアCC2000対応
- バックアップ/リストア機能 - 本製品の設定やユーザ設定情報をバックアップ/リストアが可能
- イベントログ対応
- IPv6対応
使いやすいインターフェース
- 多言語対応ブラウザベースおよびAP GUI、ローカルコンソール用メニュー形式のOSDで、ユーザのトレーニング時間を短縮し、生産性の向上を実現
- マルチプラットフォーム対応 - Windows、Linux、Mac、Oracle社SPARC(Sun)
- マルチブラウザ対応 - IE、Firefox、Safari、Opera
- パネルアレイモード - 画面を格子状に分割し、製品配下のサーバのビデオ出力を一画面に同時表示
- WindowsクライアントおよびOSを問わずに使用可能なJavaクライアントソフトウェア対応
- ビープ音はホットキーやOSDで設定の変更が可能
- 対応キーボード言語 - 日本語、英語(US/UK)、フランス語、ドイツ語(ドイツ/スイス)、ギリシャ語、ハンガリー語、イタリア語、韓国語、ロシア語、スペイン語、スウェーデン語、中国語(繁体字)
高度なセキュリティ
- キーボード・マウス・ビデオ信号は、セキュアなデータ通信を実現するRC4 128 bit暗号化を使用
- ブラウザログイン時の入力情報をTLS 1.2データ暗号化およびRSA 2048 bit証明書で保護
- 2レベルユーザアクセス制御 - 各ユーザにポート別アクセス権限の設定が可能。ユーザアカウントは最大64名分まで作成可能
- 外部認証対応 - RADIUS、LDAP、LDAPS、MS Active Directory
- IPアドレス/MACアドレスによるフィルタリング機能
- ローカルおよびリモートアクセスの認証および記録が可能
バーチャルリモートデスクトップ
- リモートデスクトップウィンドウはリサイズ可能
- リモートユーザのコミュニケーションに活用できるメッセージボード搭載 - 必要に応じてKVM機能を共有せずに独占的に操作可能
- マウスダイナシンク機能(マウスの同期)
- 多言語対応オンスクリーンキーボード
- BIOSレベルでのアクセスが可能
※製品に接続されたUSBデバイスへのアクセスは、製品とコンピュータの間にUSB対応のKVMケーブルを使用したときに限りご利用いただけます。PS/2対応のKVMケーブルを使用した場合はこの機能はご利用いただけません。
また、USBデバイスは、CL5716Iに直接接続されているコンピュータからはアクセス可能ですが、子機となるスイッチからアクセスすることはできませんのでご注意ください。
CL5716Iを購入した場合、以下のイージーセットアップ・ラックマウントキットが選択可能です。ご購入の際にはラックマウントキットタイプをご指定下さい。
| LCDサイズ | ポート数 | ご注文用型番 | |
|---|---|---|---|
| ショートレール (型番：2X-011G) 対応ラック奥行：42cm - 70cm |
ロングレール (型番：2X-012G) 対応ラック奥行：68cm - 105cm |
||
| 17インチLCDモデル | 16 | CL5716IMJJS | CL5716IMJJL |
| 19インチLCDモデル | 16 | CL5716INJJS | CL5716INJJL |
※注意：ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワ本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CL5716Iはデュアルインターフェース(PS/2・USB)対応16ポートIP-KVMドロワです。本製品は、単体で16台のサーバを操作できます。さらに最大15台の対応KVMスイッチをデイジーチェーン接続することで、最大256台のサーバをCL5716Iから操作できます。
従来のドロワの機能に加え、CL5716Iは、IP-KVMスイッチの機能も備えているので、ローカルとリモートの両方から複数台のコンピュータを監視したり、操作したりできます。リモートユーザは、WebブラウザからTCP/IPを使用したインターネットを介して本製品にアクセスできます。本製品は、1バスでのコンピュータアクセスおよび最大32ユーザの同時ログインに対応。さらに、インターネットのチャット機能によく似たメッセージボード機能を使用して、ユーザ間でリアルタイムなコミュニケーションが取れるので、スムーズかつ効果的な方法で、協力しながら、コンピュータの操作を行うことができます。

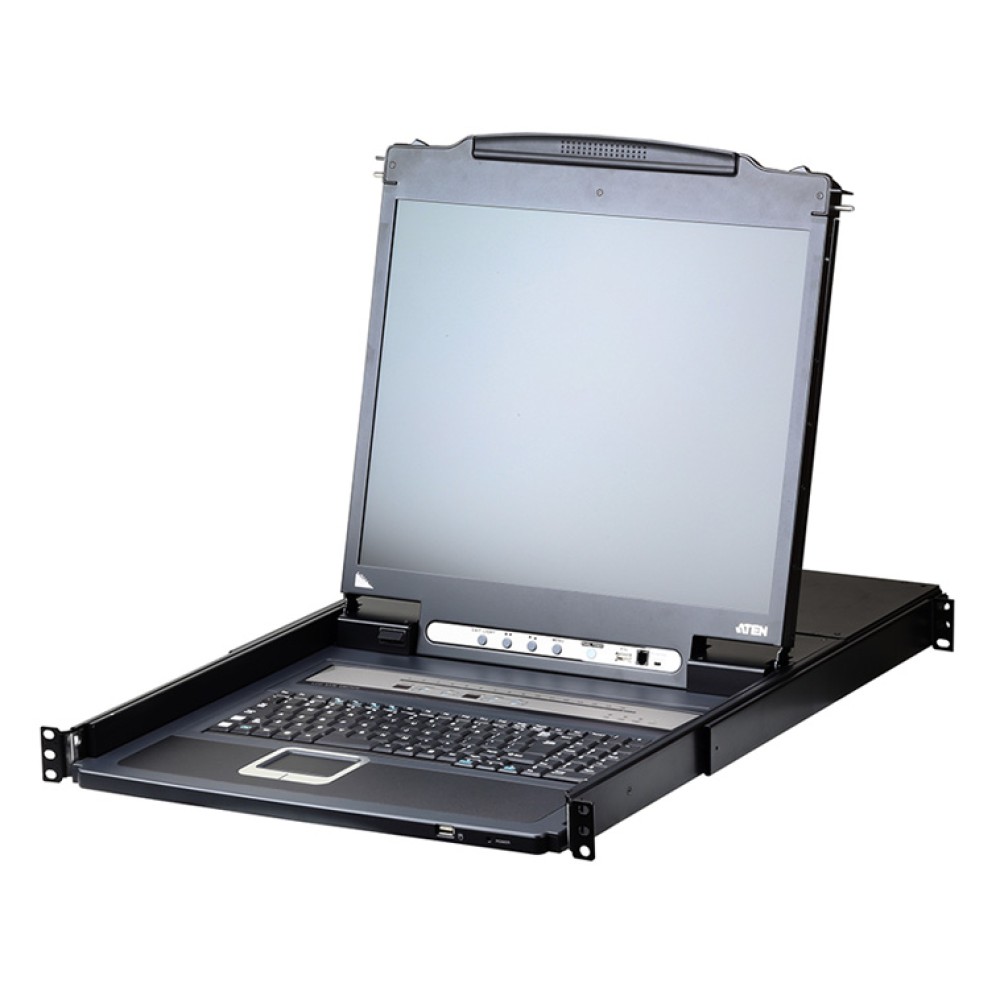

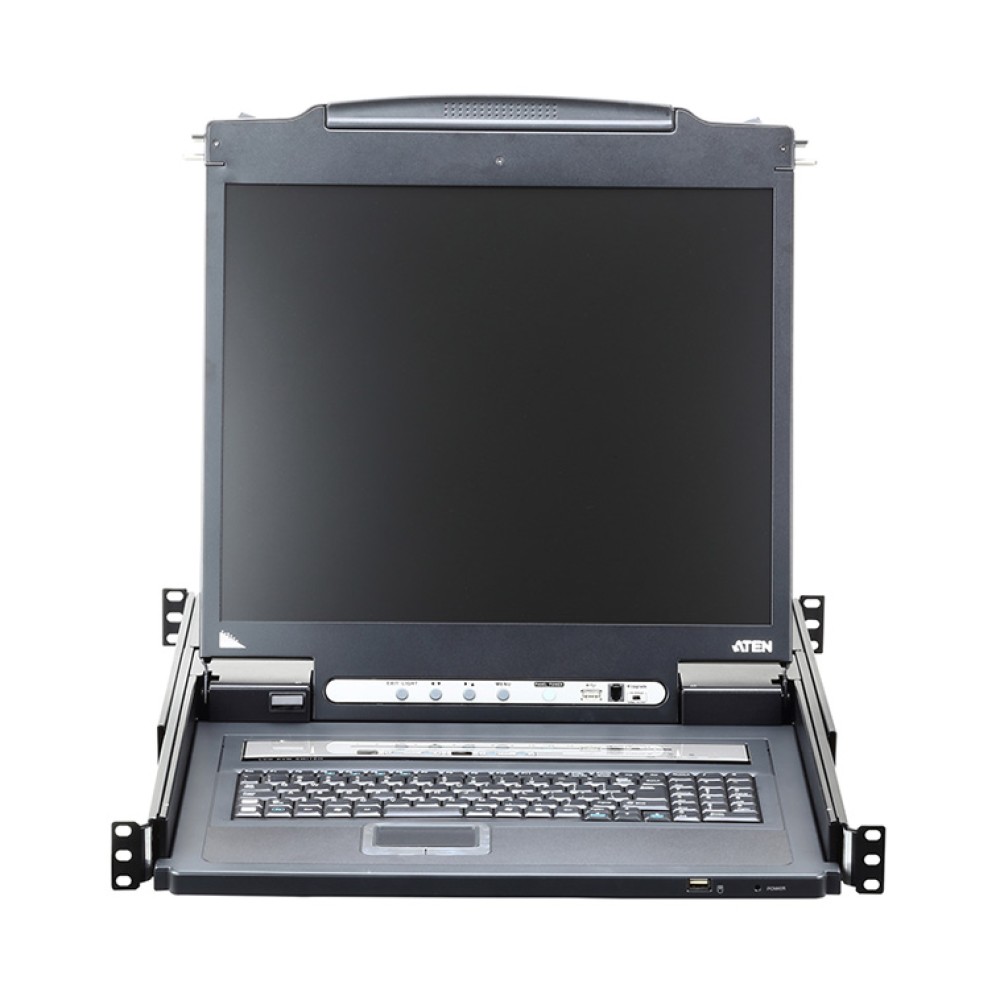

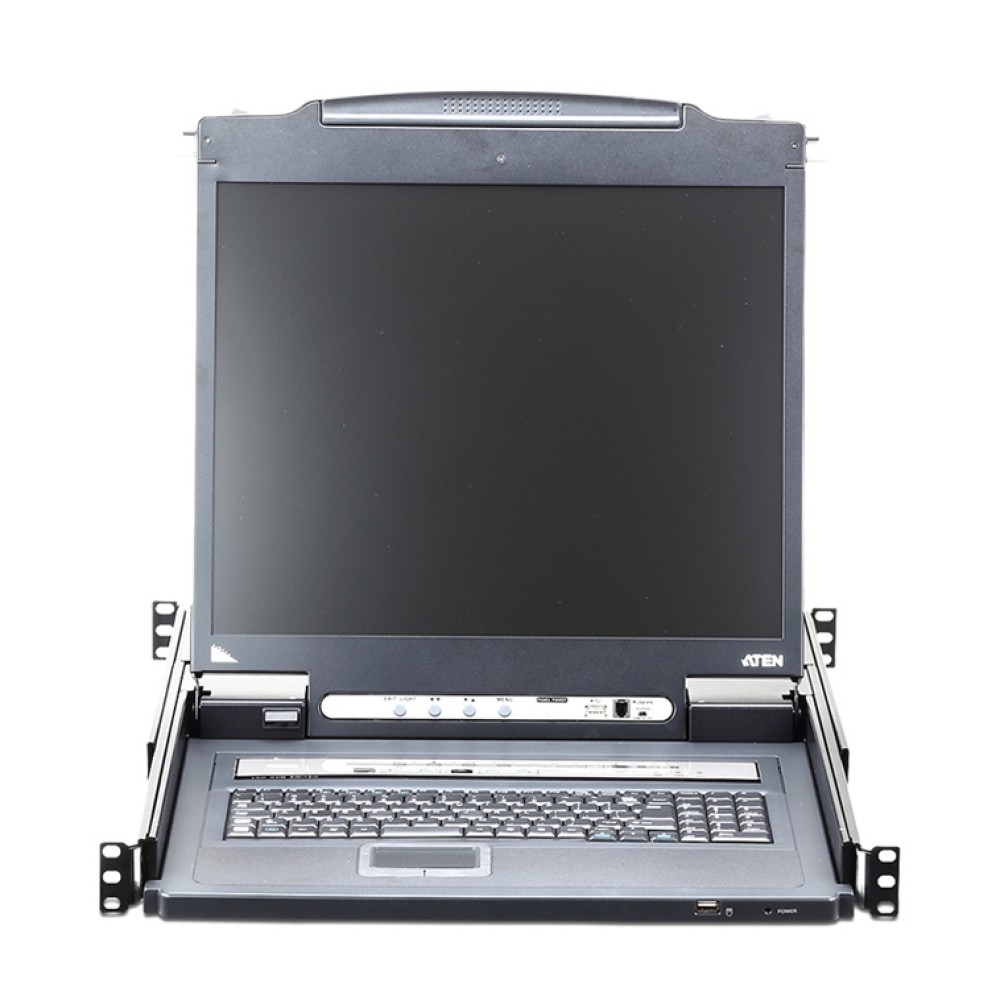

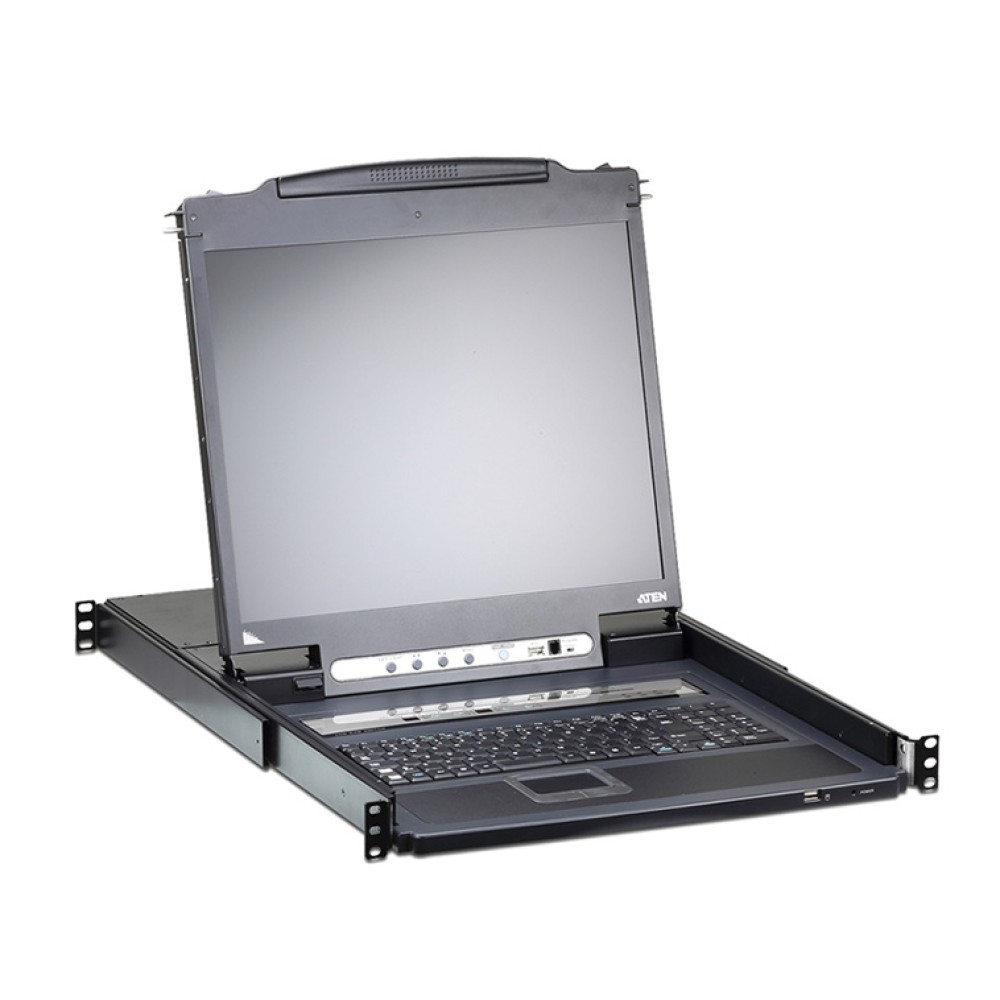

CL5716Iは、17/19インチLEDバックライトLCDモニタとキーボード、タッチパッドが1Uサイズの筐体に一体化しているため、ラックのスペースを有効活用できます。
CL5716Iは他にも、1画面に複数台の接続サーバの画面を表示できるパネルアレイモード(画面分割)機能や、サーバでのマウスの速度設定の違いに関わらず、ローカルとリモートのマウスポインタの動きを自動的に同期するマウスダイナシンク(マウスの同期)機能が搭載されています。
CL5716Iには、ブラウザにはTLS 1.2暗号化を、キーボード・マウス・ビデオのデータ通信にはRC4 128bit暗号化といった高いセキュリティを誇るプロトコルに対応しています。また、RADIUS、LDAP、LDAPS、MS Active Directoryといったサードパーティのユーザ認証にも対応しているので、ユーザの管理を簡単かつ効果的に行うこともできます。
| CL5716IM | CL5716IN | |
|---|---|---|
| コンピュータ接続数 | ||
| ダイレクト | 16 | 16 |
| 最大 | 256 (デイジーチェーン接続) | 256 (デイジーチェーン接続) |
| コンソール接続数 | ||
| ローカル | セカンドコンソール：1 | セカンドコンソール：1 |
| コンピュータ側対応インターフェース | キーボード/マウス：PS/2、USB | キーボード/マウス：PS/2、USB |
| セカンドコンソール側対応インターフェース | キーボード/マウス：PS/2、USB | キーボード/マウス：PS/2、USB |
| ポート選択 | OSD、ホットキー、プッシュボタン | OSD、ホットキー、プッシュボタン |

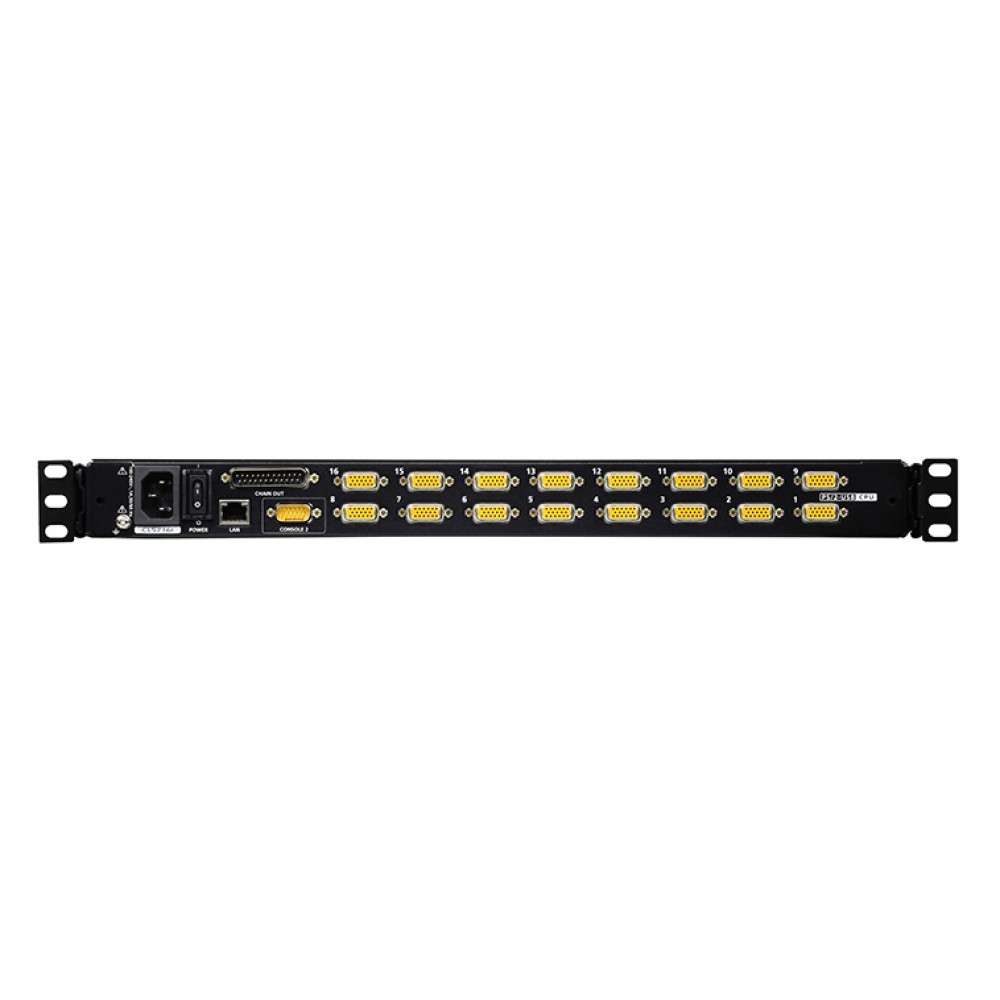

| コネクタ | ||
| KVMポート | キーボード/マウス/モニタ：SPHD メス(イエロー)×16 | キーボード/マウス/モニタ：SPHD メス(イエロー)×16 |
| セカンドコンソールポート | キーボード/マウス/モニタ：SPHD オス(イエロー)×1 | キーボード/マウス/モニタ：SPHD オス(イエロー)×1 |
| デイジーチェーンポート | OUT: DB-25ピン オス×1 | OUT: DB-25ピン オス×1 |
| ファームウェアアップグレード | RJ-11×1 | RJ-11×1 |
| USBポート | USBタイプA メス×1 | USBタイプA メス×1 |
| 電源 | 3極AC電源ソケット×1 | 3極AC電源ソケット×1 |
| セカンドマウスポート | USBタイプA メス×1 | USBタイプA メス×1 |
| LANポート | RJ-45×1 | RJ-45×1 |
| スイッチ | ||
| ポート選択 | プッシュボタン×2 | プッシュボタン×2 |
| ステーション選択 | プッシュボタン×2 | プッシュボタン×2 |
| リセット | ピンホール型スイッチ×1 | ピンホール型スイッチ×1 |
| 電源 | ロッカースイッチ×1 | ロッカースイッチ×1 |
| ファームウェアアップグレード | スイッチ×1 | スイッチ×1 |
| LCD調節 | プッシュボタン×4 | プッシュボタン×4 |
| LCD ON/OFF | LEDプッシュボタン (オレンジ)×1 | LEDプッシュボタン (オレンジ)×1 |
| LED | ||
| オンライン | オレンジ×16 | オレンジ×16 |
| 電源 | ダークグリーン×1 | ダークグリーン×1 |
| ポートID | 7セグメントデジタル表示 イエロー×2 |
7セグメントデジタル表示 イエロー×2 |
| ステーションID | 7セグメントデジタル表示 イエロー×2 |
7セグメントデジタル表示 イエロー×2 |
| Lock | Num Lock (グリーン)×1 Caps Lock (グリーン)×1 Scroll Lock (グリーン)×1 |
Num Lock (グリーン)×1 Caps Lock (グリーン)×1 Scroll Lock (グリーン)×1 |
| 10/100 Mbps | オレンジ/グリーン×1 | オレンジ/グリーン×1 |
| エミュレーション | ||
| キーボード/マウス | PS/2、USB | PS/2、USB |
| スキャンインターバル | 1～255秒 (ユーザー設定) | 1～255秒 (ユーザー設定) |
| パネル仕様 | ||
| 画面サイズ | 17インチ TFT-LCD | 19インチ TFT-LCD |
| ピクセルピッチ | 0.264 mm×0.264 mm | 0.294 mm×0.294 mm |
| 対応色 | 1677万色 | 1677万色 |
| コントラスト比 | 1000:1 | 1000:1 |
| 輝度 | 250 cd/m2 | 250 cd/m2 |
| 応答時間 | 5ミリ秒 | 5ミリ秒 |
| 視野角 | 170° (水平)、160° (垂直) | 170° (水平)、160° (垂直) |
| ビデオ | ||
| ローカル | 1,280×1,024@75Hz、DDC2B | 1,280×1,024@75Hz、DDC2B |
| リモート | 1,920×1,200@60Hz | 1,920×1,200@60Hz |
| 電源仕様 | AC 100～240V、50/60Hz、1A (日本仕様はPSE対応3P/100V電源コードを同梱) |
AC 100～240V、50/60Hz、1A (日本仕様はPSE対応3P/100V電源コードを同梱) |
| 消費電力 | 17W | 26W |
| 動作環境 | ||
| 動作温度 | 0～50℃ | 0～50℃ |
| 保管温度 | -20～60℃ | -20～60℃ |
| 湿度 | 0～80% RH、結露無きこと | 0～80% RH、結露無きこと |
| ケース | ||
| ケース材料 | メタル、プラスチック | メタル、プラスチック |
| 重量 | 13.61 kg ( 29.98 lb ) | 13.67 kg ( 30.11 lb ) |
| サイズ(W×D×H) | 480×643×44 mm | 480×690×44 mm |
| 同梱品 | 2L-5202U(1.8m)ケーブル×2 コンソールケーブル(VGA, USB, PS/2、 27 cm)×1 電源ケーブル(1.8m)×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 |
2L-5202U(1.8m)ケーブル×2 コンソールケーブル(VGA, USB, PS/2、 27 cm)×1 電源ケーブル(1.8m)×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 |
| 対応ATEN製品 | ||
| 対応ケーブル | 《PS/2 KVMケーブル》 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) 《USB KVMケーブル》 2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m) ＊注意：標準で2L-5202U(1.8m)ケーブル×2が付属しています。 |
《PS/2 KVMケーブル》 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) 《USB KVMケーブル》 2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m) ＊注意：標準で2L-5202U(1.8m)ケーブル×2が付属しています。 |
| デイジーチェーン対応製品 | CS1708A CS1716A ACS1216A |
CS1708A CS1716A ACS1216A |
| デイジーチェーン用ケーブル | 2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m) |
2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m) |
構成図
| CL5716I | 16ポート PS/2-USB VGA LCD IP-KVMドロワ (デイジーチェーンポート搭載、USBデバイス対応) |
|---|
CL5716I 製品一覧
| CL5716IMJJS | 16ポート PS/2-USB VGA LCD IP-KVMドロワ (デイジーチェーンポート搭載,USBデバイス対応) |
| CL5716IMJJL | 16ポート PS/2-USB VGA LCD IP-KVMドロワ (デイジーチェーンポート搭載,USBデバイス対応) |
| CL5716INJJS | 16ポート PS/2-USB VGA LCD IP-KVMドロワ (デイジーチェーンポート搭載,USBデバイス対応) |
| CL5716INJJL | 16ポート PS/2-USB VGA LCD IP-KVMドロワ (デイジーチェーンポート搭載,USBデバイス対応) |
