CM0264
USB2.0ハブ搭載4ポートDVI・HDMIマトリックスKVMPスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 4台のPCやデバイス（DVI 2台、HDMI 2台）を切り替えて、ディスプレイ2台（DVI 1台、HDMI 1台）で表示。USBデバイスの切替も可能
- カーソルシフト切替機能 - デュアルディスプレイモード時にはカーソル移動だけでディスプレイ上のPCやデバイスに操作を切替
- 直感的に操作できるファイル管理ツール - PC間で自由にファイルの転送やコピー＆ペーストが可能
- ピクチャ・イン・ピクチャビューモード - 選択中の機器は全面に、残りの3台はウィンドウに表示。接続デバイスが一目瞭然
- ビデオダイナシンク（ディスプレイエミュレーション） - コンソールディスプレイのEDIDを保存し、解像度を最適化
- ユーザーフレンドリーで使いやすいGUI搭載
- コンソールキーボードポートエミュレーション、多機能キーボード対応
- KVM、USB、オーディオは個別切替可能
- オートスキャンモード - 製品に接続されたコンピューターやHDMIデバイスを自動的に切替表示
- 電源状態検知機能 - コンピューターの電源がOFFになると、電源が入っているコンピューターに自動切替
- コンピューター切替方法 - フロントパネルのプッシュボタン、ホットキー、マウス、GUI
- マルチプラットフォーム対応 - Windows、Linux、Mac
- 解像度 - 最大1,920×1,200（DVIシングルリンク）、1080p（HDMI）
- ワイド画面解像度対応
- キーボードエミュレーション機能 - 選択されていないポートのコンピューターもエラーなく起動
- Macキーボードエミュレーション対応*1, 2
- 2ポートのUSB2.0ハブ内蔵
- HDMI1.3b準拠。HDCP準拠
- ドルビーTrue HDおよびDTS HD Master Audio対応
- ファームウェアアップグレード可能
*1. PC/ATキーボードでもキーの組み合わせでMacキーボードの特殊キー入力が可能。
*2. Mac用キーボードも使用可能です。（Windowsマシンでは特殊キーが効きません）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
CM0264は、4台のPCやデバイス(DVI 2台、HDMI 2台)を切り替えて、ディスプレイ2台(DVI 1台、HDMI 1台)で表示することができるマトリックスKVMPスイッチです。本製品には、キーボード、マウスの接続はUSBに、ディスプレイはDVIまたはHDMIにそれぞれ対応しているPCやデバイスを接続してお使いいただけます。また、2ポートのUSB2.0ハブを搭載し、このポートにUSBデバイスを接続し、切り替えて使用することもできます。
プッシュボタンやホットキーによるポート切替に加え、ディスプレイを2台接続している場合はディスプレイ間でマウスカーソルを移動させるだけでポートを切り替えることもできます。また、ピクチャ・イン・ピクチャビューモードでは、選択されているPC・デバイスは中央に表示され、残りの3台はメイン画面上に小さくウィンドウ表示されますので、接続デバイスが一目でわかります。直感的に操作できるインターフェースによって、初めて使用するユーザーでも簡単に操作できるのが特長です。
 |
 |
| 機能 | CM0264 | |
|---|---|---|
| コンピュータ接続数 | 4 | |
| コンソール接続数 | 1 | |
| コンピュータ側 対応インターフェース |
キーボード | USB |
| マウス | ||
| コンソール側 対応インターフェース |
キーボード | USB |
| マウス | ||
| ポート選択方法 | ホットキー、プッシュボタン、GUI | |
| コンピュータ側 コネクタ |
キーボード/マウス | USBタイプBメス×4 |
| モニタ | DVI-Iメス×2 HDMIタイプAメス×2 |
|
| スピーカー | ミニオーディオジャックメス×4 | |
| マイク | ミニオーディオジャックメス×4 | |
| コンソール側 コネクタ |
キーボード | USBタイプAメス×1 |
| マウス | USBタイプAメス×1 | |
| モニタ1 | DVI-Iメス×1 | |
| モニタ2 | HDMIタイプAメス×1 | |
| スピーカー | ミニオーディオジャックメス×2 | |
| マイク | ミニオーディオジャックメス×2 | |
| スイッチ | ポート選択 | プッシュボタン×5 |
| USB2.0ハブ | USBタイプAメス×2 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | KVM | オレンジ/グリーン×5 (モニタ1 : オレンジ、モニタ2 : グリーン) |
| オーディオ | グリーン×5 | |
| USB | グリーン×5 | |
| キーボード・マウスエミュレーション | USB | |
| スキャンインターバル | 1～99秒(ユーザー設定) 5秒(デフォルト) 0秒(無効) |
|
| 電源仕様(アダプタ) | 型番 : 0AD8-0605-24EG 入力 : AC100 ～ 240V / 50 ～ 60Hz 出力 : DC5.3V 2.4A |
|
| 消費電力 | DC 5.3V、4.24W | |
| VGA解像度 | 1080p(HDMI) / 1,920×1,200(DVI) | |
| 動作環境 | 動作温度 | 0 ～ 50℃ |
| 保管温度 | -20 ～ 60℃ | |
| 湿度 | 0 ～ 80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 860g | |
| サイズ (W×D×H) | 260×75×45mm | |
| 同梱品 | DVI-D KVMケーブル(2L-7D02U)×2 HDMI KVMケーブル(2L-7D02UH)×2 電源アダプタ×1 USB-PS/2 変換ケーブル×1 フットパッド(4pcs)×1 ユーザーマニュアル×1 クイックスタートガイド×1 |
|
| 対応KVMケーブル | 《DVI-D KVMケーブル》 2L-7D02U(1.8m) 《HDMI KVMケーブル》 2L-7D02UH(1.8m) *注意 : 標準でDVI-Dケーブル2L-7D02U(1.8m)×2、HDMIケーブル2L-7D02UH(1.8m)×2が付属しています。 |
|
Detail

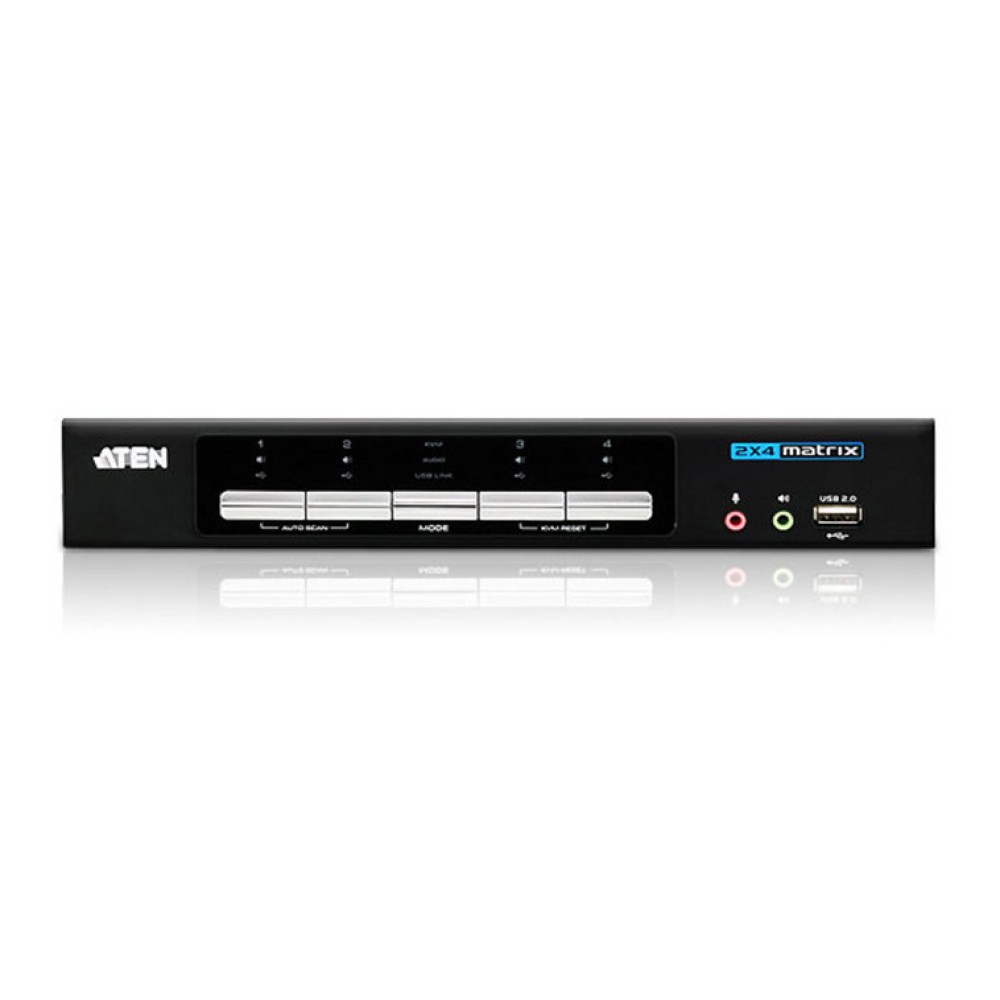

前面

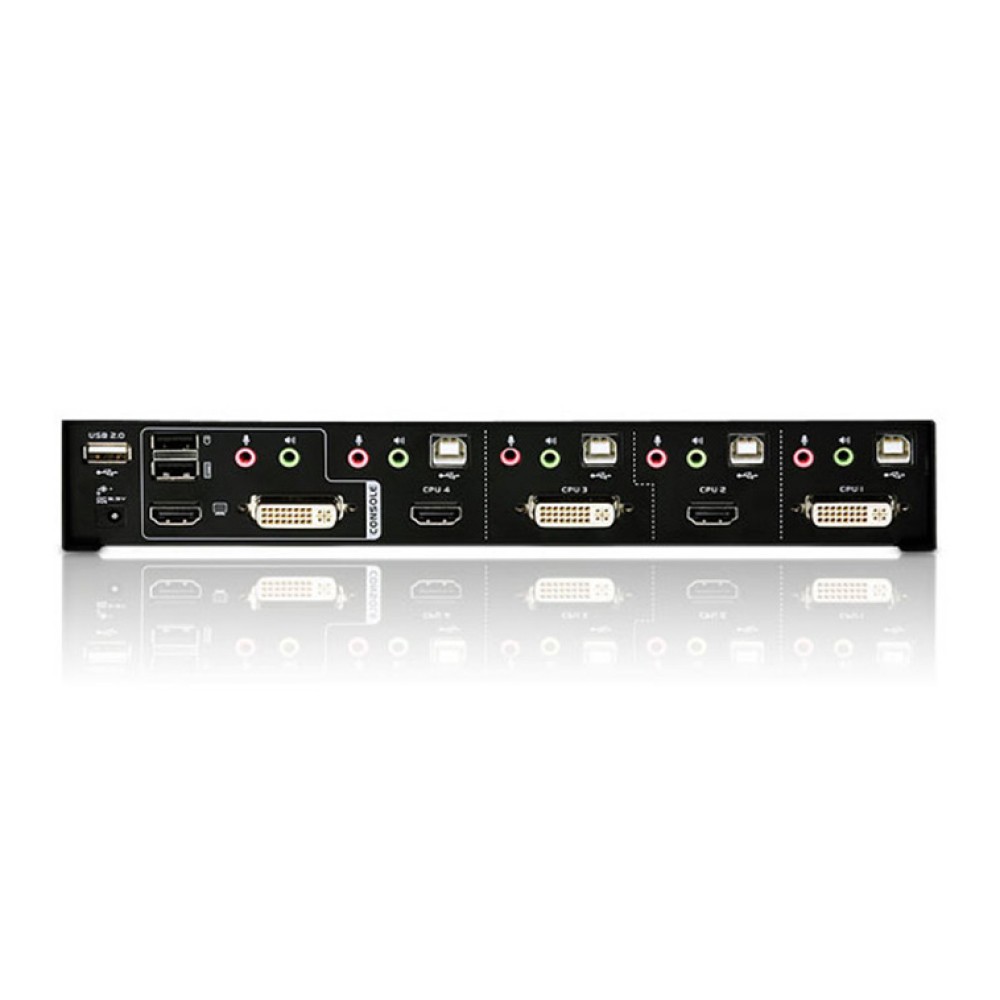

背面

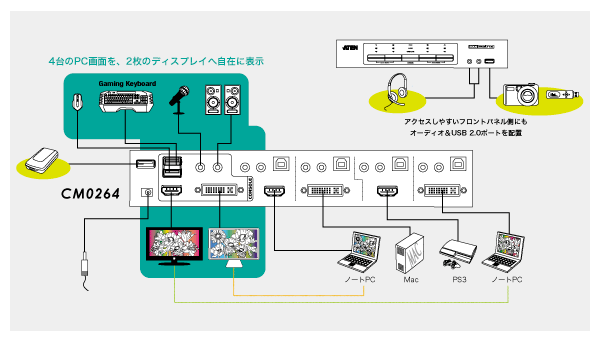

Diagram
ポイント
DVI・HDMI対応。4台のPCを切り替えてディスプレイ2台で表示
本製品はDVI対応ディスプレイ、HDMI対応ディスプレイ各1台と、USBキーボード・マウスを使用して、DVI対応PC2台とHDMI対応PC・デバイス2台の切替が可能。
DVIやHDMI対応デバイスが増えても、本製品があればコンソールデバイスを新たに買い足す必要がなくなります。カーソル移動でポート切替できる「カーソルシフト切替機能」
製品にディスプレイを2台接続して使用している場合、マウスのカーソル移動だけでディスプレイに表示されているPCやデバイスに簡単に切り替えることができます。

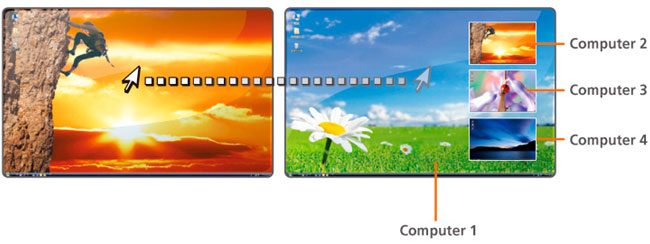

カーソルシフト切替機能
直感的に操作できるファイル管理ツール
製品に接続されているPC間で自由にファイル転送やコピー＆ペーストができる、ファイル管理ツールを提供しています。GUIベースですので、どなたでも簡単に操作できます。
ピクチャ・イン・ピクチャモードで接続デバイスが一目瞭然
選択されているPC・デバイスは中央に表示し、残りの3台はメイン画面上に小さくウィンドウ表示されます。接続デバイスが一目でわかりますので、マウスを使って直感的に切り替えることができます。

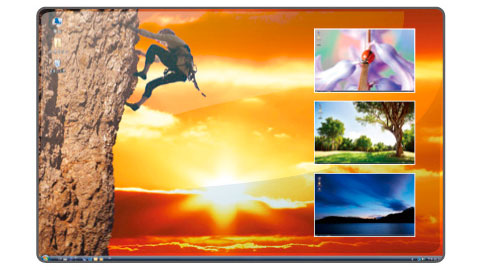

ピクチャ・イン・ピクチャモード
