CM-600 モジュールシリーズ CM-600-4SSC
EDS-600シリーズ用 4ポートファーストイーサネットインターフェースモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MoxaのCM-600シリーズは、EDS-600モジュラーイーサネットスイッチに使用する、産業イーサネットインターフェースモジュールの豊富な選択を提供します。新しいCM-600-4TX-PTPスイッチモジュールは、時間にクリティカルな産業システム環境において、EDS-600シリーズのパフォーマンスを強化するIEEE 1588 V2プロトコルをサポートする、EDS-600シリーズ産業イーサネットスイッチです。この新しい機能は、マイクロセカンドレベルで、デバイス間のメッセージ遅延を削減します。GPSの時間同期に頼る従来のデバイスと比較して、IEEE 1588 V2対応CM-600-4TX-PTPスイッチモジュールは余分な努力をせずに、イーサネットネットワークを通して、デバイスを精密に同期させることができます。カッパーまたはファイバーオプティック(SC/ST)コネクタによる、4ポートファーストイーサネットモジュールの種々な選択ができることによって、優れた柔軟性と拡張性を提供します。ユーザは、特定のアプリケーションニーズのために適切なアプリケーションの、多様な接続性ソリューションを容易にセットアップすることができます。

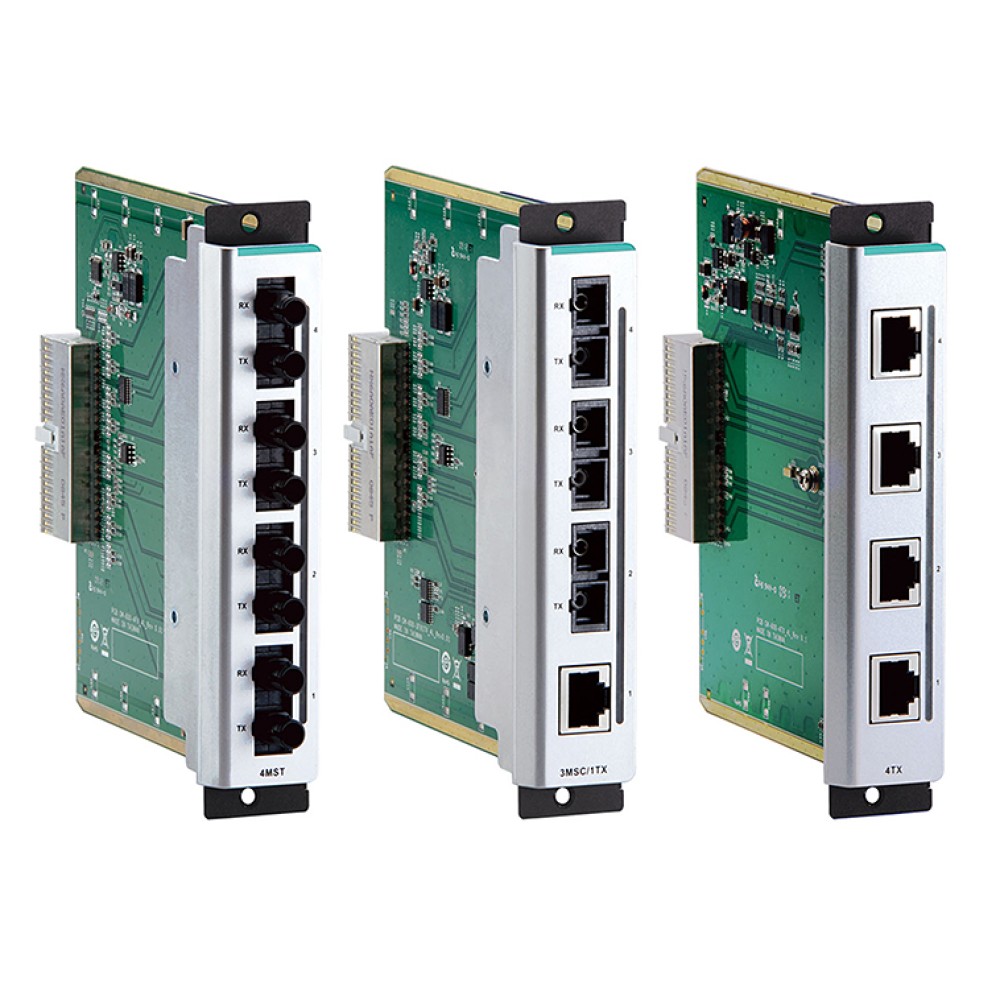

| モデル (-40～75℃) | ポートインターフェース | |||
|---|---|---|---|---|
| 10/100BaseT (X) | 100BaseFX | |||
| マルチモード SCコネクタ | マルチモード STコネクタ | シングルモード SCコネクタ | ||
| CM-600-4TX | 4 | － | － | － |
| CM-600-4TX-BP（1） | 4 | － | － | － |
| CM-600-4TX-PTP（2） | 4 | － | － | － |
| CM-600-4MSC | － | 4 | － | － |
| CM-600-4MST | － | － | 4 | － |
| CM-600-4SSC | － | － | － | 4 |
| CM-600-3MSC/1TX | 1 | 3 | － | － |
| CM-600-3MST/1TX | 1 | － | 3 | － |
| CM-600-3SSC/1TX | 1 | － | － | 3 |
| CM-600-2MSC/2TX | 2 | 2 | － | － |
| CM-600-2MST/2TX | 2 | － | 2 | － |
| CM-600-2SSC/2TX | 2 | － | － | 2 |
- CM-600-4TX-BPは、各ポートのバイパスリレー機能をサポートします。
- CM-600-4TX-PTPは、各ポートのIEEE 1588 V2機能をサポートします。
| インターフェース | |||||||||||||||||||||||||||
| ファイバーポート | 100BaseFX ポート (SC/STコネクタ) | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LED表示 | 10/100：TPポート, 100M：ファイバーポート | ||||||||||||||||||||||||||
| RJ45ポート | 10/100BaseT(X)オートネゴシエーションスピード, 半2重/全2重モード, オートMDI/MDI-X接続 | ||||||||||||||||||||||||||
| 電源 | |||||||||||||||||||||||||||
| 電力消費量 | CM-600-4TX：0.61 W CM-600-4TX-BP：2.38 W CM-600-4TX-PTP：3.46 W CM-600-4MSC/4MST/4SSC：2.44 W CM-600-3MSC/1TX, -3MST/1TX, -3SSC/1TX：2 W CM-600-2MSC/2TX, -2MST/2TX, -2SSC/2TX：1.56 W | ||||||||||||||||||||||||||
| メカニカル | |||||||||||||||||||||||||||
| ケース | IP30プロテクション | ||||||||||||||||||||||||||
| 重さ | CM-600-4TX：190g CM-600-4TX-BP：240g CM-600-4TX-PTP：185g CM-600-4MSC, -4MST, -4SSC：240g CM-600-3MSC/1TX, -3MST/1TX, -3SSC/1TX：230g CM-600-2MSC/2TX, -2MST/2TX, -2SSC/2TX：230g | ||||||||||||||||||||||||||
| サイズ | 29.7×144.4×144.8mm | ||||||||||||||||||||||||||
| ファイバーオプティックス | |||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| 認証 | |||||||||||||||||||||||||||
| MTBF (MeanTime Between Failure) | 時間：740,661時間 データベース：Telcordia(Bellcore) GB | ||||||||||||||||||||||||||
| 保証 | |||||||||||||||||||||||||||
| 保証期間 | 5年 | ||||||||||||||||||||||||||
| 詳細 | Moxa社 製品保証方針 | ||||||||||||||||||||||||||
サイズ (単位 = mm)
| CM-600-4SSC | ファーストイーサネットインターフェースモジュール 4 10/100BaseFXシングルモードポート SCコネクタ 動作温度：-40 ～ 75℃ |
|---|
