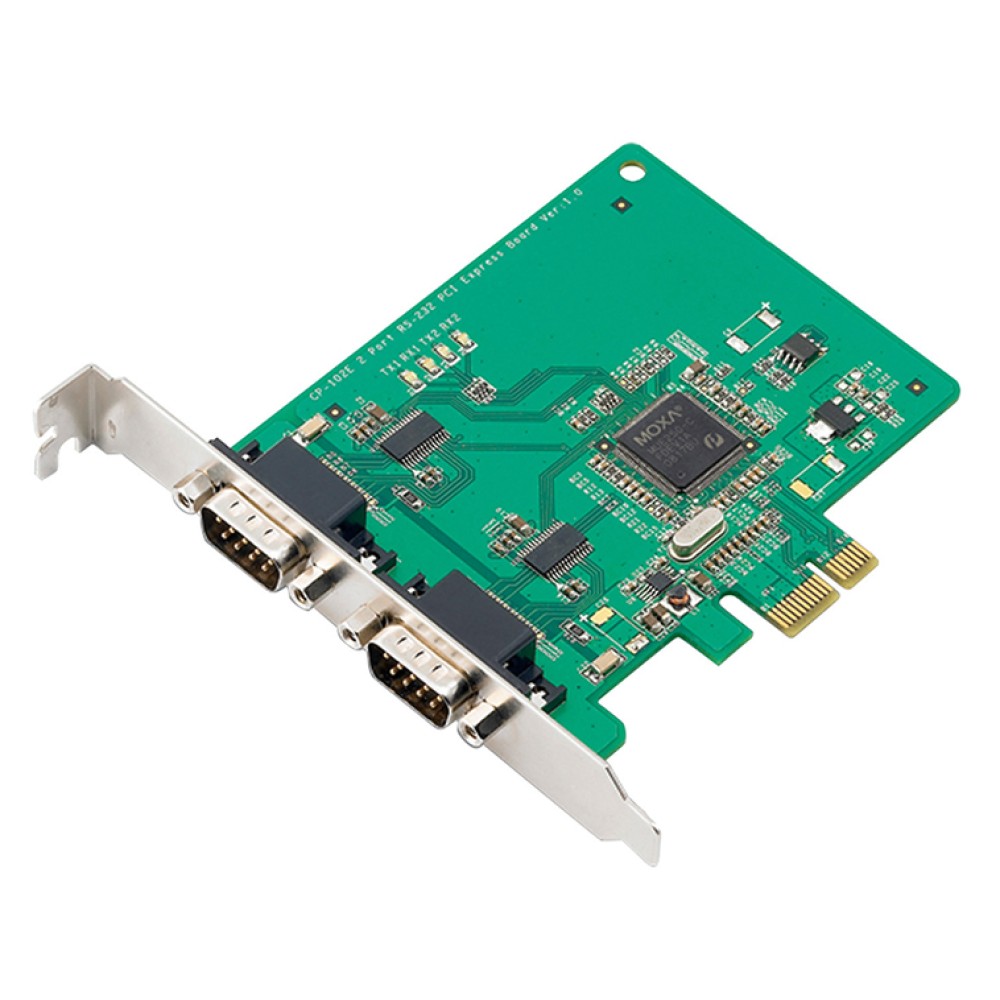

CP-102E
2ポートRS-232CスマートPCI Expressボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PCI Express x1準拠
- 最大921.6 Kbpsボーレートによる高速データ伝送
- 128-byte FIFOおよびオンチップハードウェア、ソフトウェアフローコントロール
- Windows 2000, XP/2003/Vista/2008/7 x86 & x64, Linux 2.4/2.6, SCO OpenServer 5ドライバ提供
- 15 KV ESDプロテクション(オンボード)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-102Eは、POSおよびATMアプリケーションのために設計されたスマートな2ポートPCI Expressボードです。ボードは、工業オートメーションエンジニアおよびシステムインテグレータから最も要望のある製品です。Windows、Linux、Unixを含む多くの異なるオペレーティングシステムをサポートします。更にボードの各2つのRS-232Cシリアルポートは、最高921.6Kbpsボーレートをサポートしています。CP-102Eは、異なる多くのシリアル周辺装置とのコンパチビリティを確実にするためにフルモデムコントロール信号を提供します。またPCI Express"x1"クラシフィケーションは、いかなるPCI Expressスロットにもインストールを可能とします。
Windows、Linux、Unixのために提供されるドライバ
Moxaは、多種多様なオペレーティングシステムを引き続きサポートを行っています。勿論、CP-102Eボードも例外でありません。信頼できるWindows COMおよびLinux/Unix TTYドライバは、すべてのMoxaボードに対して提供します。この他のオペレーティングシステム、例えばWEPOSは、エンベデッドされたインテグレーションでサポートしています。
| ハードウェア | |
| 通信コントローラ | 16C550Cコンバーチブル |
|---|---|
| バス | PCI Express×1 |
| コネクタ | DB9(M)×2 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C |
| ポート数 | 2 |
| ボード数 | 4枚/PC (max.) |
| シリアルラインプロテクション | |
| ESDプロテクション | 15KV(オンボード) |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップバイト | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/O アドレス | BIOSによりアサイン |
| IRQ | BIOSによりアサイン |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| ドライバサポート | |
| OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000, Windows XP Embedded, DOS, Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10 |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -20 ～ 85℃ |
| 認証 | |
| EMC | CE, FCC |
| EMI | EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class B |
| EMS | EN 55024 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11 (DIPS) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

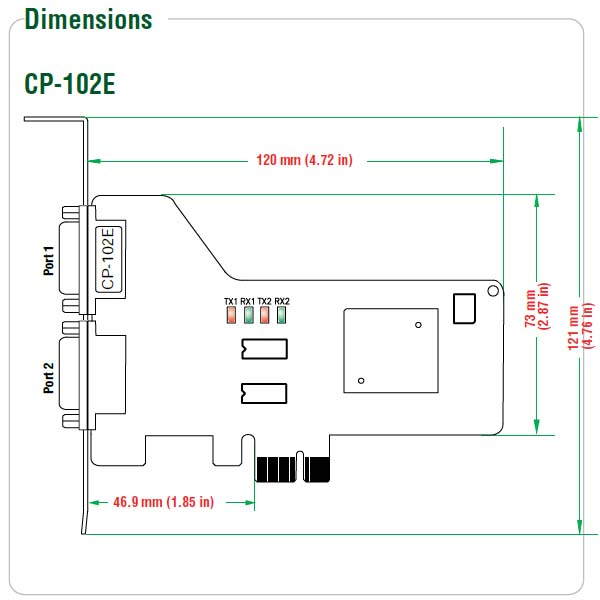

サイズ（単位 = mm）
| CP-102E | 2ポート RS-232C PCI Express x1 スマートシリアルボード |
|---|
CP-102E/102ELシリーズ 製品一覧
| CP-102E | 2ポートRS-232CスマートPCI Expressボード |
| CP-102EL-DB9M | 2ポートRS-232CスマートPCI Expressボード |
