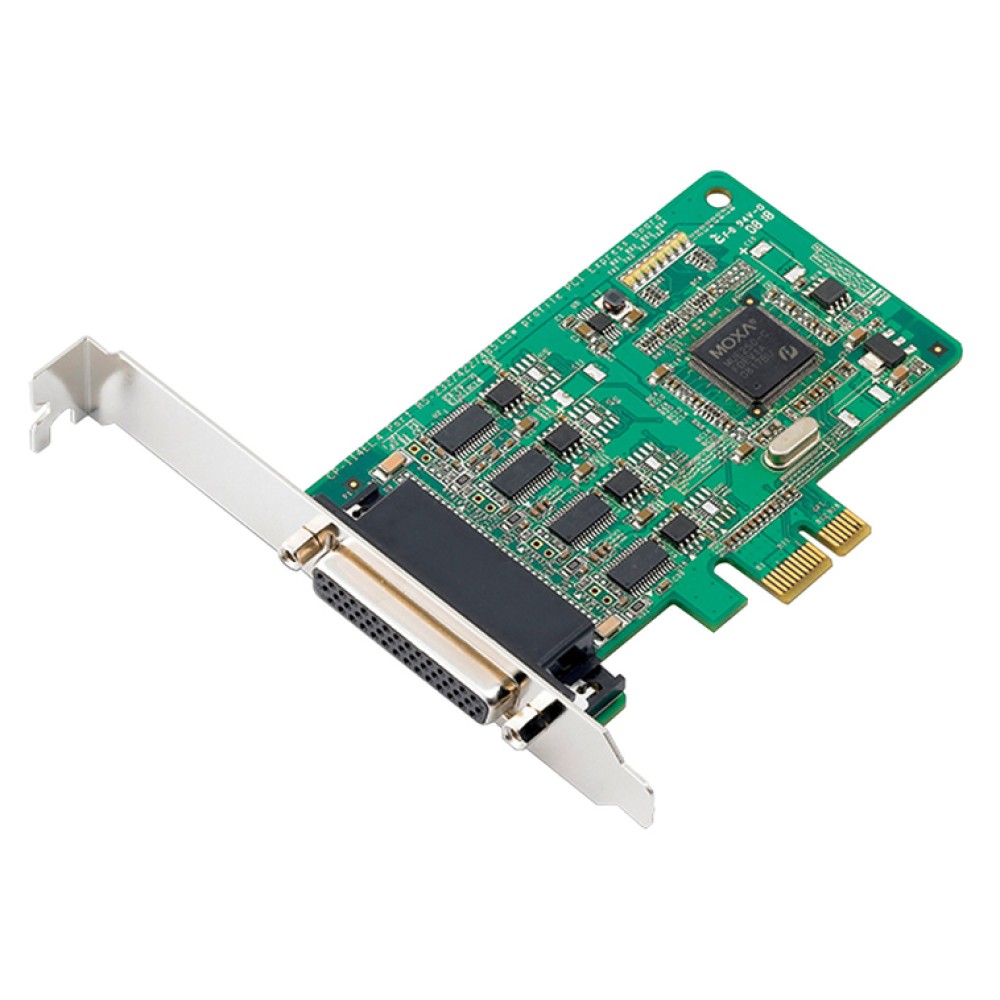

CP-114EL-DB25M
4ポートRS-422/485スマートPCI Expressボード+2KVアイソレーション
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PCI Express x1準拠
- 最大921.6 Kbpsボーレートによる高速データ伝送
- 128-byte FIFOおよびオンチップハードウェア、ソフトウェアフローコントロール
- スモールサイズPCにフィットするロープロファイルフォームファクタ
- Windows 2000, XP/2003/Vista/2008/7 x86 & x64, Linux 2.4/2.6 ドライバ提供
- 15 KV ESDプロテクション(オンボード)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
CP-114ELおよびCP-114EL-Iは、POSおよびATMアプリケーションのために設計されたスマートな4ポートPCI Expressボードです。ボードは、工業オートメーションエンジニアおよびシステムインテグレータから最も要望のある製品です。Windows、Linux、Unixを含む多くの異なるオペレーティングシステムをサポートします。更にボードの各4つのRS-232C/422/485シリアルポートは、最高921.6Kbpsボーレートをサポートしています。CP-114ELおよびCP-114EL-Iは、異なる多くのシリアル周辺装置とのコンパチビリティを確実にするためにフルモデムコントロール信号を提供します。またPCI Express"x1"クラシフィケーションは、いかなるPCI Expressスロットにもインストールを可能とします。
スモールフォームファクタ
CP-114ELおよびCP-114EL-Iは、いかなるPCI Expressスロットにも互換性があるロープロファイルボードです。ボードは、3.3VDC電源を必要とするだけでありShoeBoxから標準サイズPCまでのいかなるホストにもフィットするボードであることを意味します。
Windows、Linuxのために提供されるドライバ
Moxaは、多種多様なオペレーティングシステムを引き続きサポートしています。勿論、CP-114EL/EL-Iボードも例外でありません。信頼できるWindows COMおよびLinux TTYドライバは、すべてのMoxaボードに対して提供します。この他のオペレーティングシステム、例えばWEPOSは、エンベデッド統合アプリケーションをサポートしています。
| ハードウェア | |
| 通信コントローラ | 16C550Cコンバーチブル |
|---|---|
| バス | PCI Express×1 |
| コネクタ | DB44(F) |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485 |
| ポート数 | 4 |
| ボード数 | 4枚/PC (max.) |
| シリアルラインプロテクション | |
| ESDプロテクション | 15KV(オンボード/CP-114EL-I) |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップバイト | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/O アドレス | BIOSによりアサイン |
| IRQ | BIOSによりアサイン |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-4線 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-2線 | Data+(B), Data-(A), GND |
| ドライバサポート | |
| OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000, Windows XP Embedded, Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10, DOS |
| メカニカル | |
| サイズ | CP-114EL: 67.21 x 103 mm CP-114EL-I: 67.21 x 135 mm |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -20 ～ 85℃ |
| 認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000 |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | CP-114EL: 2,347,197時間 CP-114EL-I: 603,671時間 |
| 電源 | |
| 消費電力 | CP-114EL: 835 mA @ 3.3 VDC CP-114EL-I: 1,170 mA @ 3.3 VDC |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| CP-114EL/EL-I | 4ポートRS-422/485スマートPCI Expressボード＋2 KVアイソレーションプロテクション |
|---|
CP-114ELシリーズ 製品一覧
| CP-114EL | 4ポートRS-422/485スマートPCI Expressボード+2KVアイソレーション |
| CP-114EL-DB9M | 4ポートRS-422/485スマートPCI Expressボード+2KVアイソレーション |
| CP-114EL-DB25M | 4ポートRS-422/485スマートPCI Expressボード+2KVアイソレーション |
| CP-114EL-I | 4ポートRS-422/485スマートPCI Expressボード+2KVアイソレーション |
| CP-114EL-I-DB25M | 4ポートRS-422/485スマートPCI Expressボード+2KVアイソレーション |
| CP-114EL-I-DB9M | 4ポートRS-422/485スマートPCI Expressボード+2KVアイソレーション |
