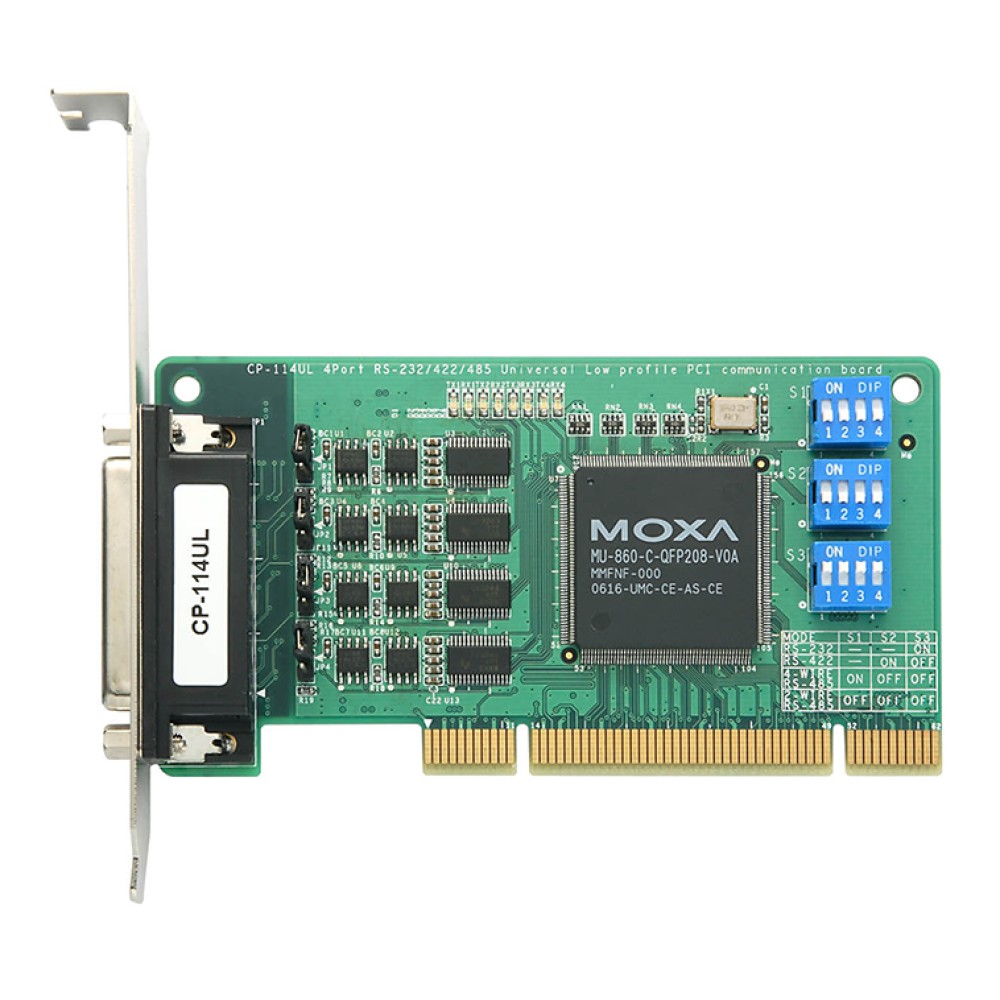

CP-114UL-DB9M
4ポート RS-232C/422/485ユニバーサルPCIシリアルボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- トップパフォーマンス700Kbps以上のデータスループット
- 128バイトFIFOおよびオンチップハードウェア、ソフトウェアフロー制御
- ユニバーサルPCI準拠3.3/5V PCI およびPCI-X
- シリアル通信スピード最大921.6Kbps
- Windows (2000, XP/2003/Vista/2008/7 x86/x64, 9X/ME/NT), Windows CE 5.0/6.0, Windows XP Embedded, DOS, Linux 2.4, Linux 2.6 (x86/x64), FreeBSD 4/5, QNX 6, SCO Open Server 5/6, UnixWare 7ドライバ提供
- オンボードLEDディスプレイによる容易なメンテナンス
- オンボード15KV ESDおよび2KVオプティカルアイソレーション保護
- -40 ～ 85℃ワイド温度環境サポート
主要なWindowsおよびLinux/Unixドライバをサポート
Moxaは、様々なオペレーティングシステムをサポートしています。その中でCP-114UL/UL-Iも例外ではありません。信頼されたWindows COMおよびLinux/Unix TTYドライバは、すべてMoxaのボードに提供されます。また、例えばWEPOSのようなオペレーティングシステムは、組み込まれたインテグレーションのためのアプリケーションをサポートしています。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MoxaのCP-114UL/UL-Iシリーズ・マルチポートシリアルボードは、長距離伝送、マルチポイント、PCベースデータ収集アプリケーションを必要とする産業オートメーション・システムインテグレータのために設計されています。RS-485通信を確実に実行するオンチップのMoxa特許自動データ方向制御(ADDC)は、ラインドライバのイネーブル、デセーブルの正確なタイミングコントロールを実現します。
CP-114UL/UL-Iボードは、RS-485をRS-232Cのように簡単に制御することができるオンチップADDC®を使用したMoxa のTurbo Serial Engine™チップを搭載しています。RS-485モードにおいてシリアルポートは、1.2kmの距離範囲の中で最大31台のRS-485デバイスをデージーチェーン接続ができます。長距離にわたるRS-485通信するために2KVオプティカルアイソレーション保護が必要です。この結果、外部からのスパイクノイズやサージによる機器の損傷を回避できます。
| ハードウェア | |
| 通信コントローラ | MU860 (16C550Cコンバーチブル) |
|---|---|
| Bus | 32ビット、ユニバーサルPCI |
| コネクタ | DB44(F) |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485 |
| ポート数 | 4 |
| 最大ボード数 | 4 / PC (最大) |
| ESDプロテクション | 15KVオンボード |
| アイソレーション | 2KV (CP-114UL-Iのみ) |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/Oアドレス | BIOSによるアサイン |
| IRQ | BIOSによるアサイン |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 4線式 RS-485 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 2線式 RS-485 | Data+(B), Data-(A), GND |
| ドライバサポート | |
| OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, Linux 2.2 (x86), Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10, DOS, FreeBSD 4.x/5.x |
| メカニカル | |
| サイズ | CP-114UL: 64.4 x 120 mm CP-114UL-I: 64.4 x 130 mm |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 55℃ ワイド温度モデル : -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -40 ～ 85℃ |
| 認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 22, FCC Part 15B Class B |
| EMS | CP-114UL: IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m CP-114UL-I: IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 114,223時間 |
| 電源 | |
| 電力消費量 | CP-114UL: 320 mA @ 5 VDC CP-114UL-I: 465 mA @ 5 VDC |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
Dimensions
| CP-114UL | 4ポートRS-232C/422/485ロープロファイルユニバーサルPCIボード, 0～55℃動作温度 |
|---|---|
| CP-114UL-DB9 | 4ポートRS-232C/422/485ロープロファイルユニバーサルPCIボード, 0～55℃動作温度 (DB9/Mケーブル含む) |
| CP-114UL-DB25 | 4ポートRS-232C/422/485ロープロファイルユニバーサルPCIボード, 0～55℃動作温度 (DB25/Mケーブル含む) |
| CP-114UL-I | 4ポートRS-232C/422/485ロープロファイルユニバーサルPCIボード, オプティカルアイソレーション, 0～55℃動作温度 |
| CP-114UL-I-DB9 | 4ポートRS-232C/422/485ロープロファイルユニバーサルPCIボード, オプティカルアイソレーション, 0～55℃動作温度 (DB9/Mケーブル含む) |
| CP-114UL-I-DB25 | 4ポートRS-232C/422/485ロープロファイルユニバーサルPCIボード, オプティカルアイソレーション, 0～55℃動作温度 (DB25/Mケーブル含む) |
| CP-114UL-T | 4ポートRS-232C/422/485ロープロファイルユニバーサルPCIボード, -40～85℃動作温度 |
| CP-114UL-I-T | 4ポートRS-232C/422/485ロープロファイルユニバーサルPCIボード, オプティカルアイソレーション, -40～85℃動作温度 |
接続ケーブル
| CBL-M44M9x4-50 | DB44(M) ⇒ 4 x DB9(M)ケーブル |
|---|---|
| CBL-M44M25x4-50 | DB44(M) ⇒ 4 x DB25(M)ケーブル |
CP-114ULシリーズ 製品一覧
| CP-114UL w/o Cable | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード |
| CP-114UL-DB25M | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード |
| CP-114UL-DB9M | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード |
| CP-114UL-I | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード |
| CP-114UL-I-DB25M | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード |
| CP-114UL-I-DB9M | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード |
| CP-114UL-T | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード |
