CP-132N-T
2ポート RS-422/485 Mini PCI Expressボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Mini PCIeインターフェースサポート
- 921.6 kbpsの最大ボーレートによる高速データ転送
- 128バイトFIFOおよびオンチップH/W、S/Wフロー制御
- WindowsやLinuxを含む幅広いOSに対応したドライバの提供
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

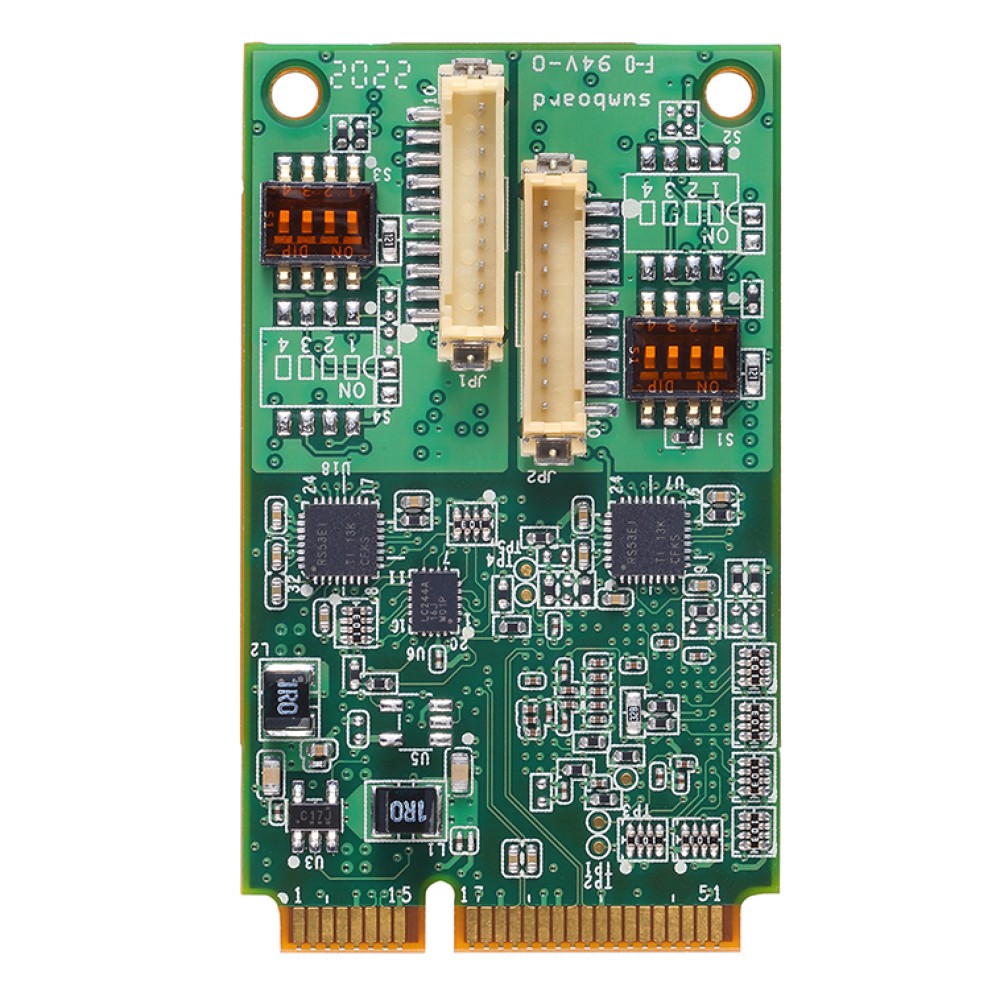

CP-132Nは、産業用オートメーションシステムおよび産業用PCメーカ向けに設計されたMini PCI Expressマルチポートシリアルボードです。
CP-132Nは、一般的なオペレーティングシステムと互換性があり、最大921.6kbpsのデータレートをサポートしています。また、1kVのライン間サージ保護と2.5kVの絶縁 (Iモデル) を提供するので、幅広い産業環境での互換性を確保します。さらに、CP-132NにはDIPスイッチが組み込まれているため、さまざまな環境やアプリケーションに応じて、ターミネーションおよびプルハイ/ロー抵抗の調整が簡単にできます。
1.2km以内に最大31台のデバイスを接続できるRS-485マルチドロップ機能
CP-132Nシリーズボードは2つのRS-422/485シリアルポートを搭載し、各ポートあたり最大921.6kbpsのデータレートを実行することができます。RS-485モードでは、1.2kmの範囲内でデイジーチェーン接続された最大31台のRS-485デバイスを接続することができます。長距離のRS-485通信には、機器の損傷を防ぐために2.5kVの電気絶縁保護が付属しているCP-132N-I-Tモデルがあります。
製品化までの時間を短縮するMini PCI Expressマルチポートシリアルボードの新ファミリー
Moxaの新しいMini PCI Expressマルチポートシリアルボードファミリーは、カスタマイズされた拡張ニーズを満たすことができるため、OEMおよびシステムインテグレータの市場投入までの時間を短縮することができます。また、これには、さまざまなアプリケーションのための絶縁および非絶縁RS-232C/422/485通信カードが含まれています。
シリアルボードは、ハイパフォーマンスの16C950互換UARTを使用し、すべての一般的なオペレーティングシステムと互換性のある4ポートおよび2ポートバージョンを提供します。最大921.6kbpsのデータレートをサポートし、128バイトの送受信FIFOを備えています。シリアルボードは、-40～85℃のワイド温度範囲で動作します。すべてのモデルのパッケージにはドアバケットがついているので、Moxa IPC拡張スロットにシリアルボードをインストレーションすることができます。
| シリアルインターフェース | |
| 通信コントローラ | 16C550C コンパチブル |
|---|---|
| Bus | Mini PCI Express |
| コネクタ | DB9 male |
| FIFO | 128バイト |
| ポート数 | 2 |
| シリアル規格 | RS-422, RS-485 |
| ボーレート | 50 bps ～ 921.6 kbps (非標準ボーレートサポート) |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | 無し, 偶数, 奇数, スペース, マーク |
| フロー制御 | None, XON/XOFF |
| 絶縁 | 2.5 kV (Iモデル) |
| シリアル信号 | |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| シリアルソフトウェア機能 | |
| Windowsドライバ | Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022 |
| Linuxドライバ | Linux kernel 4.x, Linux kernel 5.x |
| 電源パラメータ | |
| 入力電流 | CP-132N-T：487 mA @ 3.3 VDC CP-132N-I-T：533 mA @ 3.3 VDC |
| メカニカル | |
| サイズ | 30 × 50.95 mm |
| 環境 | |
| 動作温度 | -40 ～ 85℃ |
| 保管温度 (パッケージ含む) | -20 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 規格と認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | CP-132N-I-T：4,128,967 時間 CP-132N-T：3,583,931 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
CP-132N-T
CP-132N-I-T
| CP-132N-T | 2ポート RS-422/485 Mini PCI Expressボード |
|---|
アクセサリ (別売り)
| コネクタ | |
| Mini DB9F-to-TB | DB9メス - ターミナルブロックコネクタ |
|---|---|
| ケーブル | |

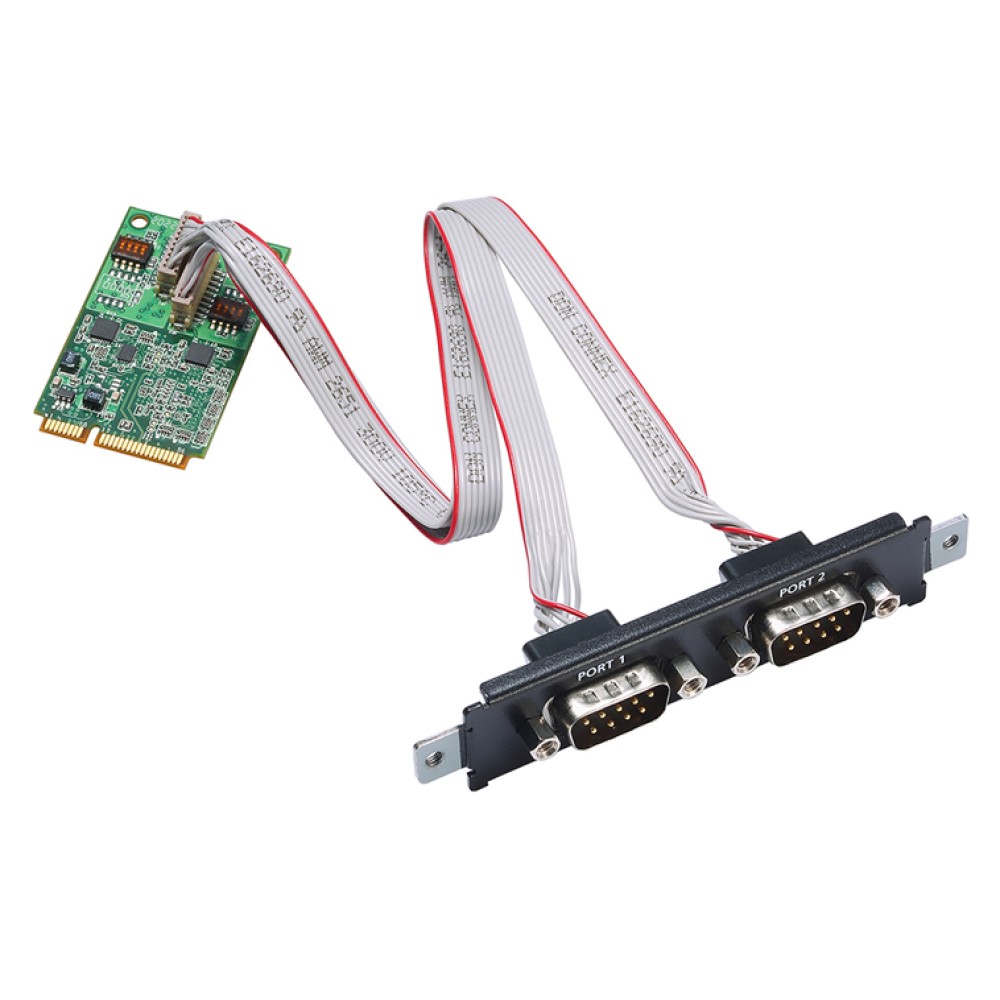

| CBL-M9HSF1x10H-15-02 | 10ピンメス - 1 DB9オス シリアルケーブル 15cm 対応モデル：CP-132N-T |
CP-132Nシリーズ 製品一覧
| CP-132N-I-T | 2ポート RS-422/485 Mini PCI Expressボード |
| CP-132N-T | 2ポート RS-422/485 Mini PCI Expressボード |
