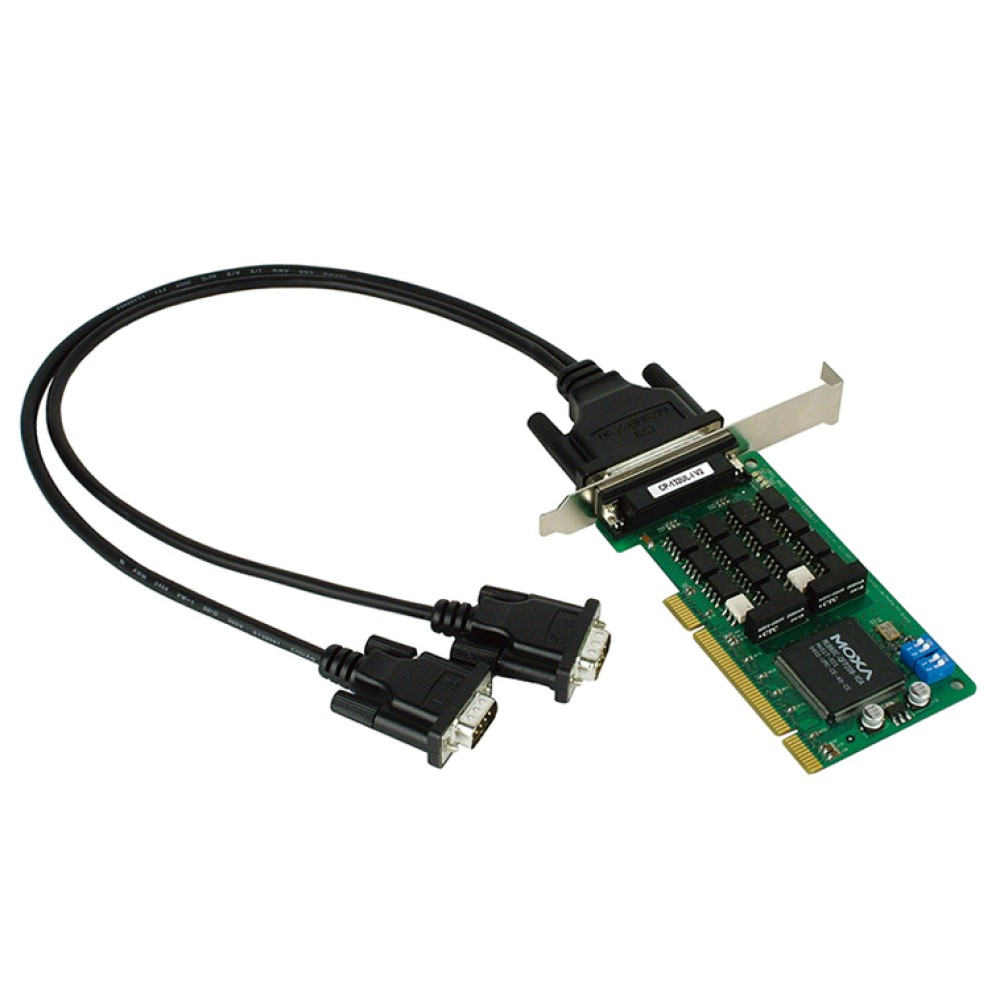

CP-132UL-I-DB9M
2ポートRS-422/485ユニバーサルPCI シリアルボード,2kV光絶縁保護
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 800Kbps以上のデータ処理能力
- ADDC対応の2ポートRS-422/485インターフェース、921.6Kbps最大
- 2線式/4線式のRS-485、1.2kmまで通信可能
- 15kV ESDサージ保護搭載、2kV光絶縁保護付(CP-132UL-I V2のみ)
- 128バイトFIFO、ハードウェア/ソフトウェア・フロー制御搭載
- 3.3/5V PCIやPCI-X互換のユニバーサルPCIバス
- Windows (7, Vista, 2003, XP, 2000, 98, ME), WinCE 5.0, Linux, Unixドライバに対応
- 省スペースPCにも装着可能なロープロファイル・サイズ(MD1)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-132UL/CP-132UL-Iは工業自動化システムインテグレータ向けの高性能マルチポート・シリアルボードです。長距離マルチポイントPCベースデータ収集アプリケーションに最適です。
精密なRS-485通信用の自動データ方向制御機能搭載
RS-485通信で送信ドライバをオン/オフするには正確なタイミング制御が必要です。MoxaのADDC®対応のTurbo Serial Engine™(ターボシリアルエンジン)チップを搭載したことにより、RS-485パケットの伝送は、RS-232Cを利用する場合と同じように簡単です。
RS-485マルチドロップ方式で1.2km以内、最大31台のデバイスまで接続可能
ユニバーサル・マルチポート・シリアルボードCP-132UL にはRS-422/485シリアルを2ポート持っていて、各ポートが最大921.6Kbps通信速度を実現できます。RS-485モードの場合では、1.2km以内でバス接続したRS-485デバイスを最大31台まで接続することが可能で、また、ノイズ保護のため、長距離RS-485通信用の2kV光絶縁保護付のタイプもあります。
| ハードウェア | |
| 通信コントローラ | MU860(16C550C互換) |
|---|---|
| コネクタ | DB-25(メス) |
| バス・インターフェース | 32ビット、ユニバーサルPCI |
| シリアルインターフェイス | |
| 標準シリアルポート | RS-422/485 |
| ポート数 | 2 |
| 最大ボード数 | 4 / PC (最大) |
| サージ保護 | 15KV ESDサージ保護搭載 |
| パフォーマンス | |
| 通信速度 | 50bps ～ 921.6Kbps |
| シリアル通信設定 | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フローコントロール | RTS/CTS, XON/XOFF |
| IRQ, I/O アドレス | BIOSにより割当て |
| シリアル信号 | |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), RTS+(B),RTS-(A), CTS+(B), CTS-(A), GND |
| 4線式RS-485 | TxD+(B), TxD-(A), RxD+(B), RxD-(A),GND |
| 2線式RS-485 | Data+(B), Data-(A), GND |
| ドライバサポート | |
| OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, Linux 2.2 (x86), Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10, DOS, FreeBSD 4.x/5.x |
| メカニカル | |
| サイズ | 64.5×120mm |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 保管温度 | -20 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 認定規格 | EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B |
| 電源 | |
| 消費電力 | CP-132UL : 120mA @+5V CP-132UL-I : 490mA @+5V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ
| CP-132UL | 2ポートRS-422/485ボード |
|---|---|
| CP-132UL-I | 2ポートRS-422/485ボード、2kV光絶縁保護付き |
接続ケーブル
| CBL-M25M9x9-50 | DB25(M) ⇒ 2ポートDB9オス接続ケーブル |
|---|
CP-132ULシリーズ 製品一覧
| CP-132UL-DB9M | 2ポートRS-422/485ユニバーサルPCI シリアルボード,2kV光絶縁保護 |
| CP-132UL-I-DB9M | 2ポートRS-422/485ユニバーサルPCI シリアルボード,2kV光絶縁保護 |
| CP-132UL-I-T | 2ポートRS-422/485ユニバーサルPCI シリアルボード,2kV光絶縁保護 |
| CP-132UL-T | 2ポートRS-422/485ユニバーサルPCI シリアルボード,2kV光絶縁保護 |
