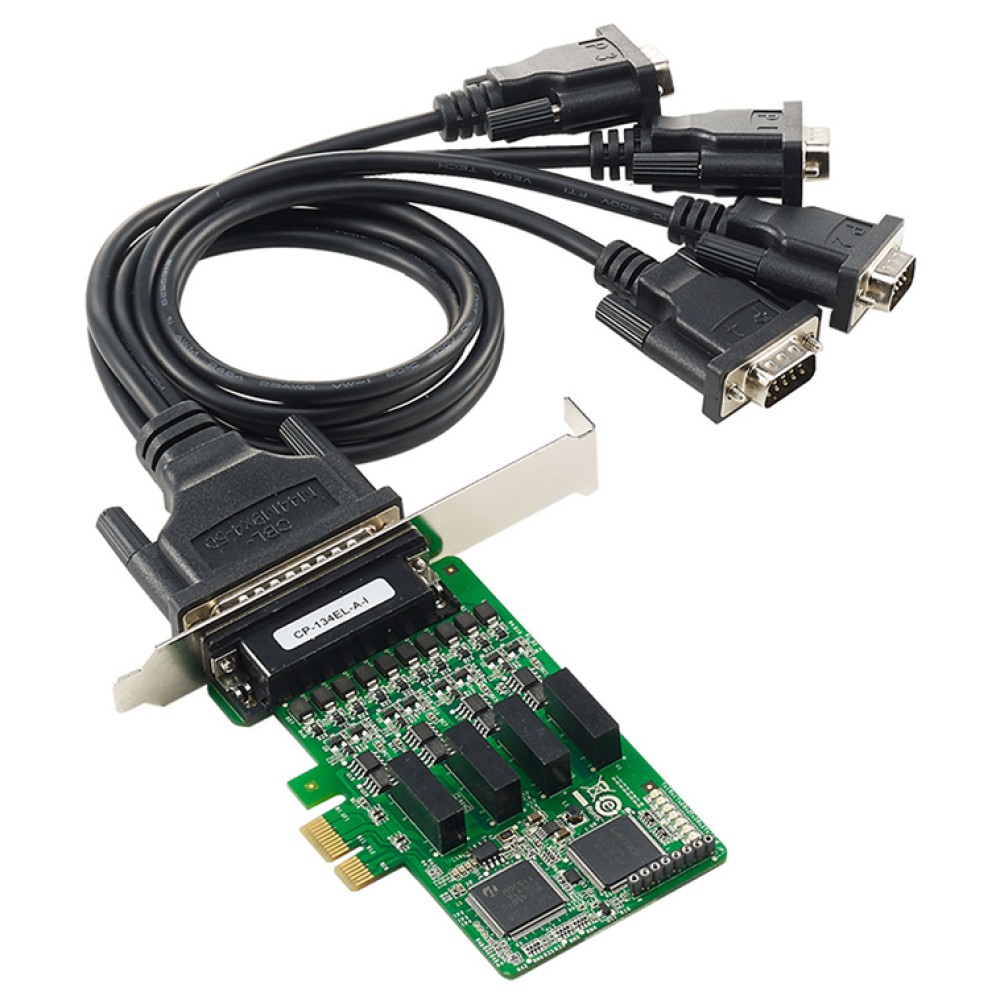

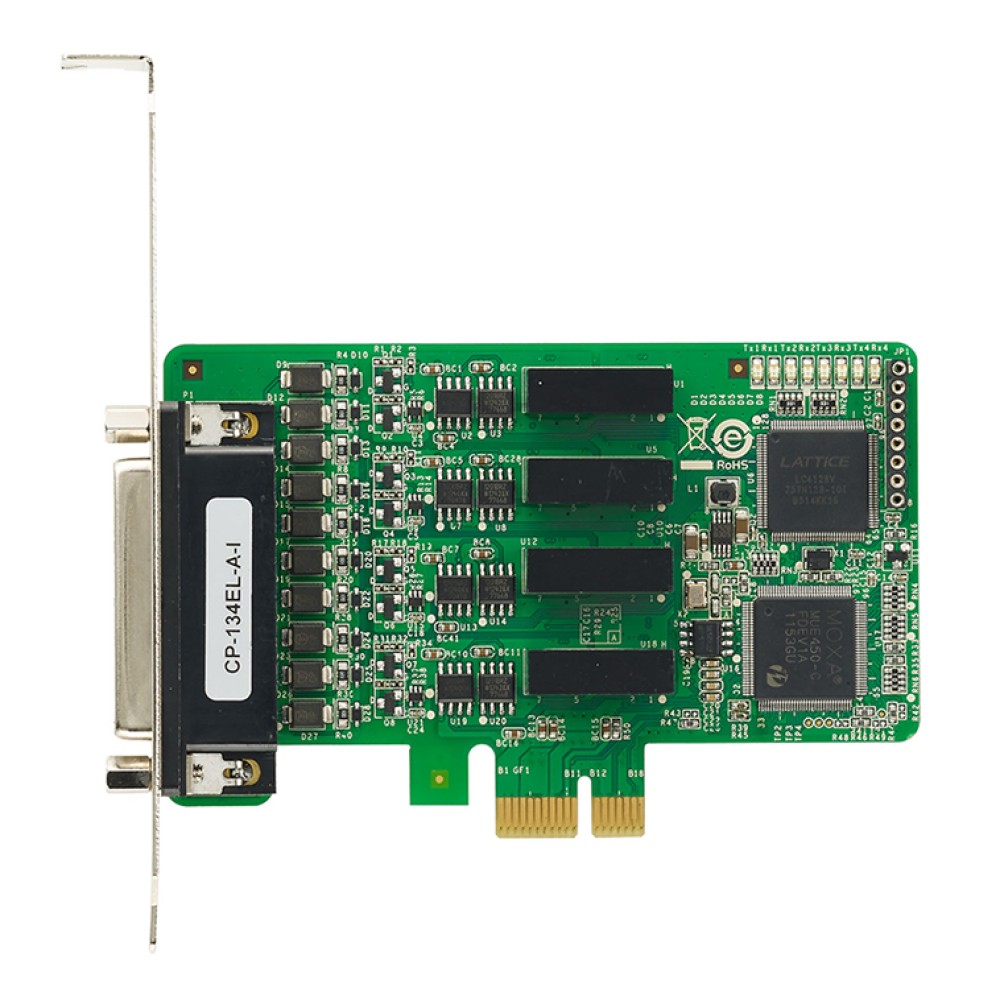

CP-134EL-A-I-DB25M
4ポートRS-422/485 PCI Expressボード,4kV サージおよび2kV電気的アイソレーション,インテリジェントRS-485技術
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PCI Express x1準拠
- シリアル通信スピード最大921.6 Kbps
- インテリジェントRS-485技術による設定、トラブルシューティンが容易
- 128-byte FIFOおよびon-chip S/W フロー制御
- RS-232C/422/485用各種接続ケーブルボックス
- 最新版 Windows、LinuxおよびUnix用ドライバ提供
- オンボードLEDディスプレイおよびマネージメントソフトウェアによる容易なメンテナンス
- 15kV ESD、4kVサージおよび2kV電気的アイソレーションオンボード
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-134EL-A-IスマートPCI Expressマルチポートシリアルボードは、POSおよびATMアプリケーションおよび産業オートメーションシステム製造会社やシステムインテグレータのために設計されています。CP-134EL-A-Iは、すべての一般的なオペレーティングシステムと互換性がありまた、各8シリアルポートは、データレート最大921.6 kbpsのサポートおよび幅広い範囲のシリアル周辺装置との互換性を保証するフルモデムコントロール信号を提供します。さらに、CP-134EL-A-Iは、PCI Express ｘ 1バスで動作するのでいかなるPCI Expressスロットにインストールすることができます。
Moxa独自のインテリジェントRS-485技術によりRS-485の設置およびトラブルシューティングが容易（特許出願中）
RS-485ネットワークの設定は比較的簡単です。電源投入するとネットワークに接続しているデバイスは、データの送信および受信を開始します。多くの場合、エンジニアは、ネットワークに沿って戦略的なポイントにプルアップ/プルダウンおよびターミネータを設定するためのシステム調整を行う必要があります。Moxaの新しいインテリジェントRS-485技術は、RS-485ネットワークを容易に構成することができるユーザフレンドリーなインターフェースを提供します。インテリジェントRS-485は、2つの基本的な機能を提供します：(1)ワンクリック設置により自動的にネットワークトポロジを分析して、ターミネータとプルアップ/プルダウンを調節します。そして(2)ワンクリックトラブルシューティングにより不完全なネットワークを現実的にするために何を変更すべきかについて表示します。
ビデオ(英語版)
| ハードウェア | ||
| 通信コントローラ | 16C550C互換 | |
|---|---|---|
| Bus | PCI Express x1 | |
| シリアルインターフェース | ||
| ポート数 | 4 | |
| シリアル規格 | CP-118E-A-I： RS-422/485 | |
| PCあたりの最大ボード数 | 4 | |
| シリアルライン保護 | ||
| ESD保護 | 1KV オンボード | |
| サージ保護 | 4kV | |
| 電気的アイソレーション | 2 kV | |
| パフォーマンス | ||
| ボーレート | 50bps～921.6Kbps | |
| シリアル通信パラメータ | ||
| データビット | 5、6、7、8 | |
| ストップビット | 1、1.5、2 | |
| パリティ | None、奇数、偶数、スペース、Mark | |
| フロー制御 | RTS/CTS、XON/XOFF | |
| シリアル信号 | ||
| RS-422 | TxD+(B)、TxD-(A)、RxD+(B)、RxD-(A)、GND | |
| RS-485-4線 | TxD+(B)、TxD-(A)、RxD+(B)、RxD-(A)、GND | |
| RS-485-2線 | Data+(B)、Data-(A)、GND | |
| オペレーティングシステム | ||
| Windows Real COMドライバ | Windows 2000/XP/2003/Vista/2008/7/8/8.1 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64) | |
| Fixed TTYドライバ | QNX 6、SCO OpenServer、UnixWare 7、Solaris 10 (x86/x64) | |
| Linux Real TTYドライバ | Linux 2.4.x、2.6.x、3.x | |
| Note | 最新のドライバのサポートは、Moxaのサイトをご覧ください | |
| メカニカル | ||
| サイズ | 67.2 x 103mm | |
| 環境 | ||
| 動作温度 | 0～55℃ | |
| 保管温度 | 20～85℃ | |
| 相対湿度 | 5～95% (結露なきこと) | |
| 高度 | 最大2000m | |
| 規格および認証 | ||
| EMC | CE、FCC | |
| EMI | EN 55022、EN 61000-3-2、EN 61000-3-3、FCC Part 15 Subpart B Class B | |
| EMS | EN 55024、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、 IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11 (DIPS) | |
| グリーン製品 | RoHS、CRoHS、WEEE | |
| MTBF (mean time between failures) | ||
| 時間 | 433,077hrs | |
| Database | Telcordia (Bellcore)、GB | |
| 電源 | ||
| 電力消費量 | 3,414mA @ 3.3V | |
| 保証 | ||
| 保証期間 | 5年間 | |
| 詳細 | Moxa社 製品保証方針 | |

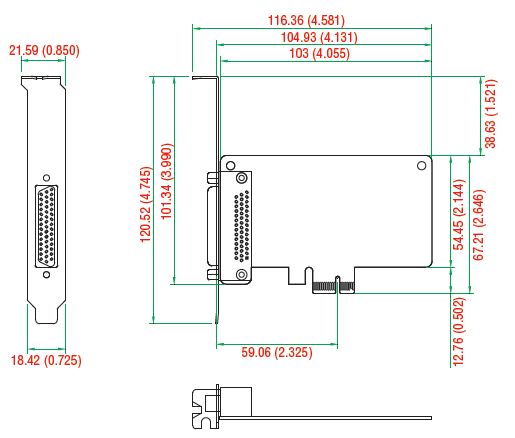

サイズ (単位=mm（inch）)
| CP-134EL-A-I-DB25M | 4ポートRS-422/485ロープロファイルPCI Expressボード 4kVサージおよび2kV電気的アイソレーション DB25(M)ケーブル インテリジェントRS-485技術 |
|---|
CP-134EL-A-Iシリーズ 製品一覧
| CP-134EL-A-I | 4ポートRS-422/485 PCI Expressボード,4kV サージおよび2kV電気的アイソレーション,インテリジェントRS-485技術 |
| CP-134EL-A-I-DB25M | 4ポートRS-422/485 PCI Expressボード,4kV サージおよび2kV電気的アイソレーション,インテリジェントRS-485技術 |
| CP-134EL-A-I-DB9M | 4ポートRS-422/485 PCI Expressボード,4kV サージおよび2kV電気的アイソレーション,インテリジェントRS-485技術 |
