CS1922
USB 3.0ハブ搭載 DCI 4K対応 2ポートUSB DisplayPort KVMP™スイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- USB 3.1 Gen 1ハブ搭載2.1chサラウンドサウンドオーディオ対応 2ポートDisplayPort KVMPスイッチ
- 1コンソール(USBキーボード、USBマウス、モニタ）からコンピュータ2台とUSBデバイス2台を操作可能
- コンピュータ切替方法 － プッシュボタン、ホットキー、マウス (*1)
- KVM、USB、オーディオは個別切替に対応
- 解像度 － DCI 4K(4,096×2,160＠60Hz)、UHD 4K(3,840×2,160＠60Hz)
- SuperSpeed 5Gbpsデータ転送速度対応 USB 3.1 Gen 1ハブを2ポート搭載
- DisplayPort 1.2 および HDCP 2.2準拠
- HDオーディオ対応(DisplayPortから再生する場合) (*2)
- ベースレスポンスに優れた2.1chサラウンドサウンドシステム
- 電源状態検知機能 － コンピュータの電源がOFFになると、電源が入っているコンピュータに自動切替
- MST(マルチストリームトランスポート)対応 (*3) － 3台までのモニタを1つのDisplayPortコネクタを介して表示可能
- DisplayPortデュアルモード(DP++)対応 (*4) － DisplayPort → HDMI/DVI DP++変換アダプタを使用して、HDMIまたはDVI信号に対応
- ホットプラグ対応 － 本製品の電源を落とすことなく、コンピュータの取り付け/取り外しが可能
- キーボードおよびマウスはエミュレーション/バイパス機能対応
- マルチプラットフォーム対応 － Windows、Linux、Mac
- 多言語キーボードマッピング － 日本語、英語、フランス語、ドイツ語対応
- Macキーボードエミュレーション対応 (*5)
- オートスキャンモード機能 － 全コンピュータのモニタリングが可能
- ファームウェアアップグレード対応
- マウスによるポート切替はマウスエミュレーションモードでのみ使用可能。3ボタンUSBホイールマウスのみサポート
- DisplayPortから出力される音声は、個別切替に対応していません。
- MST(マルチストリームトランスポート)機能をご利用になるには、DisplayPort 1.2 デイジーチェーン接続対応モニタまたは電源供給可能なDisplayPort MSTハブのいずれかを使用し、コンピュータはDisplayPort 1.2に準拠している必要があります。また、DisplayPort 1.2のチェーン接続構成において、DisplayPort 1.1対応ディスプレイは、最後尾となるように接続してください。
- DP++(DisplayPortデュアルモード)では、ディスプレイを1台使用するほとんどの場合において、アクティブアダプタの使用は必須ではありませんが、ビデオソースのDP++(DisplayPortデュアルモード)との互換性について不安がある場合には、アダプタのご使用を推奨いたします。
- PC/ATキーボードでもキーの組み合わせでMacキーボードの特殊キー入力が可能。Mac用キーボードも使用可能です。(Windowsマシンでは特殊キーが効きません)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
CS1922は、現在のコンピュータに対する高解像度および高速ファイル転送速度への要望に応えるUSB 3.0ハブ搭載2ポートUSB DisplayPort KVMP™スイッチです。CS1922は、最大解像度DCI 4K(4,096×2,160＠60Hz)対応、データ転送速度5GbpsのSuperSpeed USB 3.1 Gen 1対応ハブを搭載し、操作方法をさらに使いやすいように改良しました。
本製品は、DisplayPortを搭載したコンピュータ2台を1コンソール(USBキーボード、USBマウス、モニタ)から切り替えて操作できます。切替方法は、フロントパネルのプッシュボタン、マウス、ホットキーの3通りあり、いずれの方法も簡単にコンピュータを選択できます。さらに、コンピュータと本製品のUSBハブポートに接続されたUSBデバイスを個別に切り替えて操作できるATENの独自機能により、USBハブやUSBデバイス共有器を別途購入することなく、コンピュータ間でUSBデバイスの共有ができます。オーディオデバイスもコンピュータ間で共有でき、DisplayPortからのHDオーディオをお楽しみいただけます。
CS1922は、グラフィックデザインやアニメーション、映像編集、CADデザイン等、高精細な映像と大容量のデータ転送を行う用途に最適な製品です。
| コンピュータ接続数 | ダイレクト | 2 |
|---|---|---|
| コンソール接続数 | ローカル | 1 |
| コンピュータ側対応インターフェース | USB | |
| コンソール側対応インターフェース | USB | |
| ポート選択 | プッシュボタン、ホットキー、マウス | |

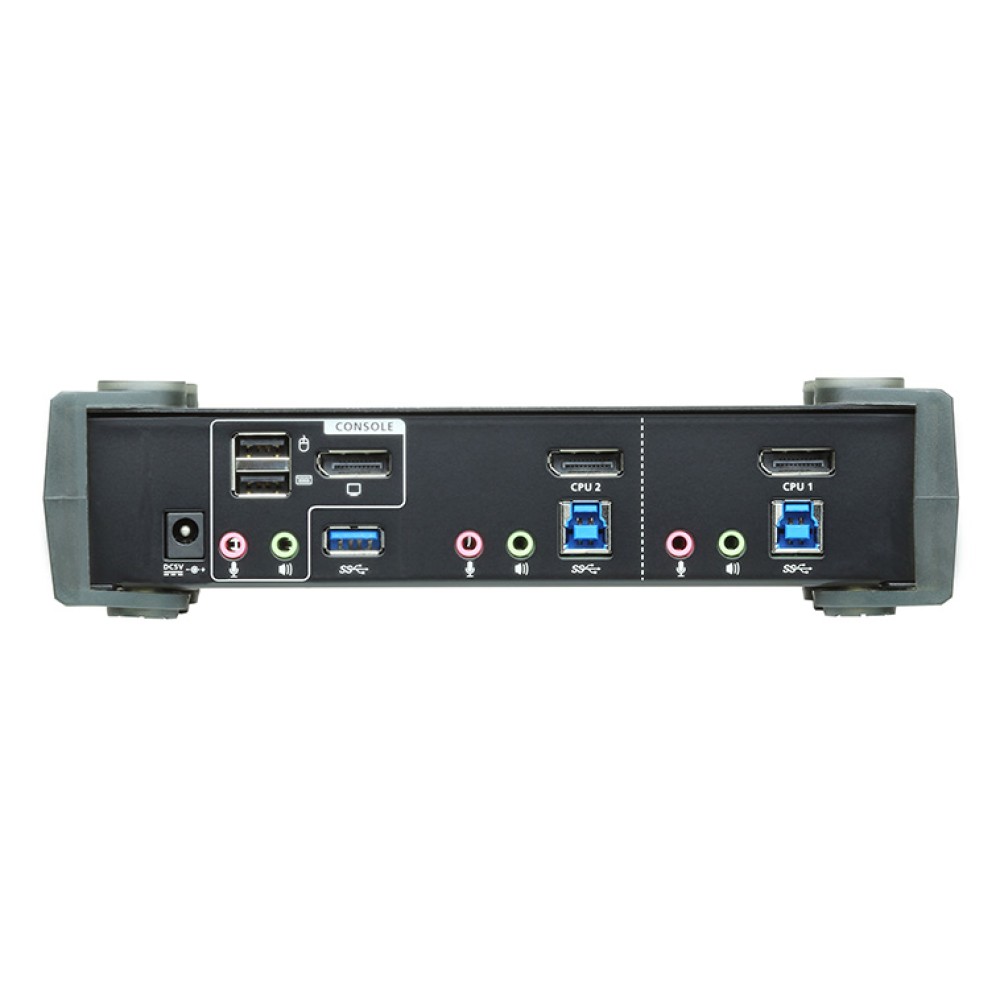

| コネクタ | KVMポート | キーボード/マウス：USB 3.1 Gen 1 Type-B メス×2 モニタ：DisplayPort メス×2 スピーカー：ステレオミニジャック×2 マイク：ステレオミニジャック×2 |
| コンソールポート | キーボード：USB 1.1タイプA メス×1 マウス：USB 1.1タイプA メス×1 モニタ：DisplayPort メス×1 スピーカー：ステレオミニジャック×2(フロント側×1、リア側×1) マイク：ステレオミニジャック×2(フロント側×1、リア側×1) | |
| 電源 | DC電源ジャック×1 | |
| USBハブ | USB 3.1 Gen 1 Type-A メス×2(フロント側×1、リア側×1) | |
| スイッチ | 選択 | プッシュボタン×2 |
| LED | USBリンク | グリーン×2 |
| オンライン/選択 | オレンジ×2 | |
| エミュレーション | キーボード/マウス | USB |
| スキャンインターバル | 1～99秒(ユーザ設定) / 5秒(デフォルト) | |
| 解像度 | 最大DCI 4K(4,096×2,160＠60Hz) | |
| 電源入力 | 電源アダプタ | 型番：0AD8-8005-40MG 入力：AC100V～240V 50/60Hz 出力：DC5V 4A |
| 消費電力 | 3.3W | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル、プラスチック |
| 重量 | 0.73 kg | |
| サイズ(W×D×H) | 210×88×55.5 mm | |

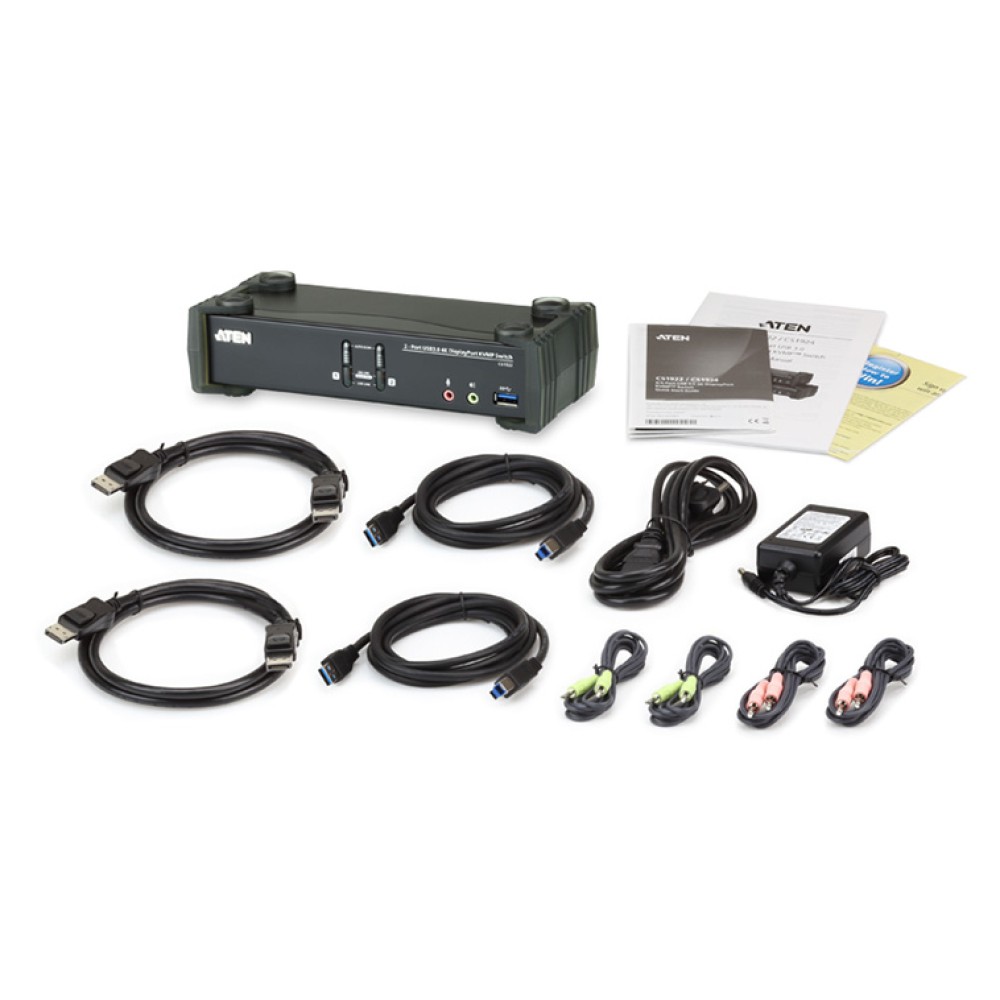

| 同梱品 | DisplayPortケーブル(1.5m)×2 USB 3.0ケーブル(1.8m)×2 オーディオケーブル(1.8m)×4 電源アダプタ×1 クイックスタートガイド×1 | |

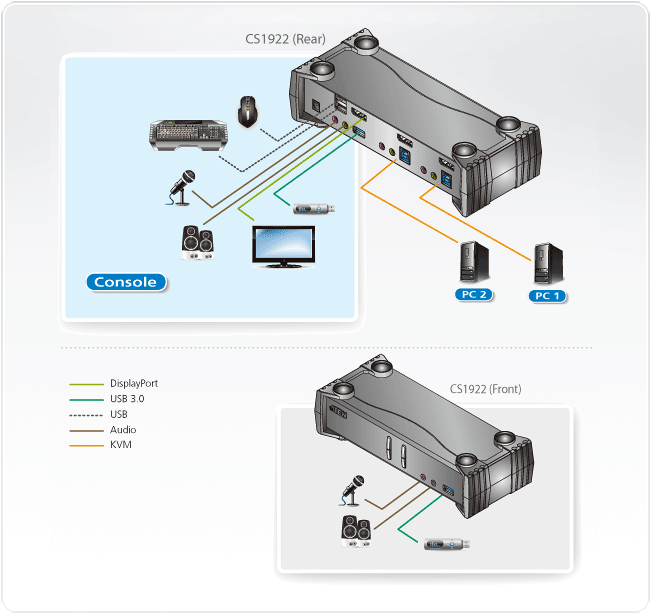

構成図
| CS1922 | USB 3.0ハブ搭載 DCI 4K対応 2ポートUSB DisplayPort KVMP™スイッチ |
|---|
