ATEN

CS84U

PS/2・USB対応 4ポート KVMスイッチ

主な製品特長


  • 1コンソールから4台のPCを切替操作 (コンソール、PC共にPS/2・USB & D-sub15ピン対応)
  • デュアルインターフェース - コンピューターおよびコンソールは、PS/2、USBの両インターフェースに対応
  • ビデオダイナシンク(ディスプレイエミュレーション) - コンソールモニターのEDIDを保存し、解像度を最適化
  • マルチプラットフォーム対応 - Windows、Linux、Mac、Sun
  • ポート切替方法 - プッシュボタン、ホットキー、マウス
  • 解像度 - 最大2,048×1,536、DDC2B準拠
  • コンソールマウスポートエミュレーション、多機能マウス対応
  • ゲーミングキーボード対応 *1
  • キーボードエミュレーション機能 - 選択されていないポートのコンピューターもエラーなく起動
  • Mac/Sunキーボードエミュレーション対応 *2, 3
  • 多言語キーボードマッピング - 日本語、英語、フランス語の各キーボードに対応
  • オートスキャンモード - 製品に接続されたコンピューターを自動的に切替表示
  • 電源状態検知機能 - コンピューターの電源がOFFになると、電源が入っている方のコンピューターに自動切替
  • ファームウェアアップグレード対応 *4
  • バスパワー対応

*1. キーボードのエミュレーション機能をOFFにする必要があります。
*2. PC/ATキーボードでもキーの組み合わせでSun/Macキーボードの特殊キー入力が可能。
*3. Sun/Mac用キーボードも使用可能です。(Windowsマシンでは特殊キーが効きません)
*4. USBタイプのKVMケーブル経由でアップグレードされます。

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


CS84Uは、1コンソールから4台のPCを切り替えることのできる、4ポートKVMスイッチです。製品にはコンソール、PC共に、PS/2・USB & D-sub15ピンのインターフェースに対応し、OSもWindows、Mac、Sun等のマルチプラットフォームに対応。また、ビデオダイナシンク機能搭載により、起動時のエラーを回避し最適な解像度で表示します。また、ポート切替操作は、プッシュボタン、ホットキーに加え、マウスホイールのダブルクリックでも可能。機能はシンプルでありながらも、コンソールの集約と切替に十分な機能を備えた、デスクトップ型モデルです。


機能 CS84U
コンピューター接続数 4
コンソール接続数 1
コンピューター側対応インターフェース キーボード PS/2、USB
マウス
コンソール側対応インターフェース キーボード PS/2、USB
マウス
ポート選択方法 プッシュボタン、ホットキー、USBマウス
コンピューター側コネクタ キーボード SPHDメス×4
マウス
モニター
コンソール側コネクタ キーボード ミニDIN6ピンメス×1
USBタイプAメス×1
マウス ミニDIN6ピンメス×1
USBタイプAメス×1
モニター D-sub15ピンメス×1
電源ジャック DC電源ジャック×1
スイッチ 選択 プッシュボタン×4
LED ポート選択 グリーン×4
オンライン オレンジ×4
キーボード・マウスエミュレーション PS/2、USB
スキャンインターバル 3、5、10、20秒/5秒(デフォルト)
電源仕様(オプション) バスパワー (別売アダプタ)
型番 : 0AD8-0005-10EG
入力 : AC 100 ~ 240V 50 ~ 60Hz
出力 : DC5V / 1A
消費電力 DC5V、1.2W
VGA解像度 最大2,048×1,536 @60Hz DDC2B準拠
動作環境 動作温度 0 ~ 50℃
保管温度 -20 ~ 60℃
湿度 0 ~ 80% RH、結露なきこと
ケース材料 メタル
重量 770g
サイズ(W×D×H) 210×87×55mm
同梱品 2L-5301UPケーブル×2
2L-5302UPケーブル×2
ユーザーガイド×1
対応KVMケーブル USB KVMケーブル 2L-5201U (1.2m)
2L-5202U (1.8m)
2L-5203U (3m)
2L-5205U (5m)

* 標準でPS/2・USBケーブル(2L-5301UP×2、2L-5302UP×2)が付属しています。



Detail

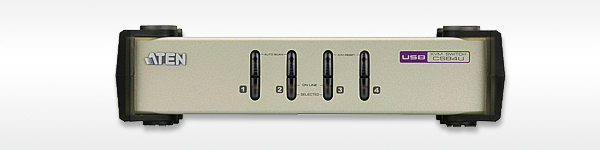

CS84U 前面

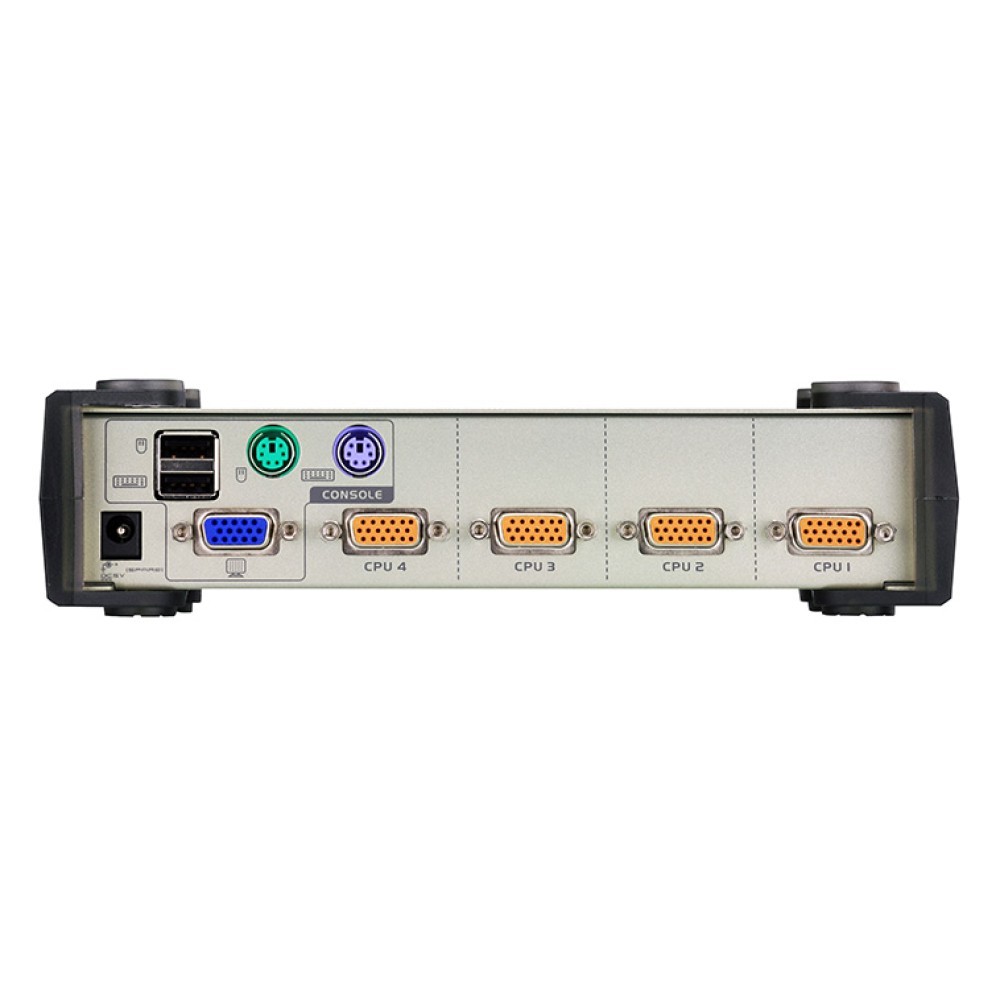

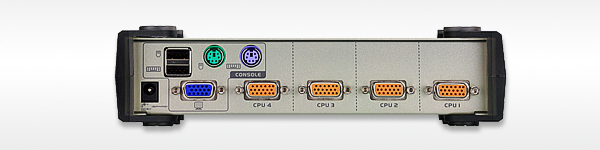

CS84U 背面

Diagram

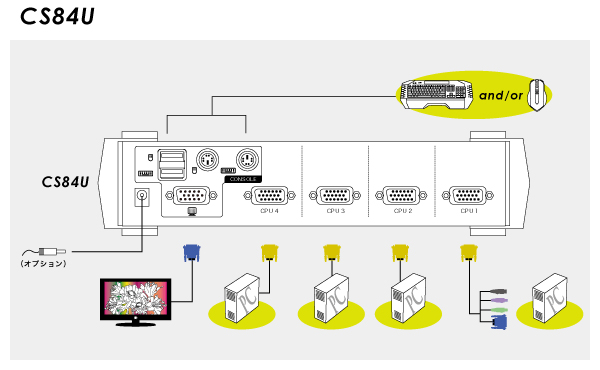

CS84U diagram

CS84U PS/2・USB対応 4ポート KVMスイッチ

オンサイト保守に対応しておりますか?

ATEN


メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
