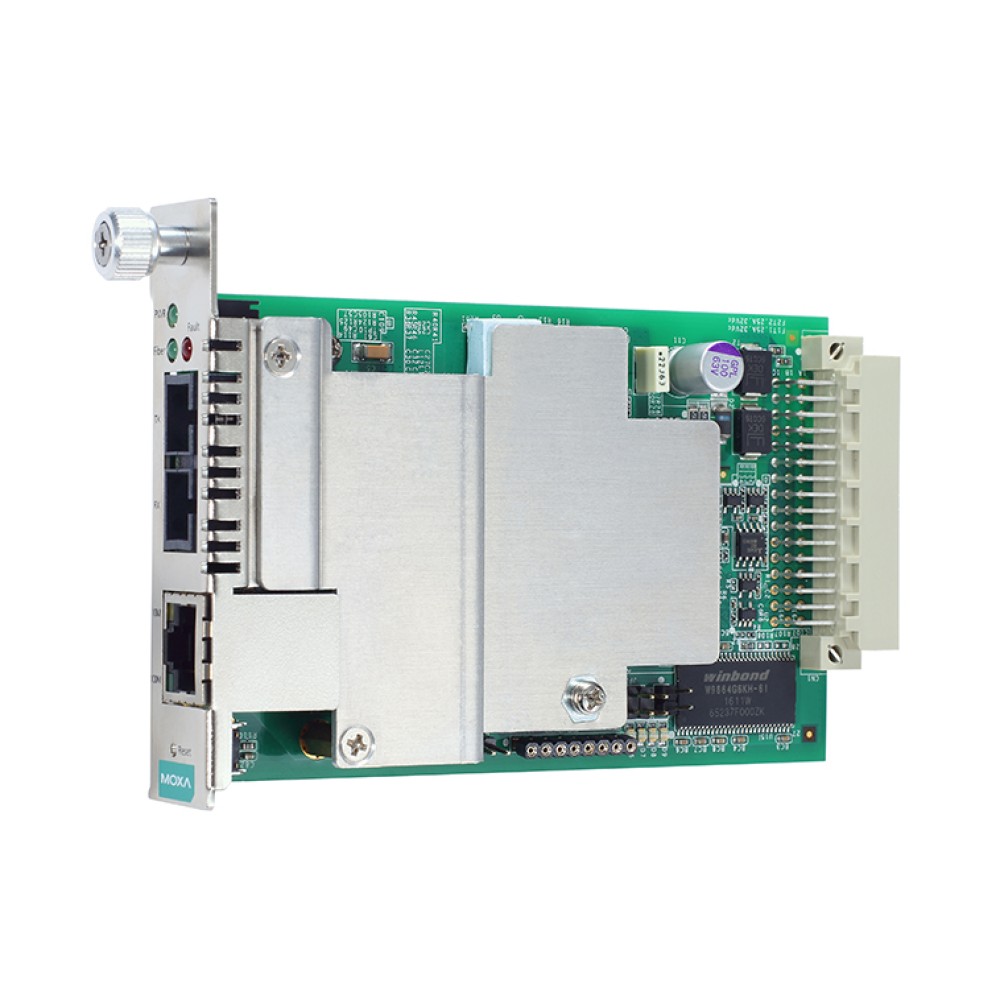

CSM-400-1214-T
NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- LFP(Link Fault Pass-through)およびFEF(リモート故障検出機能)
- ストア・アンド・フォワードモードおよびパススルーモードサポート
- オートネゴシエーション
- IEEE 802.3AH OAMプロトコルサポート
- Plug and Play
- ホットスワップ
- IPベースリモートマネジメント
- WDMタイプモジュールサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CSM-400モジュールは、NRack System™に収納するスライドインタイプのイーサネット－ファイバマネージドメディアコンバータです。モジュールは、10/100BaseT(X)から100BaseFX(SC/STコネクタ)へのメディア変換を提供し、NRack System™シャーシにインストールすることができます。 CSM-400モジュールは、LFP(Link Fault Pass-through)と FEF(リモート故障検出機能)をサポートすることでネットワークリンクの障害を容易にトラッキングし、ストア・アンド・フォワードとパススルーモードのサポート、リモート管理と監視用の802.3AM OAM、およびWDMタイプのファイバモジュールを使用してファイバケーブルコストを削減することができます。
アプリケーションノート
旅客情報システム(PIS) のための革新的なリモート管理
-
-
旅客情報システム(PIS*)は、ネットワーク上のさまざまな地点から収集された大量のデータに基づき、最新の情報を更新して乗客に提供します。このデータは、コントロールルームでリアルタイムに集約して管理する必要があります。 このアプリケーションノートでは、Moxaの新しい産業用メディアコンバータを使用して、データを一元的に管理し、フィールドデバイスのリモート管理に役立つ方法をご紹介しています。
*Passenger information System
高度交通管制システム(ATMS) のための革新的なリモート管理
-
-
都市環境における交通渋滞を解消するため、交通当局は、高度交通管制システム(ATMS*)を利用して、交通の流れを制御しています。高度な通信技術により、さまざまな高速道路、交差点、橋梁などの交通状況をリアルタイムで更新するデータがコントロールルームに伝送されます。このアプリケーションノートでは、Moxaの新しいメディアコンバータを使い、フィールドデバイスからの大量の受信データを一元的にリモート管理する方法をご紹介しています。
*Advanced Traffic Management System
| 技術 | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X), 100BaseFX |
|---|---|
| インターフェース | |
| RJ45ポート | 10/100BaseT(X) |
| ファイバポート | 100BaseFX (SC/STコネクタ) |
| LEDインジケータ | PWR, Fiber Link, 10/100M (TPポート) |
| 光ファイバ | |
 注)シングルモードファイバトランシーバを接続するときは、光パワーの過剰による損傷原因を防ぐためにアッテネータを使用することを推奨します。 注)特定のトランシーバの"一般的距離"の計算式：リンクバジェット(dB) ＞ 分散補償(dB)＋総リンク損失(dB) | |
| 物理的特性 | |
| サイズ | 86.8 × 124.3 × 21 mm |
| 重量 | 製品のみ： CSM-400-1213/1214/1218：115 g CSM-400-1224/1225: 125 g パッケージ： CSM-400-1213/1214/1218：170 g CSM-400-1224/1225：180 g |
| 環境 | |
| 動作温度 | 標準モデル： -20 ～ 55℃ ワイド温度モデル： -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 VDC |
| 入力電流 | 最大 220 mA ＠ 12 VDC |
| 規格と認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD)：接触： 4 kV; 気中： 8 kV EN 61000-4-3 (RS)： 80 MHz～1 GHz: 3 V/m EN 61000-4-4 (EFT)：電源：1 kV：信号： 0.5 kV EN 61000-4-5 (Surge)：電源：1 kV：信号： 0.5 kV EN 61000-4-6 (CS)： 150 kHz～80 MHz： 3 V/m EN 61000-4-8 (PFMF) EN 61000-4-11 |
| 落下 | IEC 60068-2-32 |
| 平均故障間隔 (MTBF) | |
| 時間 | 1,454,560 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| CSM-400-1213 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSTコネクタ, -20～55℃ |
|---|---|
| CSM-400-1213-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSTコネクタ, -40～75℃ |
| CSM-400-1214 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSCコネクタ, -20～55℃ |
| CSM-400-1214-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSCコネクタ, -40～75℃ |
| CSM-400-1218 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, シングルモードSCコネクタ, -20～55℃ |
| CSM-400-1218-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, シングルモードSCコネクタ, -40～75℃ |
| CSM-400-1224 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-AシングルモードSCコネクタ, -20～55℃ |
| CSM-400-1224-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-AシングルモードSCコネクタ, -40～75℃ |
| CSM-400-1225 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-BシングルモードSCコネクタ, -20～55℃ |
| CSM-400-1225-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-BシングルモードSCコネクタ, -40～75℃ |
CSM-400シリーズ 製品一覧
| CSM-400-1213 | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1213-T | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1214 | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1214-T | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1218 | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1218-T | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1224 | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1224-T | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1225 | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
| CSM-400-1225-T | NRack System™用 10/100BaseT(X)－100BaseFX スライドイン・モジュール |
