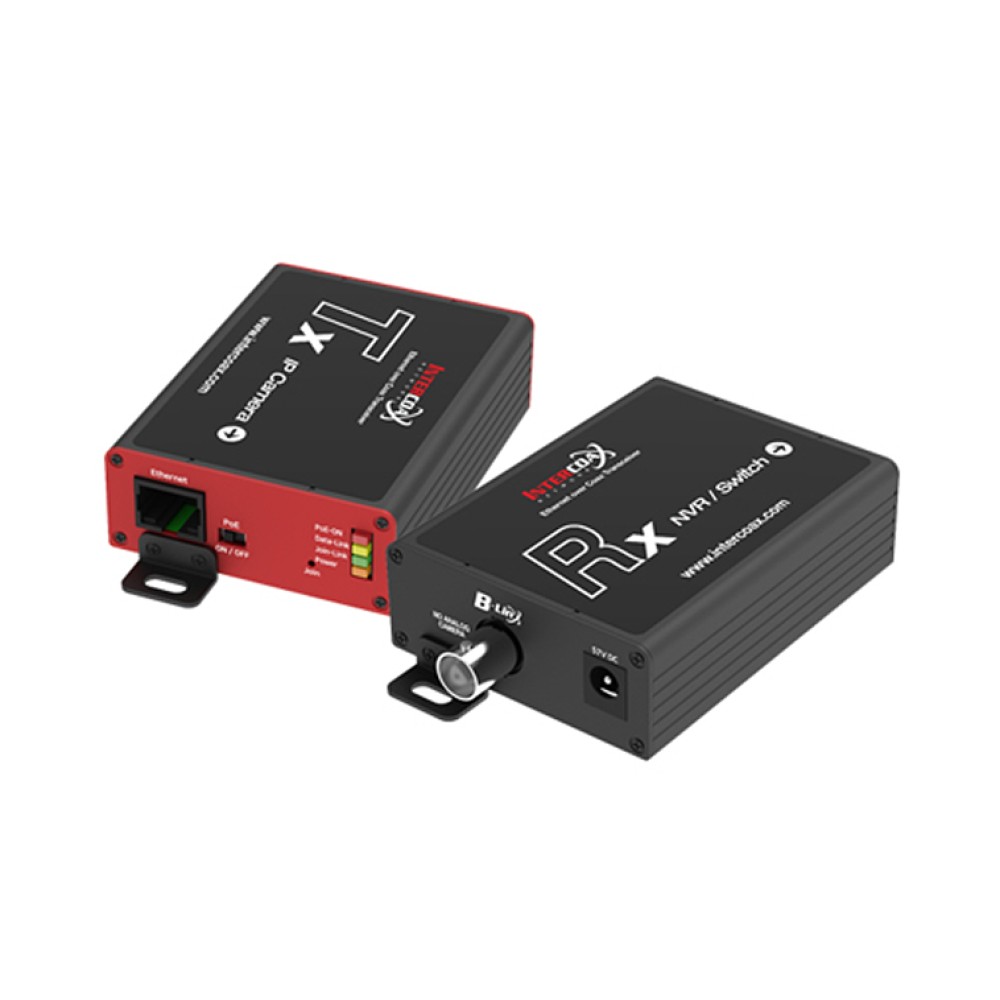

ECP-2601T/R
プレミアム 1ポート Ethernet over Coax トランスミッター/レシーバー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 既存の同軸ケーブル上のイーサネット拡張
- データ+Power over同軸ケーブル (または UTP、2線式)
- 最大2.4Kmまでデータ延長
- 最大1.2KmまでPoE延長
- 最大帯域幅95Mbps (Intercoax 2シリーズモデル間で270Mbps)
- 10/100全二重
- 128bit AESネットワーク暗号化
- マルチコネクションサポート (デイジーチェーン、リング、スターなど)
- PoE、PoE+、追加PoE (最大60W出力)
- 品質LED (データ、電源、リンク、PoE)
- プラグ&プレイ
- PSE機器からのPoE+入力 (25.5W) のサポート - ECP-2601Rのみ
- コンパクト設計
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
ECP-2601は、さまざまな状況下で同軸 (または UTP、2線式) ケーブルを使用して最大2.4Kmのイーサネット信号とPoEを伝送できる高速かつ長距離イーサネット&PoEエクステンダです。既存のアナログシステムを IPベースのシステムに移行する際に、既存のケーブルを使用した簡単な設置が可能となり、費用対効果に優れた時間とコストの削減につながるソリューションとなります。長距離伝送機能を使用することで、100メートルの距離制限を超えて伝送が可能となり、光ファイバ構成に比べても設置コストを大幅に削減できます。
| ECP-2601T | ECP-2601R | ||
|---|---|---|---|
| インターフェース | 同軸 | 1 × 75Ω BNC (Female) - Ethernet over Coax (B-LinX) | |
| イーサネット | RJ45-10/100Base-T オートディテクトMDIX | ||
| 伝送レート | 95Mbps全2重 (intercoax 機器間 270Mbps) | ||
| 伝送距離 | イーサネット | 最大2.4km (RG-6) | |
| PoE (PoC) | 最大1.2km (RG-6/7Wカメラ) | ||
| LED表示 | イーサネット | 1 × Data-Link (Yellow) | |
| EoC | 1 × Join-Link (Green) | ||
| 電源 | 1 × Power On (Amber) | ||
| PoE | 1 × PoE Out (Red) | ||
| 暗号化 | 128-bit AES | ||
| 電源 | 入力 | B-Linx もしくは DC12V～57V | PoEスイッチ もしくは DC12V～57V |
| PoE出力 | IEEE802.3af(PoE), IEEE802.3at (PoE+), Extra PoE 最大60W | PoEサポートなし、PoCのみ | |
| PoE入力 | サポートなし | 最大25.5W (PD) | |
| メカニカル | サイズ | 82.4(L) × 61.6(W) × 24(H) mm | |
| 重量 | 77g | ||
| 環境 | 動作温度 | -20～60℃ | |
| 保管温度 | -30～80℃ | ||
| 相対湿度 | 10～90% | ||
| コンプライアンス | 認証 | FCC、CE、KC | |
| サージ保護 | IEC 61000-4-5 4kV (1.2 / 50us), 2kA (8 / 20us) | ||
| オプショナルアクセサリ | 56V DC/1.2A 外部電源 | ||

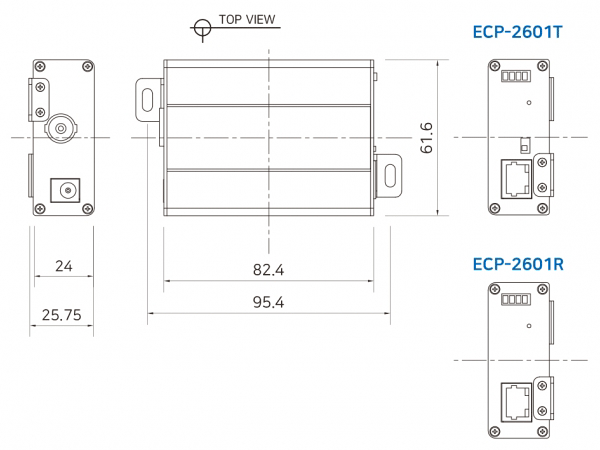

サイズ (単位 = mm)
| ECP-2601T | プレミアム 1ポート Ethernet over Coax トランスミッタ |
|---|---|
| ECP-2601R | プレミアム 1ポート Ethernet over Coax レシーバ |
