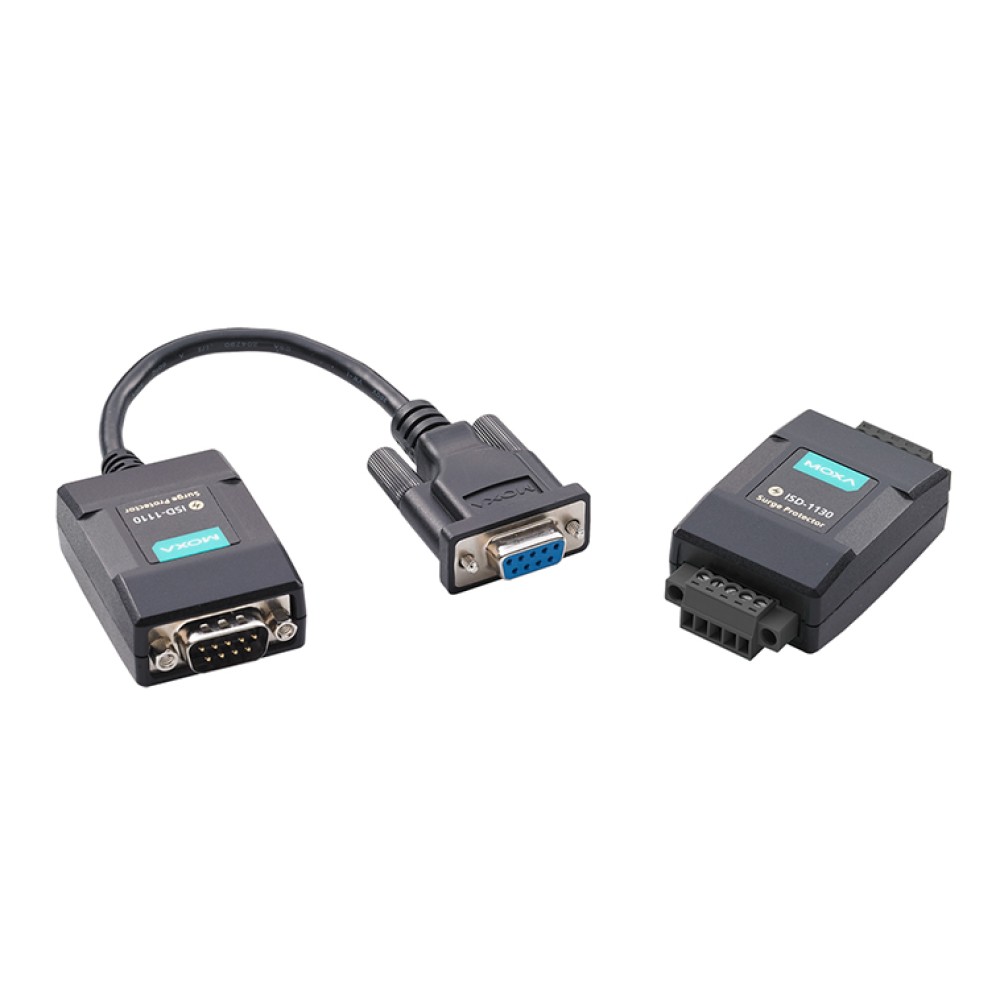

ISD-1110-T
エントリーレベルRS-232C,RS-422およびRS-485シリアルラインサージプロテクター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Plug and play
- シリアルデータラインのサージ保護 (EN 61000-4-5 Level 4)
- RS-232C または RS-422/485
- コンパクトサイズにより設置が容易
- ワイド環境温度モデル(-40～85℃)サポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
ISD-1100-Tシリーズは、シリアルデータラインに接続されたモデム、FAX、I/Oポート、ターミナル、計測機器、ハブ、およびその他のシリアルデバイスをサージから保護するためにEN 61000-4-5 Level 4の強力なサージプロテクションを提供します。ISD-1100-Tは、RS-232C、RS-422 および RS-485といった様々なシリアル接続に対して保護をします。
| データラインサージ保護 | |
| 最大電力保護 | 400 W |
|---|---|
| 保護ライン数 | ISD-1110-T ： 7 ISD-1130-T ： 4 |
| サージの容量 | 4 kV、 8/20 μs インパルス/ライン |
| 動作電圧 | ISD-1110-T ： 15 V ISD-1130-T ： 5 V |
| 最大負荷電流 | ISD-1110-T ： 0.1 A (23℃)、 0.05 A (85℃) ISD-1130-T ： 0.12 A (23℃)、 0.07 A (85℃) |
| レスポンスタイム | ＜ 1 ns |
| 保護モード | ライン･ツー･ライン、ライン･ツー・グランド |
| 保護等級 | IP30 |
| 帯域幅 | 10 MHz損失 ＜ 1 dB |
| コネクタ | |
| ISD-1110-T | データ入力 ： DB9/M データ出力 ： DB9/F |
| ISD-1130-T | データ入力 ： ターミナルブロック データ出力 ： ターミナルブロック |
| メカニカル | |
| ケース | プラスチック |
| 重さ | ＜本体＞ ISD-1110-T ： 58 g ISD-1130-T ： 30 g ＜パッケージ込み＞ ISD-1110-T ： 119 g ISD-1130-T ： 96 g |
| サイズ | ISD-1110-T ： 53 × 37 × 20.6 mm ISD-1130-T ： 53 × 37 × 20.6 mm |
| 環境 | |
| 動作温度 | -40～85℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 95％ 最大、結露なきこと |
| Note | より高所での動作が保証された製品が必要な場合は、Moxaまでお問い合わせください。 |
| 規格および認証 | |
| EMS | EN 61000-4-5 Level 4 (4 kV) |
| 保証およびRMAポリシー | |
| 保証期間 | 5年 (1回だけに限定) |
| 詳細 | Moxa社 製品保証方針 Note ： ISD製品は、購入後5年間に1回だけの修理に限定。最初の修理後、製品の保証は無効になります。 |
| RMAポリシー | Moxaは、PCBボードがサージによって破損したISD製品のRMAサービスを提供しておりません。 Note：ご使用の環境に適した最大のサージ保護を備えたISD製品をお選びください。 |
| ISD-1110-T | 7データ線エントリサージプロテクタ、RS-232C、4 kVサージ保護、-40～85℃動作温度 |
|---|---|
| ISD-1130-T | 4データ線エントリサージプロテクタ、RS-422/485、4 kVサージ保護、-40～85℃動作温度 |
ISD-1110-T/1130-Tシリーズ 製品一覧
| ISD-1110-T | エントリーレベルRS-232C,RS-422およびRS-485シリアルラインサージプロテクター |
| ISD-1130-T | エントリーレベルRS-232C,RS-422およびRS-485シリアルラインサージプロテクター |
