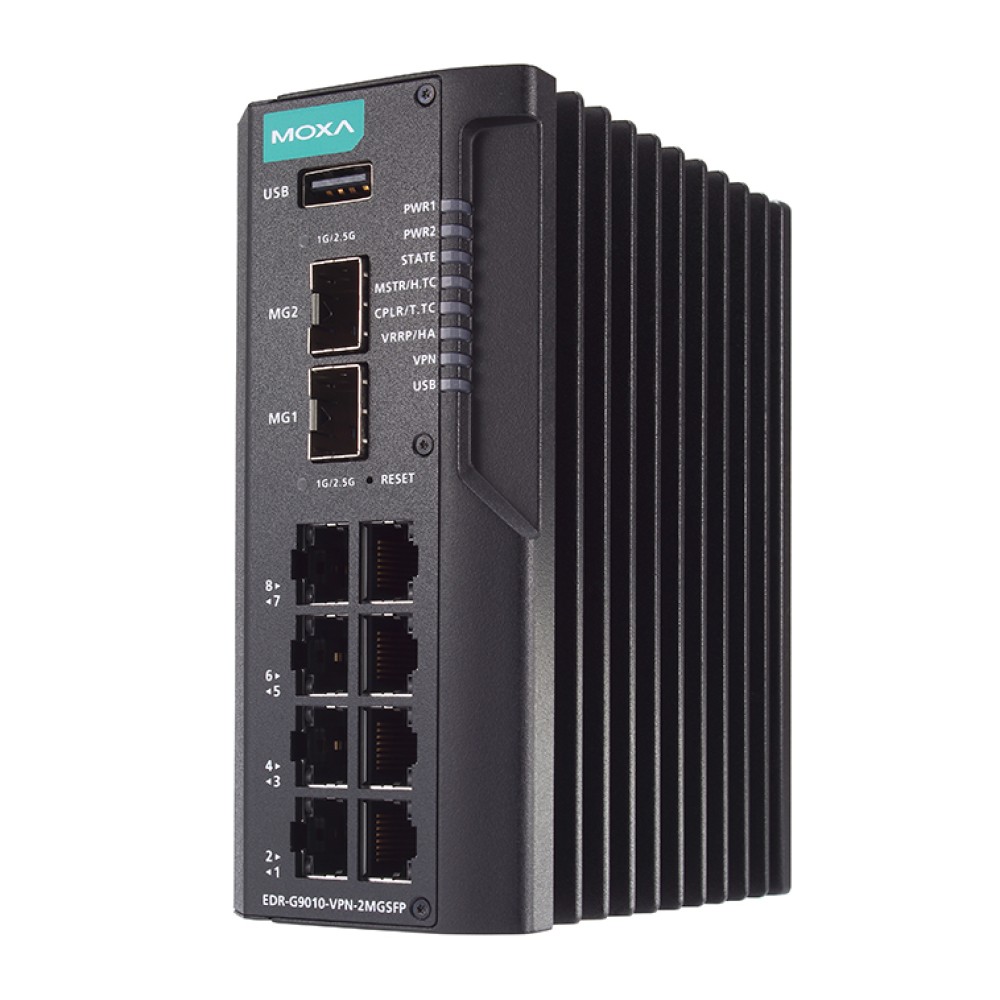

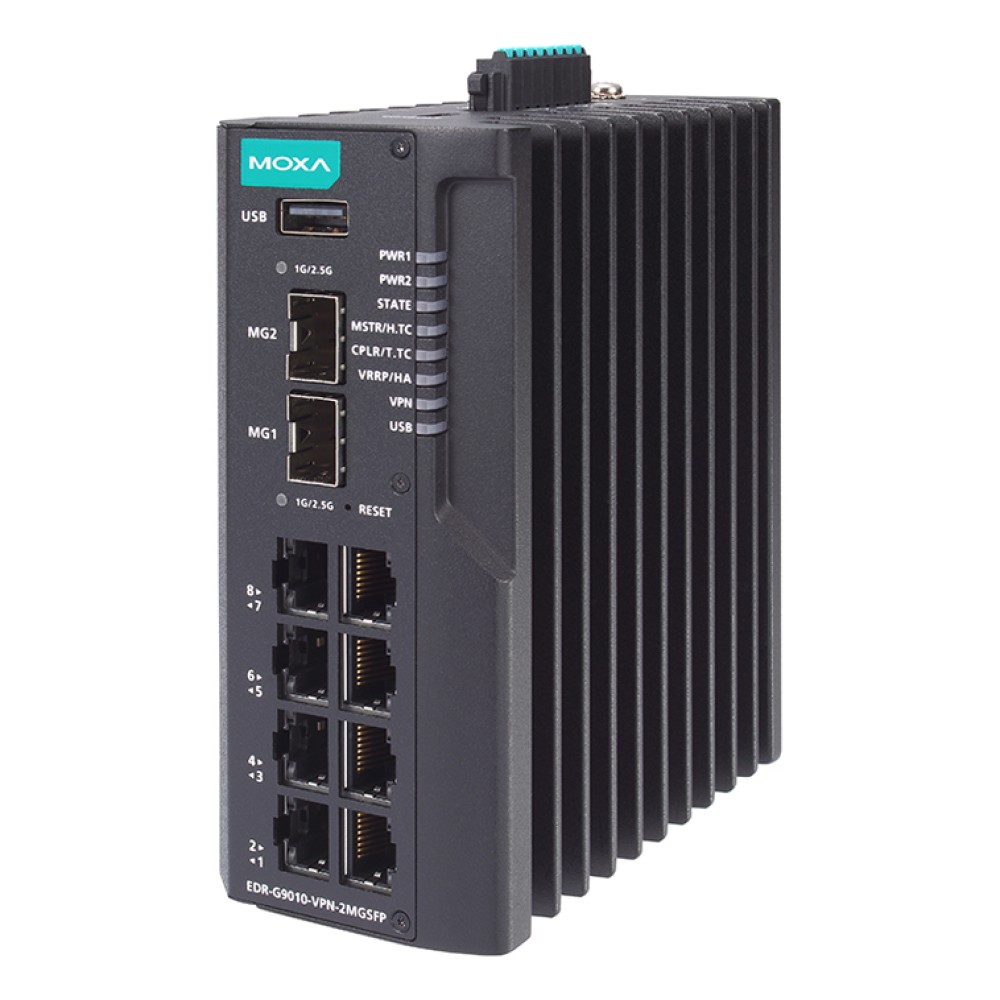

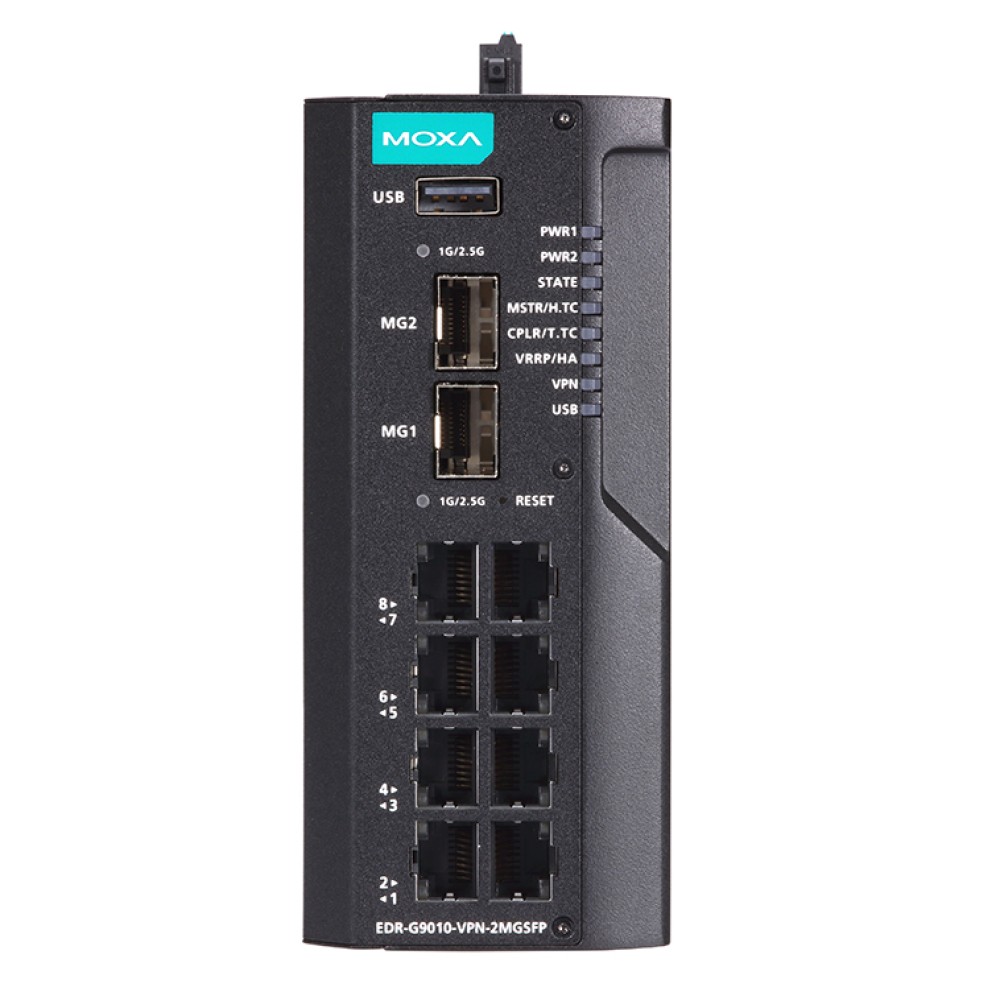

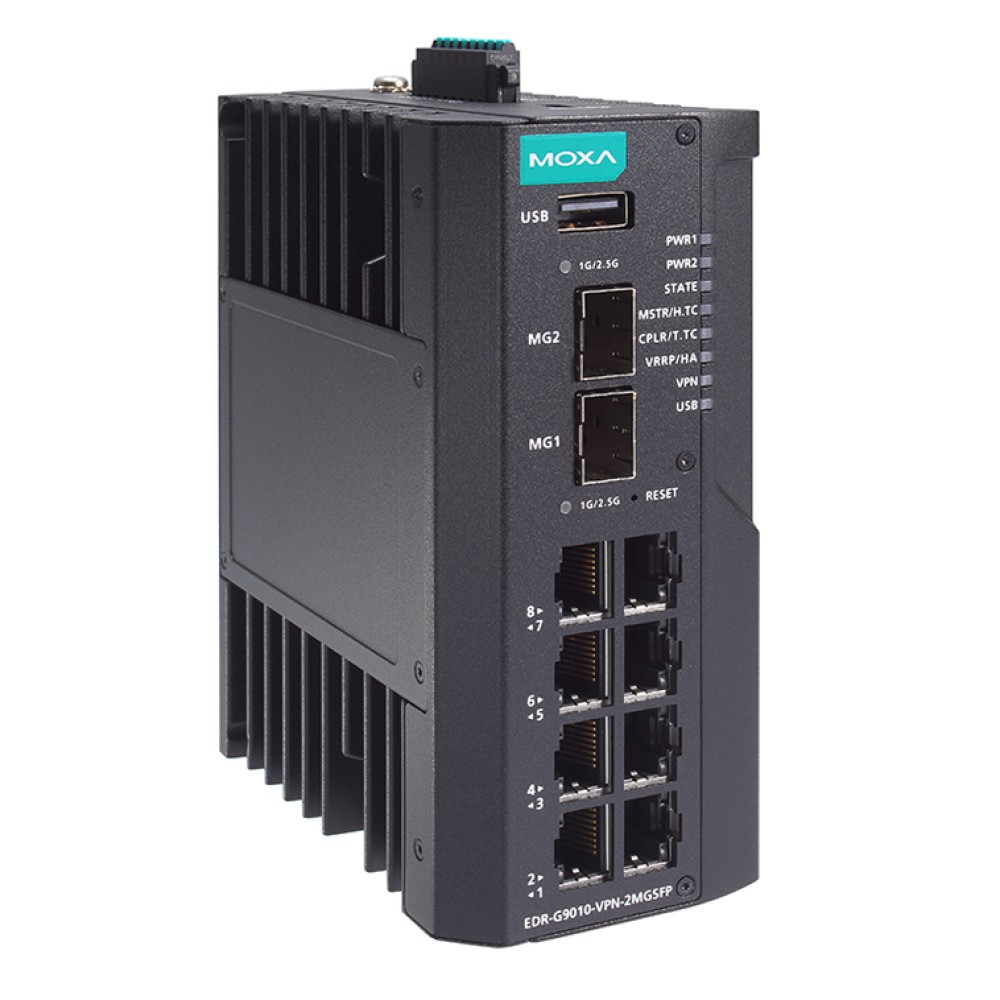

EDR-G9010-VPN-2MGSFP-HV
8 GbE 銅線+2 GbE SFPマルチポート 産業用セキュアルーター
主な製品特長
- IEC 62443-4-1 および IEC 62443-4-2産業用サイバーセキュリティ規格に準拠
- 10GbEポート搭載 ファイアウォール/NAT/VPN/ルータ/スイッチのオールインワン
- 産業用グレードの侵入防御/検知システム (IPS/IDS)
- MXsecurity 管理ソフトウェアによるOTセキュリティの可視化
- VPNによるセキュアなリモートアクセストンネル
- ディープパケットインスペクション (DPI) 技術による産業用プロトコルデータ検査
- NAT (ネットワークアドレス変換) による簡単なネットワーク設定
- RSTP/Turbo Ring冗長化プロトコルでネットワークの冗長性を強化
- システムの完全性をチェックするセキュアブートをサポート
- -40~75℃の動作温度 (-Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDR-G9010シリーズは、ファイアウォール/NAT/VPN/マネージドレイヤー2スイッチ機能を備え、高度に統合された産業用マルチポートセキュアルータのセットです。これらのデバイスは、重要な遠隔制御や監視ネットワークにおけるイーサネットベースのセキュリティアプリケーション向けに設計されています。これらのセキュアルータは、電力アプリケーションの変電所、水処理システム、石油・ガス会社の分散制御システム、ファクトリーオートメーションのPLC/SCADAシステムなど、重要なサイバー資産を保護するための電子セキュリティ防御を提供します。さらに、IDS/IPSを追加したEDR-G9010シリーズは、サイバーセキュリティ攻撃から重要なインフラをより強固に保護するための脅威検出と防御機能を備えた産業用次世代ファイアウォールです。
高度なサイバーセキュリティ機能による悪意ある脅威からの防御
EDR-G9010シリーズの内蔵ファイアウォールは、ポリシールールを用いて信頼できるゾーン間のネットワークトラフィックを制御し、同時にネットワークアドレス変換 (NAT) が外部ホストによる不正なアクセスから内部ネットワークを保護します。さらに、VPN (Virtual Private Networking) 機能により、公衆インターネットからプライベートネットワークにアクセスする際に、安全な通信トンネルを提供します。EDR-G9010シリーズは、サイバー攻撃から機器を保護するために、ディープパケットインスペクション (DPI) をサポートしており、ネットワークパケットのデータ部分を様々な機器固有のプロトコルについて検査することができます。
ユーザフレンドリなインターフェースと素早いセッティングにより設定がシンプル
EDR-G9010シリーズのセットアップウィザードを使用すると、WAN、LAN、ブリッジポートのルーティング機能をわずか4ステップで簡単に設定できます。さらに、オブジェクトベースのファイアウォール管理機能により、エンジニアはIPアドレスとサブネット、ネットワークサービス、産業用アプリケーションサービス、ユーザー定義サービスのファイアウォールフィルタリングを簡単に設定し、維持することができます。
途切れることのないネットワーク接続を保証する産業グレード設計
EDR-G9010シリーズの堅牢なハードウェアは、過酷な産業環境に最適です。危険な条件下や-40~75℃の極端な温度でも確実に動作するように設計された広温度対応モデルを備えています。さらに、EDR-G9010シリーズは、包括的なレイヤー2およびレイヤー3の冗長メカニズムをサポートし、ネットワークの接続状態を常に保証します。
仮想パッチ適用とインテリジェントな脅威保護
OTアプリケーションでは、パッチを適用するためにシステムをシャットダウンして操作を中断するわけにはいかないことから、OT環境ではパッチ適用が依然として大きな課題となっています。仮想パッチ適用技術は、既知および未知の脆弱性を保護することで、既存のパッチ管理プロセスを補完するのに役立ちます。さらに、EDR-G9010は、パターンベースの検出を使用して既知の攻撃を特定しブロックする、サイバー脅威に対する継続的な保護のためのインテリジェントIPS機能を備えています。
入出力インターフェース | |
アラーム接点チャネル | 抵抗負荷:1A @ 24 VDC |
---|---|
ボタン | リセットボタン |
デジタル入力チャネル | ステート1:+13~+30V ステート0:-30~+3V 最大入力電流:8 mA |
イーサネットインターフェース | |
10/100/1000BaseT(X)ポート (RJ45コネクタ) | 8 |
1000BaseSFP スロット | 2 |
規格 | IEEE 802.1Q:VLANタギング機能 IEEE 802.3:10BaseT IEEE 802.3ab:1000BaseT(X)用 スタティック・ポート・トランク IEEE 802.3u:100BaseT(X) IEEE 802.3x:フロー制御 IEEE 802.3z:1000BaseSX/LX/LHX/ZX IEEE 802.1X:認証 |
イーサネットソフトウェア | |
ブロードキャスト転送 | IPディレクテッドブロードキャスト、ブロードキャストフォワーディング |
管理 | バックプレッシャーフローコントロール、DDNS、DHCPサーバ/クライアント、Webコンソール (HTTP/HTTPS)、LLDP, QoS/CoS/ToS, SNMPv1/v2c/v3, Telnet, TFTP, HTTPS, SSH |
冗長化プロトコル | RSTP、STP、Turbo Ring v2 |
ルーティング | スループット:350Kパケット/秒 (最大1500Mbps) |
ルーティングテーブル | 最大 4K ルーティングルール |
同時接続 | 最大 400K |
接続数/秒 | 最大 20K |
ルーティング冗長 | VRRP |
セキュリティ | セキュアブート、IPsec、L2TP (サーバ)、RADIUS、Trustアクセスコントロール |
タイムマネジメント | NTPサーバ/クライアント、SNTP |
ユニキャストルーティング | OSPF、RIPV1/V2、静的ルート |
マルチキャストルーティング | 静的ルート |
フィルタ | IGMP v1/v2/v3 |
スイッチプロパティ | |
VLAN ID範囲 | VID 1~4094 |
IGMPグループ | 256 |
最大 VLAN数 | 16 |
LED表示 | |
LED表示 | pwr1、pwr2、state、mstr/h.tc、cplr/t.tc、vrrp/ha、vpn、usb |
DoS・DDoS保護 | |
テクノロジー | ARP-Flood、FINスキャン、ICMP-Death、NEWWithout-SYNスキャン、NMAP-IDスキャン、NMAPXmas スキャン、Nullスキャン、SYN/FINスキャン、SYN/RSTスキャン、SYN-Flood、Xmasスキャン |
ファイアウォール | |
フィルタ | DDoS、イーサネットプロトコル、ICMP、IPアドレス、MACアドレス、ポート |
ステートフルインスペクション | ルータファイアウォール 透過型 (ブリッジ) ファイアウォール |
ディープパケットインスペクション | DNP3 イーサネット/IP IEC 60870-5-104 IEC 61850 MMS Modbus TCP Modbus UDP Omron FINS シーメンスS7通信 今後、ファームウェアのアップデートにより対応プロトコルを追加する予定 |
侵入防御システム | 追加ライセンスが必要 |
スループット | 最大 350Kパケット/秒 (最大1500Mbps) |
IPsec VPN | |
認証 | MD5 および SHA (SHA-256) RSA (キーサイズ:1024ビット、2048ビット) X.509 v3証明書 |
同時VPNトンネル数 | 最大250 IPsec VPNトンネル |
暗号化 | DES、3DES、AES-128、AES-192、AES-256 |
プロトコル | IPsec、L2TP (サーバ)、PPTP (クライアント) |
スループット | 最大 300Mbps (条件:AES-256、SHA-256) |
NAT | |
機能 | 1対1、N対1、NATループバック、ポートフォワーディング |
リアルタイムファイアウォール/VPNイベントログ | |
イベントタイプ | ファイアウォールイベント、VPNイベント |
メディア | ローカルストレージ、SNMP Trap、Syslogサーバ |
シリアルインターフェース | |
コンソールポート | RS-232C (TxD, RxD, GND), 3ピン (115200, n, 8, 1) |
コネクタ | USB Type-C |
電源パラメータ | |
接続方法 | 着脱式ターミナルブロック |
入力電圧 | EDR-G9010-VPN-2MGSFP(-T)モデル:12/24/48VDC (24VDCはDNV認証取得済み) EDR-G9010-VPN-2MGSFP-HV(-T)モデル:120/240 VDC/VAC |
動作電圧 | 非-HV(-T)モデル:9.6 ~ 60 VDC -HV(-T)モデル:88 ~ 300 VDC, 90 ~ 264 VAC |
入力電流 | EDR-G9010-VPN-2MGSFP(-T)モデル: 1.51 A @ 12 VDC 0.70 A @ 24 VDC 0.35 A @ 48 VDC EDR-G9010-VPN-2MGSFP-HV(-T)モデル: 0.28 A @ 120 VAC 0.18 A @ 240 VAC 0.15 A @ 120 VDC 0.08 A @ 240 VDC |
逆極性保護 | サポート |
物理的特性 | |
ハウジング | 金属 |
外形寸法 | EDR-G9010-VPN-2MGSFP(-T)モデル:58 × 135 × 105 mm EDR-G9010-VPN-2MGSFP-HV(-T)モデル:64 × 135 × 105 mm |
重量 | EDR-G9010-VPN-2MGSFP(-T)モデル:1030 g EDR-G9010-VPN-2MGSFP-HV(-T)モデル:1150 g |
設置 | DINレールマウント (DNV認定)、ウォールマウント (オプションキット使用) |
環境制限 | |
動作温度 | 標準モデル:-10 ~ 60℃ 広温度モデル:-40 ~ 75℃ EDR-G9010-VPN-2MGSFP(-T)モデル:-25 ~ 70℃ (DNV認定) |
保存温度 (パッケージ含む) | -40 ~ 85℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
規格・認証 | |
安全 | IEC 62368-1, UL 62368-1, IEC 60950-1, UL 60950-1 |
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
産業用サイバーセキュリティ | IEC 62443-4-1 IEC 62443-4-2 |
鉄道 | EDR-G9010-VPN-2MGSFP(-T)モデル:EN 50121-4 |
交通管制 | EDR-G9010-VPN-2MGSFP(-T)モデル:NEMA TS2 |
海運 | EDR-G9010-VPN-2MGSFP(-T)モデル:IEC 60945, DNV |
電力変電所 | IEEE 1613, IEC 61850-3 Edition 2.0 |
危険個所 | EDR-G9010-VPN-2MGSFP(-T)モデル:ATEX, Class I Division 2 |
衝撃 | IEC 60068-2-27 |
落下 | IEC 60068-2-32 |
振動 | IEC 60068-2-6 |
MTBF | |
時間 | EDR-G9010-VPN-2MGSFP(-T)モデル:1,080,807 時間 EDR-G9010-VPN-2MGSFP-HV(-T)モデル:509,714 時間 |
規格 | Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5 年 |
詳細 | MOXA社 製品保証方針 |

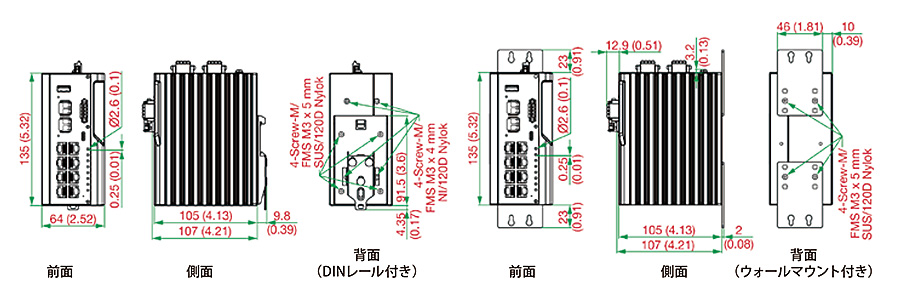

サイズ (単位 = mm)
スタンダードモデル
![サイズ](/storage/edr-g9010-series_img_01.jpg)
HVモデル
![サイズ](/storage/edr-g9010-series_img_02.jpg)
EDR-G9010-VPN-2MGSFP-HV | 8 GbE 銅線+2 GbE SFPマルチポート 産業用セキュアルータ 入力電圧:120/240 VDC/VAC 動作温度:-10~60℃ |
---|
アクセサリ (別売り)
SFPモジュール | |
SFPモジュール | 各モデルタイプについての詳細は Moxa イーサネットSFPトランシーバ製品互換性 を参照下さい (Moxaサイト PDFファイル) |
---|---|
ストレージキット | |
ABC-02-USB | 設定バックアップ および 復元ツール ファームウェアアップグレード イーサネットスイッチ および ルータ用ログファイル保存ツール 動作温度:0~60℃ |
ABC-02-USB-T | 設定バックアップ および 復元ツール ファームウェアアップグレード イーサネットスイッチ および ルータ用ログファイル保存ツール 動作温度:-40~75℃ |
壁面取付用キット | |
WK-35-01 | ウォールマウントキット:壁掛け用プレート (35×44×2.5mm) ×2 ネジ×6 |
WK-46-01 | ウォールマウントキット:壁掛け用プレート (46×66.8×2mm) ×2 ネジ×8 |
ソフトウェア | |
MXsecurityシリーズ | OTネットワーク向け 産業用ネットワークマネジメントソフトウェア 各モデルタイプについての詳細はMXsecurityシリーズ 製品情報ページをご覧下さい |
