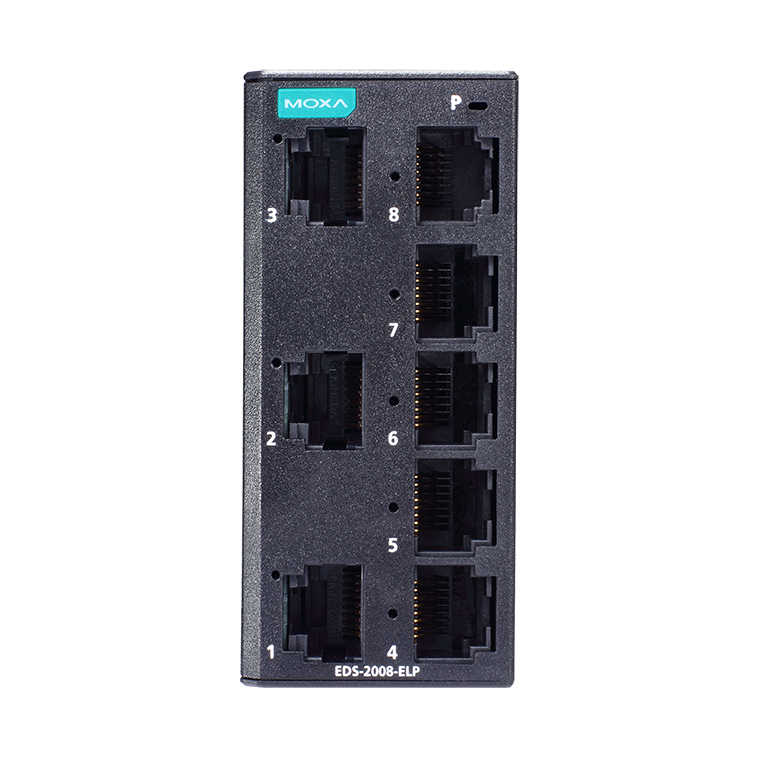

EDS-2008-ELP
8ポートエントリータイプ・アンマネージドイーサネットスイッチ,プラスティック筐体
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100BaseT(X) (RJ45kコネクタ)
- 設置が容易なコンパクトサイズ
- 大量のアクセス量での重要なデータを処理するQoSサポート
- IP40保護等級プラスティック筐体
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-2008-ELPシリーズの産業用イーサネットスイッチは、8つの10/100Mカッパーポートを備え、シンプルな産業用イーサネットコネクションを必要とするアプリケーションに最適です。また、さまざまな業界のアプリケーションで使用するための汎用性を高めるためにEDS-2008-ELPシリーズは、外側パネル上に設置されたDIPスイッチを使用してQuality of Service（QoS）機能およびブロードキャストストームプロテクション（BSP）を有効または無効にすることが可能です。
EDS-2008-ELPシリーズは、12/24/48 VDCのシングル電源入力、DINレール取り付け、ハイレベルEMI/EMC機能を備えています。EDS-2008-ELPシリーズは、コンパクトなサイズに加えて100％バーンインテストの合格により、導入後に確実に機能します。EDS-2008-ELPシリーズは、-10〜60℃の標準動作温度範囲を提供します。
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート(RJ45コネクタ) | 8 半2重/全2重モード オートMDI/MDI-Xコネクション オートネゴシエーションスピード |
|---|---|
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100BaseFX IEEE 802.3x フロー制御 IEEE 802.1p Class of Service |
| スイッチプロパティ | |
| プロセッシングタイプ | ストアアンドフォワード |
| MACテーブルサイズ | 8 K |
| パケットバッファサイズ | 4 Mbits |
| DIPスイッチコンフィギュレーション | |
| イーサネットインターフェース | Quality of Service (QoS), ブロードキャストストーム保護(BSP) |
| 電源パラメータ | |
| コネクション | 1リムーバブル3端子ターミナルブロック |
| 入力電流 | 0.067 A @ 24 VDC |
| 入力電圧 | 12/24/48 VDC |
| 動作電圧 | 9.6～60 VDC |
| 過電流保護 | サポート |
| 逆極性保護 | サポート |
| メカニカル | |
| 設置 | DIN-レール取り付け, ウォール取り付け(オプショナルキット使用) |
| 重量 | 90 g |
| 筐体 | プラスティック |
| サイズ | 36 x 81 x 65 mm |
| 環境 | |
| 相対湿度 | 5～95% (結露なきこと) |
| 動作温度 | -10～60℃ |
| 保管温度(パッケージ含) | -40～85℃ |
| 規格および認証 | |
| 安全 | UL 61010-2-201, EN 62368-1 (LVD) |
| EMC | EN 55032/35 |
| EMI | CISPR 22, 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 6 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 20 V/m IEC 61000-4-4 EFT:電源: 2 kV;信号: 2 kV IEC 61000-4-5 サージ:電源: 2 kV;信号: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| 落下 | IEC 60068-2-32 |
| MTBF | |
| 時間 | 3,472,660時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| EDS-2008-ELP | 10/100BaseT(X)ポート(RJ45 コネクタ) ：8 筐体：プラスティック 動作温度：-10～60℃ |
|---|
アクセサリ(別売り)
| 電源 | |
| DR-120-24 | 120W/2.5A DINレール24 VDC電源 ユニバーサル88～132 VAC または 176～264 VAC入力 (スイッチ) または 248～370 VDC入力 -10～60℃動作温度 |
|---|---|
| DR-4524 | 45W/2A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 -10～50℃動作温度 |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 -10～60℃動作温度 |
| MDR-40-24 | DINレール24 VDC電源40W/1.7A 85～264 VAC または 120～370 VDC入力 -20～70℃動作温度 |
| MDR-60-24 | DINレール24 VDC電源60W/2.5A 85～264 VAC または 120～370 VDC入力 -20～70℃動作温度 |
| ウォール取り付けキット | |
| WK-18 | ウォール取り付けキット 1プレート 18 x 120 x 8.5 mm |
EDS-2008-ELPシリーズ 製品一覧
| EDS-2008-ELP | 8ポートエントリータイプ・アンマネージドイーサネットスイッチ,プラスティック筐体 |
