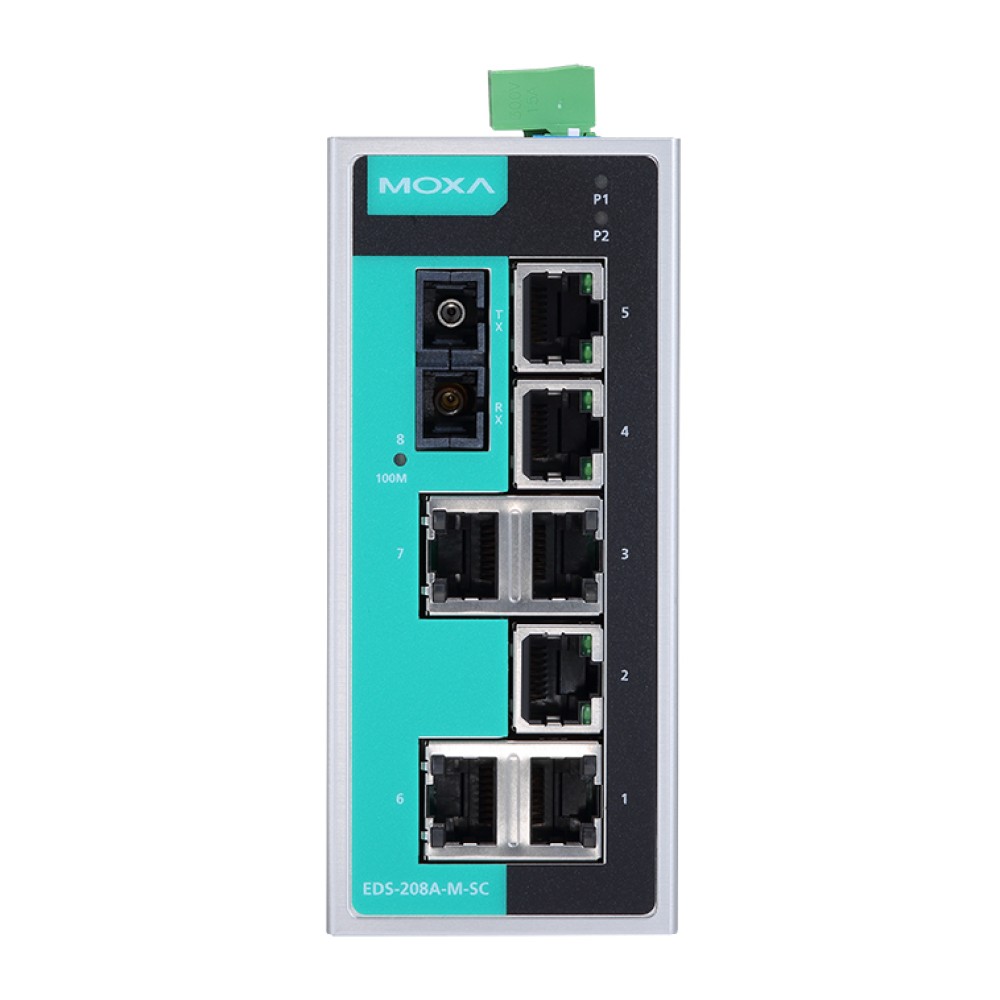

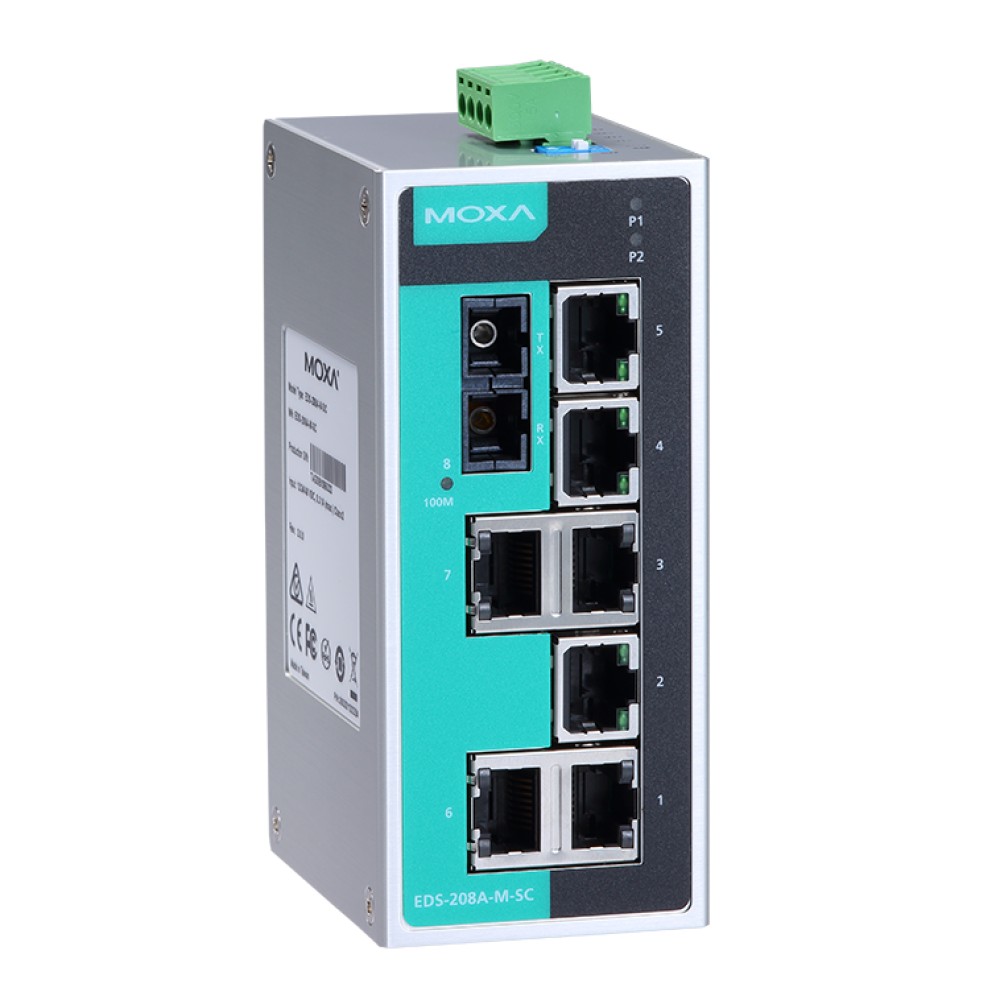

EDS-208A-M-SC
産業用8ポート・アンマネージド・イーサネット・スイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100BaseT(X)(RJ45)、100BaseFX(マルチ/シングルモード, SCまたはSTコネクタ)
- IEEE 802.3/802.3u/802.3xサポート
- リダンダントデュアル12/24/48VDC電源入力
- IP30アルミニュームハウジング
- 危険な地域(Class I Div. 2/ATEX Zone 2)および海洋環境(DNV/GL)に適合する堅牢なハードウェア設計
- 動作温度範囲：-40～75℃ (Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

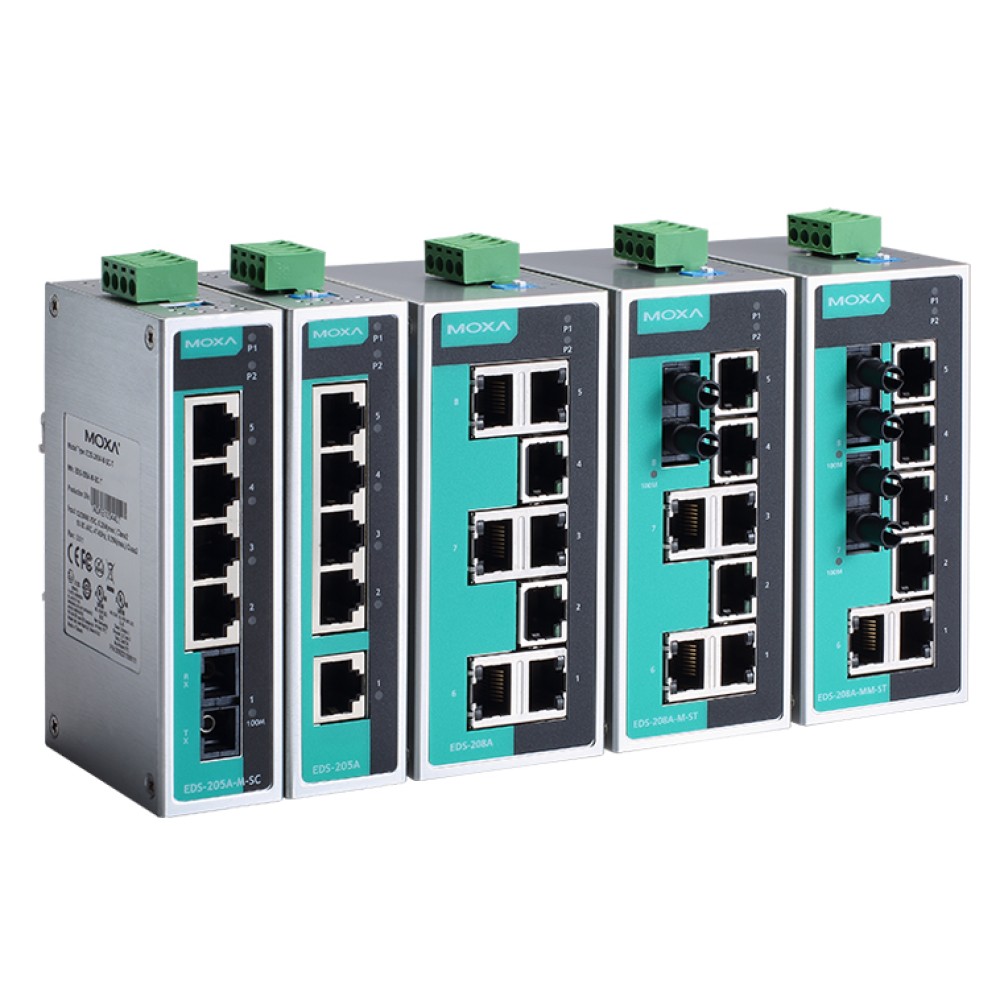

EDS-205A/208Aシリーズは、IEEE 802.3およびIEEE 802.3u/x、10/100M、全2重/半2重、MDI/MDI-Xオートセンシングをサポートする5ポートおよび8ポート産業用イーサネットスイッチで、今日の産業界が利用できる最も堅牢なイーサネット接続を提供します。EDS-205A/208Aシリーズの最も重要なことは、産業用グレードの優れたコストパフォーマンスを提供できるスイッチであり、ネットワーク管理者が、素晴らしいアンマネージドネットワークソリューションを実行できます。EDS-205A/208Aスイッチは、稼動中のAC/DC電源に同時に接続することができる12/24/48VDC(9.6～60VDC)リダンダント電源入力を提供します。EDS-205A/208Aスイッチは、FCC、TUV、UL、CE規格に準拠し、海洋(DNV/GL)または危険な地域(Class I Div. 2/ATEX Zone 2)といった、危険で厳しい産業環境を想定して設計されています。
EDS-205A/208Aスイッチは、-10～60℃までの標準的な動作温度モデルと、-40～75℃のワイドレンジ動作温度モデルがあります。これらのスイッチは100％のバーンインテストを実施しているので、産業用オートメーションコントロールアプリケーションで確実に動作します。さらにEDS-205A/208Aスイッチは、DIPスイッチでブロードキャストストームプロテクションのイネーブルまたはデセーブル切換ができるので、産業アプリケーションに適した異なるレベルの柔軟性を提供します。
| テクノロジ | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X) / 100BaseFX IEEE 802.3x：フローコントロール |
|---|---|
| プロセッシングタイプ | ストア＆フォワード |
| スイッチプロパティ | |
| MACテーブルサイズ | EDS-205A：1 K EDS-208A：2 K |
| パケットバッファサイズ | EDS-205A：384 kbit EDS-208A：768 kbit |
| インターフェース | |
| RJ-45ポート | 10/100BaseT(X) オートネゴシエーションスピード, 全2重/半2重モード, オートMDI/MDI-X接続 |
| ファイバポート | 100BaseFXポート(SC/STコネクタ、マルチモード、シングルモード) |
| DIPスイッチ | ブロードキャストストームプロテクション イネーブル/ディセーブル |
| 電源 | |
| 入力電圧 | 12/24/48VDC (9.6～60VDC)、リダンダントデュアル入力 |
| 動作電圧 | 9.6 ～ 60 VDC |
| 入力電流 | EDS-205A：0.09 A ＠ 24 V EDS-205A-M/S：0.1 A ＠ 24 V EDS-208A：0.11 A ＠ 24 V EDS-208A-M/S：0.11 A ＠ 24 V EDS-208A-MM/SS：0.15 A ＠ 24 V |
| 過負荷電流保護 | 1.1A |
| 接続 | 1 リムーバブル4端子ターミナルブロック |
| 逆極性保護 | 有り |
| メカニカル | |
| ハウジング | アルミニウム |
| IP 保護等級 | IP30保護 |
| 寸法 | EDS-205A：30×115×70mm EDS-208A：50×115×70mm |
| 重量 | EDS-205A：175g EDS-208A：275g |
| 取付 | DINレールマウント, ウォールマウント(オプショナルキット) |
| 環境 | |
| 動作温度 | 標準モデル：-10 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管時温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 認証 | |
| 安全 | UL 508 |
| ハザード環境 | UL/cUL Class 1 Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA IIC T4 Gc |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 |
| 交通管制 | NEMA TS2 |
| 鉄道輸送 | EN 50121-4 |
| マリタイム | EDS-205A：DNV, GL, LR, ABS, NK EDS-208A：IEC 60945; Pending: DNV, GL, LR, ABS, NK |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | EDS-205Aシリーズ：3,040,784 時間 EDS-208Aシリーズ：2,701,531 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ（単位 = mm）
| EDS-208A-M-SC | アンマネージドイーサネットスイッチ 7 10/100BaseT(X)ポート 1 100BaseFXマルチモードポート SCコネクタ -10～60℃動作温度 |
|---|
オプショナルアクセサリ
| DINレール電源 | ||
| DR-4524 | 45W/2A DINレール 24 VDC電源 85～264 VAC入力 -10～50℃動作温度 | |
|---|---|---|
| DR-75-24 | 75W/3.2A DINレール 24 VDC電源 85～264 VAC入力 -10～60℃動作温度 | |
| DR-120-24 | 120W/5A DINレール 24 VDC電源 88～132 VAC または 176～264 VAC入力(スイッチ切換) -10～60℃動作温度 | |
| MDR-60-24 | 60W/2.5A DINレール 24 VDC電源 85～264 VAC入力 -20～70℃動作温度 | |
| MDR-40-24 | 40W/1.7A DINレール 24 VDC電源 85～264 VAC入力 -20～70℃動作温度 | |
| マウンティングキット | ||
| RK-4U | 4U高19" ラックマウンティングキット | |
| WK-30 | EDS-205A/G205シリーズ DINレールイーサネットスイッチ用 ウォールマウンティングキット | |
