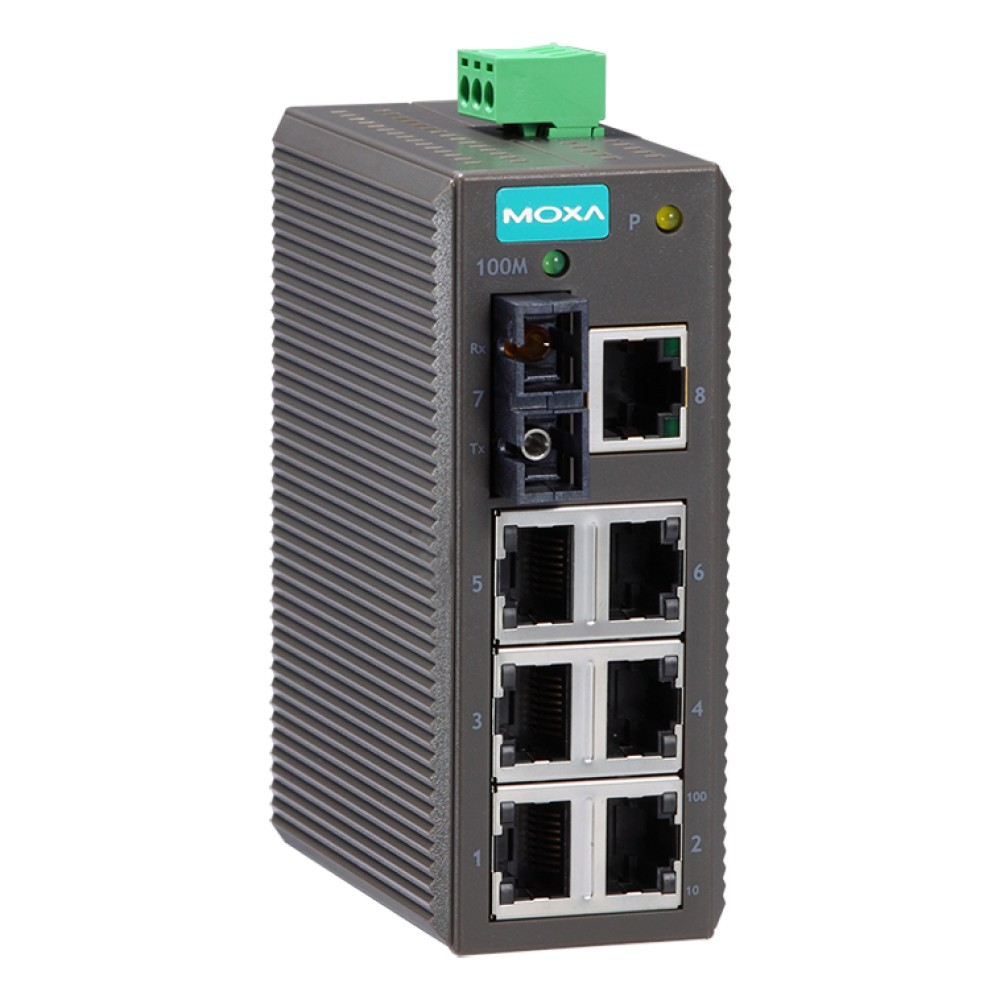

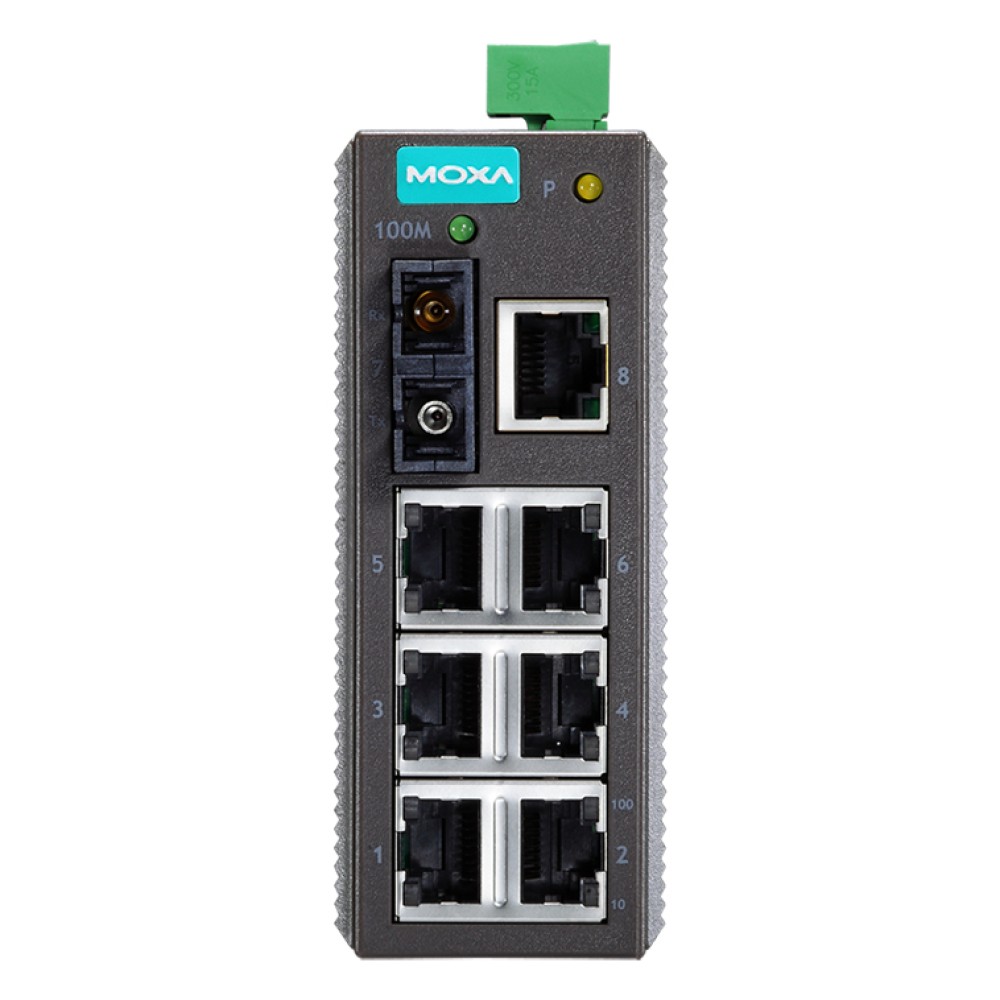

EDS-208-M-SC
産業用8ポート・アンマネージド・イーサネット・スイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ハイパフォーマンスのネットワーク・スイッチ技術
- 10/100BaseT(X)(RJ45)および10/100BaseT(X)(RJ45), 100BaseFX (マルチモード, SC/STコネクタ)
- ブロードキャスト・ストーム･プロテクション
- IEEE 802.3/802.3u/802.3x対応
- 蓄積交換(ストア&フォワード･スイッチング)･プロセスタイプ
- 10/100M、全/半二重、MDI/MDI-Xオートセンシング
- 産業用の頑丈なデザイン
- 動作温度範囲 : -10～60℃
- IP30プロテクション規格に合致したケース設計
- 電源入力 : 24VDCサポート
- DINレール・マウント
- 推奨のオプション・アクセサリ製品
- DRシリーズ DINレールタイプ 24VDC電源ユニット
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-208/205シリーズスイッチは、10/100M、全2重/半2重、MDI/MDIX自動検出RJ45ポート、IEEE 802.3/802.3u/802.3x対応のエントリーレベル産業用8および5ポート・アンマネージドタイプ・イーサネットスイッチです。EDS-208/205は、-10から60℃の動作温度に対応しますので過酷な産業環境に耐えられる頑丈に設計されたスイッチです。また、EDS-208/205は、DINレール・マウントに対応していますのでインストールは、いたって簡単です。このようにDINレールマウント、ワイドレンジ動作温度対応、LED表示付IP30ケースのEDS-208/205は、Plug-n-Playの信頼性の高い産業用スイッチです。
- 10/100BaseT(X)(RJ45)、100BaseFX(マルチモード, SC/STコネクタ)
- IEEE 802.3/802.3u/802.3xサポート
- 電源入力 : 12～45VDC
- 動作温度範囲 : -10～60℃
- ブロードキャスト・ストーム・プロテクション
- DINレール・マウント対応
| テクノロジ | |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for Flow Control |
|---|---|
| プロセスタイプ | ストア&フォワード |
| フロー制御 | IEEE802.3xフローコントロール, バックプレッシャ・フローコントロール |
| インターフェース | |
| RJ-45ポート | 10/100BaseT(X)オートネゴシエーション, 全/半二重モード, 自動MDI/MDI-X |
| ファイバポート | 100BaseFXポート(マルチモード, SC/STコネクタ) |
| LED表示 | Power, 10/100M(TPポート), 100M(ファイバーポート) |
| 光ファイバー 100BaseFX | |
| 距離 | 0 ～ 5km, 1300nm (50/125um, 800MHz*km) 0 ～ 4km, 1300nm (62.5/125um, 500MHz*km) |
| 送信出力(最小) | -20dBm |
| 送信出力(最大) | -14dBm |
| 受信感度 | -34 ～ -30dBm |
| 電源 | |
| 入力電圧 | EDS-205 : 24VDC（12 ～ 48VDC）シングル入力 EDS-208 : 24VDC（12 ～ 45VDC）シングル入力 |
| 入力電流 | EDS-205 : 0.11 A @ 24 VDC EDS-208 : 0.07 A @ 24 VDC EDS-208-Mシリーズ：0.1 A @ 24 VDC |
| 電源コネクタ | リムーバブル 3ピン・ターミナルブロック |
| リバース極性保護 | 有り |
| 過負荷電流保護 | 1.1A |
| メカニカル | |
| ケース | IP30保護、プラスチック・ケース |
| サイズ | EDS-205 : 24.9×100×86.5mm EDS-208 : 40×100×86.5mm |
| 重量 | EDS-205 : 135g EDS-208 : 170g |
| 取付方法 | DINレールマウント |
| 環境 | |
| 動作温度 | -10 ～ 60℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95%(結露なきこと) |
| 適合規格 | |
| 安全 | EDS-205 : UL508, EN60950-1 EDS-208 : UL508, UL60950-1, EN60950-1 |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 2 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), EDS-205 : level 3 / EDS-208 : level 2 EN61000-4-8 EN61000-4-11 |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | EDS-205 : 323,000時間 EDS-208 : 368,000時間 |
| データベース | EDS-205 : Telcordia (Bellcore), GB EDS-208 : MIL-HDBK-217F, GB 25℃ |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
EDS-208/205 Schematic
| EDS-208-M-SC | エントリレベル産業用アンマネージド・イーサネットスイッチ 7ポート 10/100BaseT(X) 1ポートマルチモード100 BaseFX SCコネクタ 動作温度 -10～60℃ |
|---|
オプション・アクセサリ
| DR-4524 | 45W/2A DINレール24 VDC電源 ユニバーサル 85～264 VAC入力 |
|---|---|
| DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル 85～264 VAC入力 |
| DR-120-24 | 120W/5A DINレール24 VDC電源 88～132 VAC/176～264 VAC入力 スイッチ切換 |
マウントキット
| RK-4U | 4U 19インチラックマウントキット |
|---|
EDS-208シリーズ 製品一覧
| EDS-208 | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-208-M-SC | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-208-M-ST | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
