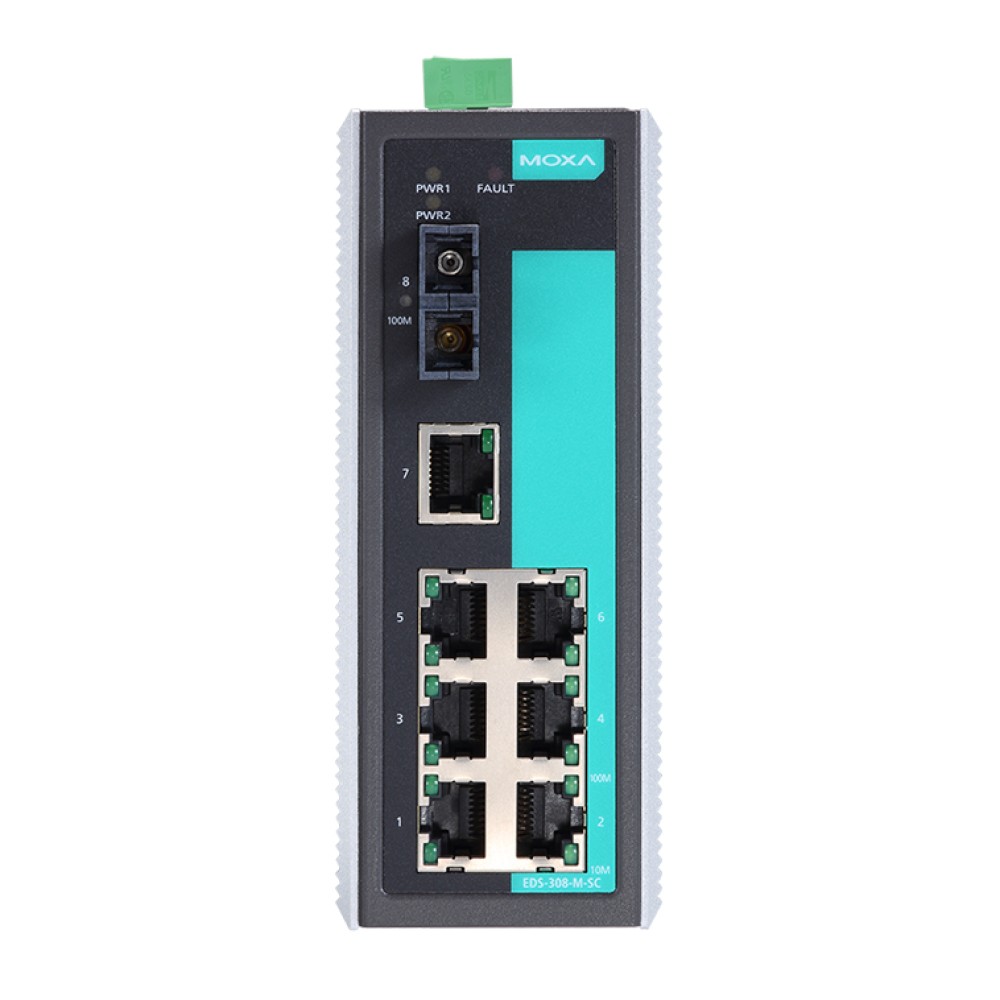

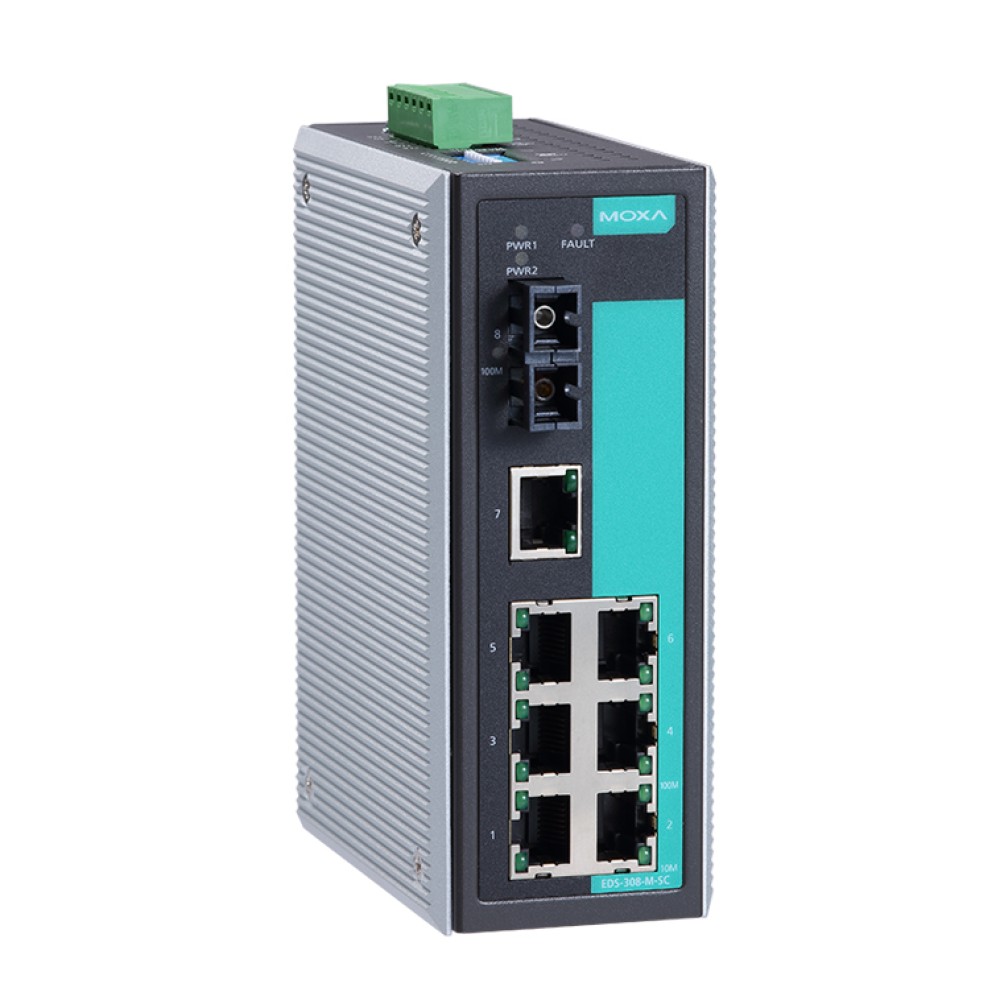

EDS-308-S-SC
産業用8ポート・アンマネージド・イーサネット・スイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
ハイパフォーマンスネットワークスイッチング技術
- 10/100BaseT(X)(RJ-45)、100BaseFX(SC/STコネクタ、マルチ/シングルモード)
- ブロードキャスト・ストーム・プロテクション
- IEEE 802.3/802.3u/802.3Xサポート
- ストア&フォワード・スイッチングプロセス・タイプ
- 10/100Mbps、全2重/半2重、MDI/MD-I× オートセンシング
工業グレードの信頼性
- 電源障害、ポートブレーク時のリレーアラーム出力
- リダンダント(冗長)デュアルDC電源入力
丈夫な設計
- 0℃～60℃の幅広い動作温度
- 耐環境モデル-40℃～75℃(Tモデル)
- IP30プロテクションの頑丈なケース
- DINレールまたはパネルマウントへ取付が可能
- 40kmないし80kmの長距離通信サポート
- ハザード環境(Class 1 Div. 2/Zone 2)認証(申請中)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-308/305シリーズは、イーサネット接続の経済的なソリューションを提供する8ポートおよび5ポートのイーサネットスイッチです。また、スイッチにビルトインされたリレー接点出力機能により、電源故障またはポートブレーク時にメンテナンスエンジニアに対して警報を発します。
このスイッチは、ハザード環境(Class 1 Div. 2/Zone 2)のような厳しい工業環境での使用に適したFCC、TÜV、ULおよびCE規格に準拠して設計されています。EDS-308/305シリーズには、2タイプあり、1つは動作温度が0℃から60℃のもの、もう1つは-40℃から75℃までのハザード環境に対応した動作温度を保証するものです。どちらのモデルも出荷前に100%のバーンインテストを行っていますので工業オートメーション制御の特殊なニーズに十分応えることができます。
- 10/100BaseT(X)、100BaseFX(マルチ/シングルモード、SC/STコネクタ)
- リダンダント･デュアル24VDC電源入力
- 電源障害/ポートブレーク時のリレー出力警報
- ブロードキャスト・ストーム・プロテクション
- 透過のVLANタグパケットの送出
- -40℃～75℃耐環境モデル(Tモデル)
- 工業環境に最適な頑丈なハードウェア設計
| テクノロジ | |
| 規格 | IEEE802.3, 802.3u, 802.3x |
|---|---|
| プロセッシングタイプ | ストア＆フォワード |
| フローコントロール | IEEE802.3Xフロー制御、バックプレッシャ・フローコントロール |
| インターフェース | |
| RJ-45 ポート | 10/100BaseT(X)オートネゴシエーション、全二重/半二重モード、オートMDI/MDIXコネクション |
| ファイバポート | 100BaseFXポート (SC/SCコネクタ) |
| LED表示 | PWR1, PWR2, Fault, 10/100M(TP port), 100M(ファイバポート) |
| DIPスイッチ | ポートブレーク・アラームマスク |
| 警報接点 | リレー出力(1A @24VDC) |
| 光ファイバ | |
| 距離 | マルチモード :
|
| 送信出力(最小) | マルチモード :
|
| 送信出力(最大) | マルチモード :
|
| 受信感度 | シングルモード : -3 ～ -34dBm マルチモード : -3 ～ -32dBm |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC、リダンダント入力 |
| 入力電流 | EDS-305: 0.11 A ＠ 24 V EDS-305-M/S: 0.15 A ＠ 24 V EDS-308: 0.11 A ＠ 24 V EDS-308-M/S: 0.18 A ＠ 24 V EDS-308-MM/SS: 0.22 A ＠ 24 V |
| 接続 | リムーバブル6ピン・ターミナルブロック |
| 過電流保護 | 1.6A : (EDS-308-M, EDS-308-S, EDS-308-MM, EDS-308-SS) 1.1A : (EDS-305, EDS-305-M, EDS-305-S, EDS-308) |
| リバース極性保護 | 有り |
| メカニカル | |
| ケース | IP30プロテクション、アルミケース |
| 寸法 | 53.6×135×105mm (幅×高さ×奥行) |
| 重量 | 0.63kg |
| 取付 | DINレール、ウォールマウント（別売） |
| 環境 | |
| 動作温度(標準温度) | 0 ～ 60℃ |
| 動作温度(ワイド温度) | -40 ～ 75℃ (Tモデル) |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 適合規格 | |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMC | EN 55022/24 |
| 船舶 | DNV, ABS, GL |
| EMS | IEC 61000-4-2 (ESD) : Contact: 6 kV; Air: 8 kV IEC 61000-4-3 (RS) : 80 MHz to 1 GHz, 3 V/m IEC 61000-4-4 (EFT) : Power: 2 kV; Signal: 1 kV IEC 61000-4-5 (Surge) : Power: 2 kV; Signal: 1 kV IEC 61000-4-6 (CS) : 3 V IEC 61000-4-8 |
| 安全 | EDS-305 : UL508, UL60950-1, CSA C22.2 No. 60950-1 EDS-308 : UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
| ハザード環境 | UL/cUL Class 1 Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| マリタイム | DNV, GL |
| MTBF | 時間 : EDS-305 : 422,000時間/EDS-308 : 255,000時間 データベース : MIL-HDBK-217F, GB 25℃ |
| 保証 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
リダンダント電源入力
EDS-308/305シリーズは、2つの電源入力を備えているため、同時に2台の電源を接続することができます。
若し、片側の電源に障害が発生した場合、残りの電源は自動的にバックアップ作動をしますのでEDS-308/305シリーズは、ストップなしの連続運用が可能となります。
ポートの切断、電源障害発生の際のリレー出力による警報
EDS-308/305シリーズは、リレー接点出力機能を備えていますので、電源障害、ポートリンク障害が発生すると、現場のエンジニアに対して警報を発しますので素早い、適切な緊急メンテナンス手順が実行できます。
| EDS-308-S-SC | 産業用アンマネージド・イーサネットスイッチ7ポート10/100BaseT(X) 1 シングルモード100BaseFXポート SCコネクタ 動作温度 0～60℃ |
|---|
オプショナルアクセサリ
| DINレール電源 | |
| MDR-60-24 | 60W/2.5A DINレール24 VDC電源 ユニバーサル 85～264 VAC入力 動作温度 -20～70℃ |
|---|---|
| MDR-40-24 | 40W/1.7A DINレール24 VDC電源 ユニバーサル 85～264 VAC入力 動作温度 -20～70℃ |
| DR-4524 | 45W/2A DINレール24 VDC電源 ユニバーサル 85～264 VAC入力 |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル 85～264 VAC入力 |
| DR-120-24 | 120W/5A DINレール24 VDC電源 88～132 VAC/176～264 VAC入力 スイッチ切換 |
EDS-308シリーズ 製品一覧
| EDS-308 | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-MM-SC | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-MM-SC-T | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-MM-ST | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-MM-ST-T | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-M-SC | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-M-SC-T | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-S-SC | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-S-SC-80 | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-S-SC-T | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-SS-SC | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-SS-SC-80 | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-SS-SC-T | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
| EDS-308-T | 産業用8ポート・アンマネージド・イーサネット・スイッチ |
