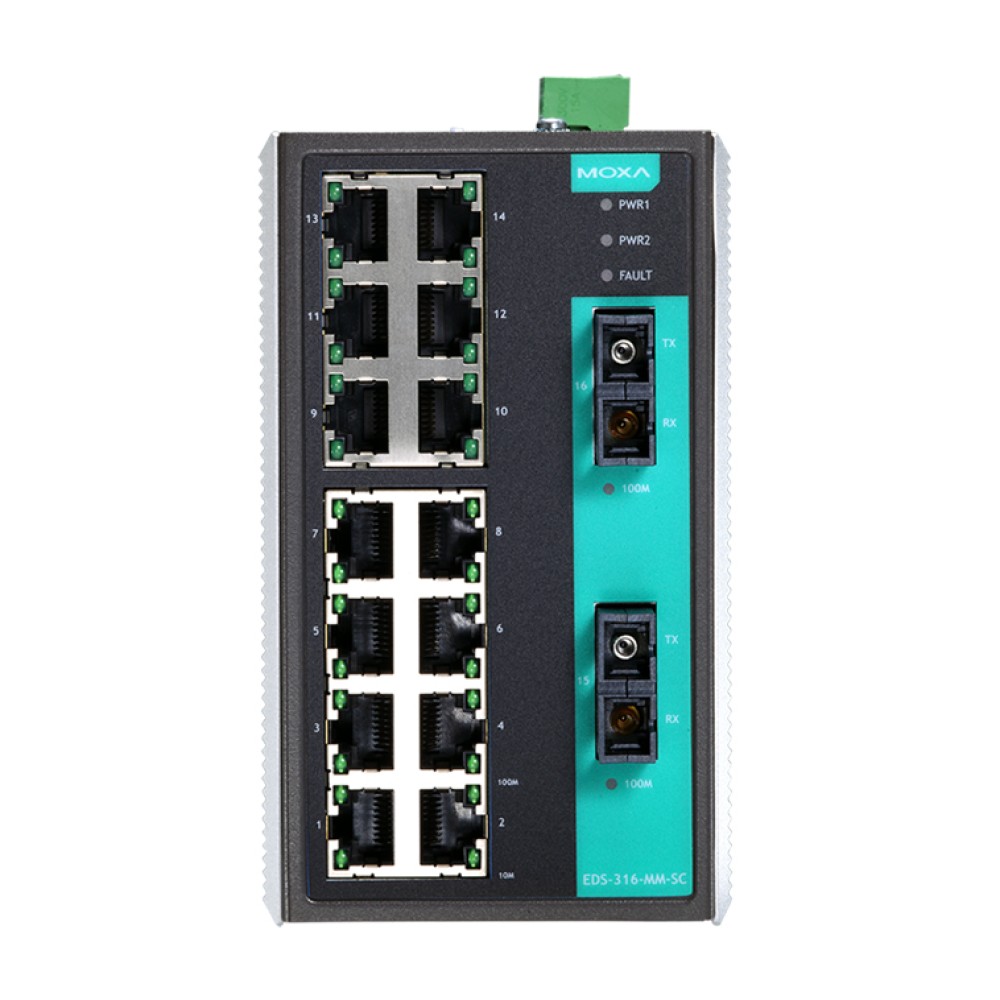

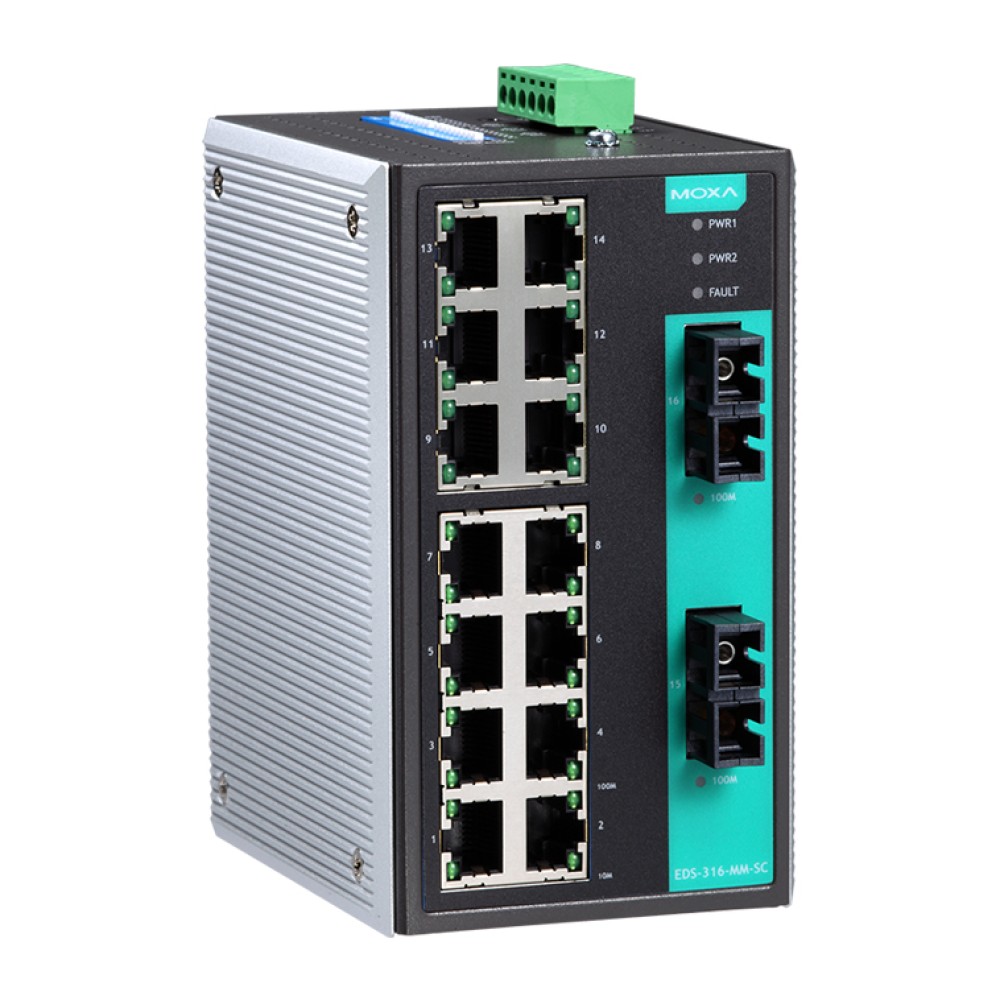

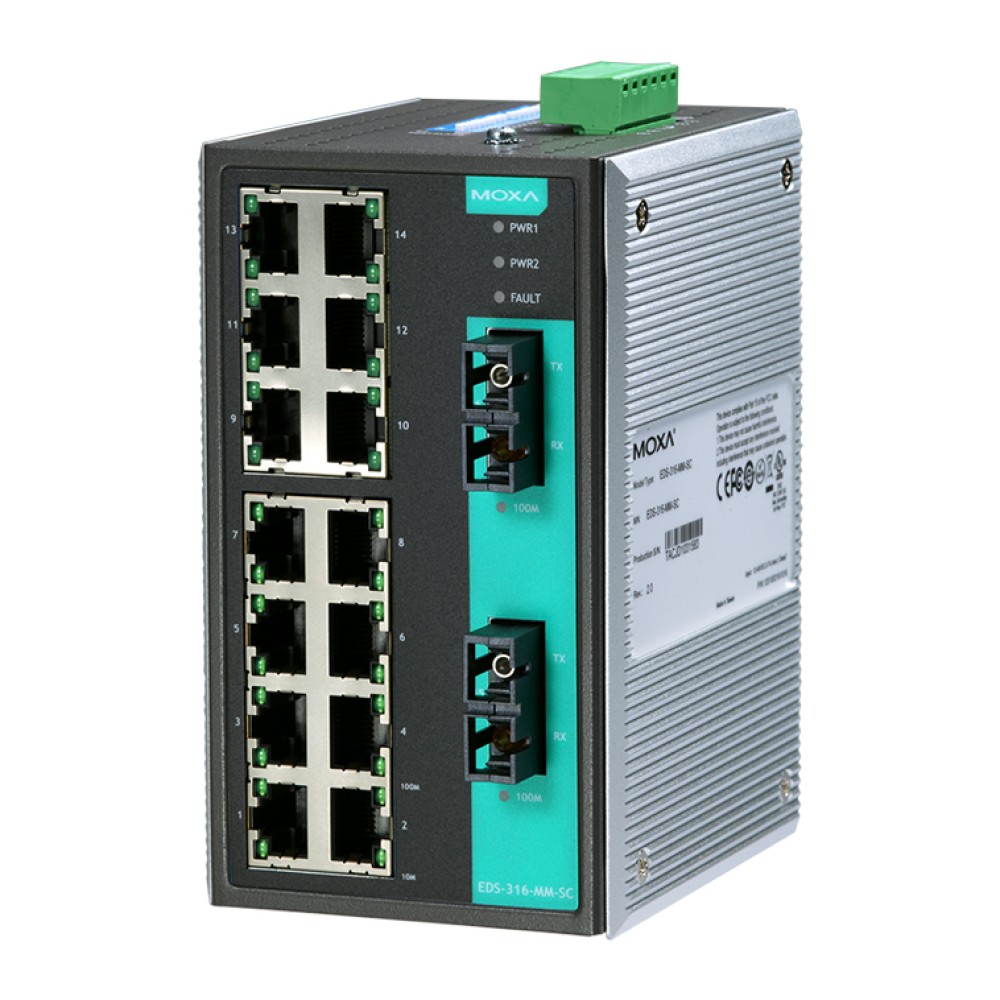

EDS-316-MM-SC
産業用 16ポート アンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
ハイパフォーマンス・ネットワークスイッチ技術
- 10/100BaseT(X)(RJ45)、1000BaseFX(SC/STコネクタ、マルチ/シングルモード)
- ブロードキャスト・ストーム・プロテクション
- IEEE802.3/ 802.3u/ 802.3Xサポート
- ストア&フォワード スイッチング・プロセスタイプ
- 10/100M、全二重/半二重、MDI/MDI-X自動認識
工業グレードの信頼性
- 電源障害、ポートブレーク時の警報用リレー出力
- リダンダント・デュアルDC電源入力
丈夫な設計
- 標準動作温度 : 0℃～60℃、ワイド動作温度モデル : -40℃～75℃(Tモデル)
- IP30保護の頑丈なケース
- DINレールまたはパネルマウントが可能
- 40kmもしくは80kmの長距離通信
- ハザード環境(Class 1 Div. 2/Zone 2)での使用(申請中)
推奨ソフトウェアおよびアクセサリ
- DRシリーズ DINレール 24VDC 電源供給シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-316シリーズは、工業イーサネット接続に経済的ソリューションを提供する16ポート・イーサネットスイッチです。電源障害もしくはポートブレークが起きた際には管理者に通知するリレー出力警報機能を搭載しています。
このスイッチは、ハザード環境(Class 1 Div. 2/Zone 2)のような厳しい工業環境での使用に適したFCC、TÜV、ULおよびCE規格に準拠して設計されています。EDS-316シリーズには、2タイプあり、1つは動作温度が0℃から60℃のもの、もう1つは、動作温度-40℃から75℃までの厳しい工業環境に対応したものです。どちらのモデルも出荷前に100%のバーンインテストを行っていますので工業オートメーション制御の特殊なニーズに十分応えることができます。
- 10/100BaseT(X)、1000BaseFX(マルチ/シングルモード、SC/STコネクタ)
- 電源障害/ポートブレーク時のリレー出力警報
- 24VDCリダンダント･デュアル電源入力
- ブロードキャスト・ストーム・プロテクション
- 透過のVLANタグパケットの送出
- 動作温度 -40℃ ～ 75℃(Tモデル)
- 工業環境に最適な頑丈なハードウェア設計
| テクノロジ | |
| 標準 | IEEE802.3, 802.3u, 802.3x |
|---|---|
| 処理タイプ | ストア&フォワード |
| フロー制御 | IEEE802.3x フロー制御, バックプレッシャーフロー制御 |
| インターフェース | |
| RJ-45ポート | 10/100BaseT(X)オートネゴシエーション、全2重/半2重モードおよび自動MDI/MDI-X 接続 |
| 光ファイバーポート | 100BaseFX ポート(SC/STコネクタ) |
| LED表示 | PWR1, PWR2, Fault, 10/100M(TPポート), 100M(光ファイバーポート) |
| DIPスイッチ | ポートブレーク警報マスク |
| 警報接点 | 1リレー出力(1A @24VDC) |
| 光ファイバー | |
| 距離 | マルチモード :
|
| 最小送信出力 | マルチモード :
|
| 最大送信出力 | マルチモード :
|
| 受信感度 | マルチモード : -34 ～ -30dBm シングルモード : -36 ～ -32dBm |
| 電源 | |
| 入力 | 24VDC (12 ～ 45VDC)、リダンダント入力 |
| 入力電流(@24V) | 0.26A(EDS-316) 0.34A(EDS-316-S) 0.36A(EDS-316-M) 0.40A(EDS-316-SS) 0.44A(EDS-316-MM、EDS-316-MS) |
| 過電流保護 | 1.6A |
| 接続 | リムーバブル6ピンターミナルブロック |
| メカニカル | |
| ケース | IP30プロテクション、アルミケース |
| 寸法 | 80.5×135×105mm (幅×高さ×奥行) |
| 重量 | 1,140g |
| 取付 | DINレール、ウォールマウント(オプション) |
| 環境 | |
| 動作温度 | 0 ～ 60℃ -40 ～ 75℃(Tモデル) |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95%(結露なきこと) |
| 適合規格 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 2 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 |
| 安全 | UL508, UL60950-1 |
| ハザード環境 | UL/cUL Class I, Division 2, Groups A, B, C and D; ATEX Zone 2, Ex nC IIC |
| マリタイム | DNV, GL |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| MTBF | 時間 : 257,000時間 データベース : MIL-HDBK-217F, GB 25℃ |
| 保証 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
リダンダント電源入力
EDS-316シリーズは、2つの電源入力を備えているため、同時に2台の電源を接続することができます。もし、片側の電源に障害が発生した場合、残りの電源は自動的にバックアップ作動をしますのでEDS-316シリーズは、ノンストップの連続運用が可能となります。
ポートの切断、電源障害発生の際のリレー出力による警報
EDS-316シリーズは、リレー接点出力機能を備えていますので、電源障害、ポートリンク障害が発生すると、現場のエンジニアに対して警報を発しますので素早い、適切な緊急メンテナンス手順が実行できます。
ブロードキャスト・ストーム・プロテクション
EDS-316はブロードキャスト・パケットを多大に受信する事から身を守ります。通常の使用時にはブロードキャスト・パケットはソースポート以外の全てのポートに転送されますが、EDS-316は、パケット数が設定した期間内の閾値を超えるとブロードキャストもしくはマルチキャスト・パケットを切り捨てます。設定した期間を過ぎると、また閾値になるまではブロードキャストもしくはマルチキャスト・パケットの受信を再開します。
VLANタグパケットの透過的送信
IEEE802.1標準は追加の4バイトを挿入したタグなしイーサネット・フレームのTPIDコントロール(情報)を含むVLANタグを定義しています。EDS-316は変更せずにこのようなデータ・パケットを受信・送信することができます。
寸法 (単位 = mm)
| EDS-316-MM-SC | 産業用アンマネージド・イーサネットスイッチ14ポート 10/100BaseT(X) 2 マルチモード100BaseFXポート SCコネクタ |
|---|
【同梱品】ユーザーマニュアル
オプション・アクセサリ
| DR-4524 | 45W/2A DINレール 24 VDC電源装置 (ユニバーサル85～264 VAC入力) |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24 VDC電源装置 (ユニバーサル85～264 VAC入力) |
| DR-120-24 | 120W/5A DINレール24 VDC電源装置 (88～132 VAC/176～264 VAC、スイッチ切換) |
| ADP-SCm-STf-M | マルチモードSC(オス) ⇔ ST(メス) デュプレックスアダプタ |
| ADP-SCm-STf-S | シングルモードSC(オス) ⇔ ST(メス) デュプレックスアダプタ |
| WK-46 | ウォールマウントキット |
| RK-4U | 4U 19インチラックマウントキット |

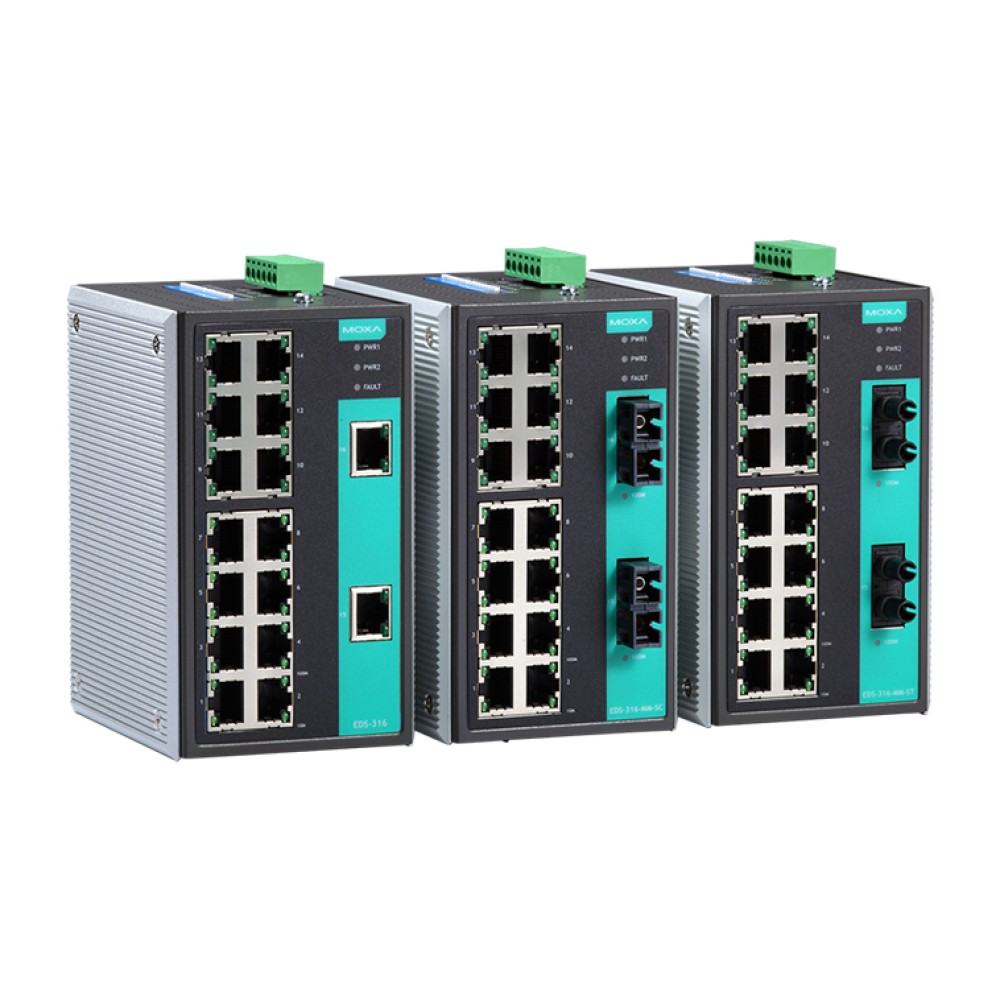

EDS-316シリーズ 製品一覧
| EDS-316 | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-MM-SC | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-MM-SC-T | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-MM-ST | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-MM-ST-T | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-M-SC | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-M-SC-T | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-MS-SC | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-M-ST | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-M-ST-T | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-S-SC | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-S-SC-T | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-SS-SC | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-SS-SC-80 | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-SS-SC-T | 産業用 16ポート アンマネージドイーサネットスイッチ |
| EDS-316-T | 産業用 16ポート アンマネージドイーサネットスイッチ |
