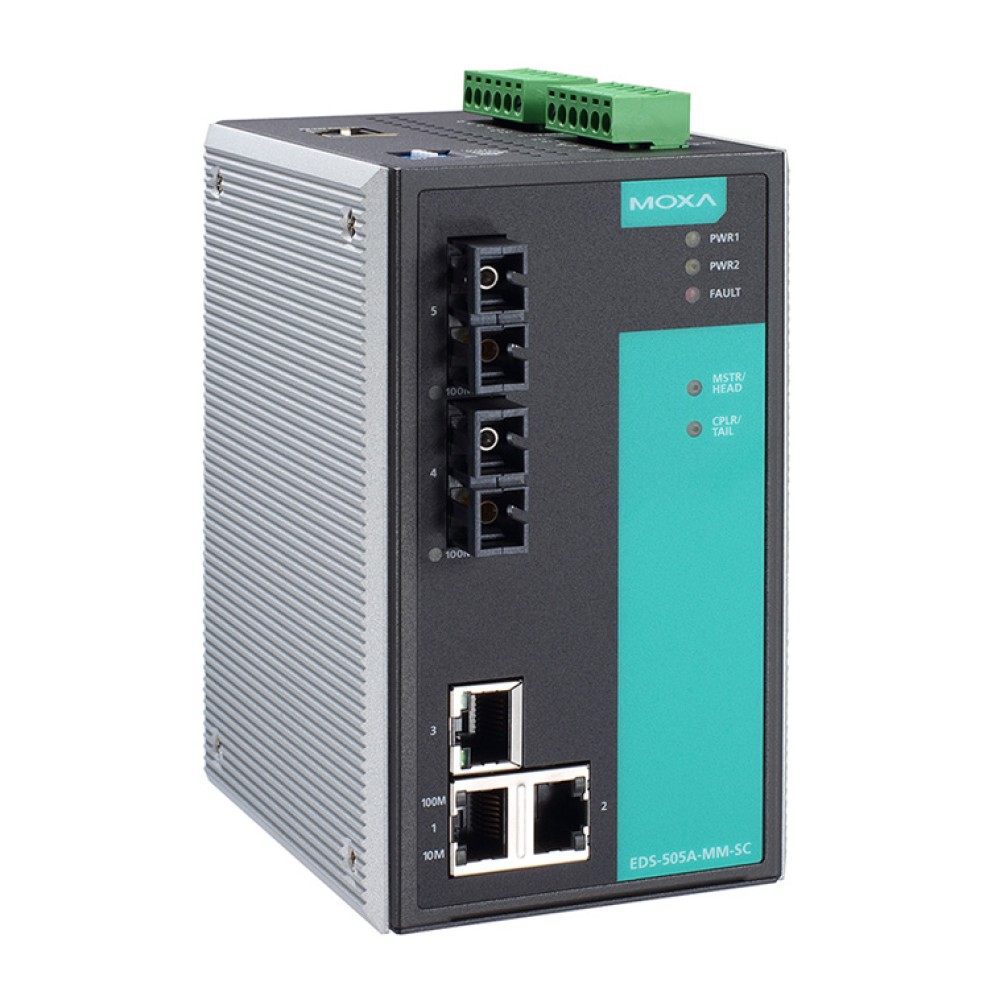

EDS-505A-MM-SC
5および8ポートエントリレベルマネージド・イーサネットスイッチ
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース(CLI)※
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- ネットワークの正確な時間同期のためのIEEE 1588 PTP V2※(Precision Time Protocol)
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP※およびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視のサポート
- 透過なデータ転送のためのEtherNet/IPおよびPROFINETプロトコルコンバーチブル
- リダンダントギガビットTurbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPおよびMSTP※ネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS(IEEE 802.1p/1Q)およびTOS/DiffServによるデターミニズムの向上
- ポートトランキングによる最適な帯域幅の使用
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- SNMP V1/V2c/V3による異なるレベルのネットワーク管理
- TACACS+※、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティの強化
- 予期せぬネットワークステータスを予防する帯域幅管理
- 承認されたMACアドレスのみアクセスできるロックポート機能
- 異常が発生した時のe-mail、リレイ出力による自動警報
Q3、2011予定
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-508A/505Aは、Plug-n-Playマネージド・リダンダント・イーサネットスイッチです。Turbo Ring DIPスイッチのセットによりTurbo Ring(リカバリタイム < 20ms)を簡単にセットアップする事ができ、システムの信頼性を向上させます。加えてEDS-508A/505Aは、QoS、802.1Q VLAN、ポート・ベースのVLAN、801.1X、SSL、SNMP V1/V2c/V3、IGMPスヌーピング、ポートトランキングおよびネットワーク管理のためのRMONのような多くのアドバンスド・マネージド機能をサポートします。-40℃から75℃までのより幅広い動作温度での使用も可能です。
- Plug-n-Play Turbo Ring(世界最速リカバリタイム < 20ms)、RSTP/STP(IEEE802.1W/D)イーサネット・リダンダンシ
- QoS、IGMP スヌーピング/GMRP、VLAN、LACP、SNMP V1/V2c/V3、RMONサポート
- 異常に対してカスタム構成したEメールによる通知
- ユーザフレンドリなWebベースの設定および管理
- 動作温度 -40℃ ~ 75℃(Tモデル)
- ABC-01(自動バックアップ・コンフィギュレータ)によるシステム・コンフィギュレーションのバックアップ
テクノロジ | |
標準 | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100Base FX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP |
---|---|
プロトコル | IGMPv1/v2 device, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog |
MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9 |
フロー制御 | IEEE802.3x フロー制御, バックプレッシャー |
スイッチプロパティ | |
プライオリティキュー | 4 |
IGMPグループ | 256 |
最大VLAN数 | 64 |
使用可能VLAN ID | VID 1 ~ 4096 |
インターフェース | |
RJ-45 ポート | 10/100BaseT(X)オートネゴシエーション、全2重/半2重モードおよび自動MDI/MDI-X 接続 |
光ファイバーポート | 100BaseFX ポート (SC/STコネクタ) |
コンソール | RS-232C (RJ-45) |
LED表示 | Power1、Power2、Fault、MASTER、COUPLER、10/100M |
DIPスイッチ | Turbo Ring、Master、Coupler、Reserve |
警報接点 | 2リレー出力(@1A、24VDC) |
デジタル入力 | 2入力(同一グランド但し、電気的絶縁)
|
光ファイバー | |
距離 | マルチモード :
|
最小送信出力 | マルチモード :
|
最大送信出力 | マルチモード :
|
受信感度 | シングルモード : -36 ~ -32dBm マルチモード : -34 ~ -30dBm |
電源 | |
入力電圧 | 24VDC (12 ~ 45VDC)、リダンダント・デュアル入力 |
入力電流 | (@24V) : 0.26A/0.24A (EDS-508A/505A), 0.36A/0.35A (EDS-508A/505A-MM, EDS-508A/505A-SS) |
接続 | 2×リムーバブル6ピンターミナルブロック |
過電流保護 | 有り |
リバース極性保護 | 有り |
メカニカル | |
ケース | IP30プロテクション、アルミケース |
重量 | 1,040g |
サイズ | 80.2×135×105mm |
取付 | DIN レール、ウォールマウント(オプション) |
環境 | |
動作温度 | 0 ~ 60℃ -40 ~ 75℃(Tモデル) |
保管温度 | -40 ~ 85℃ |
相対湿度 | 5 ~ 95%(結露なきこと) |
適合規格 | |
EMI | FCC Part 15, CISPR (EN55022) class A |
EMS | EN61000-4-2 (ESD), EDS-505A/508A : level 3; EDS-516A : level 2 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 2 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 EN61000-4-8, EN61000-4-11 |
安全 | UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
ハザード環境 | UL/cUL Class I, Division 2, Groups A, B, C, D (申請中 : EDS-505A-SS-SC-80, EDS-508A-SS-SC-80, EDS-508A-SS-SC-80-T); ATEX Zone 2, Ex nC IIC (申請中 : EDS-505A-SS-SC-80, EDS-508A-SS-SC-80, EDS-508A-SS-SC-80-T) |
海上 | DNV, GL |
衝撃 | IEC60068-2-27 |
落下 | IEC60068-2-32 |
振動 | IEC60068-2-6 |
MTBF | EDS-508A時間 : 339,000時間 EDS-505A時間 : 352,000時間 データベース : Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
プラグ・アンド・プレイ ファースト・イーサネット・リダンダント・リング機能(< 20ミリ秒)
![](/storage/EDS-508A_more1.gif)
今日の工業オートメーションアプリケーションにおいては、リダンダンシ(冗長性)はシステムの信頼性を高める上で重要な問題となっています。Moxa EtherDrive™ リダンダント・スイッチ EDS-508A/505Aにはターボリングと呼ばれるMoxaが開発したリダンダント・ネットワーク・プロトコルが装備されています。ターボリングを使用すると冗長性のあるイーサネット・ネットワークの確立を簡単に行うことができ、またその長ハイスピード回復時間から、お使いのネットワークのどこかのセグメントが切断されても、オートメーションシステムは通常の状態に世界最速の20ms以内に回復します。
分散アプリケーション向け複数ターボリング
![](/storage/EDS-508A_more2.gif)
システムによっては、いくつかのデバイスがリモートのロケーションにあるために1つの大きなリダンダントリングを作成するためにシステム内の全てのデバイスを接続するのが難しい場合があります。ターボリングの「リング・カップリング」機能を使用すると、これらの分散したデバイスを別々の小さいリダンダントリングに分け、且つお互いの通信を行うことは可能にすることができます。
IEEE802.1Xでユーザ認証の機能向上
EDS-508A/505AはIEEE802.1X(ポートベース・ネットワーク・アクセス・コントロール)をサポートする事でユーザ認証の機能が向上しています。認証されたユーザだけがポートにアクセスする事が可能です。認証はローカル・ユーザ・データベースもしくは外部RADIUSサーバにて行われます。
IGMPスヌーピングおよびGMRPによるマルチキャスト・トラフィックのフィルタリング
![](/storage/EDS-508A_more3.gif)
EDS-508A/505AはIEEE802.1D-1998 GMRP(GARPマルチキャスト・レジストレーション・プロトコル)をサポートし、IGMPスヌーピングにてマルチキャスト・トラフィックを削除し、トラフィックを要求する目的先にのみ送信されるため、イーサネットLANのトラフィック量を削減します。
VLANにより簡単ネットワーク計画
![](/storage/EDS-508A_more4.gif)
VLANはネットワーク上のどこにでも位置することのできるデバイスのグループですが、物理的に同一セグメントにあるかのように通信をおこないます。 VLANは物理的な接続や古いネットワーク設計による制限なしにネットワークのセグメントを行うために使用されます。デバイス同士が別のVLANにある場合は、デバイス間の通信ができず、不法な侵入者やトラフィックからのセキュリティや保護をする必要があります。IEEE802.1Q標準およびGVRPプロトコルをサポートし、共同利用できる同一パラメータを交換する事ができ、ネットワーク全体で一致したVLAN設定を保持することができます。
QoS
QoS(Quality of Service)は重要なデータを矛盾なく予測してデリバリーするトラフィック優先機能をもっています。EDS-508A/505Aシリーズはネットワーク全体にわたる矛盾のない分類を行うためにIEEE802.1p/qレイヤー2 QoSタグ、レイヤー3 TOSインフォメーションをチェックします。EDS-508A/505AシリーズのQoS機能は産業用ネットワークのパフォーマンスとミッションクリティカルなアプリケーションを改善します。
![](/storage/EDS-508A_more5.gif)
RMONによる効果的なネットワークモニタリングおよび先回り機能(近日中に利用可能)
RMON(Remote Network Monitoring)は様々なネットワーク・エージェントおよびコンソール・システムがネットワーク・モニタリング・データの交換を可能にするインターネット・エンジニアリング・タスク・フォース(IETF)標準モニタリング仕様です。RMONは包括的なネットワークエラー診断、計画およびパフォーマンス調整情報を提供します。これにより、より先回り的にネットワークの管理を行うことが可能になります。正しく設定を行うと、RMONは問題が起こる前に配信情報を探知します。このため、問題がユーザへ影響する前に対応することができます。
ポートトランキングでフレキシブルなネットワーク接続
![](/storage/EDS-508A_more6.gif)
ポートトランキングにより、各リンクに最大4つのポートを持つリンクを最大4つまで凝集してデバイスの通信を行うことが可能です。これによりポートトランキングを2倍、3倍、もしくは4倍の接続バンド幅にて1つのEDSを別のEDSに接続する事ができます。
レート制限による予期せぬネットワークステータスの予防
![](/storage/EDS-508A_more7.gif)
ネットワーク上のどの1つのデバイスでも、特に異常などうさによってはバンド幅に制限を持つのは良くありません。最も良くある問題は間違ったトポロジーの設定によるもの、または不良デバイスによるブロードキャストストームです。EDS-508A/505Aシリーズはブロードキャストストームを防ぐだけでなく、ユニキャスト/マルチキャスト・ブロードキャスト・パケットの出入りレートの設定も可能にし、管理者は制限のあるバンド幅の完全な制御を行うことができ予期せぬエラーを防ぎます。
ポートロックによる特定MACアドレスによる認証アクセス
![](/storage/EDS-508A_more8.gif)
EDS-508A/505Aシリーズは特定のポートに対して保護固定MACアドレスを割り当てることができます。ポートロック機能を使用する事で、ロックされたポートは他のアドレスを許可せず、設定された固定MACアドレスからのトラフィックだけを許可し、不正侵入者や好ましくない使用をブロックします。
オンラインモニタリングのポートミラーリング
![](/storage/EDS-508A_more9.gif)
大規模のネットワークは、しばしば期待したレベルの通信の実行が難しい場合があります。産業用通信のアプリケーションは、オフィス環境で使われるファイル転送スタイルよりも、コマンドレスポンス・スタイルが主に使われています。実際、コントロールエンジニアは最初に産業用イーサネットのセッティングを行う時にセカンドポートをデバイスとホスト間に係わるアクティビティのモニタリングを行うために使用します。EDS-508A/505Aシリーズのミラーリングポート機能はシステムが期待された動作を保証するのに役立ちます。
イベントによる自動警告
工業イーサネットデバイスはしばしばシステムのエンドポイントにある場合が多いので、これらのデバイスはネットワークのどこで何が起きているのかを常に把握することができません。このため、これらのデバイスに接続する工業イーサネットスイッチは、システム管理者にリアルタイムの警告メッセージを提供する責任があります。制御エンジニアが長い時間コントロールルームから退席しているときでも、不具合が起こった場合には即座にデバイスのステータスを通知する事ができます。従来のデバイスステータス決定方法は定期的にデバイスに問い合わせを行っていましたが、これはリアルタイムとは呼べず、またあまり効果的な方法ではありません。警告メッセージはイベントによりアクティブに発行されなければなりません。これらの必要性に応えるため、工業イーサネットスイッチは以下のような機能が必要とされます。
Ⅰ.Eメールによる警告
![](/storage/EDS-508A_more10.gif)
EDS-508A/505Aシリーズは異常が検知されると、リアルタイム警報メッセージとしてシステム管理者にEメール警報メッセージを送出します。
スイッチイベント | ポートイベント | |
---|---|---|
コールドスタート | ワームスタート | リンクオン |
パワーオン/オフ | 認証失敗 | リンクオフ |
トポロジー変更 | 設定変更 | トラフィック過負荷 |
II.リレー出力による警報
![](/storage/EDS-508A_more11.gif)
EDS-508A/505Aシリーズは、フィールドエンジニアに対して異なる重要度を示すために設定可能な2つのリレー出力が装備されています。その結果、エンジニアは最優先メッセージに対して迅速に応答し、適切な緊急メンテナンス手順を取ることができます。
III.重要なセンサーを統合するためのDI
![](/storage/EDS-508A_more12.gif)
2つのDI(Digital Input)によりEDS-508A/505Aシリーズは、センサーを自動警報メカニズムに統合することができるので、Eメール SNMPトラップまたはOPCによりIPネットワークに警報メッセージを送ることができます。
自動IP割り当て
![](/storage/EDS-508A_more13.gif)
繰り返しIPアドレスを設定するのに必要な手間を省くため、EDS-508A/505AシリーズにはDHCP/BootPサーバおよびRARPプロトコルを装備し、イーサネット使用可能なデバイスのIPアドレス設定を自動的に行います。
ブラウザーベースの簡単なコンフィギュレーション
![](/storage/EDS-508A_more14.gif)
EDS-508A/505Aシリーズは、Webブラウザ、TelnetコンソールまたはMoxaが供給するWindowsユーティリティによりネットワークを介して簡単にコンフィギュレーションが可能です。また、Moxaバッチコンフィギュレーションを使用してコンフィギュレーション・パラメータの保存および複数のEDS-508A/505Aに対して同時にコピーをすることが可能です。
寸法 (単位 = mm)
![サイズ](/storage/EDS-508A_more15.gif)
EDS-505A-MM-SC | 産業用マネージドイーサネットスイッチ 3ポート 10/100BaseT(X) 2ポート マルチモード100BaseFx(SCコネクタ) 0~60℃ |
---|
オプション・アクセサリ
ABC-01 | 自動バックアップ・コンフィギュレータvia RS-232Cコンソールポート 0~60℃ |
---|---|
EDS-SNMP OPC Server Pro | EDS-SNMP OPC Serverソフトウェア(CD) マニュアル |
DR-4524 | 45W/2A DINレール24V DC電源 ユニバーサル85~264VAC入力 |
DR-75-24 | 75W/3.2A DINレール24V DC電源 ユニバーサル85~264VAC入力 |
DR-120-24 | 120W/5A DINレール24V DC電源 ユニバーサル88~132VAC/176~264VAC入力 (スイッチ切換) |
WK-46 | ウォールマウントキット |

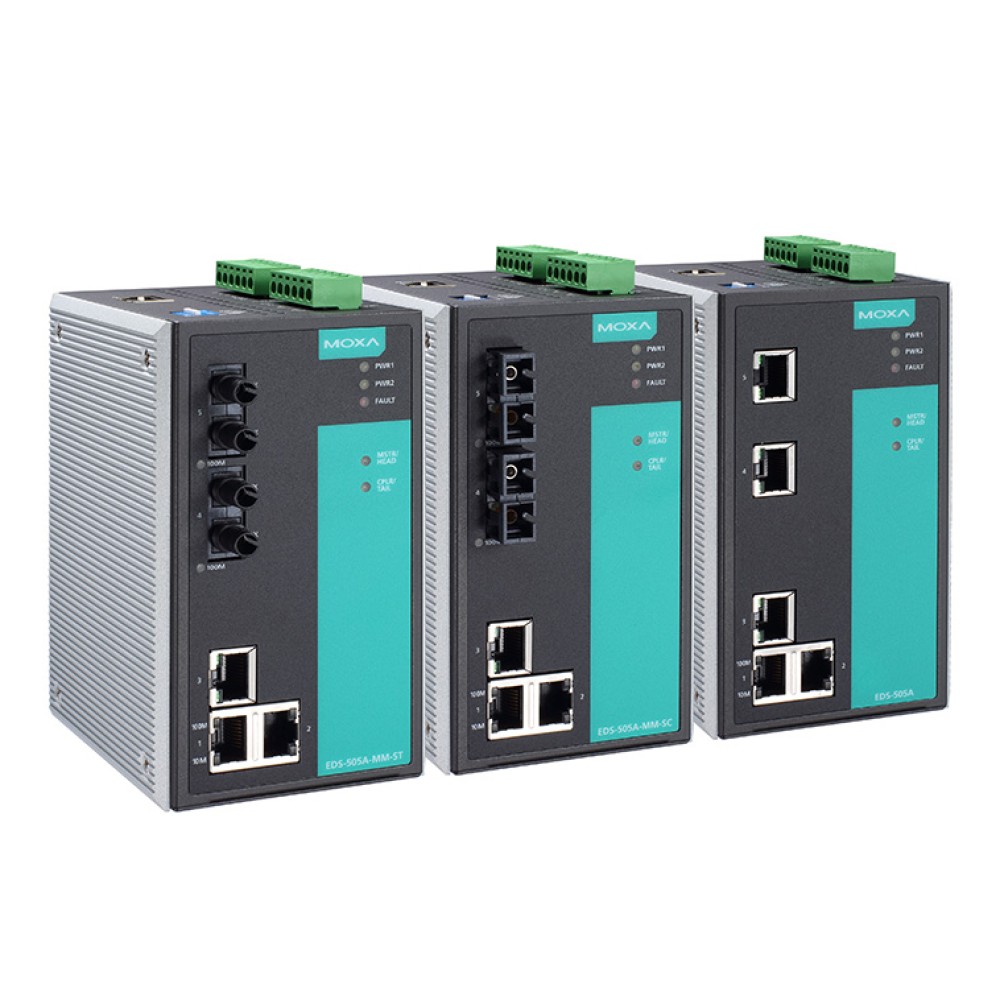

EDS-505Aシリーズ 製品一覧
EDS-505A | 5および8ポートエントリレベルマネージド・イーサネットスイッチ |
EDS-505A-MM-SC | 5および8ポートエントリレベルマネージド・イーサネットスイッチ |
EDS-505A-MM-SC-T | 5および8ポートエントリレベルマネージド・イーサネットスイッチ |
EDS-505A-MM-ST | 5および8ポートエントリレベルマネージド・イーサネットスイッチ |
EDS-505A-MM-ST-T | 5および8ポートエントリレベルマネージド・イーサネットスイッチ |
EDS-505A-SS-SC | 5および8ポートエントリレベルマネージド・イーサネットスイッチ |
EDS-505A-SS-SC-T | 5および8ポートエントリレベルマネージド・イーサネットスイッチ |
EDS-505A-T | 5および8ポートエントリレベルマネージド・イーサネットスイッチ |
