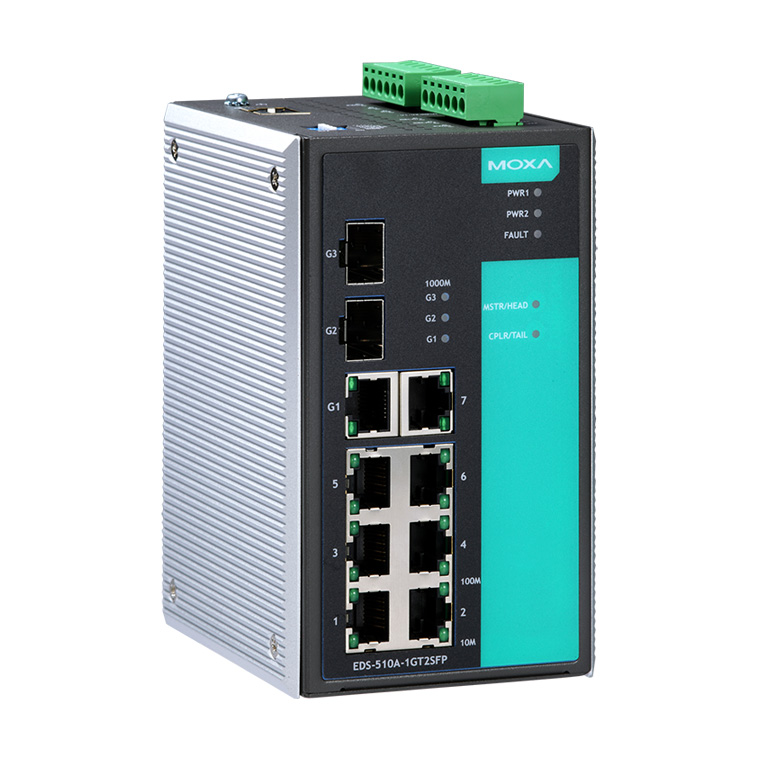

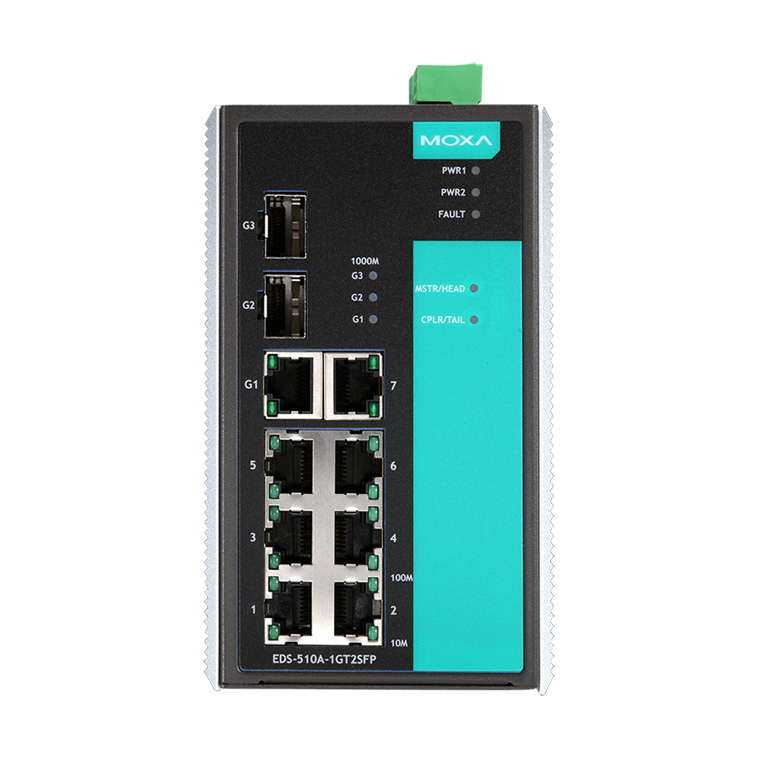

EDS-510A-1GT2SFP
7+3Gポートギガビットマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース（CLI）※
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- ネットワークの正確な時間同期のためのIEEE 1588 PTP V2※(Precision Time Protocol)
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP※ およびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視のサポート
- 透過なデータ転送のためのEtherNet/IPおよびPROFINETプロトコルコンバーチブル
- リダンダントギガビットTurbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPおよびMSTP※ ネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS（IEEE 802.1p/1Q）およびTOS/DiffServによるデターミニズムの向上
- ポートトランキングによる最適な帯域幅の使用
- TACACS+※、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティの強化
- SNMP V1/V2c/V3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 承認されたMACアドレスのみアクセスできるロックポート機能
- 異常が発生した時のe-mail、リレイ出力による自動警報
Q3、2011予定
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-510Aは、IPv6 Ready Logoプログラム(IPv6対応機器がお互いにIPv6で通信ができることを示す国際的な機能認証プログラム)に基づく市場初の産業プロトコルバージョン6をサポートする次世代の産業イーサネットワークのための産業オートメーションおよび制御アプリケーション用マネージドイーサネットスイッチです。
IPv6 Ready Logoプログラムにより証明されたことは、EDS-510Aが完全にIPv6指令のコアープロトコルに準拠し他のIPv6デバイスに互換性をもつことを意味します。IPv6は、世界的なIPアドレスの不足に対処するために生成されポイント・ツー・ポイントおよび双方向通信のためのネットワークトラフィックを妨げないサポートを行うために128ビットアドレスを提供します。Moxaは、近い将来イーサネットスイッチのすべての製品に至るまでIPv6を拡大するべく開発を行っています。EDS-510Aに次世代のインターネットプロトコルを採用することにより産業イーサネットネットワークは、自動IPアドレスの設定、最高のセキュリティ確保、ビルトインQoSを提供することができます。
IPv6を使用する最高の利点は、追加のIPアドレススペースをサポートすることです。MoxaのEDS-510Aイーサネットスイッチは、IPv4およびIPv6を同時にサポートする二重スタックトランジション構造を採用しているので将来ネットワークデバイスの全てをグレードアップする際の心配はありません。自動的にIPアドレスおよびIPsecセキュリティ認証を割り当てることによってEDS-510Aは、産業ネットワークについてセキュアで柔軟性のある通信を確実にすることができます。更に、IPv6パケットタグは、Quality of Service(QoS)のための改善されたトラフィック優先順位を提供します。
| テクノロジ | |
| 規格 | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100Base FX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.3ab for 1000Base(X), IEEE 802.3z for 1000BaseX |
|---|---|
| プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6 |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE802.3xフローコントロール、バックプレッシャフローコントロール |
| スイッチ・プロパティ | |
| 優先制御 | 4 |
| IGMPグループ数 | 256 |
| 使用可能な最大VLAN数 | 64 |
| VLAN ID数 | VID 1 ～ 4096 |
| インターフェース | |
| RJ-45 ポート | 10/100BaseT(X) または 10/100/1000BaseT(X)オートネゴシエーション･スピード |
| ファイバーポート | 1000BaseSFP スロット |
| コンソール | RS-232C(RJ-45) |
| LED表示 | PWR1, PWR2, FAULT, 10/100M(TPポート), 1000M(ギガビットポート), MSTR/HEAD, CPLR/TAIL |
| DIPスイッチ | Turbo Ring, Master, Coupler, Reserve |
| 警報接点 | 2リレー出力、電流容量 1A @24V |
| デジタル入力 | デジタル入力2入力(グランド共通、ただし電気的に絶縁)
|
| 電源 | |
| 入力電圧 | 24VDC (12 ～ 45VDC)、リダンダントデュアル入力 |
| 入力電流 | 0.65A (EDS-510A-3GT) 0.44A (EDS-510A-1GT2SFP) 0.46A (EDS-510A-3SFP) |
| 接続 | 2×6ピンリムーバブル･ターミナルブロック |
| 過電流保護 | 有り |
| 極性保護 | 有り |
| メカニカル | |
| ケース | IP30プロテクション |
| 材質 | メタルケース |
| 重量 | 1170g |
| サイズ | 80.2×135×105mm |
| 取付 | DINレール、ウォールマウント(オプションキット) |
| 環境 | |
| 稼動時温度 | 0 ～ 60℃ Tモデル : -40 ～ 75℃ |
| 保管時温度 | -40 ～ 85℃ |
| 環境相対湿度 | 5 ～ 95%(結露なきこと) |
| 適合規格 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2(ESD), Lavel 3 EN61000-4-3(RS), Lavel 3 EN61000-4-4(EFT), Lavel 3 EN61000-4-5(Surge), Lavel 3 EN61000-4-6(CS), Lavel 3 EN61000-4-8 |
| 安全 | UL 508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
| ハザード環境 | UL/cUL Class I, Division 2, Group A, B, C, D; ATEX Class I, Zone 2, EEx nC IIC |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| MTBF | 204,000時間 データベース : MIL-HDBK-217J, GB 25℃ |
| 海上 | DNV, GL |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| EDS-510A-1GT2SFP | 産業用ギガビットマネージド･リダンダント･イーサネット･スイッチ 10/100BaseT(X) 7ポート 1 10/100/1000BaseT(X)ポート 2 SFP(mini-GBIC)ポート |
|---|
DINレール電源
| DR-4524 | 45W/2A DINレール 24 VDC電源装置 (ユニバーサル85～264 VAC入力) |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24 VDC電源装置 (ユニバーサル85～264 VAC入力) |
| DR-120-24 | 120W/5A DINレール24 VDC電源装置 (88～132 VAC/176～264 VAC、スイッチ切換) |
バックアップ・コンフィギュレータ
| ABC-01 | 自動バックアップ・コンフィギュレータvia RS-232C コンソールポート 0～60℃ |
|---|
マウントキット
| RK-4U | 4U 19インチラックマウントキット |
|---|---|
| WK-46 | ウォールマウントキット |
ギガビット・イーサネット・モジュール SFP-1G
| SFP-1GSXLC | SFPトランシーバ 1000BaseSX LCコネクタ 0.5km 0 ～ 60℃ |
|---|---|
| SFP-1GLSXLC | SFPトランシーバ 1000BaseSX LCコネクタ 2km 0 ～ 60℃ |
| SFP-1GLXLC | SFPトランシーバ 1000BaseLX LCコネクタ 10km 0 ～ 60℃ |
| SFP-1GLHXLC | SFPトランシーバ 1000BaseLHX LCコネクタ 40km 0 ～ 60℃ |
| SFP-1GZXLC | SFPトランシーバ 1000BaseZX LCコネクタ 80km 0 ～ 60℃ |
| SFP-1GEZXLC | SFPトランシーバ 1000BaseEZX LCコネクタ 110km 0 ～ 60℃ |
| SFP-1G10ALC | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 10km TX 1310 nm RX 1550 nm 0 ～ 60℃ |
| SFP-1G10BLC | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 10km TX 1550 nm RX 1310 nm 0 ～ 60℃ |
| SFP-1G20ALC | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 20km TX 1310 nm RX 1550 nm 0 ～ 60℃ |
| SFP-1G20BLC | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 20km TX 1550 nm RX 1310 nm 0 ～ 60℃ |
| SFP-1G40ALC | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 40km TX 1310 nm RX 1550 nm 0 ～ 60℃ |
| SFP-1G40BLC | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 40km TX 1550 nm RX 1310 nm 0 ～ 60℃ |
| SFP-1GSXLC-T | SFPトランシーバ 1000BaseSX LCコネクタ 0.5km -20 ～ 75℃ |
| SFP-1GLSXLC-T | SFPトランシーバ 1000BaseSX LCコネクタ 2km -40 ～ 85℃ |
| SFP-1GLXLC-T | SFPトランシーバ 1000BaseLX LCコネクタ 10km -40 ～ 85℃ |
| SFP-1GLHXLC-T | SFPトランシーバ 1000BaseLHX LCコネクタ 40km -40 ～ 85℃ |
| SFP-1GZXLC-T | SFPトランシーバ 1000BaseZX LCコネクタ 80km -40 ～ 85℃ |
| SFP-1G10ALC-T | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 10km TX 1310 nm RX 1550 nm -40 ～ 85℃ |
| SFP-1G10BLC-T | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 10km TX 1550 nm RX 1310 nm -40 ～ 85℃ |
| SFP-1G20ALC-T | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 20km TX 1310 nm RX 1550 nm -40 ～ 85℃ |
| SFP-1G20BLC-T | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 20km TX 1550 nm RX 1310 nm -40 ～ 85℃ |
| SFP-1G40ALC-T | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 40km TX 1310 nm RX 1550 nm -40 ～ 85℃ |
| SFP-1G40BLC-T | WDM-type (BiDi) SFPトランシーバ 1000BaseSFPポート LCコネクタ 40km TX 1550 nm RX 1310 nm -40 ～ 85℃ |
アクセサリ・SNMP OPCサーバ
| EDS-SNMP OPC Server Pro | EDS-SNMP OPC Server Proソフトウェア CD マニュアル |
|---|

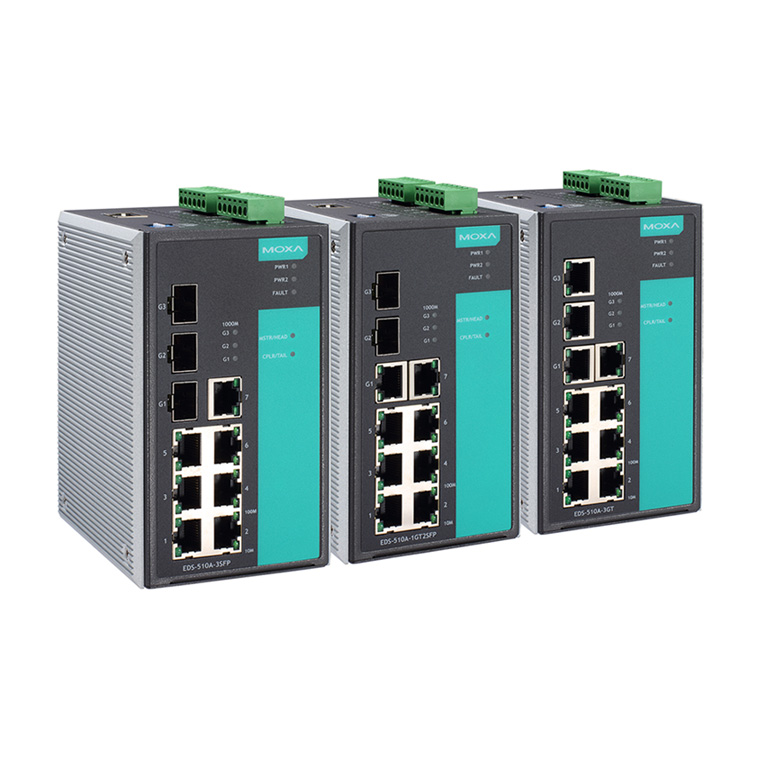

EDS-510Aシリーズ 製品一覧
| EDS-510A-1GT2SFP | 7+3Gポートギガビットマネージドイーサネットスイッチ |
| EDS-510A-1GT2SFP-T | 7+3Gポートギガビットマネージドイーサネットスイッチ |
| EDS-510A-3GT | 7+3Gポートギガビットマネージドイーサネットスイッチ |
| EDS-510A-3GT-T | 7+3Gポートギガビットマネージドイーサネットスイッチ |
| EDS-510A-3SFP | 7+3Gポートギガビットマネージドイーサネットスイッチ |
| EDS-510A-3SFP-T | 7+3Gポートギガビットマネージドイーサネットスイッチ |
