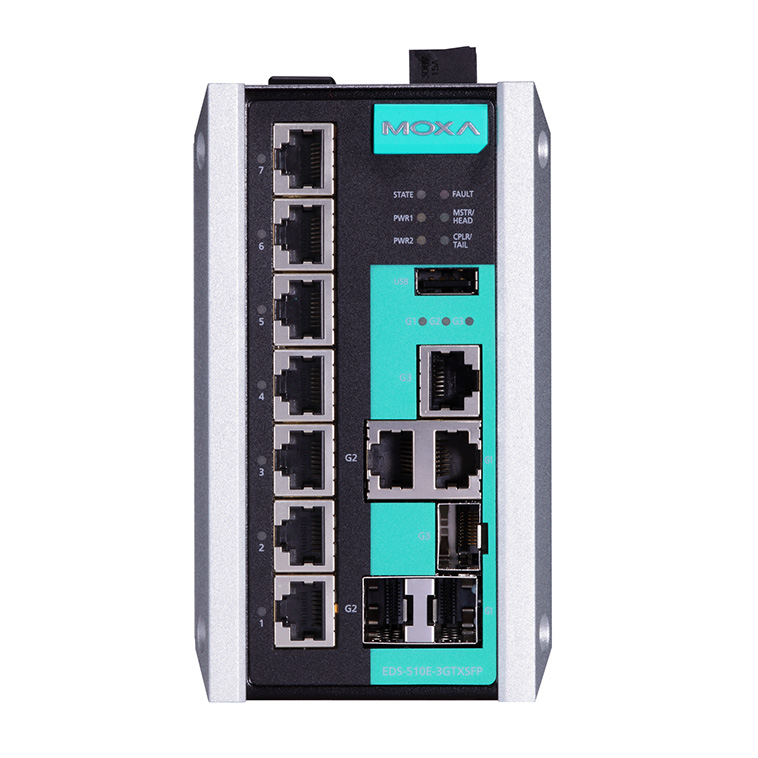

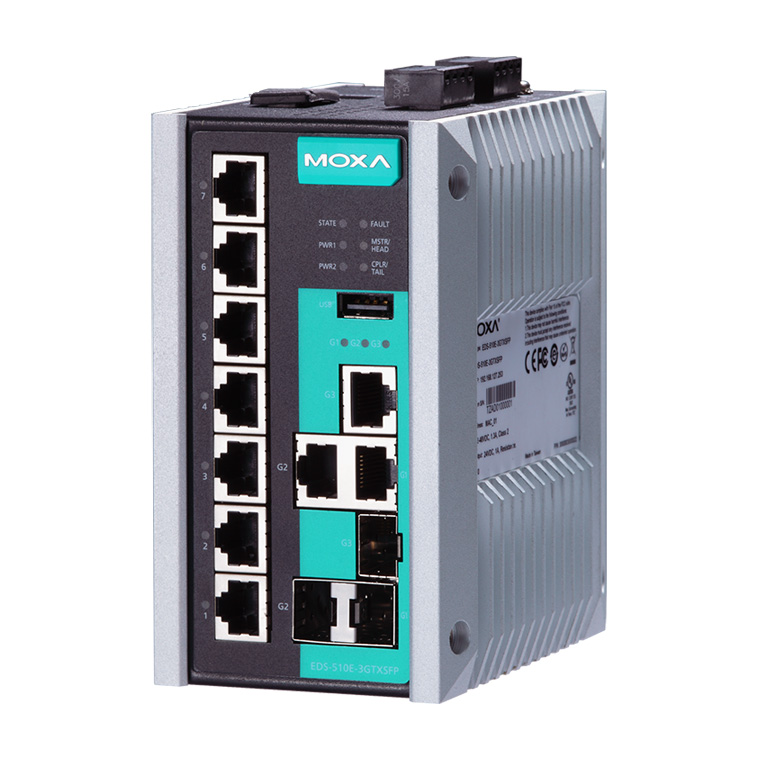

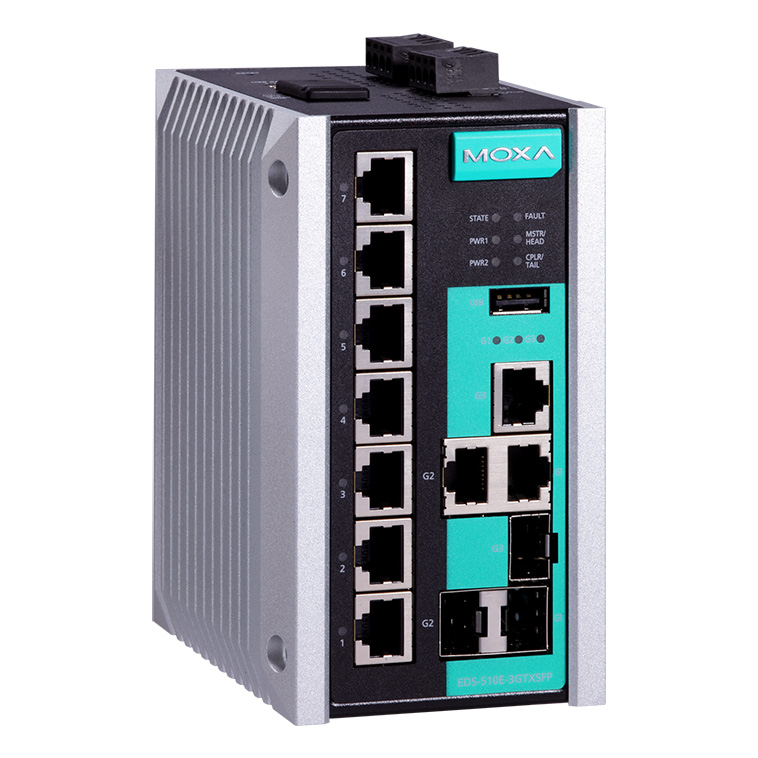

EDS-510E-3GTXSFP-T
7＋3Gポートギガビットマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 冗長リングのための2ギガビットイーサネットポートおよびアップリングソリューションのための1ギガビットイーサネットポートの提供
- 主要なマネージド機能の迅速な設定のためのコマンドラインインターフェース（CLI）
- IPv6 Ready logoアワード（IPv6 Logo Committee認証）
- ネットワークの精密時間同期のためのIEEE 1588 PTP V2（精密時間プロトコル）
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP、PROFINETおよびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視のサポート
- Turbo Ring、Turbo Chain（リカバリタイム＜ 50 ms、250台スイッチ不全負荷時）、RSTP/STPおよびMSTPネットワーク冗長性サポート
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS（IEEE 802.1p/1Q）およびTOS/DiffServによるデターミニズムの向上
- 最適な帯域幅使用のためのポートトランキング
- RADIUS、TACACS+、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティの強化
- SNMP V1/V2c/V3による異なるレベルのネットワークセキュリティ管理
- RMONによる効率的なネットワークの監視およびプロアクティブ機能
- 予期せぬネットワークステータスを予防する帯域幅管理
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- オンラインデバッグのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- ABC-02-USB自動バックアップによるシステムの設定バックアップ／復元およびファームウェアのアップグレード
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-510Eギガビットイーサネットスイッチは、ファクトリーオートメーション、ITSおよびプロセス制御といった厳しいミッションクリティカルなアプリケーションの要求を満たす設計がされています。 3ギガビットイーサネットポートは、ギガビット冗長Turbo Ring およびギガビットアップリンクを構築するための優れた柔軟性を提供します。また、マネージドスイッチは、スイッチの設定に必要なUSBインターフェース、システムファイルのバックアップおよびファームウェアのアップグレードを採用しているため管理が容易にできます。
堅牢性を信頼性テストで実証された次世代のEDS-Eスイッチ
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3xフロー制御 IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X認証 IEEE 802.3ad LACPを使ったポートトランク |
|---|---|
| プロトコル | IGMPv1/v2/v3、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、Syslog、DHCP Option 66/67/82、SSH、SNMP Inform、EtherNet/IP、PROFINET、Modbus/TCP、LLDP、IEEE 1588 PTP V2、IPv6、NTP Server/Client |
| MIB | MIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE 802.3x フロー制御、バックプレッシャフロー制御 |
| スイッチのプロパティ | |
| プロパティキュー | 4 |
| 利用できる最大のVLAN数 | 64 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 256 |
| MACテーブルサイズ | 8 K |
| パケットバッファサイズ | 1 Mbit |
| インターフェース | |
| ファイバーポート | 100/1000BaseSFPスロット |
| RJ45ポート | 10/100/1000BaseT（X） オートネゴシエーションスピード |
| USBポート | USB コンソールポート（Type B コネクタ） USB ストレージポート（Type A コネクタ） |
| DIPスイッチ | Turbo Ring、Master、Coupler、Reserve |
| LED表示 | PWR1、PWR2、FAULT、STATE、10/100/1000M、MSTR/HEAD、CPLR/TAIL |
| アラーム接点 | 1リレイ出力、電流容量1 A @ 24 VDC |
| ディジタル入力 | 1入力（同一グランド）ただしエレクトロニクスから電気的にアイソレート
|
| ボタン | リセットボタン |
| 電源 | |
| 入力電圧 | 12/24/48/-48 VDC、冗長デュアル入力 |
| 入力電流 | EDS-510E： 24 VDC/0.68 A |
| 過電流保護 | 有 |
| 接続 | 2リムーバル4コンタクトターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ハウジング | メタル、IP30保護 |
| サイズ | 79.2 x 135 x 116 mm |
| 重さ | 1690 g |
| 設置 | DINレールマウンティング、ウォールマウンティング（オプショナルキット） |
| 環境 | |
| 動作温度 | モデル：-10～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95%（結露なきこと） |
| 規格および認証 | |
| 安全 | UL 508、EN 60950-1（申請中） |
| EMI | |
| EMS | EN 61000-4-2（ESD）Level 4、EN 61000-4-3（RS）Level 3、 EN 61000-4-4（EFT）Level 4、EN 61000-4-5（サージ）Level 4、 EN 61000-4-6（CS）Level 3、EN 61000-4-8（CS） |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| Note | 最新の認証については、Moxaのwebをご覧ください |
| MTBF（mean time between failures） | |
| 時間 | 723、532 hrs |
| データベース | Telcordia（Bellcore）、GB |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
サイズ（単位：mm）
| EDS-510E-3GTXSFP | マネージドギガビットイーサネットスイッチ、7 10/100BaseT(X) ポート、3 10/100/1000BaseT(X)または100/1000BaseSFPポート、-10～60℃動作温度 |
|---|---|
| EDS-510E-3GTXSFP-T | マネージドギガビットイーサネットスイッチ、7 10/100BaseT(X) ポート、3 10/100/1000BaseT(X)または100/1000BaseSFPポート、-40～75℃動作温度 |
コンバーチブルモジュール
| SFP-1G10ALC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、10 km 伝送距離、TX 1310 nm、RX 1550 nm、0～60℃動作温度 |
|---|---|
| SFP-1G10ALC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、10 km伝送距離、TX 1310 nm、RX 1550 nm、-40～85℃動作温度 |
| SFP-1G10BLC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、10 km 伝送距離、TX 1550 nm、RX 1310 nm、0～60℃動作温度 |
| SFP-1G10BLC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、10 km 伝送距離、TX 1550 nm、RX 1310 nm、-40～85℃動作温度 |
| SFP-1G20ALC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、20 km 伝送距離、TX 1310 nm、RX 1550 nm、0～60℃動作温度 |
| SFP-1G20ALC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、20 km 伝送距離、TX 1310 nm、RX 1550 nm、-40～85℃動作温度 |
| SFP-1G20BLC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、20 km 伝送距離、TX 1550 nm、RX 1310 nm、0～60℃動作温度 |
| SFP-1G20BLC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、20 km 伝送距離、TX 1550 nm、 RX 1310 nm、-40～85℃動作温度 |
| SFP-1G40ALC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、40 km 伝送距離、TX 1310 nm、RX 1550 nm、0～60℃動作温度 |
| SFP-1G40ALC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、40 km 伝送距離、TX 1310 nm、RX 1550 nm、-40～85℃動作温度 |
| SFP-1G40BLC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、40 km 伝送距離、TX 1550 nm、RX 1310 nm、0～60℃動作温度 |
| SFP-1G40BLC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、40 km伝送距離、TX 1550 nm、RX 1310 nm、-40～85℃動作温度 |
| SFP-1GEZXLC | SFPモジュール、1 1000BaseEZXポート、LCコネクタ、110 km伝送距離、0～60℃動作温度 |
| SFP-1GEZXLC-120 | SFPモジュール、1 1000BaseEZXポート、LCコネクタ、120 km伝送距離、0～60℃動作温度 |
| SFP-1GLHLC | SFPモジュール、1 1000BaseLHポート、LCコネクタ、30 km伝送距離、0～60℃動作温度 |
| SFP-1GLHLC-T | SFPモジュール、1 1000BaseLHポート、LCコネクタ、30 km伝送距離、-40～85℃動作温度 |
| SFP-1GLHXLC | SFPモジュール、1 1000BaseLHXポート、LCコネクタ、40 km伝送距離、0～60℃動作温度 |
| SFP-1GLHXLC-T | SFPモジュール、1 1000BaseLHXポート、LCコネクタ、40 km伝送距離、-40～85℃動作温度 |
| SFP-1GLSXLC | SFPモジュール、1 1000BaseLSXポート、LCコネクタ、2 km伝送距離、0～60℃動作温度 |
| SFP-1GLSXLC-T | SFPモジュール、1 1000BaseLSXポート、LCコネクタ、2 km伝送距離、-40～85℃動作温度 |
| SFP-1GLXLC | SFPモジュール、1 1000BaseLXポート、LCコネクタ、10 km伝送距離、0～60℃動作温度 |
| SFP-1GLXLC-T | SFPモジュール、1 1000BaseLXポート、LCコネクタ、10 km伝送距離、-40～85℃動作温度 |
| SFP-1GSXLC | SFPモジュール、1 1000BaseSXポート、LCコネクタ、0.5 km伝送距離、0～60℃動作温度 |
| SFP-1GSXLC-T | SFPモジュール、1 1000BaseSXポート、LCコネクタ、0.5 km伝送距離、-20～75℃動作温度 |
| SFP-1GZXLC | SFPモジュール、1 1000BaseZXポート、LCコネクタ、80 km伝送距離、0～60℃動作温度 |
| SFP-1GZXLC-T | SFPモジュール、1 1000BaseZXポート、LCコネクタ、80 km伝送距離、-40～85℃動作温度 |
| SFP-1FELLC-T | SFPモジュール、100Baseシングルモード LCコネクタ、80km伝送、-40～85℃動作温度 |
|---|---|
| SFP-1FEMLC-T | SFPモジュール、100Baseマルチモード LCコネクタ、4km伝送、-40～85℃動作温度 |
| SFP-1FESLC-T | SFPモジュール、100Baseシングルモード LCコネクタ、40km伝送、-40～85℃動作温度 |
オプショナルアクセサリ
電源
| MDR-40-24 | 40W/1.7A DINレール、24 VDC電源、ユニバーサル85～264 VACまたは120-370 VDC 入力、-20～70℃動作温度 |
|---|---|
| DR-4524 | 45W/2A DINレール、24 VDC電源、ユニバーサル85～264 VACまたは120-370 VDC入力、-10～50℃動作温度 |
| DR-75-24 | 75W/3.2A DINレール、24 VDC電源、ユニバーサル85～264 VACまたは120-370 VDC 入力、-10～60℃動作温度 |
| DR-120-24 | 120W/5A DINレール、24 VDC電源、ユニバーサル88～132 VACまたは176～264 VAC 入力（スイッチ切換）、または248-370 VDC、-10～60℃動作温度 |
| MDR-60-24 | 60W/2.5A DINレール、24 VDC電源、ユニバーサル85～264 VACまたは120-370 VDC 入力、-20～70℃動作温度 |
ネットワークマネージメントソフトウェア
| MXview | コンバージドオートメーションネットワークのために設計された産業ネットワークマネージメントソフトウェア |
|---|---|
| MXconfig | 容易にマスコンフィギュレーションおよび導入に必要な高生産性ツール |
マウンティングキット
| WK-51-01 | ウォールマウンティングキット、51mm幅 |
|---|
OPCサーバ
| EDS-SNMP OPC Server Pro | SNMPデバイス共に機能するOPCサーバソフトウェア |
|---|
マウンティングキット
| RK-4U | 4U 19"ラックマウンティングキット |
|---|
EDS-510Eシリーズ 製品一覧
| EDS-510E-3GTXSFP | 7＋3Gポートギガビットマネージドイーサネットスイッチ |
| EDS-510E-3GTXSFP-T | 7＋3Gポートギガビットマネージドイーサネットスイッチ |
