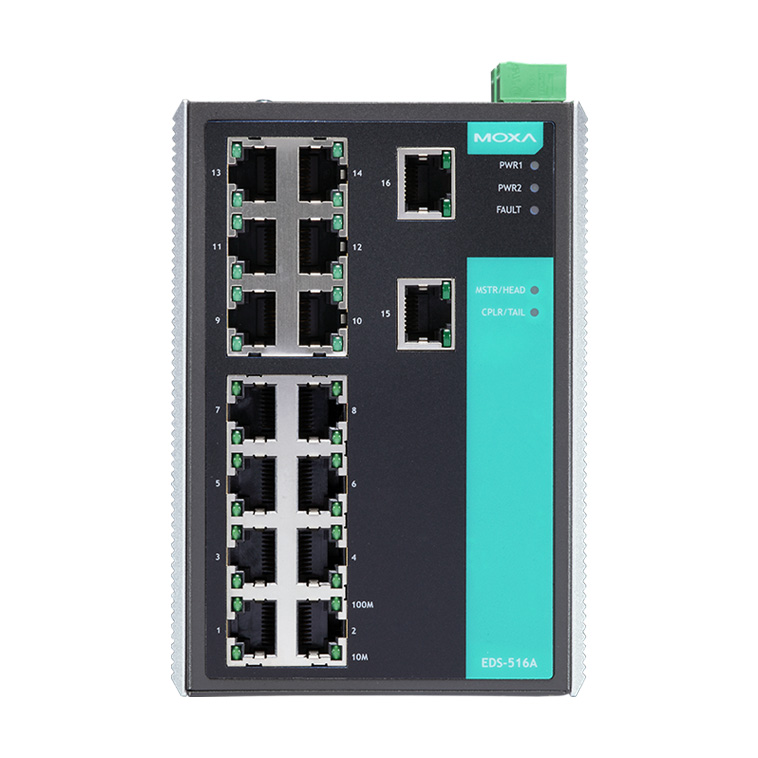

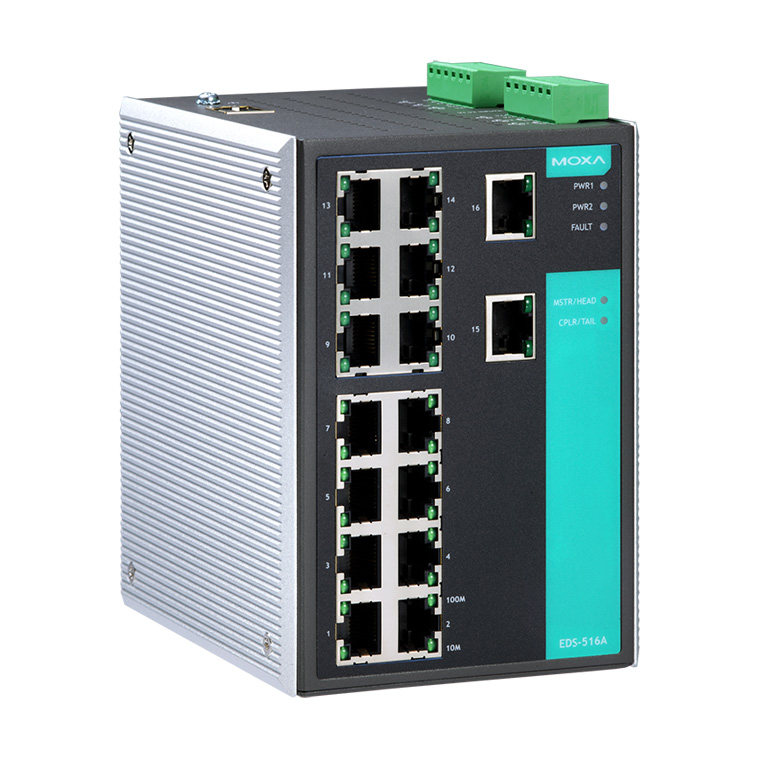

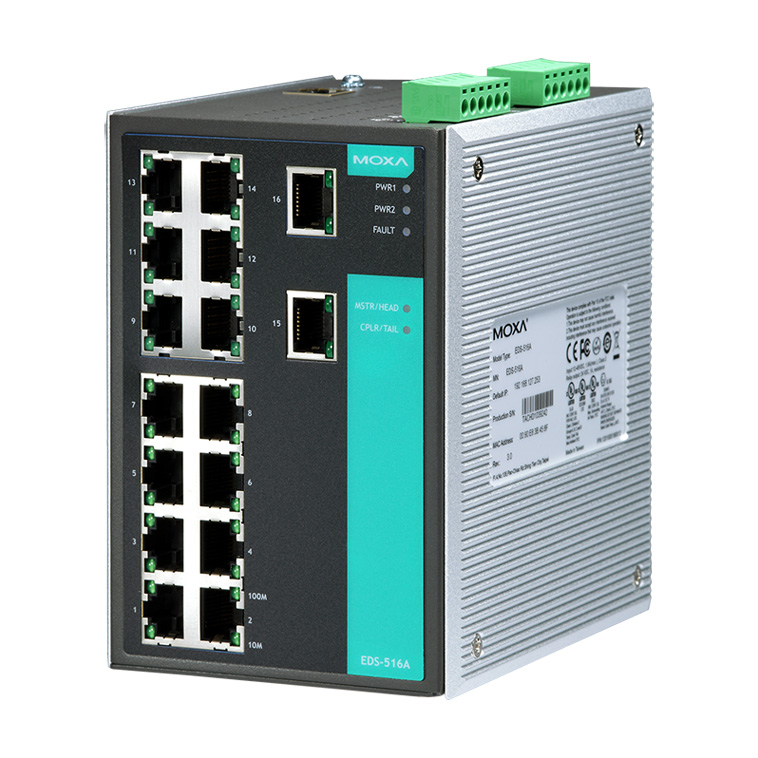

EDS-516A-MM-ST
産業用16ポート アドバンスドマネージドイーサネットスイッチ
2025年01月08日 販売終了予定
本製品は生産終了品につき販売終了予定となっております。
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース (CLI) ※
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- ネットワークの正確な時間同期のためのIEEE 1588 PTP V2※ (Precision Time Protocol)
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP※ および Modbus/TCPプロトコルによるデバイスのマネージメント および 監視のサポート
- 透過なデータ転送のためのEtherNet/IP および PROFINETプロトコルコンバーチブル
- リダンダントギガビットTurbo Ring、Turbo Chain (リカバリタイム< 20 ms)、RSTP/STP および MSTP※ネットワークリダンダンシ
- IGMPスヌーピング および GMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.1Q VLAN および GVRPプロトコルによりネットワーク計画が容易
- QoS (IEEE 802.1p/1Q) および TOS/DiffServによるデターミニズムの向上
- ポートトランキングによる最適な帯域幅の使用
- TACACS+※、SNMPv3、IEEE 802.1X、HTTPS および SSHによるネットワークセキュリティの強化
- SNMP V1/V2c/V3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワークの監視 および プロアクティブな能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 承認されたMACアドレスのみアクセスできるロックポート機能
- 異常が発生した時のe-mail、リレイ出力による自動警報
Q3、2011予定
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-516Aは、16ポートマネージドイーサネット・スイッチです。イーサネットTurbo Ring (リカバリタイム <20ms) テクノロジをサポートしているので、工業イーサネットのネットワークの信頼性と速度が向上します。EDS-516Aは、QoS、IGMPスヌーピング/GMRP、VLAN、ポート・トランキング、SNMP V1/V2c/V3、IEEE 802.1X、https/SSL (オプション) といったインテリジェントなネットワーク管理機能をサポートしています。
- 16ファスト・イーサネットポート (カッパー および 光ファイバ)
- Turbo Ring (リカバリタイム <20ms)、RSTP/STP (IEEE802.1W/D) イーサネットリダンダンシ
- QoS, IGMPスヌーピング/GMRP, VLAN, LACP, SNMP V1/V2c/ V3, RMONサポート
- ネットワークのセキュリティを向上させるIEEE802.1X および https/SSLサポート
- ABC-01 (自動バックアップ・コンフィギュレーション)によるシステムコンフィギュレーションのバックアップ
テクノロジ | |
標準 | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100Base FX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP |
---|---|
プロトコル | IGMPv1/v2 デバイス, GMRP, GVRP, SNMPv1/v2c/v3, DHCP サーバ/クライアント, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog |
MIB | MIB-II, イーサネット・ライクMIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
フロー制御 | IEEE802.3xフロー・コントロール、バック・プレッシャー・フロー・コントロール |
スイッチプロパティ | |
プライオリティキュー | 4 |
IGMPグループ | 256 |
最大VLAN数 | 64 |
VLAN ID範囲 | VID 1 ~ 4096 |
インターフェース | |
RJ-45ポート | 10/100BaseT(X)オートネゴシエーション |
光ファイバーポート | 100BaseFX (SC/STコネクタ) |
コンソール | RS-232C (RJ-45) |
LED表示 | PWR1, PWR2, フォルト, 10/100M, マスタ, カプラ |
警報接点 | 電流容量1A @24VDC 2リレー出力 |
デジタル入力 | 2入力、接地共通、電子部品から絶縁
|
光ファイバー 100BaseFX | |
距離 | マルチモード:
|
送信出力 (最小) | マルチモード:-20dBm |
送信出力 (最大) | マルチモード:-20dBm |
受信感度 | -34 ~ -30dBm (マルチモード) |
電源 | |
入力電圧 | 24VDC (12 ~ 45VDC), リダンダント・デュアル入力 |
入力電流 | 0.44A (EDS-516A) 0.51A (EDS-516A-MM) |
電源コネクタ | 2×着脱式6-pinターミナル・ブロック |
過負荷電流保護 | 有り |
逆極性保護 | 有り |
メカニカル | |
ケース | IP30準拠、メタルケース |
寸法 | 94×135×142.7mm |
重量 | 1630g |
取付方法 | DINレール、ウォール・マウンティング (オプション・キット) |
環境 | |
動作温度 | 標準温度:0 ~ 60℃ Tモデル:-40 ~ 75℃ |
保管温度 | -40 ~ 85℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
適合規格 | |
EMI | FCC Part 15, CISPR (EN55022) class A |
EMS | EN61000-4-2 (ESD), level 2 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 2 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 |
安全 | UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1(EDS-516A, EDS-516A-MM シリーズのみ) |
ハザード環境 | UL/cUL Class I, Division 2, Groups A, B, C, D; ATEX Zone 2, Ex nC IIC |
マリタイム | DNV, GL |
衝撃 | IEC60068-2-27 |
落下 | IEC60068-2-32 |
振動 | IEC60068-2-6 |
MTBF | EDS-505Aシリーズ:352,000時間 EDS-508Aシリーズ:339,000時間 EDS-516Aシリーズ:247,000時間 データベース:Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
ギガビット・イーサネット・リダンダント・リングおよびリング・カップリング機能 (< 20 ミリ秒)
![](/storage/EDS-516A_more1.gif)
イーサネットは今日の工業オートメーションアプリケーションでのデフォルトデータ通信手段となりました。実際には、ビデオ、音声および高速工業アプリケーションデータ通信を1つのネットワークに統合する事は珍しい事ではありません。ギガビット・ターボリングと呼ばれるリダンダント・ギガビット・イーサネット・プロトコルを使用するMoxa EDS-516Aはシステム管理者に多目的かつ安定したギガビット・イーサネット・ネットワークの設定においての便利性を提供します。ギガビット・ターボリングを利用するとネットワークのいずれかのセグメントが切断されていても、オートメーションシステムは、従来の300ミリ秒以内から世界最小の20ms以内に元に戻ります。
LACPでフレキシブルなネットワーク接続
IEEE802.3ad (LACP、リンク・アグリゲーション制御プロトコル) によりフレキシブルなネットワーク接続および重要なデバイスでのリダンダントパスが可能になります。EDS-516Aでは各リンクに最大8ポートの3つまでのリンクをパラレルで統合する事で最適およびフレキシブルなネットワーク通信を可能にしています。
![](/storage/EDS-516A_more2.gif)
IEEE802.1Xでユーザ認証の機能向上
EDS-516AはIEEE802.1X (ポートベース・ネットワーク・アクセス・コントロール) をサポートする事でユーザ認証の機能が向上しています。認証されたユーザだけがポートにアクセスする事が可能です。認証はローカル・ユーザ・データベースもしくは外部RADIUSサーバにて行われます。
![](/storage/EDS-516A_more3.gif)
IGMPスヌーピングおよびGMRPによるマルチキャスト・トラフィックのフィルタリング
EDS-516AはIEEE802.1D-1998 GMRP (GARPマルチキャスト・レジストレーション・プロトコル) をサポートし、IGMPスヌーピングにてマルチキャスト・トラフィックを削除し、トラフィックを要求する目的先にのみ送信されるため、イーサネットLANのトラフィック量を削減します。
![](/storage/EDS-516A_more4.gif)
VLANによりネットワーク計画を簡単に
VLANは物理的な接続や古いネットワーク設計による制限なしにネットワークのセグメントを行うために使用されます。デバイス同士が別のVLANにある場合は、デバイス間の通信ができず、不正な侵入者やトラフィックからのセキュリティや保護をする必要があります。EDS-516AはIEEE802.1Q標準およびGVRPプロトコルをサポートし、共同利用できる同一パラメータを交換する事ができ、ネットワーク全体で一致したVLAN設定を保持することができます。
![](/storage/EDS-516A_more5.gif)
QoS
QoS (Quality of Service) は重要なデータを矛盾なく予測して伝送するトラフィック優先機能をもっています。EDS-516Aシリーズはネットワーク全体にわたる矛盾のない分類を行うためにIEEE802.1p/qレイヤー2 QoSタグ、レイヤー3 TOSインフォメーションをチェックします。EDS-516AシリーズのQoS機能は産業用ネットワークのパフォーマンスと基幹アプリケーションを改善します。
RMONによる効果的なネットワークモニタリングおよび先回り機能
RMON (Remote Network Monitoring) は様々なネットワーク・エージェントおよびコンソール・システムがネットワーク・モニタリング・データの交換を可能にするインターネット・エンジニアリング・タスク・フォース (IETF) 標準モニタリング仕様です。RMONは包括的なネットワークエラー診断、計画およびパフォーマンス調整情報を提供します。これにより、先回り的にネットワークの管理を行うことが可能になります。正しく設定を行うと、RMONは問題が起こる前に配信情報を探知します。このため、問題がユーザへ影響を及ぼす前に対応することができます。
レート制限による予期せぬネットワークステータスの予防
![](/storage/EDS-516A_more6.gif)
EDS-516Aシリーズはブロードキャストストームを防ぐだけでなく、ユニキャスト/マルチキャスト・ブロードキャスト・パケットの出入帯域の設定も可能にし、管理者は制限のあるバンド幅の完全な制御を行うことができ予期せぬエラーを防ぐことができます。
オンライン監視用のポートミラーリング
大規模のネットワークは、しばしば期待したレベルの通信の実行が難しい場合があります。産業用通信のアプリケーションは、オフィス環境で使われるファイル転送方式よりも、コマンドレスポンス方式が主に使われています。実際、制御エンジニアは最初に産業用イーサネットのセッティングを行う時にセカンドポートをデバイスとホスト間に係わる接続確認を行うために使用します。EDS-516Aシリーズのポートミラーリング機能はシステムが期待された動作を保証するのに役立ちます。
e-mailによる警告
![](/storage/EDS-516A_more7.gif)
EDS-516Aシリーズはブロードキャストストームを防ぐだけでなく、ユニキャスト/マルチキャスト・ブロードキャスト・パケットの出入帯域の設定も可能にし、管理者は制限のあるバンド幅の完全な制御を行うことができ予期せぬエラーを防ぐことができます。
リレー出力による警報
![](/storage/EDS-516A_more8.gif)
EDS-516Aシリーズは、フィールドエンジニアに対して異なる重要度を示すために設定可能な2つのリレー出力が装備されています。その結果、エンジニアは最優先メッセージに対して迅速に応答し、適切な緊急メンテナンス手順を取ることができます。
重要なセンサーを統合するためのDI
![](/storage/EDS-516A_more9.gif)
2つのDI (デジタル入力) により、EDS-516Aシリーズはセンサーを自動警報メカニズムに統合することができ、e-mail、SNMPトラップまたはOPCによりIPネットワークに警報メッセージを送ることができます。
ブラウザーベースの簡単なコンフィギュレーション
EDS-516Aシリーズは、Webブラウザ、TelnetコンソールまたはMoxaが供給するWindowsユーティリティによりネットワークを介して簡単にコンフィギュレーションが可能です。また、Moxaバッチコンフィギュレーションを使用してコンフィギュレーション・パラメータの保存および複数の EDS-516Aに対して同時にコピーをすることが可能です。
EDS-SNMP OPC Server Proによるネットワーク管理
![](/storage/EDS-516A_more10.gif)
SNMP-OPCサーバープロソフトウェアパッケージは、SNMPをOPCフォーマットに変換することができます。SNMPマネージメントインフォメーションを既存のOPCベースのSCADAパッケージに統合すると既存のビジュアリゼーションおよびコントロールアプリケーションに統合でき、イーサネット・ネットワーク管理アプリケーションを構築することができるようになります。
寸法 (単位 = mm)
![サイズ](/storage/EDS-516A_more11.gif)

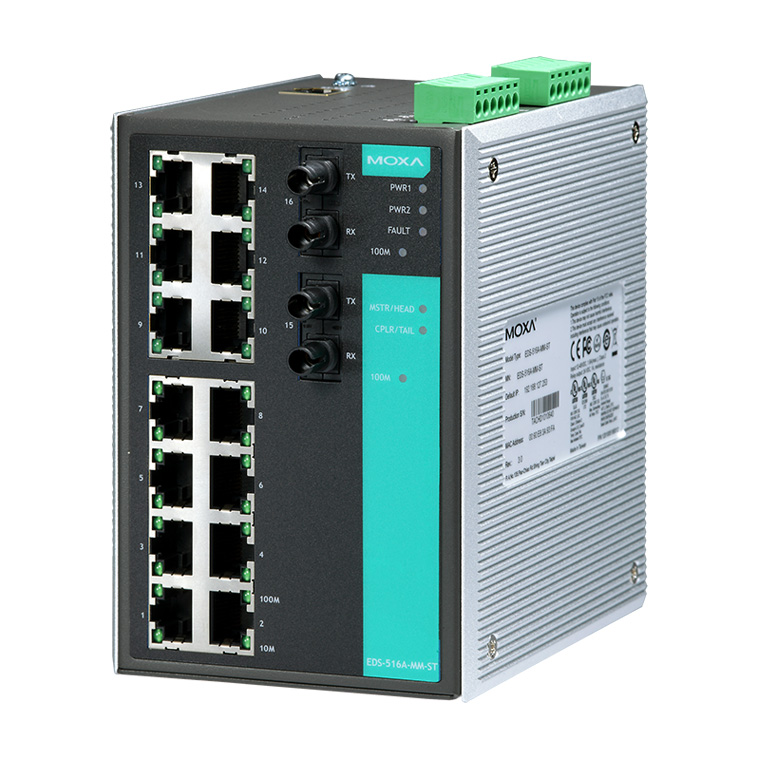

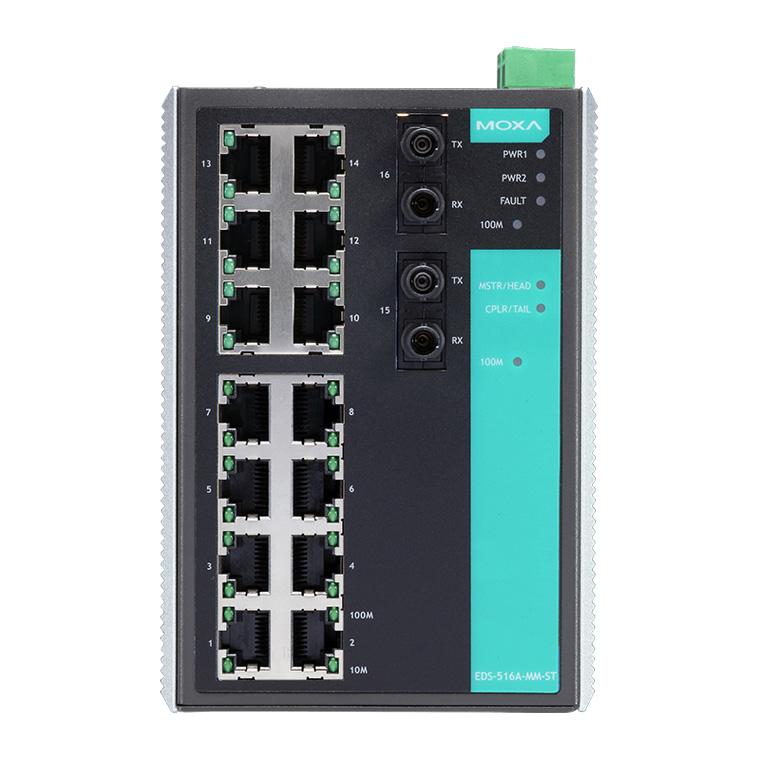

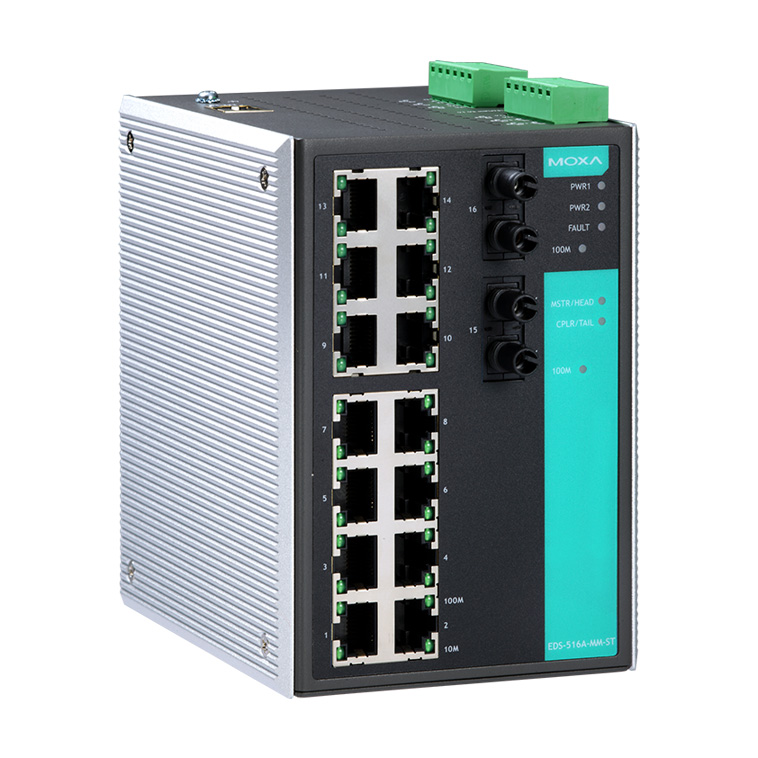

EDS-516A-MM-ST | 14ポート10/100BaseT(X) 2マルチモード100BaseFXポート STコネクタ 産業用高機能マネージド・イーサネット・スイッチ 動作温度:0~60℃ |
---|
バックアップ・コンフィギュレータ
ABC-01 | 自動バックアップ・コンフィギュレータ via RS-232C コンソールポート 動作温度:0~60℃ |
---|
マウントキット
RK-4U | 4U 19インチラックマウントキット |
---|---|
WK-46 | ウォールマウントキット |
DINレール電源
DR-4524 | 45W/2A DINレール24 VDC電源装置 (ユニバーサル85~264VAC入力) |
---|---|
DR-75-24 | 75W/3.2A DINレール24 VDC電源装置 (ユニバーサル85~264VAC入力) |
DR-120-24 | 120W/5A DINレール24 VDC電源装置 (88~132 VAC/176~264VAC、スイッチ切換) |
アクセサリ・SNMP OPCサーバ
EDS-SNMP OPC Server Pro | EDS-SNMP OPCサーバプロ CD-ROM |
---|

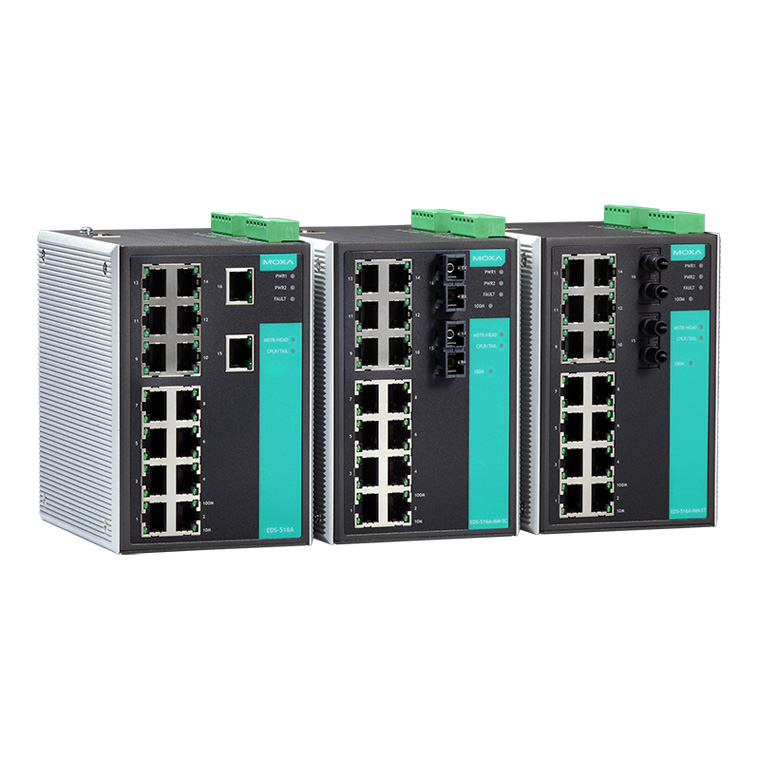

EDS-516Aシリーズ 製品一覧
EDS-516A | 産業用16ポート アドバンスドマネージドイーサネットスイッチ |
EDS-516A-MM-SC | 産業用16ポート アドバンスドマネージドイーサネットスイッチ |
EDS-516A-MM-SC-T | 産業用16ポート アドバンスドマネージドイーサネットスイッチ |
EDS-516A-MM-ST | 産業用16ポート アドバンスドマネージドイーサネットスイッチ |
EDS-516A-MM-ST-T | 産業用16ポート アドバンスドマネージドイーサネットスイッチ |
EDS-516A-T | 産業用16ポート アドバンスドマネージドイーサネットスイッチ |
