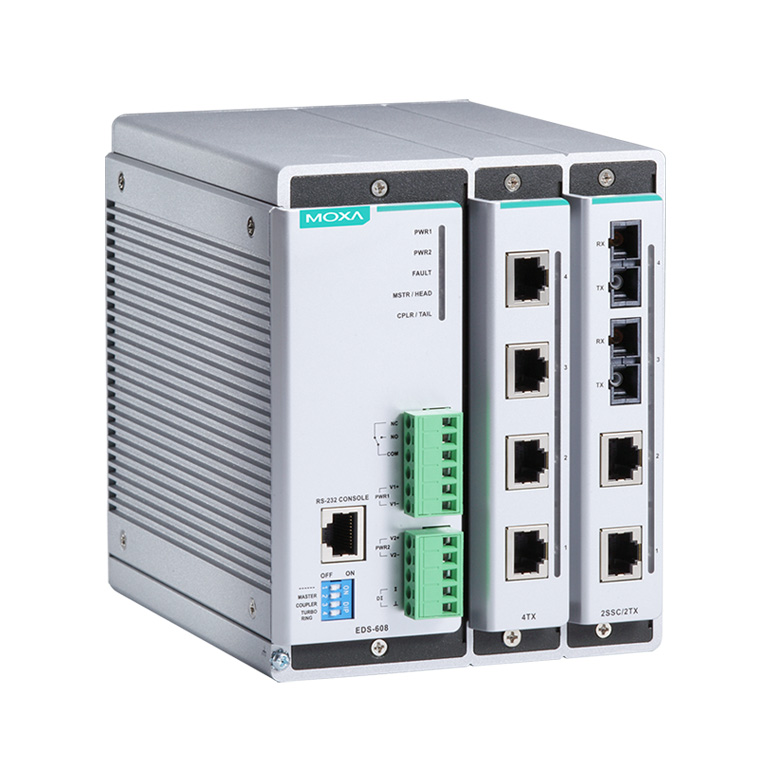

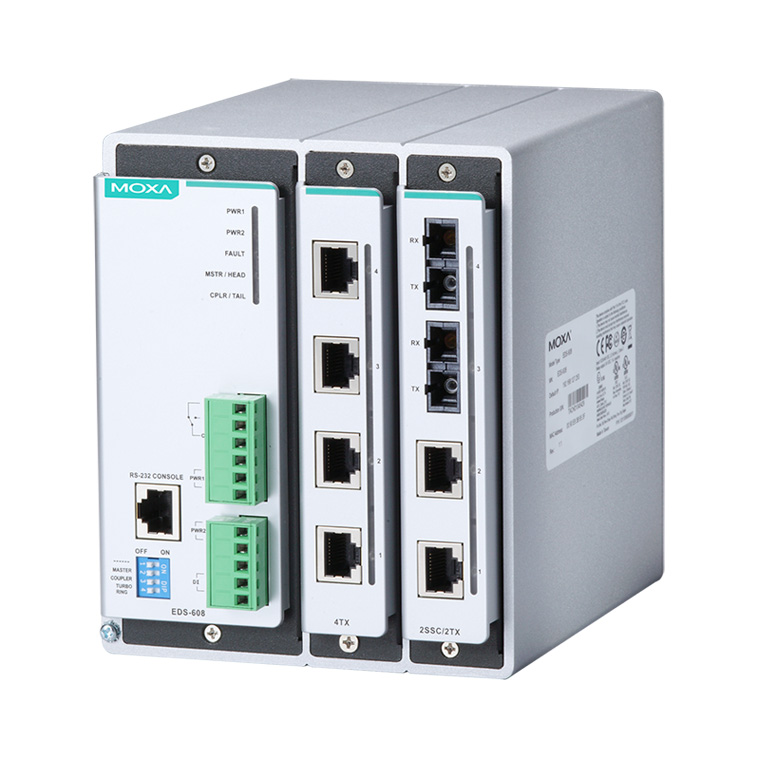

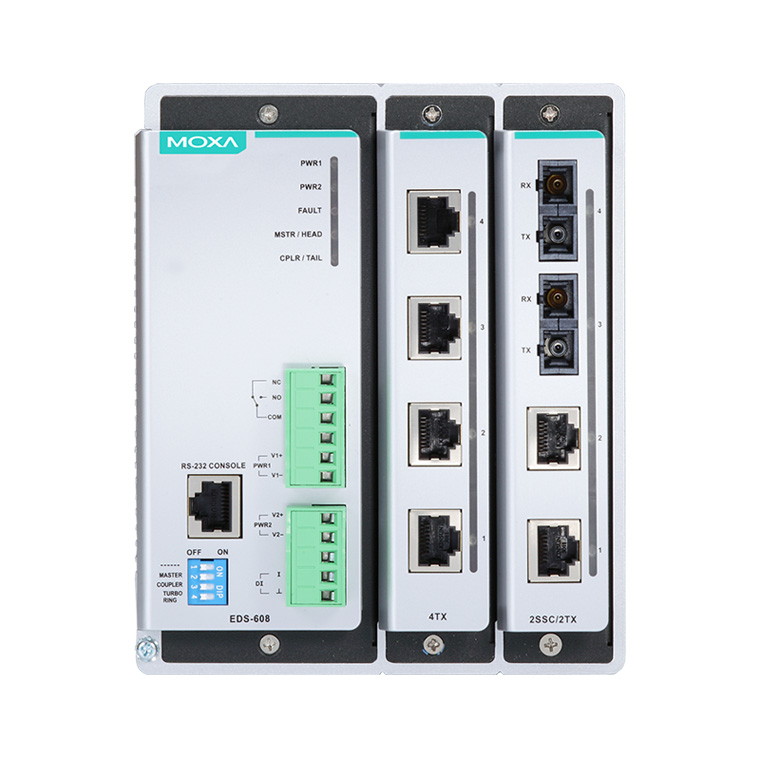

EDS-608

8ポート,0~60℃動作温度コンパクトモジュラーマネージド・イーサネットスイッチ

主な製品特長

  • 連続オペレーションを可能にするホットスワップメディアモジュール
  • Turbo ChainおよびTurbo Ring (リカバリタイム<20ms @フルロード), RSTP/STP (IEEE 802.1w/D)
  • IPv6 Ready logoアワード (IPv6 Logo Committee認証)
  • 信頼性のあるイベント管理を確実にするSNMPインフォーム
  • LLDP自動トポロジデスカバリ
  • DHCP Option 82の異なるポリシーによるIPアドレスアサインメント
  • IEEE 1588 PTP V2*(精密時間プロトコル)ネットワークの精密時間同期
  • Modbus/TCP 産業用イーサネットプロトコルサポート
  • IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
  • ポートベースVLAN, IEEE 802.1Q VLAN, GVRPによる容易なネットワーク計画
  • QoS (IEEE 802.1p/1Q)およびTOS/DiffServによるデターミニズムの向上
  • 最適な帯域幅使用のためのポートトランキング
  • SNMPv3, IEEE 802.1X, HTTPS, SSHによるネットワークのセキュリティ強化
  • SNMPv1/v2cによる異なるレベルのネットワーク管理
  • 効率的なネットワーク監視およびプロアクティブ能力のためのRMON
  • 予期できないネットワークステータスを防止する帯域幅管理
  • MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
  • オンラインデバッギングのためのポートミラーリング
  • 異常発生時のE-mail、リレイ出力を介した自動警報
  • IPネットワークにセンサおよびアラームを統合するためのデジタル入力

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

コンパクトで多能なモジュール設計のMoxaのEDS-608シリーズイーサネットスイッチは、ユーザがファイバーおよびカッパーモジュールを組み合わせて様々なオートメーションネットワークに適合できるソリューションを確立するスイッチソリューションを提供します。
EDS-608のモジュールのデザインは、最大8ファーストイーサネットポート、高度なTurbo ChainおよびTurbo Ring(リカバリタイム<20ms)技術、RSTP/STP(IEEE 802.1w/D)をインストールすることにより産業イーサネットネットワークの信頼性および可用性を向上することができます。モジュールは、ワイド動作温度-40~75℃をサポートするモデルを提供できます。EDS-608シリーズは、厳しい産業環境に適合できるIEEE1588 PTP、Modbus/TCP、LLDP、DHCP Option 82、SNMPインフォーム、QoS、IGMPスヌーピング、VLAN、IEEE 802.1X、HTTPS、SSH、SNMPv3などの信頼性のあるインテリジェント機能をサポートします。

テクノロジ
規格IEEE 802.3:10BaseT
IEEE 802.3u:100BaseT(X) および 100Base FX
IEEE 802.3ab:1000BaseT(X)
IEEE 802.3z:1000BaseX
IEEE 802.3x:フロー制御
IEEE 802.1D:Spanning Tree Protocol
IEEE 802.1w:Rapid STP
IEEE 802.1Q:VLANタギング
IEEE 802.1p:Class of Service
IEEE 802.1X:認証
IEEE 802.3ad:LACPによるポートトランク
プロトコルIGMPv1/v2デバイス, GMRP, GVRP, SNMPv1/v2c/v3, DHCPサーバ/クライアント, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, LLDP, Modbus/TCP, IEEE 1588 PTP, IPv6
MIBMIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
フロー制御IEEE 802.3x フロー制御, バックプレッシャフロー制御
スイッチプロパティ
プライオリティキュー4
IGMPグループ256
最大VLAN利用数64
VLAN ID範囲VID 1 ~ 4094
インターフェース
ファーストイーサネット2スロット:いかなる4ポートインターフェースモジュールの組合せ可能 10/100BaseT(X) または 100BaseFX
アラーム接点1リレー出力, 電流容量1A @24VDC
デジタル入力1 入力同一グランド しかし 電気的にアイソレーション
  • +13 ~ +30V:state "1"
  • -30 ~ +3V:state "0"
  • 最大入力電流:8mA
システムLED表示PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL
モードLED表示10/100M TPポート用, 100M ファイバーポート用
電源
入力電圧12/24/48 VDC, リダンダントデュアル入力
入力電流0.16A @24V
過電流保護
接続1リムーバル5コンタクト および 1リムーバル6コンタクトターミナルブロック
可逆極性保護
メカニカル
ケースIP30プロテクション
重さ2080g
サイズ124.9×151×157.2mm
取付DINレールマウンティング, ウォールマウンティング (オプショナルキット)
環境
動作温度標準モデル:0 ~ 60℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
認証
安全UL508, EN60950-1
EMIFCC Part 15, EN61000-6-4
EMSEN61000-6-2
EN61000-4-2 (ESD),
level 2 マルチモード/STコネクタ
他のlevel 3モデル
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11
EN61000-4-29
危険地域UL/cUL Class I, Division 2, Groups A, B, C, D; ATEX Zone 2, Ex nC IIC
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
マリタイムDNV, GL, ABS, LR, NKK
鉄道交通EN50121-4
MTBF
(meantime between failures)
時間:96,219時間
データベース:Telcordia (Bellcore), GB
保証
保証期間5年
詳細Moxa社 製品保証方針

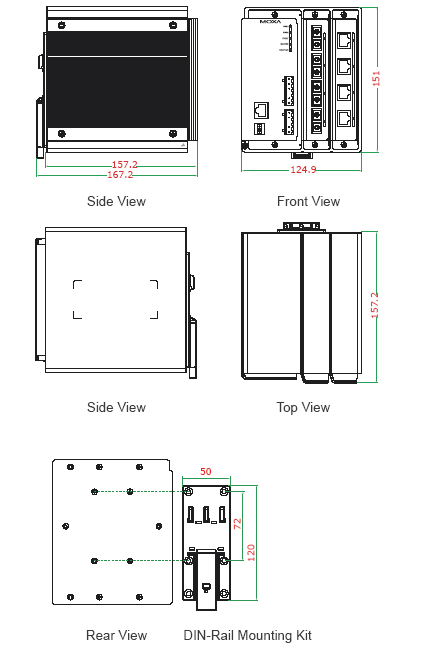

Dimensions (unit=mm)

サイズ
EDS-6088ポート
動作温度:0~60℃
コンパクトモジュラーマネージド・イーサネットスイッチ

EDS-608シリーズ 製品一覧

EDS-608 8ポート,0~60℃動作温度コンパクトモジュラーマネージド・イーサネットスイッチ
EDS-608-T 8ポート,-40~75℃動作温度コンパクトモジュラーマネージド・イーサネットスイッチ

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

製品保証期間はどれくらいでしょうか。

Moxa


以下のURLをご参照ください。
Moxa Warranty Policy

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

RoHS2に対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH規則に対応していますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

chemSHERPAの調査は可能ですか?

Moxa


調査可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

含有物質調査の依頼は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

グリーン調達の調査は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボチェーンはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングV1とV2の混在可能ですか?

Moxa


混在できません。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングとターボチェーンを組み合わせることは可能でしょうか?

Moxa


ターボリングで構成したネットワークにターボチェーンで増設することは可能です。
