Moxa

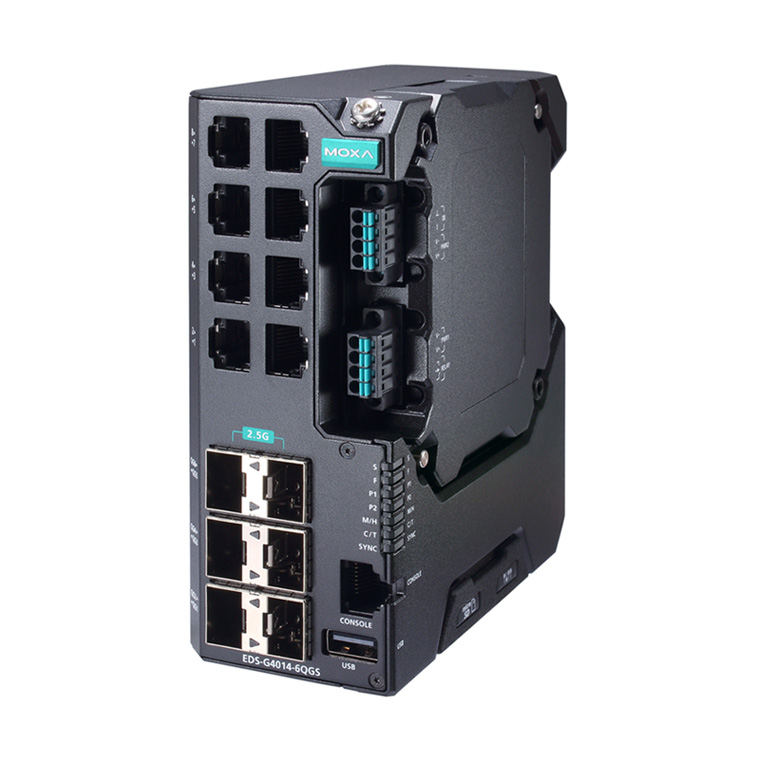

EDS-G4014-6QGS-HV

8G+6 2.5GbEポート フルギガビット マネージドイーサネットスイッチ

主な製品特長

  • IEC 62443-4-1に準拠して開発され、産業用サイバーセキュリティ規格IEC 62443-4-2に準拠
  • Turbo Ring,Turbo Chain (リカバリタイム 50ミリ秒以下 @ 250台)、RSTP/STPによるネットワークの冗長化
  • 限られたスペースに収まるコンパクトで柔軟な筐体設計
  • 幅広い電源入力オプションにより、柔軟な展開が可能
  • MXstudioをサポートし、産業用ネットワークの管理を容易に可視化
  • 最大2.5Gbpsに対応するファイバSFPスロットによる帯域幅の拡張機能

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

EDS-G4014シリーズは、ギガビットイーサネットポート8個と2.5Gbps光ファイバポート6個を搭載し、既存ネットワークのギガビットスピードへのアップグレードやフルギガビットバックボーンの新規構築に最適な製品です。ギガビットの伝送速度は、より高いパフォーマンスのために帯域幅を増加させ、ネットワーク上で大量のトリプルプレイサービス (音声、映像、データの3つを伝送) を迅速に転送することができます。

Turbo Ring、Turbo Chain、RSTP/STPなどの冗長化イーサネット技術により、システムの信頼性を高め、ネットワークバックボーンの可用性を向上させます。EDS-G4014シリーズは、ビデオ監視、プロセス監視、ITS、DCSシステムなど、拡張性の高いバックボーンが必要とされる、要求の厳しいアプリケーション向けに特別に設計されています。

EDS-G4014シリーズは、IEC 62443-4-2およびIEC 62443-4-1 産業用サイバーセキュリティ認証に準拠しており、製品セキュリティと安全な開発ライフサイクル要件の両方をカバーし、お客様が安全な産業ネットワーク設計のコンプライアンス要件に対応できるよう支援します。

イーサネットインターフェース
10/100/1000BaseT(X)ポート (RJ45コネクタ)8
オートMDI/MDI-X接続
オートネゴシエーション速度
全二重/半二重モード
100/1000/2500BaseSFPポート4
1000/2500BaseSFPポート2
規格IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3bz for 2.5GBaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication
イーサネットソフトウェア
フィルタGMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
管理IPv4/IPv6、フロー制御、バックプレッシャーフロー制御、DHCPサーバ/クライアント、ARP、RARP、LLDP、ポートミラー、リンクアップディレイ、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB
MIBP-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
冗長化プロトコルSTP、RSTP、Turbo Ring v2、Turbo Chain、リングカップリング、デュアルホーミング、リンクアグリゲーション
セキュリティブロードキャストストーム対策、レートリミット、トラストアクセス制御、スタティックポートロック、MACスティッキー、HTTPS/SSL、SSH、RADIUS、TACACS+、ログイン・パスワードポリシー
時間管理SNTP、NTPサーバ/クライアント、NTP認証
プロトコルIPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTPクライアント、DHCPサーバ、DHCPクライアント、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog
スイッチプロパティ
MACテーブルサイズ16 K
ジャンボフレームサイズ9.216 KB
最大 VLAN数256
VLAN IDの範囲VID 1~4094
IGMPグループ512
優先キュー4
パケットバッファサイズ1 Mbits
LEDインターフェース
LEDインジケータPWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC
シリアルインターフェース
コンソールポートRS-232C (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
USBインターフェース
USBコネクタUSB Type A (予定)
入出力インターフェース
アラーム接点チャネル1 リレー出力、1A @ 24 VDCの通電容量
デジタル入力チャネル1
デジタル入力ステート1:+13~+30 V
ステート0:-30~+3 V
最大入力電流:8 mA
ボタンリセットボタン
ディップスイッチの構成
ディップスイッチTurbo Ring, Master, Coupler, Reserve
電源
接続方法取り外し可能な4接点端子台 2個
プリインストールされたパワーモジュール-LV/-LV-Tモデル:PWR-100-LV
-HV/-HV-Tモデル:PWR-105-HV-I
備考EDS-G4014シリーズはモジュラ方式の電源に対応しています。モデル名と電源パラメータは、搭載されている電源モジュールによって決定されます。
例えば
EDS-G4014-6QGS-T + PWR-100-LV = EDS-G4014-6QGS-LV-T
EDS-G4014-6QGS-T + PWR-105-HV-I = EDS-G4014-6QGS-HV-T

別のパワーモジュールを取り付ける場合は、対応する機種の仕様書を参照してください。例えば、EDS-G4014-6QGS-LV-TのパワーモジュールをPWR-105-HV-Iに交換する場合は、EDS-G4014-6QGS-HV-Tの仕様書を参照してください。
入力電圧-LV/-LV-Tモデル:12/24/48 VDC、冗長デュアル入力
-HV/-HV-Tモデル:110/220 VDC/VAC、シングル入力
動作電圧-LV/-LV-Tモデル:9.6~60 VDC
-HV/-HV-Tモデル:88~300 VDC, 85~264 VAC
入力電流-LV/-LV-Tモデル:12~48 VDC、1.50~0.40A または 24 VDC、0.70 A
-HV/-HV-Tモデル:110~220 VAC、50~60 Hz、0.30~0.20A または 110~220 VDC、0.30~0.20 A
消費電力 (最大)EDS-G4014-6QGS-LV(-T)モデル:14.91 W
EDS-G4014-6QGS-HV(-T)モデル:17.32 W
過負荷電流保護対応
逆極性保護対応
メカニカル
IP規格IP40
サイズ55 × 140 × 122.5 mm
重量846 g
取付方法DINレール取付, 壁面取付 (オプションキット使用時)
ハウジングメタル
環境
動作温度標準モデル:-10~60℃
広温度範囲モデル:-40~75℃
相対湿度5~95% (結露なきこと)
規格・認証
産業用サイバーセキュリティIEC 62443-4-1
IEC 62443-4-2
安全性UL 61010-2-201, EN 62368-1 (LVD)
EMCEN 55022/24, EN 61000-6-2/-6-4
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
振動IEC 60068-2-6
衝撃IEC 60068-2-27
落下IEC 60068-2-32
鉄道EN 50121-4
交通管制NEMA TS2
MTBF
時間EDS-G4014-6QGS-LV/LV-Tモデル:994,797 時間
EDS-G4014-6QGS-HV/HV-Tモデル:487,613 時間
保証
保証期間5 年間
詳細MOXA社 製品保証方針

サイズ (単位 = mm)

サイズ
EDS-G4014-6QGS-HV10/100/1000BaseT(X)ポート(RJ45コネクタ)×8
100/1000/2500BaseSFPポート×4
1000/2500BaseSFPポート×2
動作電圧:88~300 VDC, 85~264 VAC
パワーモジュール搭載:PWR-105-HV-I
動作温度:-10~60℃

アクセサリ (別売り)

SFP モジュールシリーズ
SFP モジュールMoxaイーサネットSFPトランシーバー製品互換性 (Moxaサイト PDFファイル)をご参照下さい
電源
HDR-60-2460W/2.5A DINレール 24VDC電源
ユニバーサル 85~264 VAC または 120~370 VDC入力電圧
動作温度:-30~70℃
NDR-120-24120W/5.0A DINレール 24VDC電源
ユニバーサル 90~264 VAC または 127~370 VDC入力電圧
動作温度:-20~70℃
NDR-120-48120W/2.5A DINレール 48VDC電源
ユニバーサル 90~264 VAC または 127~370 VDC入力電圧
動作温度:-20~70℃
NDR-240-48240W/5.0A DINレール 48VDC電源
ユニバーサル 90~264 VAC または 127~370 VDC入力電圧
動作温度:-20~70℃
MDR-40-2440W/1.7A DINレール 24VDC電源
85~264 VAC または 120~370 VDC入力電圧
動作温度:-20~70℃
MDR-60-2460W/2.5A DINレール 24VDC電源
85~264 VAC または 120~370 VDC入力電圧
動作温度:-20~70℃

EDS-G4014シリーズ 製品一覧

EDS-G4014-6QGS-HV 8G+6 2.5GbEポート フルギガビット マネージドイーサネットスイッチ
EDS-G4014-6QGS-HV-T 8G+6 2.5GbEポート フルギガビット マネージドイーサネットスイッチ
EDS-G4014-6QGS-LV 8G+6 2.5GbEポート フルギガビット マネージドイーサネットスイッチ
EDS-G4014-6QGS-LV-T 8G+6 2.5GbEポート フルギガビット マネージドイーサネットスイッチ

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
