EDX-104J
モバイル監視用 5ポートPoE +アンマネージド産業用イーサネットスイッチ(PoE + PDおよびDC電源入力付き)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 5つの10/100/1000Mbpsギガビットイーサネットポート
- ポート2～5でIEEE 802.3at PoE+ PSEをサポート
- 各ポートで最大25.5Wの電力出力、合計80Wの電力バジェット
- デュアル電源入力：
- ポート1を介したPoE+PD (パワードデバイス) モード
- 電源コネクタ付き24/48 VDC入力
- 産業環境向けのEMSレベル3保護
- 産業用、-25℃～70℃のファンレス動作
- IP50 (EDX-104J) ハウジング
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
EDX-104シリーズは、IEEE 802.3at PSE/PD機能とIP保護のためのファンレスエンクロージャを組み合わせた世界初のPoE +アンマネージドスイッチです。
802.3 (10BASE-T)、802.3u (100BASE-TX)、802.3ab (1000BASE-T) に準拠した5つのギガビットイーサネットポートを備えています。 4つのポートは802.3at PoE + PSE (Power Sourcing Equipment) 機能をサポートし、各ポートのPoE PDに最大25.5Wを供給できます。

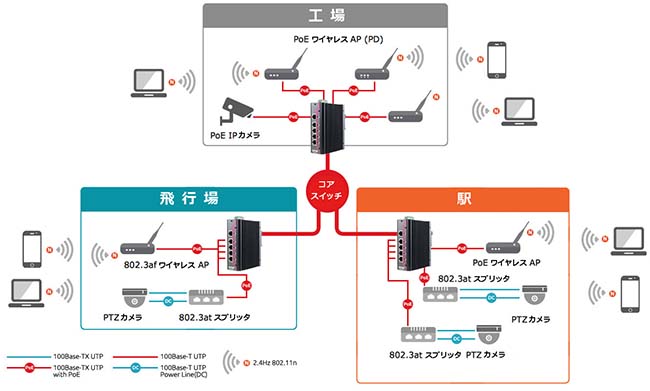

EDX-104の特長はデュアルパワーモード機能です。PSEからイーサネットケーブルを使用して電源を供給するだけで、PoE + PDとして運用可能です。PSEが利用できない場合、24/48VDCの電源供給として運用させることもできます。PSEとPDの組み合わせにより、すべての接続をイーサネットケーブルのみで行うことが可能となり、設置とメンテナンスの労力が最小限に抑えられます。またEDX-104シリーズはEMSレベル3保護で設計されています。-25℃～70℃でのファンレス動作とIP保護機能を備えたEDX-104は、産業環境向けのシンプルかつ堅牢なイーサネットスイッチです。
| PoE | IEEE 802.3at PSE (ポート 2～5) IEEE 802.3at PD (ポート 1) |
|---|---|
| イーサネット | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x フローコントロール |
| ポート数 | 5ポート, 1000/100/10 Mbps, オートネゴシエーション |
| 特徴 | MACテーブルサイズ：8192エントリ フレームバッファメモリ：1Mb ジャンボフレームサポート：10KB |
| イーサネットコネクタ | RJ-45, PSE パワーアウト：V+/V+/V-/V- on pin 1/2/3/6 (EDX-104J) |
| 電源入力(PD Mode) | Ethernet port 1経由 (RJ-45) (EDX-104J) PSE総電力バジェット：25 W |
| 電源入力 (DC Mode) | 24/48 VDC, 3-pin ターミナルブロック経由(EDX-104J) PSE総電力バジェット：80 W |
| メカニカル | |
| サイズ | 40 mm (W) × 92 mm (D) × 139 mm (H) |
| IP 保護 | IP50 (EDX-104J) |
| EMC | CE/FCC Class A, EN 50022/EN 55024 EN 50155/50121-3-2 |
| EMS | EN 61000-4-2 (Level 3), EN 61000-4-3 (Level 3), EN 61000-4-4 (Level 3), EN 61000-4-5 (Level 3), EN 61000-4-6 (Level 3), EN 61000-4-8 (Level 3) |
| 動作温度 | -25℃ ～ 70℃ |
| 耐振動 | 動作時, 5 Grms, 5-500 Hz, 3 Axes, IEC60068-2-64 |
| 耐衝撃 | 動作時, 50 Grms, Half-sine 11 ms Duration, IEC60068-2-27 |
| 重量 | 0.5 kg (EDX-104J) |
| EMC | CE/FCC Class A, EN 55022/EN 55024 |
世界初の5ポート搭載の産業用非管理型PoE+ イーサネット・スイッチであるEDX-104シリーズは、ポート2～5に5つの10/100/1000MbpsギガビットイーサネットポートとIEEE 802.3at PoE+ PSEをサポートしています。
| EDX-104J | PD/DCデュアルパワーモード RJ-45コネクタ および IP50ハウジングを備えた5ポートIEEE 802.3at PoE+ アンマネージドギガビットイーサネットスイッチ |
|---|
