EIRP-EXTEND

EIRPシリーズPOEイーサネットカッパーエクステンダー

販売終了

本製品は販売を終了いたしました。

主な製品特長

上位層プロトコルと透過的に動作
EIRPモデルは、カメラおよび他のPoEデバイスに電源供給が可能なPoE+ポートを装備
過酷な環境でのアプリケーションに耐える高い耐久性
DIPスイッチ (ローカルまたはリモート) によりセットアップが容易
監視および接続ステータスのステータスLED
産業用EN61000-6-2 EMC規格に適合
IEC600068-2-27 (衝撃) および 600068-2-6 (振動) テスト
交通管制用機器に必要なNEMA TS1/TS2要件に適合
ワイド動作温度 -40～75℃ (-40～85℃テスト)
冗長ワイド電圧入力24～48VDC、ターミナルブロック
オプショナルアダプタ (Model EIRPMKT) を使用したDINレールマウントまたはパネルマウント

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

EIRPシリーズPoEイーサネットエクステンダは、PoE+技術をビルトインしています。IPカメラといったエンドデバイスを延長されたイーサネットポートから直接電源を供給することができます。そのためIPカメラ、IP電話、およびイーサネット接続のコントロールデバイスの延長は、PoEイーサネットエクステンダによりシンプルかつ信頼性のある接続を提供します。EIRPシリーズPoEイーサネットエクステンダは、イーサネット信号を既存のカッパーワイヤ (通常の電話線またはCat5ケーブル) を介して低コストで容易に延長することができる大きな利点があります。その中で1Mbpsから50Mbps (アプリケーションの距離要件に応じて) の範囲でハイスピードイーサネット接続が可能です。最大距離1900mは、これらのエクステンダデバイスを使用して標準のイーサネットポートの距離に比べて19倍以上を実現することができます。

アプリケーション

IPカメラ、IP電話
交通管制システム
水道/排水システム
POS、kiosks、ATMマシン
パーキングおよびセキュリティカメラコントロール
産業、PLC、モータのドライブコントロール
ビルディングオートメーションコントロール
倉庫

技術
規格	IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX、IEEE802.3x、Ethernet over VDSL
プロトコル	上位層プロトコルに透過
プロセッシング	半2重バックプレッシャおよび IEEE802.3x 全2重フロー制御
イーサネットインターフェース
ポート	PoE RJ-45、10/100BaseTX、全2重/半20、オートネゴシエーション、オートMDI/MDIX
PoE Plus	IEEE802.3afに準拠/802.3at スタンダード
スピード	10/100Mbps
距離	100m
ケーブル	100BASE-TX：UTP CAT.5 (4ペア)
エクステンダインターフェース
ポート	1 RJ-11、ターミナルブロック
スピード	最大50Mbps
距離	最大1.9km
ケーブル	24AWG (直径0.5mm、1ペア) インピーダンス：100Ohm
電源
入力電圧	48VDC - 電源ジャックポート (電源供給) 24～48VDC ターミナルブロック
電力消費量	38.4W Max, 0.8A @ 48VDC
メカニカル
ケース	DINマウントIP30保護等級アルミ
サイズ	5.0 × 11.0 × 13.5 cm
重さ	0.8 kg
環境
動作温度	-40 ～ 75℃ テスト済み 85℃
保管温度	-40 ～ 85℃
相対湿度	5 ～ 95% (結露なきこと)

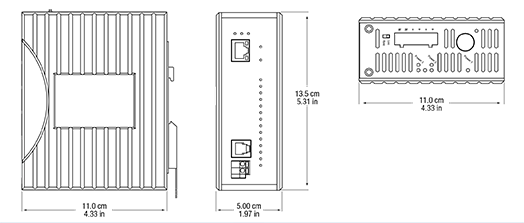

サイズ (単位＝cm)

EIRP-EXTEND	EIRPシリーズPOEイーサネットカッパーエクステンダ
