B+B SmartWorx (ADVANTECH)

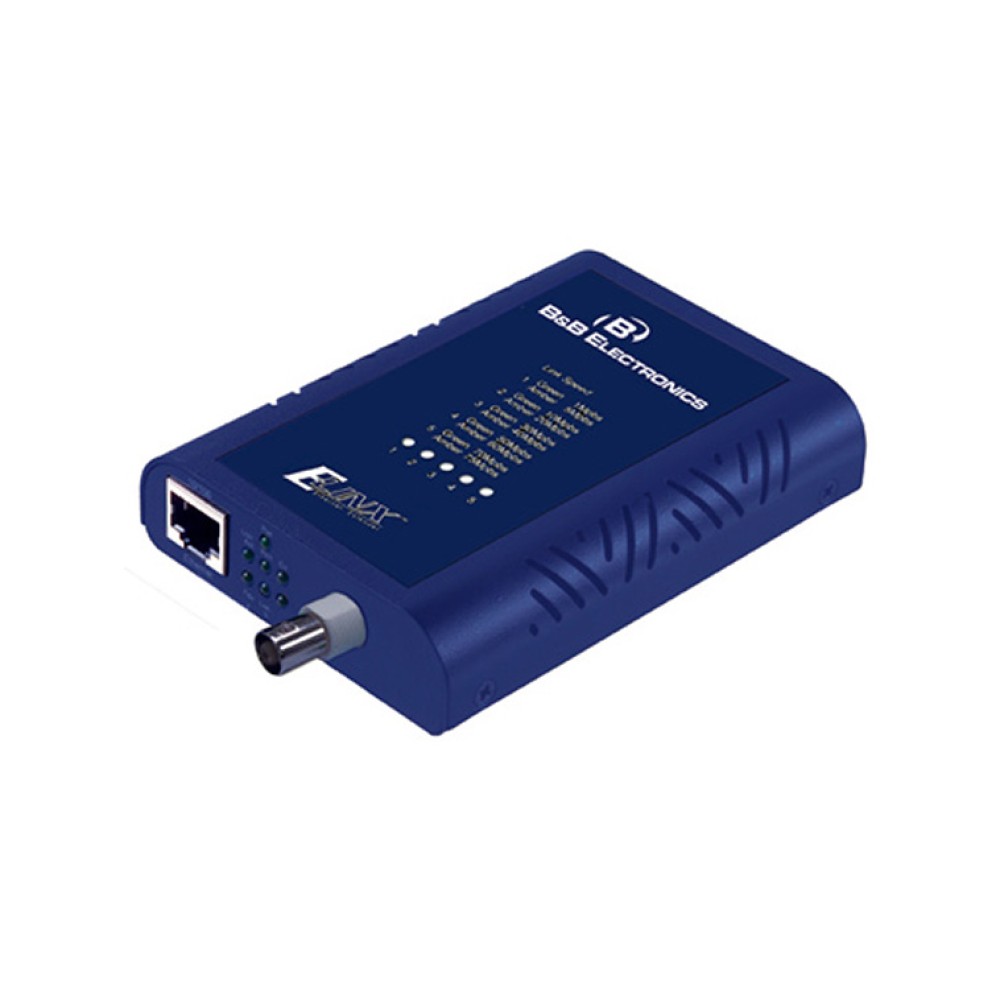

BB-EIS-EXTEND-C

EISシリーズイーサネット同軸エクステンダー

主な製品特長

  • 1 10/100BaseTX(TX)イーサネットポート、RJ-45コネクタ
  • オートネゴシエーションスピード および TXポートデュープレックスモード
  • オートMDI/MDIX、イーサネットポート
  • IEEE 802.3 10BaseT および IEEE 802.3u 100BaseTX準拠
  • ラインポート:BNCコネクタ または Fタイプコネクタ
  • ラインポートリンク:全2重、既存の同軸ケーブルを介して最大85Mbps
  • ローカルまたはリモートモードの設定用1 DIPスイッチ
  • スピード、監視 および 接続ステータス用ステータスLED
  • 外付AC/DC電源アダプタを含む
  • スタンドアロンデバイス または 19インチラックシャーシ
  • 19インチラックシャーシ使用時ホットスワップ可能

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

EIS-EXTEND-Cモデルは、既存の同軸ケーブルを介して最大2600mのイーサネット接続を延長します。2台のEIS-EXTEND-Cモデルは、イーサネット延長のためにエクテンションポイントの両端に1台ずつ必要とします。この製品は、最大16 EIS-EXTEND-Cユニットを収納する19インチラックマウントシャーシEIS-EXTEND16が使用可能です。

技術
規格IEEE802.3 10Base-T、IEEE802.3u 100Base-TX、IEEE802.3x、Ethernet over VDSL
プロトコル上位層プロトコルへ透過
プロセッシングIEEE802.3x 全2重フロー制御
イーサネットインターフェース
ポートRJ-45、10/100BaseTX
全2重/半2重
オートネゴシエーション
オートMDI/MDX
スピード10/100Mbps
距離100m
ケーブル10Base-T:UTP CAT.3, 4, 5 (2ペア)、100Base-TX:UTP CAT.5 (2ペア)
エクステンダラインポートBNC同軸
スピード1/5/10/20/30/40/50/60/70/75Mbps
距離2,600m
ケーブル同軸ケーブル (5C2V/RG6AU)
電源
入力電圧12 VDC
電力消費量5.76W Max. 0.48A @ 12VDC
メカニカル
ケース保護等級アルミ
サイズ8.03 × 10.92 × 2.38 cm
重さ0.15 kg
環境
動作温度-10 ~ 60℃
保管温度-20 ~ 70℃
相対湿度5 ~ 95% (結露なきこと)
MTBF57,515 時間

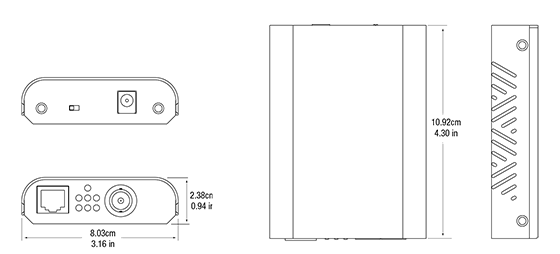

サイズ (単位=mm)

サイズ
BB-EIS-EXTEND-Cイーサネット同軸ケーブルエクステンダ (含電源)
