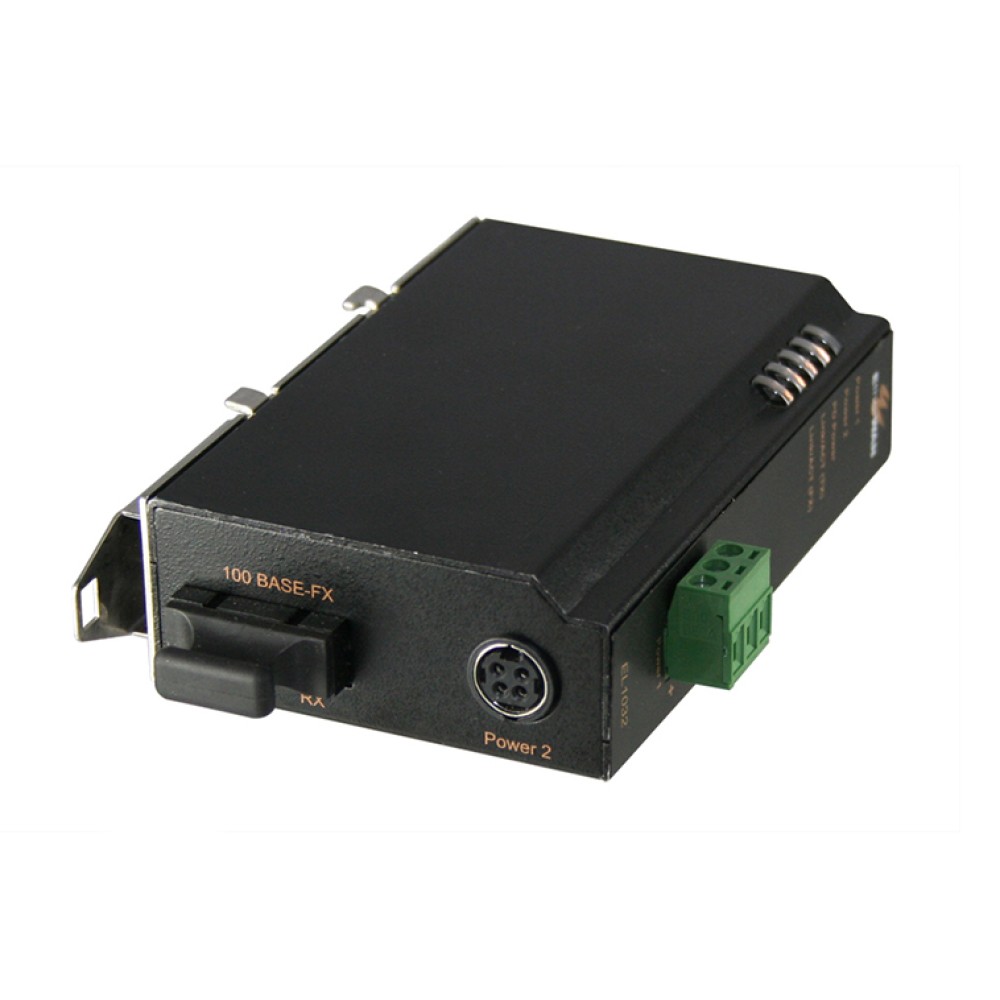

EL1032T-X0B
産業用10/100BASE-TX to 100BASE-FX PoE/PSE機能付属 メディアコンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
Power over Ethernet
IEEE802.3at PoE/PSE規格 および IEEE802.3af PoE/PSE準拠
デュアル電源インターフェース
ターミナルブロック および DCジャックの電源入力の両方の選択
産業用動作温度範囲
-10～60℃のワイド動作温度サポートによる屋外キャビネットへのインストレーションに適合
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
EL1032Tシリーズは、10/100BASE-T(X)と100BASE-FXファイバー間のメディアを変換します。Link-Fault-Pass-Through (LFPT) 機能を搭載し、DIPスイッチで有効/無効を設定できます。さらにIEEE802.3at PoE/PSE規格に準拠し、電力及びデータをRJ45ケーブル1本で伝送します。堅牢設計で耐衝撃、耐振動、電気ノイズ耐性、-10℃～60℃の広温度範囲に対応するEL1032Tは産業用環境で最適なメディアコンバータです。
| 技術 | |
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX/FX IEEE802.3af/at PoE/PSE |
|---|---|
| フォワード および フィルタリングレート | 14,880pps：10Mbps 148,810pps：100Mbps |
| パケットバッファメモリ | 228Kb |
| プロセッシングタイプ | 蓄積交換 オートネゴシエーション 半2重バックプレッシャ および IEEE802.3x全2重フロー制御 オートMDI/MDIX |
| 電源 | |
| 入力電圧 | 48～57VDC |
| 電力消費量 | デバイス：Max. 3.6W (PoEなし) PoEパワーバジェット：30W Max. (パワー入力による) |
| PoEパワー出力 | IEEE802.3at：最大30W/ポート、50-57VDC、500mA Max. |
| 保護 | 過電流保護 逆極性保護 |
| メカニカル | |
| ケース | アルミケース |
| サイズ | 70mm (W) × 110mm (D) × 30mm (H) |
| 重量 | 0.25Kg |
| インストレーション | DINレール (top hatタイプ35mm)、パネル または ウォールマウント |
| インターフェース | |
| イーサネットポート | 10/100BASE-TX：1ポート 100BASE-FX：1ポート |
| LED表示 | ユニット：Power 10/100TXポート：Link/ACT, 全2重/コリジョン半2重 100FXポート：Link/ACT PoE：PD接続/PD非接続 |
| 環境 | |
| 動作温度 | -10～60℃ テスト @ -20～70℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5%～95% (結露なきこと) |
| 認証 | |
| ISO | ISO9001認定工場で製造 |
| EMI | FCC Part 15B, Class A EN61000-6-4 EN55022 |
| EMS | EN61000-6-2 EN61000-4-2 (ESD規格) EN61000-4-3 (Radiated RFI規格) EN61000-4-4 (Burst規格) EN61000-4-5 (Surge規格) EN61000-4-6 (Induced RFI規格) EN61000-4-8 (Magnetic Field 規格) |
| 環境テスト | IEC60068-2-6 Fc (振動耐性) IEC60068-2-27 Ea (衝撃) FED STD 101C Method 5007.1 (自由落下w/パッケージ) |

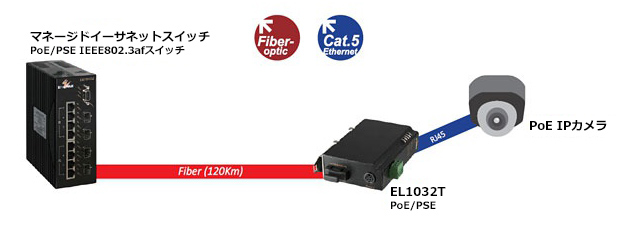

アプリケーション

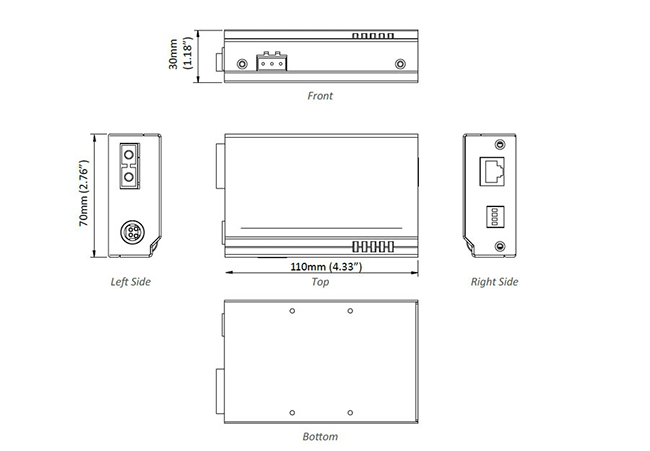

サイズ (単位=mm)
| EL1032T-X0B | 産業用 10/100BASE-TX to 100BASE-FX メディアコンバータIEEE802.3af 15.4W および IEEE802.3at 30W PoE/PSE |
|---|
- DINレールマウントキット含む
100FXファイバーオプション (X)
| 1 | Multi Mode (SC) |
|---|---|
| 2 | Multi Mode (ST) |
| A | Single Mode (SC) - 20Km (1310nm) |
| B | Single Mode (SC) - 40Km (1310nm) |
| H | Single Mode (ST) - 20Km (1310nm) |
| 6 | Multi Mode (SC) WDM -TX：1310nm/RX：1550nm - 2Km |
| 7 | Multi Mode (SC) WDM -TX：1550nm/RX：1310nm - 2Km |
| 8 | Multi Mode (SC) WDM -TX：1310nm/RX：1550nm - 5Km |
| 9 | Multi Mode (SC) WDM -TX：1550nm/RX：1310nm - 5Km |
| P | Single Mode (SC) WDM -TX：1310nm/RX：1550nm - 20Km |
| Q | Single Mode (SC) WDM -TX：1550nm/RX：1310nm - 20Km |
| R | Single Mode (SC) WDM -TX：1310nm/RX：1550nm - 40Km |
| S | Single Mode (SC) WDM -TX：1550nm/RX：1310nm - 40Km |
- その他の100FXファイバーオプションも提供できます。
オプショナルアクセサリ
| DR-75-48 | 75W/1.6A DINレール48VDC産業用電源 (ターミナルブロック用) |
|---|---|
| MDR-40-48 | 40W/0.83A 48VDC産業用電源 (ターミナルブロック用) |
| DD-85-48 | 85W/1.78A 48VDC産業用電源 (ターミナルブロック用) |
| DD-85-55 | 85W/1.78A 55VDC産業用電源 (ターミナルブロック用) |
| GS120A-48 | 120W/2.5A 48VDC電源アダプタ ラッチDCジャック プラスティックハウジング (DCジャック用) |
