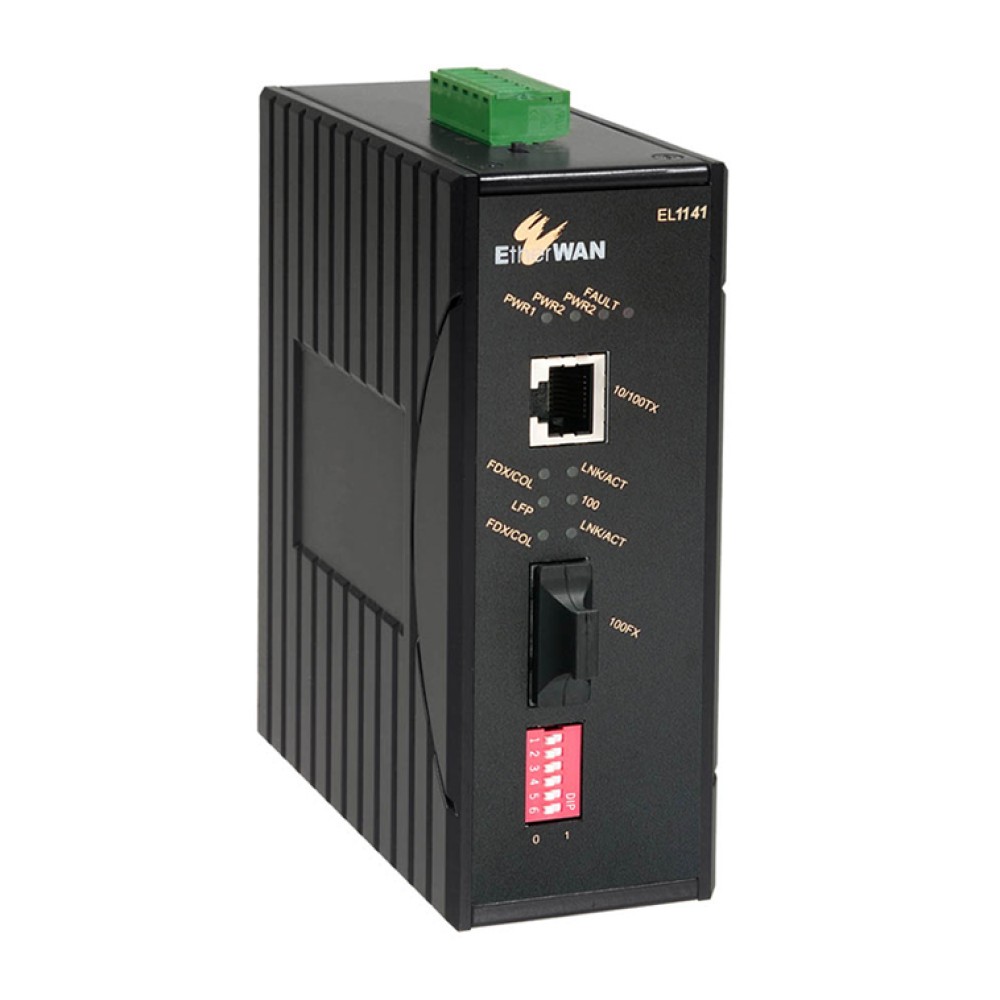

EL1141-X0B

産業用IEC61850/IEEE1613認証10/100BASE-TX to 100BASE-FX メディアコンバーター

  • el1141_0

主な製品特長

  • 変電所 および 電力オートメーションのためのIEC61850-3 および IEEE1613環境要件に適合
  • 鉄道沿線アプリケーションのためのEN50121-4環境要件に適合
  • NEMA TS1/TS2環境要件に適合：交通管制機器のために必要な温度、衝撃、振動に対応
  • 産業環境のための EN61000-6-2 および EN61000-6-4 EMC規格耐性に対応
  • UL508安全規格に対応
  • 802.3/802.3u/802.3x.オートネゴシエーションサポート：10/100Mbps、全2重/半2重、オートMDI/MDIX
  • 100Base-FX：マルチモード/シングルモードSC または STタイプ。100Base-BX：WDMマルチモード/シングルモードSCタイプ
  • DIPスイッチによるlink-fault-pass-through、固定スピード、全2重/半2重 および link down alarming設定
  • 電源 および ポートリンク障害のリレイ出力：リレイ接点電流定格1A @ 250VAC
  • 動作電圧 および 最大消費電力：0.2A @ 12VDC, 0.1A @ 24VDC, 0.05A @ 48VDC。消費電力：2.4W Max.
  • 電源：冗長DCターミナルブロック電源入力 および 100～240VAC外部電源による12VDC DCジャック入力
  • フィールドワイヤリングターミナル： カッパーワイヤ使用、60/75℃、12-24 AWG
  • -40～75℃動作温度範囲、UL508産業制御認証機器：最大周囲空気温度 @ 75℃
  • 汚染度2環境で使用可能
  • Dinレール、パネル または ラックマウントインスタレーションサポート
カテゴリー
シリーズ

EL1141シリーズ 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

EL1141シリーズは、10/100BASE-Tと100BASE-SX-LXファイバー間を変換するメディアコンバータです。過酷な環境下でのミッションクリティカルなアプリケーションに特化して設計された耐衝撃、耐振動、電気ノイズ耐性、-40℃～75℃の広温度範囲に対応する、耐久性のあるアルミ筐体を採用しています。EL1141は、変電所オートメーションに必要なIEC 61850-3/IEEE1613の認証を取得しており、変電所環境のアプリケーションに最適です。三つの冗長化電源で、link down alarming、Link-Fault-Pass-Through (LFPT) と多様な光ファイバーコネクティビティを取り揃えており、苛酷な環境に最適なメディアコンバータです。

技術
規格IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX/FX
IEEE802.3x 全2重 および フロー制御
フォワード および フィルタリングレート14,880pps：10Mbps
148,810pps：100Mbps
パケットバッファメモリ128K bits
プロセッシングタイプ蓄積交換
オートネゴシエーション
半2重バックプレッシャ および IEEE802.3x 全2重フロー制御
オートMDI/MDIX
電源
入力電圧12～48VDC (ターミナルブロック)
12VDC (DCジャック)
電力消費量2.4W MAX. 0.2A @ 12VDC, 0.05A @ 48VDC
保護過電流保護
逆極性保護
メカニカル
ケースアルミケース
IP30保護等級
サイズ50mm (W) × 110mm (D) × 135mm (H)
重量0.8Kg
インストレーションDINレール (Top hatタイプ 35mm)、パネル または ラックマウント
インターフェース
イーサネットポート10/100BASE-TX：1ポート
100BASE-FX：1ポート
LED表示ユニット：Power 1, Power 2, Fault, Link-Fault-Pass-Through
ポート10/100TX：Link/Activity, 全2重/コリジョン、Speed
ポート100FX：Link/Activity、全2重/コリジョン
リレイ接点リレイ接点定格電流 1A @ 30VDC, 0.5A @ 120VAC
環境
動作温度-40～75℃
テスト：@ -40～85℃
保管温度-40～85℃
相対湿度5%～95% (結露なきこと)
認証
ISOISO9001認定工場で製造
安全UL 508
EMIFCC Part 15B, Class A
EN61000-6-4
EN55022
EN61000-3-2
EN61000-3-3
EMSEN61000-6-2
EN61000-4-2 (ESD規格)
EN61000-4-3 (Radiated RFI規格)
EN61000-4-4 (Burst規格)
EN61000-4-5 (Surge規格)
EN61000-4-6 (Induced RFI規格)
EN61000-4-8 (Magnetic Field 規格)
環境テストIEC60068-2-6 Fc (振動耐性)
IEC60068-2-27 Ea (衝撃)
FED STD 101C Method 5007.1 (自由落下w/パッケージ)
EMSIEC61850-3 / IEEE1613
EN50121-4
NEMA TS2

アプリケーション

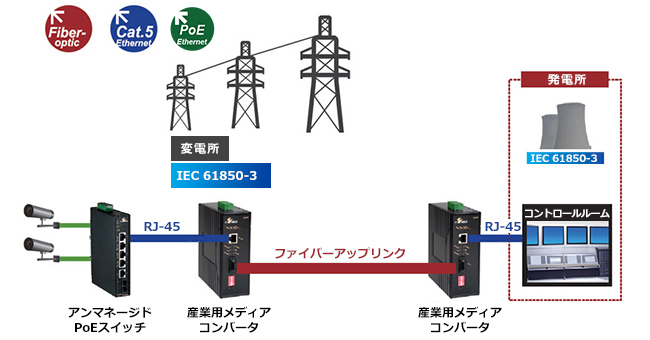

構成図

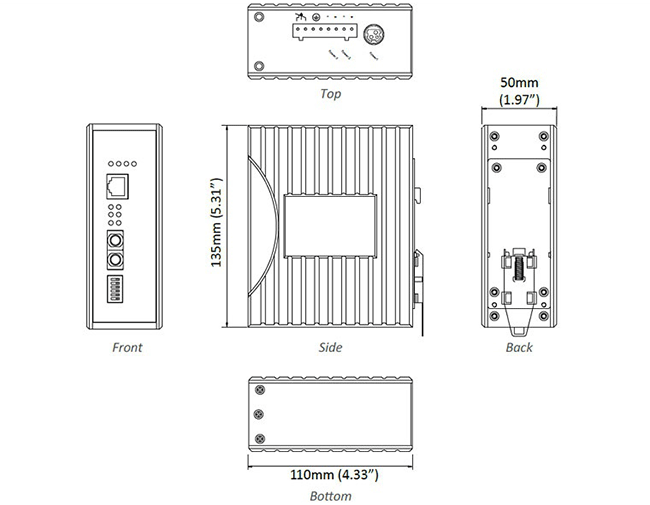

サイズ (単位=mm)

サイズ
EL1141-X0B産業用IEC 61850/IEEE1613認証10/100BASE-TX to 100BASE-FX メディアコンバータ
  • DINレールマウントキット含む

100FXファイバーオプション (X)

1Multi Mode (SC)
2Multi Mode (ST)
ASingle Mode (SC) - 20Km (1310nm)
BSingle Mode (SC) - 40Km (1310nm)
HSingle Mode (ST) - 20Km (1310nm)
6Multi Mode (SC) WDM -TX：1310nm/RX：1550nm - 2Km
7Multi Mode (SC) WDM -TX：1550nm/RX：1310nm - 2Km
8Multi Mode (SC) WDM -TX：1310nm/RX：1550nm - 5Km
9Multi Mode (SC) WDM -TX：1550nm/RX：1310nm - 5Km
PSingle Mode (SC) WDM -TX：1310nm/RX：1550nm - 20Km
QSingle Mode (SC) WDM -TX：1550nm/RX：1310nm - 20Km
RSingle Mode (SC) WDM -TX：1310nm/RX：1550nm - 40Km
SSingle Mode (SC) WDM -TX：1550nm/RX：1310nm - 40Km
  • その他の100FXファイバーオプションも提供できます。

オプショナルアクセサリ

KP-AA96-480パネルマウントキット
DR-30-2430W/1.5A DINレール24VDC産業用電源 (ターミナルブロック用)
DR-60-2460W/2.5A DINレール24VDC産業用電源 (ターミナルブロック用)
DR-75-2475W/3.2A DINレール24VDC産業用電源
DR-120-24120W/5A DINレール24VDC産業用電源 (ターミナルブロック用)
41-136046-X36W/3A 12VDC 産業用電源アダプタ
オープンワイヤ (ターミナルブロック用)
アルミハウジング(X)=1:US, 2:EU, 3:UK, 4:AU, 5:JP, 6:SA

EL1141シリーズ 製品一覧

EL1141-X0B 産業用IEC61850/IEEE1613認証10/100BASE-TX to 100BASE-FX メディアコンバーター
