EL2211-X1Z
10/100/1000BASE-TX to 1000BASE-SX/LX/BXメディアコンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
ギガビットケネクティビティ
- オート10/100/1000BASE-TX および 1000BASE-SX/LX/BXイーサネット伝送変換
- 1000Mbps全2重、10/100MBps 全2重/半2重
Link-Fault-Pass-Through (LFPT)
- LFPT機能がコンバータのリンクステータスをモニタする設計がされているのでネットワークオペレータは、ネットワーク接続のステータスを知ることができます
- ファイバーリンクがダウンするとLFPT機能は、接続されているデバイスにリンクがダウンしていることを通知するためにイーサネットポートをダウンさせます。またその逆も同様です。
EMC1600オプショナルシャーシ収納
- ウォールマウントまたは冗長電源付属のEtherWANのラックマウントEMCシャーシシステムによりグループインストレーションを容易に実現
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
EL2211シリーズは 10/100/1000BASE-T(X)と1000BASE-SX/LX/BXを変換するメディアコンバータです。Link-Fault-Pass-Through (LFPT) 機能を搭載し、DIP スイッチで有効/無効を設定できます。ギガビットの送信速度、9Kバイトのジャンボフレームをサポートします。EL2211は一般企業での環境に最適なメディアコンバータです。
| 技術 | |
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3ab 1000BASE-T IEEE802.3z 1000BASE-SX/1000BASE-LX IEEE802.3x全2重 および フロー制御 |
|---|---|
| フォワーディング および フィルタリングレート | 14,880pps：10Mbps 148,810pps：100Mbps 1,488,100pps：1000Mbps |
| プロセッシングタイプ | 蓄積交換 オートネゴシエーション 半2重バックプレッシャ および IEEE802.3x全2重フロー制御 オートMDI/MDIX |
| 電源入力 | 入力電圧：12VDC |
| 電力消費量 | 3W Max. 0.23A @ 12VDC |
| メカニカル | |
| ケース | アルミケース |
| サイズ | 80.3mm (W) × 109.2mm (D) × 23.8mm (H) |
| 重量 | 150g |
| インストレーション | ウォールマウント または EMC1600シャーシシステム収納 |
| インターフェース | |
| イーサネットポート | 10/100/1000BASE-TX：1ポート 1000BASE-SX/LX/BX：1ポート |
| LED表示 | ユニット：Power, LFPT ポート：Link/Act, Speed |
| 環境 | |
| 動作温度 | 0～50℃ |
| 保管温度 | -20～70℃ |
| 相対湿度 | 5%～95% (結露なきこと) |
| 認証 | |
| ISO | ISO9001認定工場で製造 |
| EMI | CE Mark Class A FCC Part 15B Class A VCCI Class A |

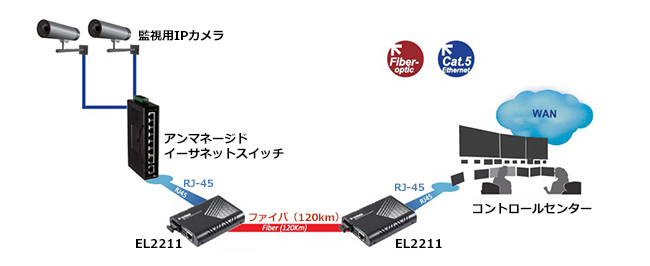

アプリケーション

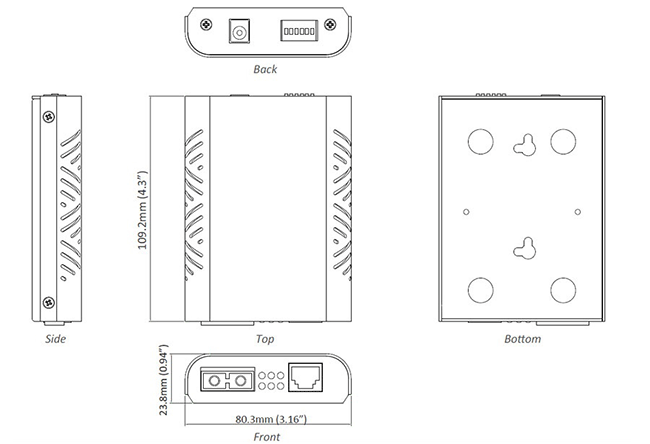

サイズ (単位=mm)
| EL2211-X1Z | 10/100/1000BASE-TX to 1000BASE-Xメディアコンバータ (電源含む) |
|---|
ギガビットポートオプション (X)
| 3 | 1000BASE-SX (SC) - 550m (850nm) |
|---|---|
| 4 | 1000BASE-SX (SC) - 2Km (1310nm) |
| 5 | 1000BASE-SX (ST) - 550m (850nm) |
| A | 1000BASE-LX (SC) - 10Km (1310nm) |
| B | 1000BASE-LX (SC) - 20Km (1310nm) |
| E | 1000BASE-LX (SC) - 40Km (1310nm) |
| R | 1000BASE-BX (SC) WDM-TX：1310nm/RX：1550nm - 20Km |
| S | 1000BASE-BX (SC) WDM–TX：1550nm/RX：1310nm - 20Km |
電源アダプタオプション (Z)
| A | 外付電源アダプタ：AU |
|---|---|
| E | 外付電源アダプタ：EU |
| J | 外付電源アダプタ：JP |
| K | 外付電源アダプタ：UK |
| U | 外付電源アダプタ：USA |
| 3C | 外付電源アダプタ：China |
EL2211シリーズ 製品一覧
| EL2211-X1Z | 10/100/1000BASE-TX to 1000BASE-SX/LX/BXメディアコンバーター |
