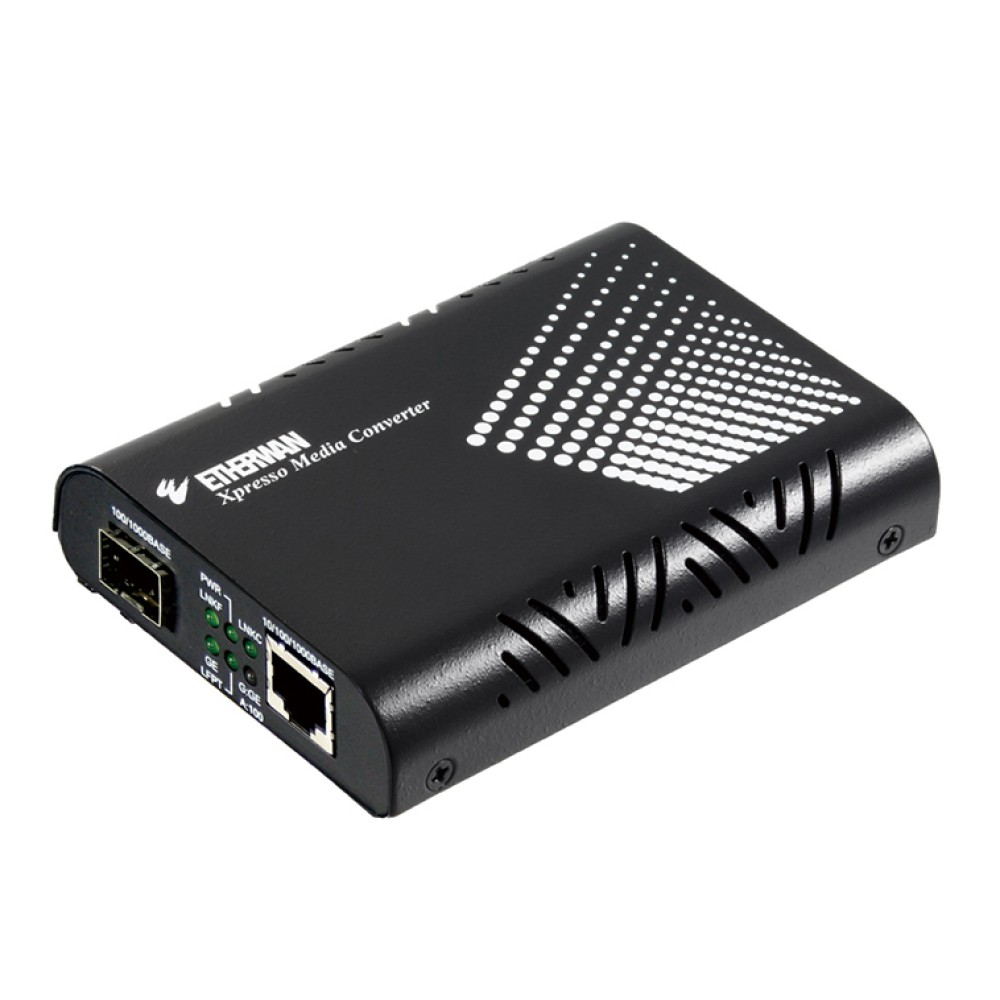

EL2315-X
10/100/1000BASE-TX to 100/1000BASE-X デュアルレートSFPメディアコンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ギガビットコネクティビティ
- オート10/100/1000BASE-TX および 1000BASE-SX/LX/BXイーサネット伝送変換
- 1000Mbps全2重、10/100MBps 全2重/半2重
- ファイバーインターフェースがデュアルレート100BASE-FX および 1000BASE-SX/LXファイバー伝送サポート
- 100/1000BASE-FXデュアルレートSFPサポート
- DIPスイッチが100BASE または 1000BASE SFPオプションをコントロール
- Link-Fault-Pass-Through (LFPT)
- LFPT機能がコンバータのリンクステータスをモニタする設計がされているのでネットワークオペレータは、ネットワーク接続のステータスを知ることができます
- ファイバーリンクがダウンするとLFPT機能は、接続されているデバイスにリンクがダウンしていることを通知するためにイーサネットポートをダウンさせます。またその逆も同様です。
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
EL2315シリーズは、10/100/1000BASE-T(X)と100/1000BASE SFPファイバー間を変換します。100BASEファイバーまたは1000BASEファイバートランシーバと互換性がある設計です。EL2315のSFPポートは、DIPスイッチの設定で100BASE SFPファイバーまたは1000BASE-X SFPファイバーポートをサポートします。 また、DIPスイッチによって Link-Fault-Pass-Through (LFPT) 機能の有効/無効も設定できます。ギガビットの送信速度、9Kバイトのジャンボフレームをサポートします。EL2315は、接続環境が重要な現場に最適なメディアコンバータです。
| 技術 | |
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX/100BASE-FX IEEE802.3ab 1000BASE-T IEEE802.3z 1000BASE-SX/1000BASE-LX IEEE802.3x全2重 および フロー制御 |
|---|---|
| フォワード および フィルタリングレート | 14,880pps：10Mbps 148,810pps：100Mbps 1,488,100pps：1000Mbps |
| プロセッシングタイプ | 蓄積交換 オートネゴシエーション 半2重バックプレッシャ および IEEE802.3x全2重フロー制御 オートMDI/MDIX |
| 電源 | |
| 電源入力 | 入力電圧：12VDC |
| 電力消費量 | 2.76W Max. 0.23A @ 12VDC |
| メカニカル | |
| ケース | アルミケース |
| サイズ | 80.3mm (W) × 109.2mm (D) × 23.8mm (H) |
| 重量 | 150g |
| インストレーション | ウォールマウント |
| インターフェース | |
| イーサネットポート | 10/100/1000BASE-TX：1ポート 100/1000BASE SFPスロット：1ポート |

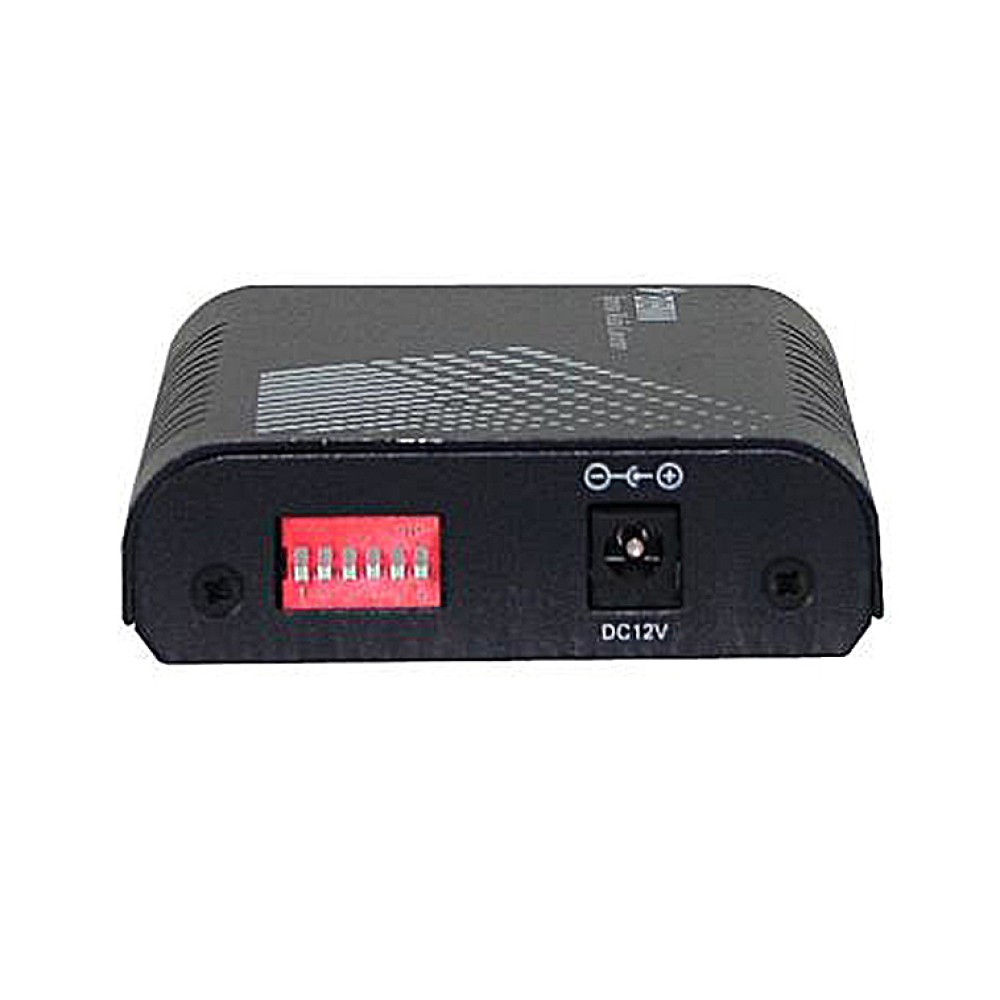

| DIPスイッチ | No.1：LFPT on/off No.2：オートネゴシエーション/フォースモード (TXポート) No.3：全2重/半2重 (TXポート) No.4：100Mbps/10Mbpsフォースモード (TXポート) No.5：100Mbps/1000Mbps (SFP) No.6：ファンクションリザーブ |

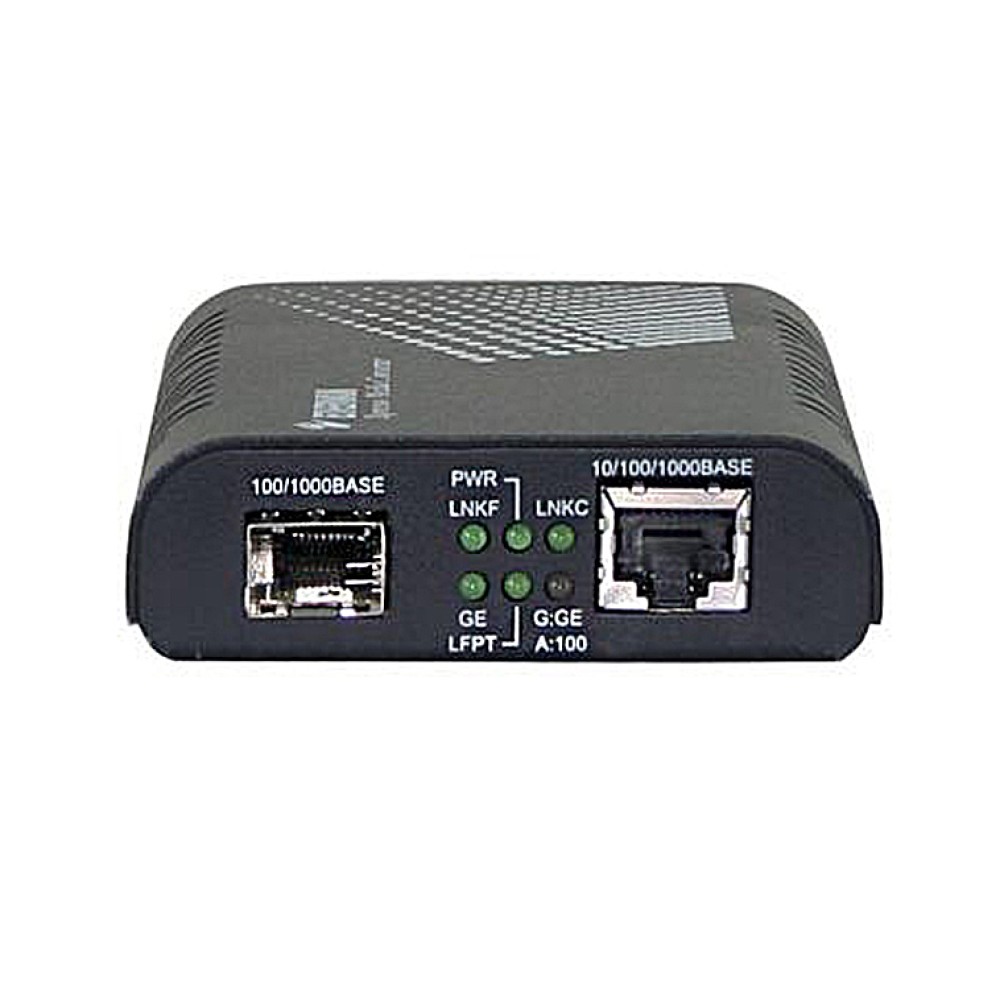

| LED表示 | ユニット：Power, LFPT ポート：FX/TX Speed, Link/Activity |
| 環境 | |
| 動作温度 | 0～50℃ |
| 保管温度 | -10～70℃ |
| 相対湿度 | 5%～95% (結露なきこと) |
| 認証 | |
| ISO | ISO9001認定工場で製造 |
| EMI | CE Mark Class A FCC Part 15B Class A VCCI Class A |

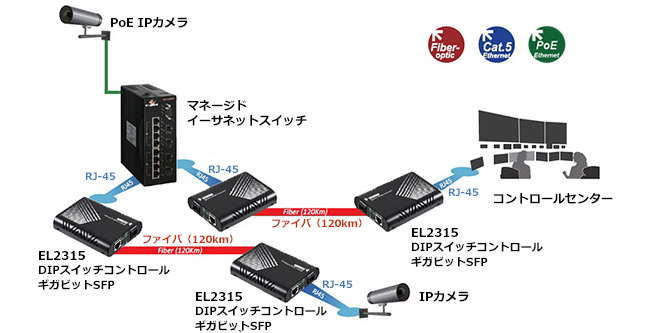

アプリケーション

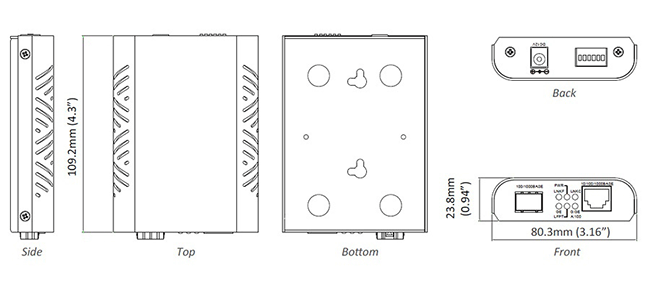

サイズ (単位=mm)
| EL2315-X | 10/100/1000BASE-TX to 100BASE/1000BASE-Xデュアルレート SFPメディアコンバータ (電源含む) |
|---|
電源アダプタオプション(Z)
| A | 外付電源アダプタ：AU |
|---|---|
| E | 外付電源アダプタ：EU |
| J | 外付電源アダプタ：JP |
| K | 外付電源アダプタ：UK |
| U | 外付電源アダプタ：USA |
| 3C | 外付電源アダプタ：China |
オプショナルSFPギガビット一般商用ファイバートランシーバ
| EX-1250NSP-SB1L | 距離：275M / 500M 波長：850nm ケーブルタイプ：MM コネクタ：Duplex LC |
|---|---|
| EX-1250TSP-MB4L | 距離：10KM 波長：1310nm ケーブルタイプ：SM コネクタ：Duplex LC |
| EX-1250TSP-NB6L | 距離：40KM 波長：1310nm ケーブルタイプ：SM コネクタ：Duplex LC |
| EX-1250TBP-MB1L | 距離：550M 波長：TX：1310nm / RX：1550nm ケーブルタイプ：MM WDM-A コネクタ：LC |
| EX-1250TBP-LB1L | 距離：550M 波長：TX：1550nm / RX：1310nm ケーブルタイプ：MM WDM-B コネクタ：LC |
| EX-1250TBP-MB4L | 距離：10KM 波長：TX：1310nm / RX：1550nm ケーブルタイプ：SM WDM-A コネクタ：LC |
| EX-1250TBP-KB4L | 距離：10KM 波長：TX：1550nm / RX：1310nm ケーブルタイプ：SM WDM-B コネクタ：LC |
| EX-1250TBP-MB5L | 距離：20KM 波長：TX：1310nm / RX：1550nm ケーブルタイプ：SM WDM-A コネクタ：LC |
| EX-1250TBP-KB5L | 距離：20KM 波長：TX：1550nm / RX：1310nm ケーブルタイプ：SM WDM-B コネクタ：LC |
| EX-1250TBP-NB6L-D | 距離：40KM 波長：TX：1310nm / RX：1550nm ケーブルタイプ：SM WDM-A コネクタ：LC |
| EX-1250TBP-KB6L-D | 距離：40KM 波長：TX：1550nm / RX：1310 SMnm ケーブルタイプ：M WDM-B コネクタ：LC |
- その他のSFPオプションがあります
- EMC1600 (19インチラックマウントシャーシシステム)：16 × EL2315シリーズメディアコンバータ収納可能
EL2315シリーズ 製品一覧
| EL2315-X | 10/100/1000BASE-TX to 100/1000BASE-X デュアルレートSFPメディアコンバーター |
