EL900-A-Y-1-P

産業用10/100BASE-TX to 100BASE-FX ISA 12.12.01認証メディアコンバーター

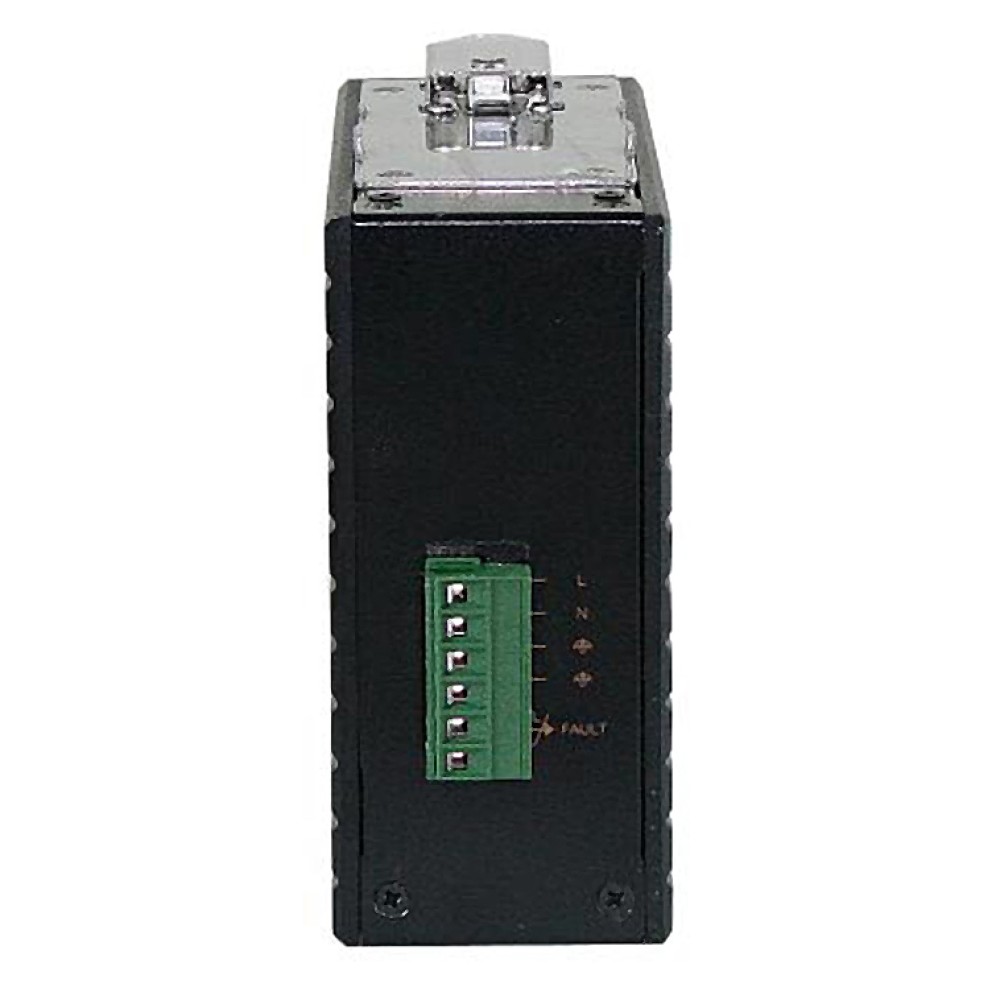

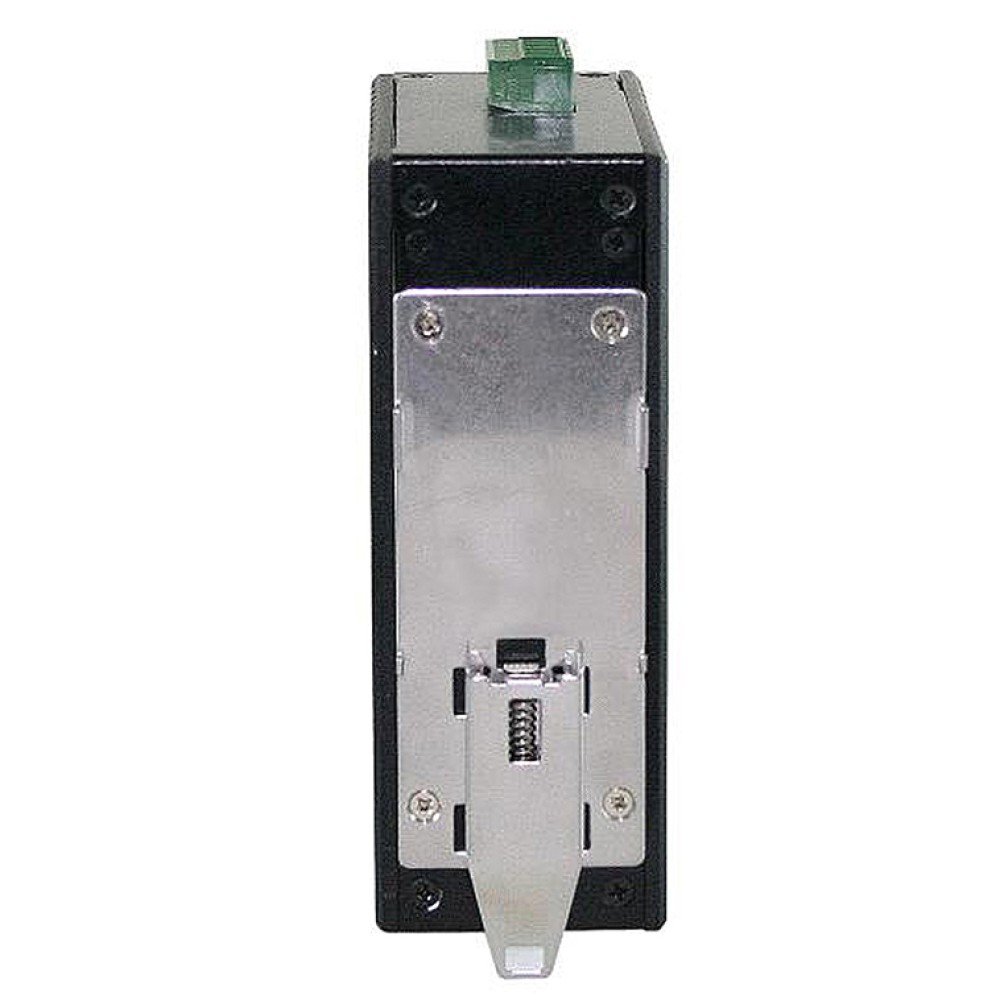

  • el900-a-y-1-p_01
  • el900-a-y-1-p_02
  • el900-a-y-1-p_03

主な製品特長

  • ISA 12.12.01認証：爆発性環境アプリケーションへの高い適合性 および 危険な場所で使用するために分類されたISA12.12.01 Class I, Division 2 UL認定取得
  • NEMA TS1/TS2環境要件：交通管制機器のために温度、衝撃 および 振動に適合に適合
    • 産業環境のためのEN61000-6-2 および EN61000-6-4 EMC汎用イミュニティ規格に適合
    • 802.3/802.3u/802.3ab/802.3z/802.3x、オートネゴシエーション：10/100Mbps、オートMDI/MDIXサポート
    • 100Base-FX：マルチモードSC または STタイプ、シングルモードSC または STタイプ、WDMシングルモードSCタイプ
    • DIPスイッチによるLink-Fault-Pass-Through (LFPT)、固定スピード、全2重/半2重 および link down alarmingのコンフィギュレーション
    • 電源およびポートリンク障害のリレイ出力によるアラーム、リレイ接点電流定格 1.5A @ 24VDC、0.5A @120VAC
  • 動作電圧 および 最大電力消費量：0.36A @ 12VDC, 0.18A @ 24VDC, 0.09A @ 48VDC。電力消費量：4.32W Max.
    • 電源: 冗長DCターミナルブロック電源 または 12VDC DCジャック (100-240VAC外部電源)
    • フィールドワイヤリングターミナル：カッパーワイヤ使用、60/75℃、12-24 AWG
    • -40～75℃動作温度サポートによる屋外キャビネットへのインストレーションに適合。UL1604産業制御認証機器として最大周囲空気温度 @ 74℃に適合
    • DINレール または パネル、または ラックマウンティングインストレーションサポート
    • UL1604 Class I, Division 2認証 (危険なロケーションに適合)
    • この機器は、Class I, Division 2, Groups A, B, C および D, または 危険でない場所のみでの使用に適用
    • 警告 – 爆発の危険E – 警告 - 爆発の危険 - 電源が抜かれているか、または危険ではないことが分かっている場合を除き機器を取り外さないこと
  • この機器は、Class I, Division 2, Groups A, B, CおよびD、または危険でない場所のみでの使用に適用
カテゴリー
シリーズ

EL900シリーズ 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

EL900シリーズは、10/100BASE-Tと100BASE-SX-LXを変換するメディアコンバータです。過酷な環境下でのミッションクリティカルなアプリケーションに特化して設計された耐衝撃、耐振動、電気ノイズ耐性、-40℃～75℃の広温度範囲に対応する、耐久性のあるアルミ筐体を採用しています。三つの冗長化電源で、link down alarming、Link-Fault-Pass-Through (LFPT) と多様な光ファイバーコネクティビティを取り揃えており、苛酷な環境に最適なメディアコンバータです。

技術
規格IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX および 100BASE-FX
IEEE802.3x 全2重 および フロー制御
フォワード および フィルタリングレート14,880pps：10Mbps
148,810pps：100Mbps
パケットバッファメモリ128K bits
プロセッシングタイプ蓄積交換
オートネゴシエーション
半2重 バックプレッシャ および IEEE802.3x 全2重 フロー制御
オートMDI/MDIX
電源
入力電圧10～48VDC (DCターミナルブロック)
12VDC (DCジャック) または 24VAC, 0.185A (ACターミナルブロック)
電力消費量4.32W MAX. 0.36A @ 12VDC, 0.09A @ 48VDC
保護過電流保護
逆極性保護
メカニカル
ケースアルミケース
IP30保護等級
サイズ50mm (W) × 110mm (D) × 135mm (H)
重量0.8Kg
インストレーションDIN-Rail (Top hatタイプ35mm), パネル または ラックマウント
インターフェース
イーサネットポート10/100BASE-TX：1ポート
100BASE-FX：1ポート
LED表示ユニット：Power, LFPT
10/100TXポート：Link/Activity, 全2重/コリジョン, Speed
100FXポート：Link/Activity, 全2重/コリジョン
環境
動作温度-40～75℃
テスト：@ -40～85℃
保管温度-40～85℃
相対湿度5%～95% (結露なきこと)
認証
ISOISO9001認定工場で製造
安全ISA 12.12.01
Class 1, Division 2 group A, B, C & D (ハザードロケーション用)
UL 60950-1
EN 60950-1
IEC 60950-1
EMIFCC Part 15B Class A
VCCI Class A
EN 55022
EN 61000-3-2
EN 61000-3-3
EN 61000-6-
EMSEN61000-6-2
EN61000-4-2 (ESD規格)
EN61000-4-3 (Radiated RFI規格)
EN61000-4-4 (Burst規格)
EN61000-4-5 (Surge規格)
EN61000-4-6 (Induced RFI規格)
EN61000-4-8 (Magnetic Field 規格)
環境テストIEC60068-2-6 Fc (振動耐性)
IEC60068-2-27 Ea (衝撃)
FED STD 101C Method 5007.1 (自由落下w/パッケージ)
NEMA TS1/2
交通管制システム機器に必要な環境要件

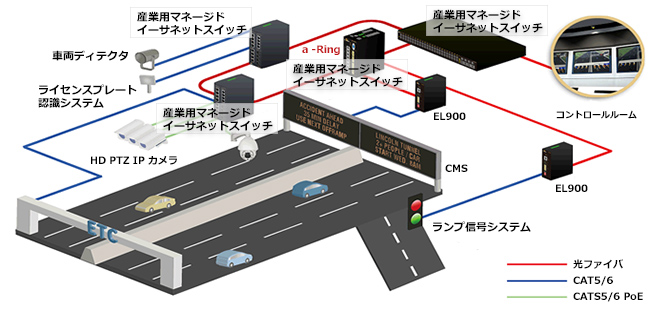

アプリケーション (交通管制システム)

構成図

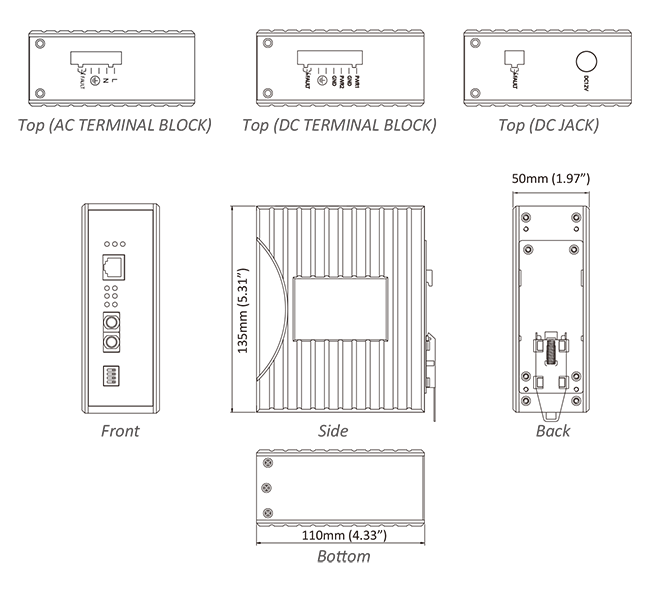

サイズ (単位=mm)

サイズ
EL900-A-Y-1-P産業用10/100BASE-TX to 100BASE-FX ISA 12.12.01認証メディアコンバータ
  • DINレールマウンティングキット含む

100FX ファイバーオプション (Y)

BMulti Mode (SC) - 2Km (1310nm)
CMulti Mode (ST) - 2Km (1310nm)
DMulti Mode (SC) WDM - TX：1310nm/RX：1550nm - 2Km
EMulti Mode (SC) WDM - TX：1550nm/RX：1310nm - 2Km
FMulti Mode (SC) WDM- TX：1310nm/RX：1550nm - 5Km
GMulti Mode (SC) WDM- TX：1550nm/RX：1310nm - 5Km
QSingle Mode (SC) WDM - TX：1310nm/RX：1550nm - 20Km
RSingle Mode (SC) WDM - TX：1550nm/RX：1310nm - 20Km
SSingle Mode (SC) WDM - TX：1310nm/RX：1550nm - 40Km
TSingle Mode (SC) WDM - TX：1550nm/RX：1310nm - 40Km
MSingle Mode (ST) - 20Km (1310nm)
NSingle Mode (SC) - 20Km (1310nm)
OSingle Mode (SC) - 40Km (1310nm)

電源コネクタオプション(P)

ADCターミナルブロック
BDCジャック
C24VACターミナルブロック

オプショナルアクセサリ

KP-AA96-480パネルマウントキット
DR-30-2430W/1.5A DINレール24VDC産業用電源 (ターミナルブロック用)
DR-60-2460W/2.5A DINレール24VDC産業用電源 (ターミナルブロック用)
DR-75-2475W/3.2A DINレール24VDC産業用電源
DR-120-24120W/5A DINレール24VDC産業用電源 (ターミナルブロック用)
41-136046-X36W/3A 12VDC 産業用電源アダプタ、オープンワイヤ (ターミナルブロック用)、アルミハウジング(X)=1:US, 2:EU, 3:UK, 4:AU, 5:JP, 6:SA
41-136044-X36W/3A 12VDC産業用電源アダプタ、ラッチドDCジャック、アルミハウジング (オプショナル、DCジャック用); (X)=1:US, 2:EU, 3:UK, 4:AU, 5:JP, 6:SA
