EL9020-00B

産業用10/100/1000BASE-TX to ギガビットSFPメディアコンバーター

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • ギガビットケネクティビティ：オート10/100/1000BASE-TXと1000BASE-SX/LX/BXイーサネット伝送変換
  • 1000Mbps全2重、10/100MBps全2重/半2重
  • NEMA TS1/TS2環境要件：交通管制機器のために温度、衝撃 および 振動に適合
  • 産業環境のためのEN61000-6-2 および EN61000-6-4 EMC汎用イミュニティ規格に適合
  • DIPスイッチによるLink-Fault-Pass-Through (LFPT)、ファイバーオート/フォースモード および ポートlink down alarmingのコンフィギュレーション
  • 4096 MACアドレス、2.75Mビットバッファメモリ
  • 802.3/802.3u/802.3ab/802.3z/802.3x、オートネゴシエーション および オートMDI/MDIXサポート
  • ギガビットファイバー拡張のための柔軟性のあるSFPソケット (2 10/100/1000Base-TX および ギガビット)
  • フルワイヤスピードフォワーディングレート
  • バックプレッシャ および IEEE 802.3x準拠フロー制御
  • リレイ出力による電源 および ポートリンク障害のアラーム
  • 電流：1A @ 30VDC、0.5A @ 120VACリレイ接点定格
  • 動作電圧 および 最大消費電流：1A @ 12VDC, 0.5A @ 24VDC, 0.25A @ 48VDC. 消費電力：12W Max.
  • 電源：冗長DCターミナルブロック電源 または 12VDC DCジャック (100-240VAC外部電源)
  • -40～75℃動作温度サポートによる屋外キャビネットへのインストレーションに適合
  • DINレールまたはパネル、またはラックマウンティングインストレーションサポート
  • UL508認証：UL508安全認証による産業用通信アプリケーションのための特定設計
カテゴリー
シリーズ

EL9020シリーズ 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

EL9020シリーズは 10/100/1000BASE-TX と 1000BASE SFP光メディアを変換します。過酷な環境下でのミッションクリティカルなアプリケーションに特化して設計された耐衝撃、耐振動、電気ノイズ耐性、-40℃～75℃の広温度範囲に対応する、耐久性のあるアルミ筐体を採用しています。また、三つの冗長化電源で、link down alarming、Link-Fault-Pass-Through (LFPT) と多様な光ファイバーコネクティビティを取り揃えており、苛酷な環境に最適なメディアコンバータです。

技術
規格IEEE802.3, 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3ab 1000BASE-T
IEEE802.3z 1000BASE-SX/1000BASE-LX
IEEE802.3x 全2重 および フロー制御
フォワード および フィルタリングレート1,488,100pps：1000Mbps
プロセッシングタイプオートネゴシエーション
半2重 バックプレッシャ および IEEE802.3x 全2重 フロー制御
オートMDI/MDIX
電源
入力電圧12～48VDC (ターミナルブロック)
12VDC (DCジャック)
消費電力7.68W Max, 0.16A @ 48VDC
保護過電流保護
逆極性保護
メカニカル
ケースアルミケース
IP30保護等級
サイズ50mm (W) × 110mm (D) × 135mm (H)
重量0.8Kg
インストレーションDINレール (Top hatタイプ 35mm)、パネル または ラックマウント
インターフェース
イーサネットポート10/100/1000BASE-TX：1ポート
ギガビットSFP：1ポート
LED表示ユニット：Power1、Power2、Power3、Fault、LFPT
10/100/1000TXポート：Link/Act、100M、1000M、全2重/コリジョン
ギガビットSFP ポート：Link/Act
DIPスイッチNo.1：LFPT on/off
No.2：カッパ―ポート用アラーム on/off
No.3：ファイバーポート用アラーム on/off
No.4：ファイバーポート用オートネゴシエーション on/off
アラーム接点リレイ接点定格電流 1A @ 30VDC, 0.5A @ 120VAC
環境
動作温度-40～75℃
テスト：@ -40～85℃
保管温度-40～85℃
相対湿度5%～95% (結露なきこと)
認証
ISOISO9001認定工場で製造
安全UL 508
EMIFCC Part 15B Class A
VCCI Class A
EN61000-3-2
EN61000-3-3
EN61000-6-4
EMSEN61000-6-2
EN61000-4-2 (ESD規格)
EN61000-4-3 (Radiated RFI規格)
EN61000-4-4 (Burst規格)
EN61000-4-5 (Surge規格)
EN61000-4-6 (Induced RFI規格)
EN61000-4-8 (Magnetic Field 規格)
環境テストIEC60068-2-6 Fc (振動耐性)
IEC60068-2-27 Ea (衝撃)
FED STD 101C Method 5007.1 (自由落下w/パッケージ)

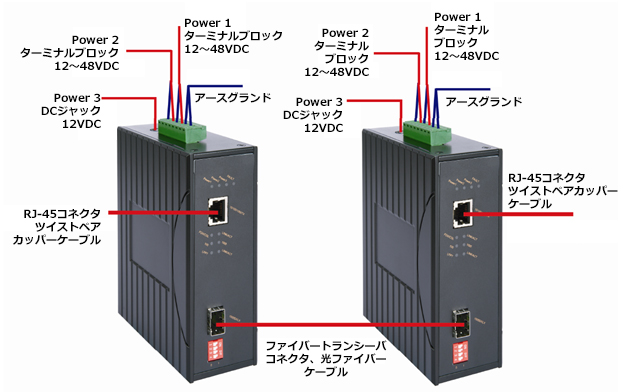

接続方法

外観図

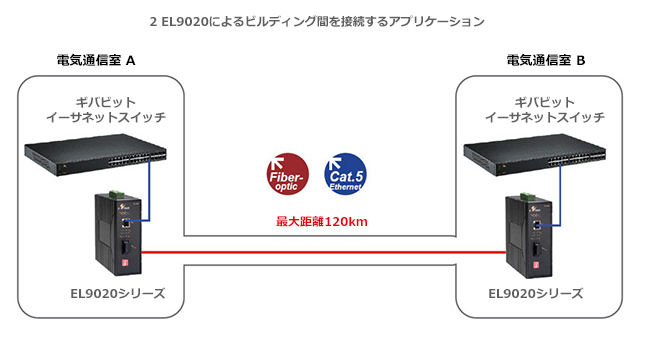

アプリケーション

構成図

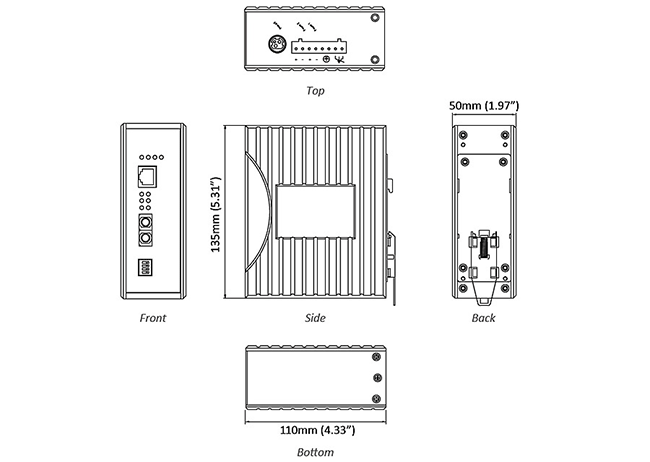

サイズ (単位=mm)

サイズ
EL9020-00B産業用10/100/1000BASE-TX to ギガビットSFPメディアコンバータ
  • DINレールマウントキット含む

オプショナルアクセサリ

KP-AA96-480パネルマウントキット
DR-30-2430W/1.5A DINレール24VDC 産業用電源 (ターミナルブロック)
DR-60-2460W/2.5A DINレール24VDC 産業用電源 (ターミナルブロック)
DR-75-2475W/3.2A DINレール24VDC 産業用電源 (ターミナルブロック)
DR-120-2436W/3A 12VDC 堅牢タイプ電源アダプタ (アルミケース、ターミナルブロック用オープンワイヤ)
41-136046-X36W/3A 12VDC 堅牢タイプ電源アダプタ (アルミケース、ターミナルブロック用オープンワイヤ) (X) = 1:US, 2:EU, 3:UK, 4:AU, 5:JP, 6:SA
41-136044-X36W/3A 12VDC堅牢タイプ電源アダプタ (アルミケース、ラッチドDCジャック) (X) = 1:US, 2:EU, 3:UK, 4:AU, 5:JP, 6:SA

産業用SFPギガビットファイバートランシーバ

EX-1250NSP-SB1L-A距離：275M/550M
波長：850 MM
ケーブルタイプ：Duplex
コネクタ：LC
EX-1250TSP-MB4L-A距離：10KM
波長：1310 SM
ケーブルタイプ：Duplex
コネクタ：LC
EX-1250TSP-NB6L-A距離：40KM
波長：1310 SM
ケーブルタイプ：Duplex
コネクタ：LC
EX-1250TSP-KB8L-A距離：70KM
波長：1550 SM
ケーブルタイプ：Duplex
コネクタ：LC
EX-1250TBP-MB1L-A距離：550M
波長：TX：1310 / RX：1550 MM
ケーブルタイプ：WDM-A
コネクタ：LC
EX-1250TBP-LB1L-A距離：550M
波長：TX：1550 / RX：1310 MM
ケーブルタイプ：WDM-B
コネクタ：LC
EX-1250TBP-MB4L-A距離：10KM
波長：TX：1310 / RX：1550 SM
ケーブルタイプ：WDM-A
コネクタ：LC
EX-1250TBP-KB4L-A距離：10KM
波長：TX：1550 / RX：1310 SM
ケーブルタイプ：WDM-B
コネクタ：LC
EX-1250TBP-MB5L-A距離：20KM
波長：TX：1310 / RX：1550 SM
ケーブルタイプ：WDM-A
コネクタ：LC
EX-1250TBP-KB5L-A距離：20KM
波長：TX：1550 / RX：1310 SM
ケーブルタイプ：WDM-B
コネクタ：LC
  • この他に多くのSFPオプションがあります。
