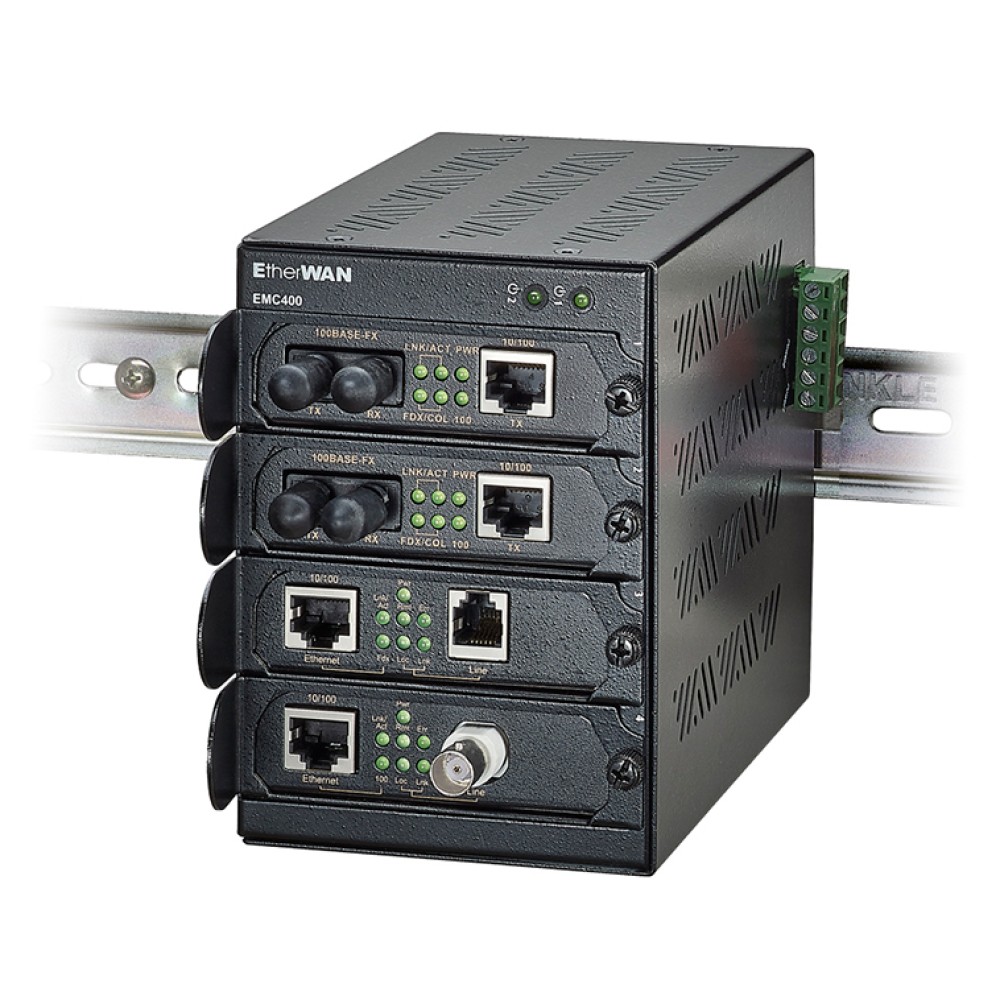

EMC400

4スロット DINレールメディアコンバーターシャーシ

主な製品特長

ホットスワップインストレーション

メディアコンバータ および イーサネットエクステンダのホットスワップ可能なインストレーション

4-Bay DINレールシャーシ

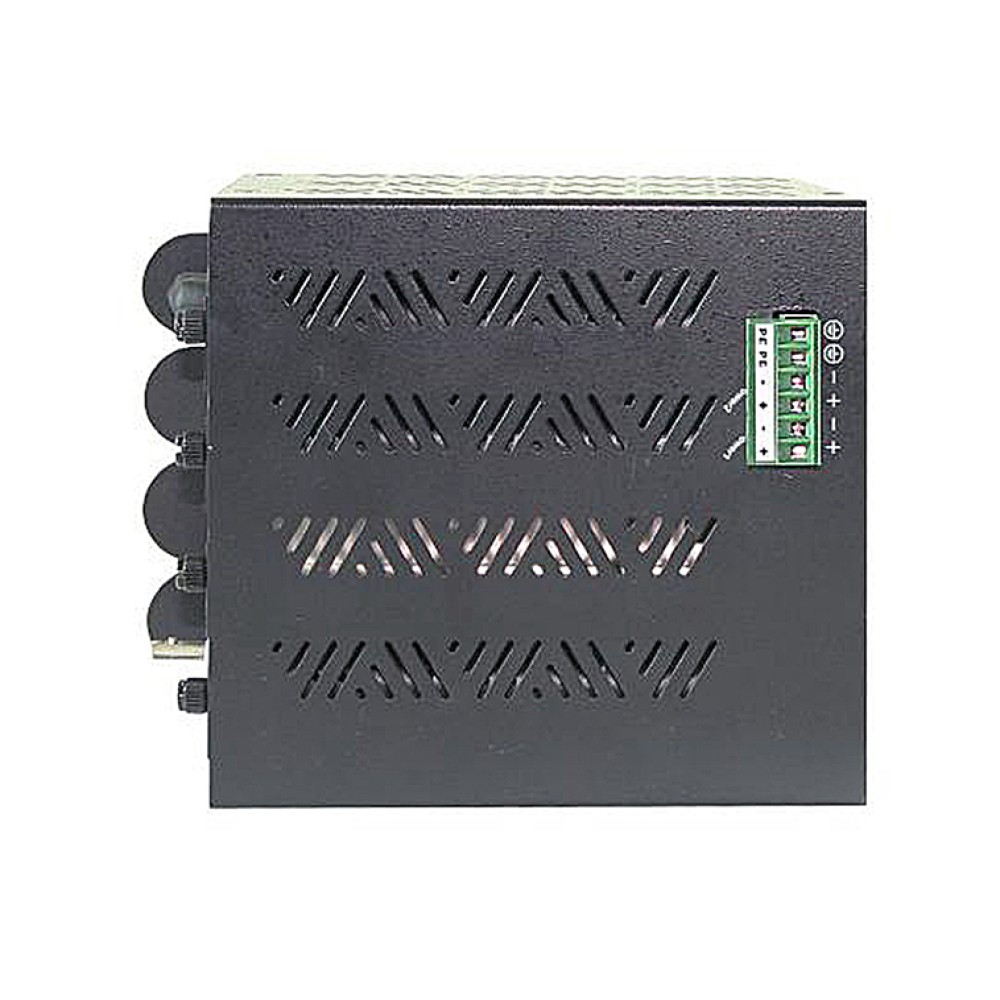

冗長ターミナルブロック電源入力サポート

EtherWANのイーサネットエクステンダ および メディアコンバータをサポート

EL2211, EL2315, EL100/EL110メディアコンバータ および ED3331、ED3501シリーズイーサネットエクステンダサポート

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

EMC400の4スロットDINレールマウントシャーシは、ミッションクリティカルなネットワークインフラストラクチャを実現するために必要な柔軟性、信頼性、冗長性を提供します。様々なEtherWANメディアコンバータおよびイーサネットエクステンダを1つのシャーシ内に収納することができる柔軟な設計で、それぞれ個別のネットワーク構築のニーズに合ったソリューションをユーザに提供します。2つの独立したデュアル電源入力を備え信頼性を高めることで単一電源の単一障害点を排除します。ホットスワップ設計を導入し、メディアコンバータとエクステンダの追加設置の際に既存のネットワークに干渉しません。さらに、シャーシ内のデバイス間のサージ保護機能を実装した電気絶縁を内蔵しています。堅牢なメタルエンクロージャ、DINレールマウント設計、ホットスワップ可能なテクノロジーを備えたEMC400は、異なるネットワーク同士の信頼できる接続に理想的なソリューションであり、イーサネットの限界を超えたパフォーマンスを推進します。

電源
入力電源入力:90~264VAC
EMC400シャーシ入力:12VDC
ワイヤリング最小ケーブル直径AWG:16 AWG
電力消費量Max. 19W @ フルロード
保護過電流保護
メカニカル
ケース電気亜鉛メッキシート (SECC)
サイズ130mm(W) × 164mm(D) × 92.1mm(H)
重量1.37kg

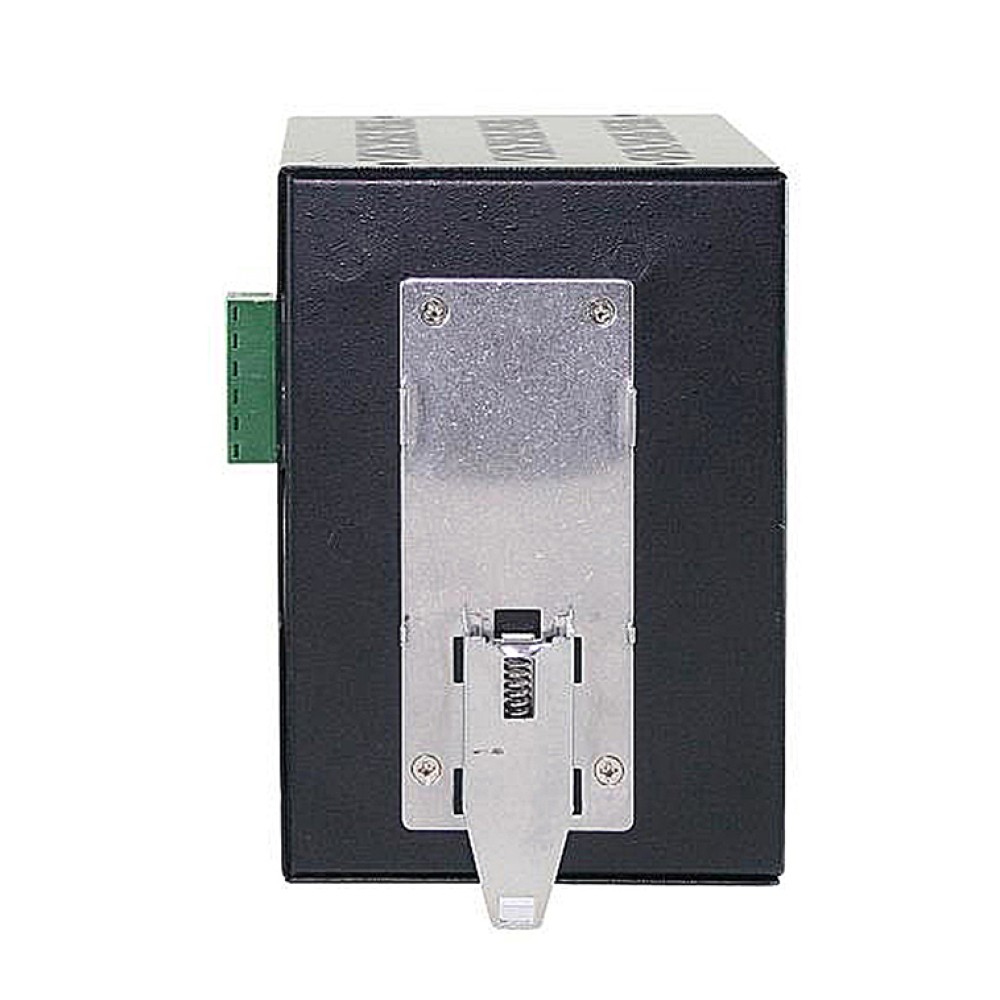

インストレーションDINレール
インターフェース
LED表示
  • 1:Lit、電源入力1の接続
    無点灯、電源入力1の接続なし
  • 2:Lit、電源入力2の接続
    無点灯、電源入力2の接続なし
環境
動作温度0~45℃
保管温度-20~70℃
相対湿度5%~95% (結露なきこと)
認証
ISOISO9001認定工場で製造
EMIFCC Part 15B, Class A
EN61000-6-4
EN55022
EMSEN61000-6-2
EN61000-4-2 (ESD規格)
EN61000-4-3 (Radiated RFI規格)
EN61000-4-4 (Burst規格)
EN61000-4-5 (Surge規格)
EN61000-4-6 (Induced RFI規格)
EN61000-4-8 (Magnetic Field 規格)
環境テストIEC60068-2-6 Fc (振動耐性)
IEC60068-2-27 Ea (衝撃)
FED STD 101C Method 5007.1 (自由落下w/パッケージ)

アプリケーション

構成図

サイズ (単位=mm)

サイズ
EMC4004スロットDINレールメディアコンバータシャーシシステム
  • DINレールマウンティングキットを含む
