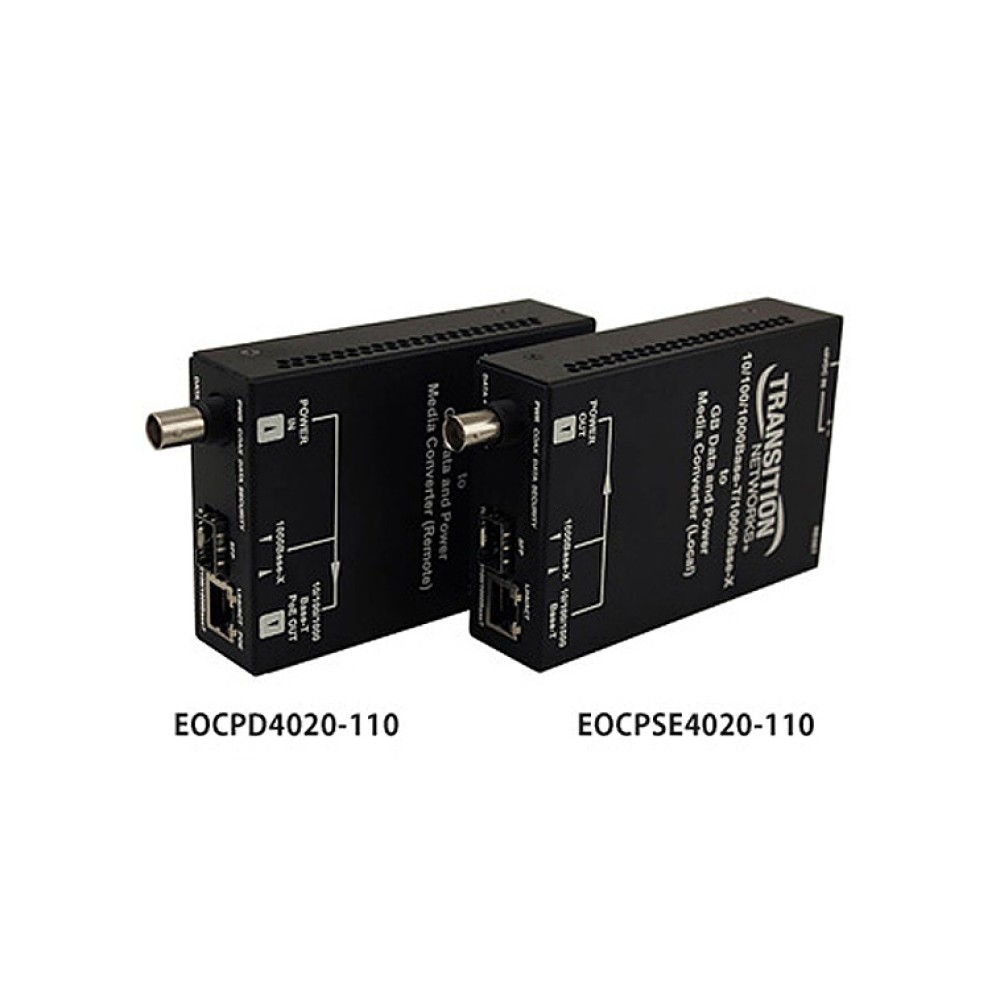

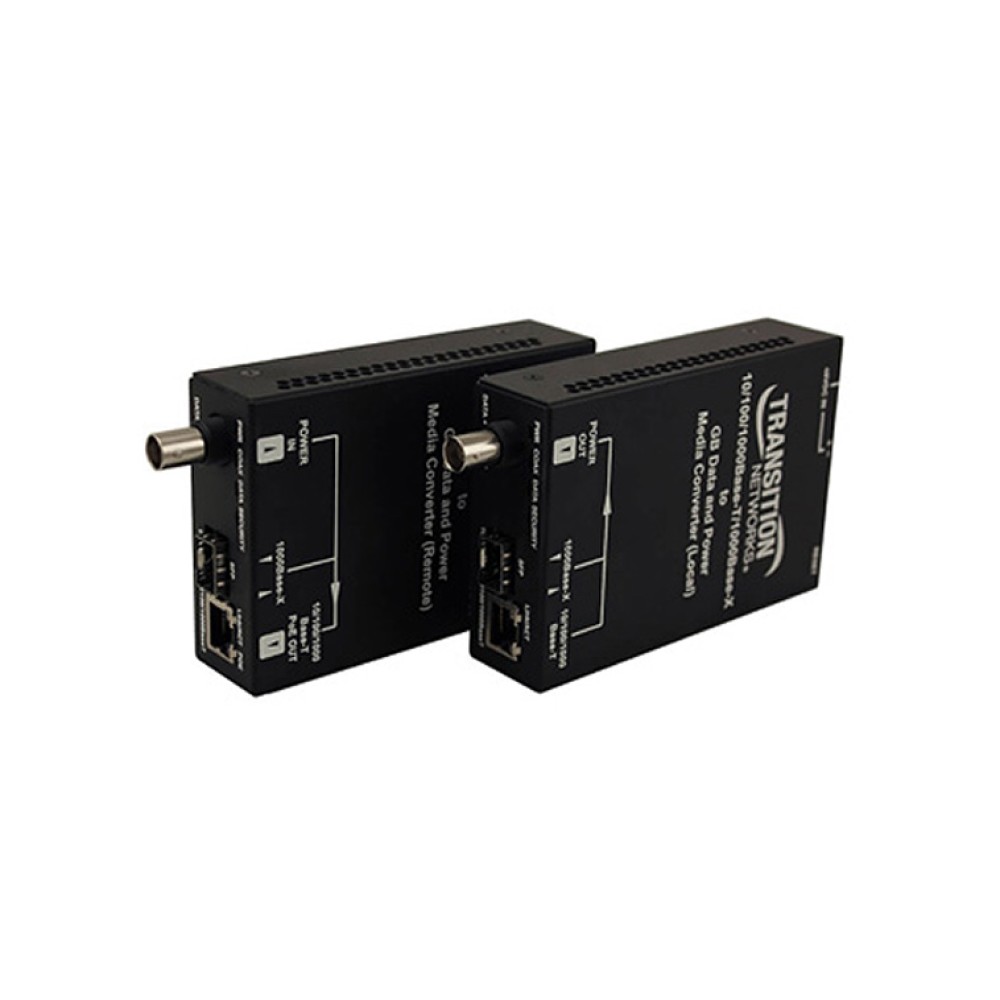

EOCPSE4020-110 および EOCPD4020-110
PoE+ Ethernet Over 同軸エクステンダー(ペア構成),100/1000Base RJ-45/SFPポート×1,1000Base Coax BNCポート×1
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- カッパーまたはファイバコンボイーサネットポート
- リモートのPoE+ポート IEEE 802.3atがカメラ または 他のリモートデバイスに電力を供給
- フルPoE+で122m延長※ (ケーブルの種類によって異なる)
- ギガビットスピード近くで同軸距離1000フィートまたはファストイーサネットスピードで2000フィート (リモート電力要件に依存)
- 独自の同軸エンドデバイスの分類により非Transition Networksデバイスへの意図しない電力供給を防止
- Webブラウザの設定が変更可能
- Plug-and-Play設定
- フィールドアップグレード可能なファームウェア
- シングルIPアドレスで管理
- オートMDI/MDI-X
- 同軸を通し128ビットAES暗号化
- IPv4とIPv6サポート
- 1518バイトフレーム
- クライアントのためのDHCP、DNS、NTP
- リモートデバイスのオプションの電源接続
- 既存の同軸インフラへの投資を維持
一般的なRG59UケーブルのDC抵抗は1000フィートあたり50Ωです。従ってDC抵抗の少ないケーブルでは、距離が増加する可能性があります。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
PoE+ Ethernet over Coax (同軸) エクステンダは、従来の配線のインフラを変更する必要なく、旧式のアナログ監視システムを最新のPoE給電IPビデオカメラへ迅速かつ簡単にアップグレードする機能を提供します。PoE+ Ethernet over Coax (同軸) エクステンダは、既存のCCTV 75Ω同軸ケーブルを使用してイーサネットネットワークを延長、リモートカメラに電力の供給をすることができますが、新しいケーブルの設定をする必要がないため、工事に費やす時間と経費を削減することが可能です。このエクステンダは、ギガビットに近いスピードで通信し、既存の同軸インフラを使いイーサネットネットワークを延長するため、監視以外のアプリケーションでも使用できます。PoE+を使ったEthernet over Coax (同軸) エクステンダは、同軸ケーブルの両端にローカルデバイスまたはリモートデバイスを接続したペアの組み合わせで構成されます。
エクステンダは、カッパーまたは光ファイバイーサネットコネクションに対応する柔軟性を提供します。ローカルデバイスは、10/100/1000Base-T RJ-45および100/1000Base-X SFPコネクションの両方を提供し、リモートデバイスへpower over coaxを使いギガビットBNCコネクションを提供します。リモートデバイスはBNCコネクションを通してpower over coaxで受信し、IPカメラ、ワイヤレスアクセスポイント、またはその他のエンドのPDに、PoE+パワーを100/1000base-T SFPおよび10/100/1000base-TのRJ-45コネクタ出力の両方に提供します。ローカルデバイスの電源は、適切に絶縁された+48VDC電源、または指定された90W電源アダプタを介して供給できます。指定された電源アダプタはリモートデバイスに冗長電源を供給するオプションです。
PoE+を使用したEthernet Over CoaxエクステンダにはWeb GUIが付属しており、シングルのIPアドレスを通してローカルデバイスおよびリモートデバイスのさまざまな設定オプションのためにパスワードで保護されたアクセスが可能です。また、ファームウェアへの簡単なアップグレードも可能です。
ビデオ：PoE+ Ethernet over Coaxエクステンダの利点
PoE+ Ethernet over Coaxエクステンダの利点とその動作についてビデオで詳しく説明します。
| 規格 | IEEE 802.1p IEEE 802.1Q IEEE 802.3 IEEE 802.3ab IEEE 802.3af/at IEEE 802.3az IEEE 802.3u IEEE 802.3x IEEE 802.3z |
|---|---|
| ポート | イーサネット：10/100/1000Base-T RJ-45 または 100/1000Base-X SFPコンボ 同軸：1000Base BNC PoE：10/100/1000Base-T RJ-45 PoE+ |
| ステータスLED | Power, Coax Power, Coax ACT,Coax Security, Combo Port Link/ACT, PoE+ |
| サイズ (幅×奥行×高さ) | 82.5 × 31.75 × 136.7 mm |
| 電力消費量 | 45 W (max) |
| ポート入力 | 48 VDC |
| 保護等級 (IP) | IP30 |
| 環境 | 動作温度：0℃ ～ +65℃ 保管温度：-40℃ ～ 85℃ 湿度：5 ～ 95% (結露なきこと) 高度：0～10,000 ft |
| 重量 | 0.48 kg |
| 認証 | 安全：外付電源：CE Mark； エミッション：FCC Part 15, CISPR22/EN55022 Class A； イミュニティ：EN55024 |
| 保証 | 5年間 |
新規にケーブルを敷設するのに比べ40%以上時間の削減とサービスをセーブ
| EOCPSE4020-110 (ローカル) | 10/100/1000Base-T Port×1 または 100/1000Base-X SFPコンボポート×1 ＋ 1000Base BNCポート×1 |
|---|---|
| EOCPD4020-110 (リモート) | 10/100/1000Base-T PoE+ポート IEEE 802.3af/at×1 または 100/1000Base-X SFPコンボポート×1 ＋ 1000Base BNCポート×1 |
製品はペアで使用する必要があります。各ローカルユニットには適切に絶縁された電源が必要です。
また、外部電源は、電力要件に応じてリモートユニットに対するオプションです。
オプション (別売り)
| 25148 (産業用電源) | 90～264VAC；127～370VDC |
|---|
