EX42011-XY-1-A

産業用10/100BASE-TX to 100BASE-FX メディアコンバーター

主な製品特長

  • プラグアンドプレイによる容易なインストレーションの実現
  • 産業環境のためのEN61000-6-2 EMC汎用イミュニティ規格に適合
  • 802.3/802.3u/802.3z/802.3x、オートネゴシエーション：10/100Mbps、全2重/半2重、オートMDI/MDIXサポート
  • 100Base-FX：マルチモード/シングルモードSC または STタイプ、WDMマルチモード/シングルモードSCタイプ
  • 2048 MACアドレス、384K bitsバッファーメモリサポート
  • 蓄積交換メカニズム
  • フルワイヤスピードフォワーディングレート および ノンブロッキングメカニズム
  • ブロードキャストストームフィルタリング
  • 動作電圧および最大消費電力：0.2A @ 12VDC, 0.1A @ 24VDC, 0.05A @ 48VDC。消費電力：2.4W Max.
  • 電源：冗長DCターミナルブロック電源入力、12～48VDC
  • -10～60℃のワイド動作温度のサポートによる屋外キャビネットへのインストレーションに適合
  • プラスティックコンパクトDINレール産業ケース設計
カテゴリー
シリーズ

EX42011シリーズ 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

EX42011シリーズは、10/100BASE-Tと100BASE-FXファイバー間を変換するメディアコンバータです。 過酷な環境下でのミッションクリティカルなアプリケーションに特化して設計された耐衝撃、耐振動、電気ノイズ耐性、-10℃～60℃の広温度範囲に対応します。link down alarmingおよび多様なファイバーコネクティビティを備えたEX42011は、産業用環境で最適なメディアコンバータです。

技術
規格IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX/FX
IEEE802.3x 全2重およびフロー制御
フォワード および フィルタリングレート14,880pps：10Mbps
148,810pps：100Mbps
パケットバッファメモリ384K bits
プロセッシングタイプ蓄積交換
オートネゴシエーション
半2重バックプレッシャ および IEEE802.3x 全2重フロー制御
オートMDI/MDIX
電源
入力電圧10～48VDC (ターミナルブロック)
電力消費量4.3W MAX. 0.3A @ 12VDC, 0.15A @ 24VDC
保護過電流保護
逆極性保護
メカニカル
ケースアルミケース
IP30保護等級
サイズ26mm (W) × 70mm (D) × 110mm (H)
重量0.2Kg
インストレーションDIN-Rail (Top hatタイプ35mm) マウント
インターフェース
イーサネットポート10/100BASE-TX：1ポート
100BASE-FX：1ポート
LED表示ユニット：Power 1
ポート：Link/Activity (グリーン)、Speed (黄)
100FXポート：Link/Activity, 全2重/コリジョン
環境
動作温度-10～60℃
テスト：@ -20℃～70℃
保管温度-40～85℃
相対温度5%～95% (結露なきこと)
認証
ISOISO9001認定工場で製造
安全UL 60950-1
EN 60950-1
IEC 60950-1
EMIFCC Part 15B Class A
EN 61000-3-2
EN 61000-3-3
EN 61000-6-4
EMSEN61000-6-2
EN61000-4-2 (ESD規格)
EN61000-4-3 (Radiated RFI規格)
EN61000-4-4 (Burst規格)
EN61000-4-5 (Surge規格)
EN61000-4-6 (Induced RFI規格)
EN61000-4-8 (Magnetic Field 規格)
環境テストIEC60068-2-6 Fc (振動耐性)
IEC60068-2-27 Ea (衝撃)
FED STD 101C Method 5007.1 (自由落下w/パッケージ)

アプリケーション

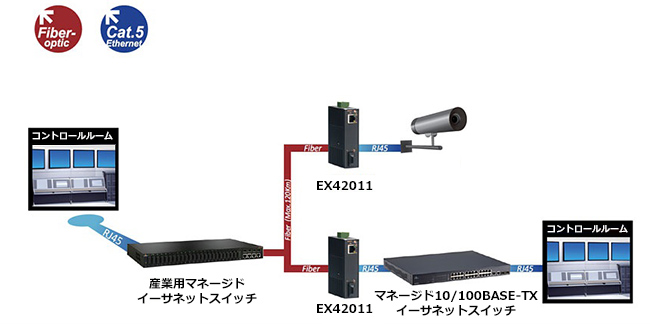

構成図

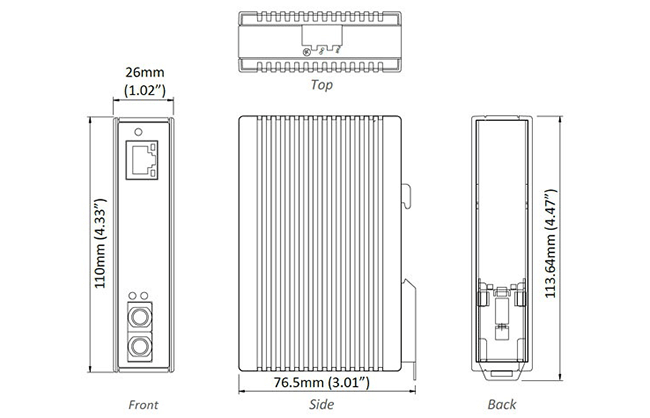

サイズ (単位=mm)

サイズ
EX42011-XY-1-A産業用10/100BASE-TX to 100BASE-FX メディアコンバータ
  • DINレールマウント含む

100FX ファイバーオプション (Y)

BMulti Mode (SC) - 2Km (1310nm)
CMulti Mode (ST) - 2Km (1310nm)
DMulti Mode (SC) WDM -TX：1310nm/RX：1550nm - 2Km
EMulti Mode (SC) WDM -TX：1550nm/RX：1310nm - 2Km
FMulti Mode (SC) WDM -TX：1310nm/RX：1550nm - 5Km
GMulti Mode (SC) WDM -TX：1550nm/RX：1310nm - 5Km
QSingle Mode (SC) WDM -TX：1310nm/RX：1550nm - 20Km
RSingle Mode (SC) WDM -TX：1550nm/RX：1310nm - 20Km
SSingle Mode (SC) WDM -TX：1310nm/RX：1550nm - 40Km
TSingle Mode (SC) WDM -TX：1550nm/RX：1310nm - 40Km
MSingle Mode (ST) - 20Km (1310nm)
NSingle Mode (SC) - 20Km (1310nm)
OSingle Mode (SC) - 40Km (1310nm)

電源コネクタオプション(P)

ADCターミナルブロック
BDCジャック
C24VACターミナルブロック

オプショナルアクセサリ

KP-AA96-480パネルマウントキット
DR-30-2430W/1.5A DINレール24VDC産業用電源 (ターミナルブロック用)
DR-60-2460W/2.5A DINレール24VDC産業用電源 (ターミナルブロック用)
DR-75-2475W/3.2A DINレール24VDC産業用電源
DR-120-24120W/5A DINレール24VDC産業用電源 (ターミナルブロック用)
41-136046-X36W/3A 12VDC 産業用電源アダプタ
オープンワイヤ (ターミナルブロック用)
アルミハウジング(X)=1:US, 2:EU, 3:UK, 4:AU, 5:JP, 6:SA
41-136044-X36W/3A 12VDC 産業用電源アダプタ
ラッチドDCジャック アルミハウジング
(オプショナル DCジャック用); (X)=1:US, 2:EU, 3:UK, 4:AU, 5:JP, 6:SA
