EXPC-1519
Zone 2 19インチ産業用EXPC-1519パネルコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 太陽光下でも見える19インチ 1000 nit傷防止LCDパネル
- ハイパフォーマンス Intel®プロセッサ Core™ i7-3555LE または Celeron 1047UE CPU
- 70℃の環境でも高能率に放熱するファンレス設計
- -40℃の環境でもヒーターなしで3分以内に起動
- 手袋を使用しても使いやすいマルチタッチのタッチスクリーンインターフェース
- ケーブルグランドおよび標準USB Type-A/RJ45コネクタ設計
- 独立MACを持つLANポート×4、RJ45×2 および ST光ファイバ×2
- 完全密閉IP66保護等級/NEMA 4Xエンクロージャ
- Class 1 Division 2、ATEX Zone 2 および IECEx認証
- デュアルAC/DC電源
- オプションによりWLANおよびTPMモジュール(リクエストによる)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EXPC-1519パネルコンピュータは、屋内外両方の危険な環境下で使用するゾーン2アプリケーション向けに設計されています。EXPC-1519シリーズは、Intel® 第3世代Core™ i7-3555LE 2.5GHz または Celeron 1047UE 1.4GHzプロセッサと、ハイパフォーマンスの処理を提供する最大16GBのメモリを搭載しています。
EXPC-1519シリーズは、ケーブルグランド付標準コネクタ、ケーブルグランド付ターミナルブロック、底面パネルの標準コネクタといったアプリケーションのニーズを満たすため、柔軟性のあるインターフェースの接続オプションを提供しています。EXPC-1519コンピュータは、広い温度範囲(-40～70℃)の設計に加えて、高効率な放熱を考慮した、特許取得済のファンレスエンクロージャ設計により、油田やガス田、掘削プラットフォームのような、高熱で過酷な屋外環境で使用可能な、最も信頼性の高い産業用プラットフォームとなります。
さらに、EXPC-1519コンピュータは、反射防止処理と輝度1000 nitsのLEDバックライトを持つタッチスクリーンを備えているので、日中の明るい時間帯であっても読み取りが容易です。
技術情報 : 石油掘削リグのためのコンピューティングおよびネットワーク通信
掘削リグフロアは、常に厳しい環境状況下に置かれています。このためシステムインテグレータは、効率の良さと容易なメンテナンスを確保するために設備とサービスを慎重に計画しなければなりません。リグの最適なパフォーマンスを実現するためには、作業プラットフォームの監視システムが重要なファクタとなります。特に、リグのオペレータが遅滞なく適切な意思決定を行うためには、効果的なヒューマンマシンインターフェース（HMI）と統合ネットワーク通信が役立ちます。一方、メンテナンスはリグチーム全体のパフォーマンスに直接影響します。機器の動作の維持と、迅速な不具合部品の交換が効率を確保し総所有コストを削減します。
技術情報 : 石油および液化天然ガス産業の信頼性と安全性を保証
石油および液化天然ガス産業は、沖合の石油掘削、陸上の生産、ポンプステーション、パイプライン輸送、タンカーストレージおよび石油精製も含め複雑な探査および生産プロセスを一元的に管理する強力なネットワークのための産業用イーサネットネットワーキング技術に依存しています。Moxaは、産業用ネットワーキングおよび高帯域幅伝送機能、産業用認証(例えば、ATEX指令およびDNVマリンタイム認証)を備えたコンピューティングソリューションにより石油および液化天然ガスネットワーキングシステムの構築を成功することを可能にします。また、メディアの冗長性と可用性、ワイドの動作温度範囲、長寿命およびヘビーデューティなネットワーキング機能を増大します。
| コンピュータ | |
| CPU | Intel® Core™ i7-3555LE 2.5GHzまたはIntel® Celeron® 1047UE 1.4GHzプロセッサ |
|---|---|
| OS | Windows Embedded Standard 7 32/64-bit、Windows 7 Professional 32/64-bit |
| システムチップセット | Intel® QM77 Express Chipset (Intel® BD82QM77 PCH) |
| システムメモリ | 2 SO-DIMMスロット、DDR3/DDR3Lサポート、4 GB 事前インストール、最大16 GB |
| 拡張バス | 1 mini PCIeソケット |
| BIOS | 64 Mbit SPI Flash |
| グラフィックコントローラ | Intel® HD Graphics 4000 |
| タッチスクリーン | 投影型キャパシティブタッチ、7H表面硬度、反射防止処理、グローブフレンドリ |
| ストレージ | |
| HDDサポート | 2.5” SATA、7または9.5 mm高、エクスターナルアクセス |
| CFast | プッシュ－プッシュ タイプ、エクスターナルアクセス |
| ディスプレイ | |
| パネルサイズ | 19インチSXGA、1000 nits LEDバックライトLCD |
| アスペクト比 | 5：4 |
| レスポンスタイム | 5ミリ秒 |
| コントラスト比 | 1000：1 |
| 視野角度 |
|
| 解像度 |
|
| シリアル通信パラメータ | |
| データ ビット | 5、6、7、8 |
| ストップ ビット | 1、1.5、2 |
| パリティ | 無し、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF |
| ボーレート | 50 bps～115.2 kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |

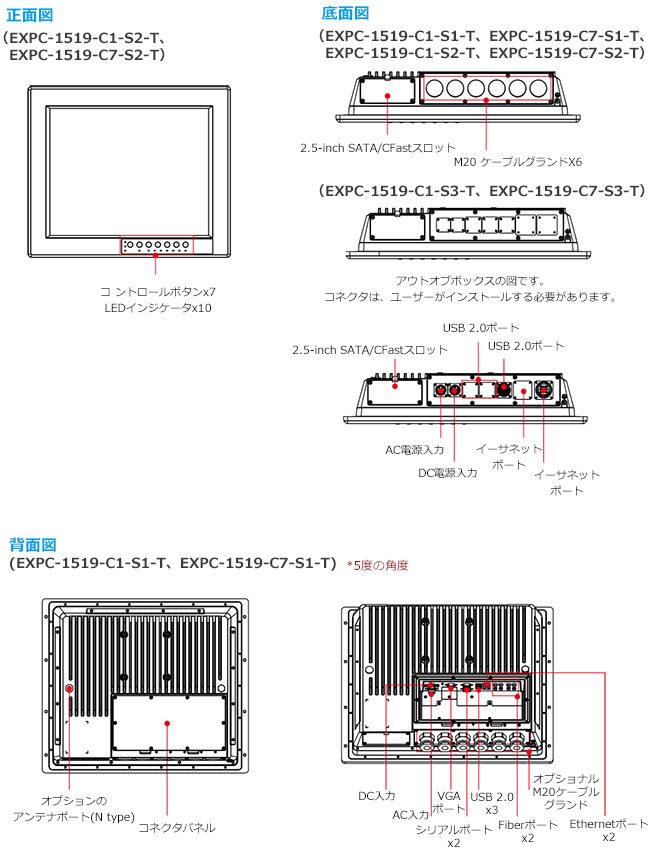

| インターフェース (EXPC-1519-C1-S1/EXPC-1519-C7-S1) | |
| コネクタ | ケーブルグランドを介してマザーボード |
| USB | USB 2.0ホスト×3, Type-Aコネクタ |
| VGA | 15ピン D-Subコネクタ (DB15/F)、解像度2048×1536ピクセル 32-bitカラー＠75 Hz |
| シリアルポート | RS-232C/422/485ポート(DB9/M)×2, ソフトウェアによる選択 |
| イーサネット | オートセンシング 10/100/1000 Mbpsポート(RJ45)×2 |
| 光ファイバ | マルチモード100M 光ファイバポート×2 |
| AC | 100～240 VAC (3ピン ターミナルブロック) |
| DC | 24 VDC (2ピン ターミナルブロック) |

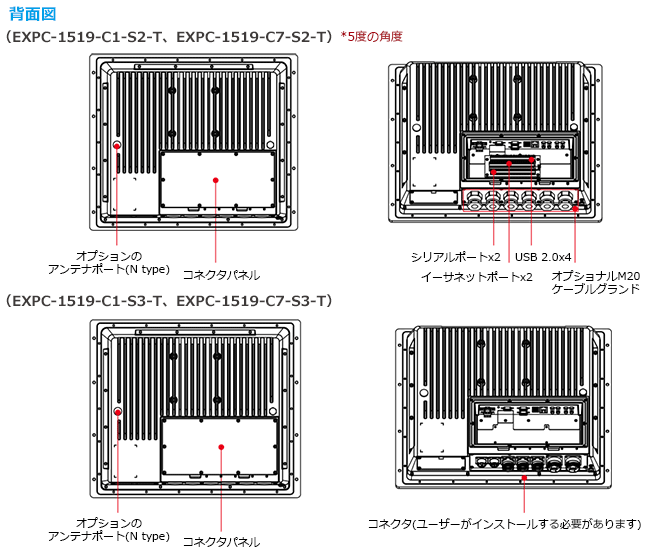

| インターフェース (EXPC-1519-C1-S2/EXPC-1519-C7-S2) | |
| コネクタ | ケーブルグランドを介したターミナルブロック |
| USB | USB 2.0ホスト×4, ターミナルブロック |
| シリアルポート | RS-232C/422/485ポート (ターミナルブロック)×2, ソフトウェアによる選択 |
| イーサネット | オートセンシング10/100/1000 Mbpsポート(ターミナルブロック)×2 |
| 光ファイバ | マルチモード100M 光ファイバポート×2 |
| AC | 100～240 VAC (3ピン ターミナルブロック) |
| DC | 24 VDC (2ピン ターミナルブロック) |
| インターフェース(EXPC-1519-C1-S3/EXPC-1519-C7-S3) | |
| コネクタ | ボトムパネル |
| USB | USB 2.0ホスト×1, Type-Aコネクタ |
| イーサネット | オートセンシング10/100/1000 Mbpsポート(RJ45)×1 |
| AC | 100～240 VAC (3ピン ターミナルブロック) |
| DC | 24 VDC (2ピン ターミナルブロック) |
| LEDおよびボタン | |
| システムLED | 電源、光ファイバ1、光ファイバ2、LAN1、LAN2、タッチ、Info、DAY、Dusk、Night |
| LAN LED | 100M/Link、1000M/Link (各RJ45コネクタ) |
| ボタン | 電源、輝度 +/-、Fn、タッチ、Info、輝度モード |
| メカニカル | |
| 筐体 | アルミニウム |
| 重量 | 10.7 kg |
| サイズ | 483 × 408 × 99.5 mm |
| 取付 | VESA (100 × 100 mm)、デスクトップ、ヨーク、壁掛け、パネル |
| 環境 | |
| 動作温度 | -40～70℃ |
| 保管温度 | -40～70℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 耐振動 | 2 Grms、周波数5-500 Hz、IEC 60068-2-6規格に準拠 |
| 耐衝撃 | 20 Grms、システム動作で半波サイン波、時間 11ミリ秒、IEC 60068-2-27規格に準拠 |
| 電源 | |
| 定格電圧 | 100～240 VACまたは24 VDC (18～32 VDC, 2ピン ターミナルブロック) |
| 消費電力 | 100～240 VAC、47～63 Hz、1 A (100 W以下) または24 VDC、6 A (150 W以下) |
| 規格および認証 | |
| 安全 | UL 60950-1、IEC 60950-1 |
| ハザード環境 | Class 1 Division 2 ATEX Zone2、IECEx |
| EMC | EN 55022/24 |
| EMI | CISPR 22、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: 接触Contact 4 kV; 気中8 kV IEC 61000-4-3 RS: 3 V/m (80 MHz～1 GHz) IEC 61000-4-4 EFT: 電源 1 kV、信号 0.5 kV IEC 61000-4-5 サージ: AC 電源2 kV、信号 1 kV DC 電源 1 kV、信号 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8、IEC 61000-4-11 |
| 保護等級 | IP66/NEMA 4X |
| グリーン製品 | RoHS、cRoHS、WEEE |
| 保証 | |
| 保証期間 | 3年間：コンピュータシステム 1年間：LCDパネル |
| 詳細 | Moxa社 製品保証方針 |

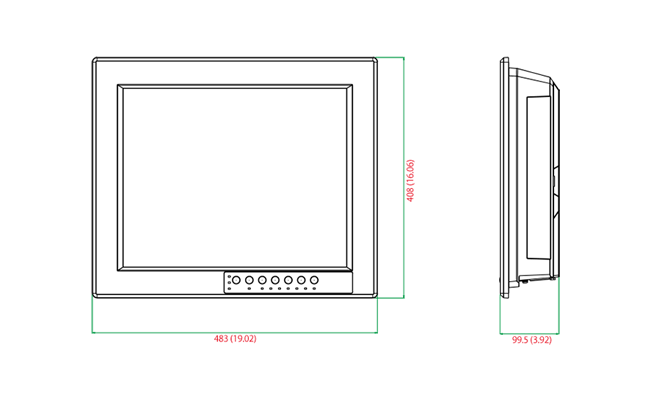

サイズ (単位=mm（inch）)
| EXPC-1519-C1-S1-T | ファンレス、Zone 2 19インチ 1000 nits LCDパネルコンピュータ、Intel® Celeron® プロセッサ 1047UE 1.4GHz、ケーブルグランド標準 I/O設計、投影型キャパシティブタッチスクリーン、IP66保護等級、-40～70℃ 動作温度、2.5” SSDトレイおよび CFastスロット |
|---|---|
| EXPC-1519-C1-S2-T | ファンレス、Zone 2 19インチ 1000 nits LCDパネルコンピュータ、Intel® Celeron® プロセッサ 1047UE 1.4GHz、ケーブルグランドターミナルブロックI/O設計、投影型キャパシティブタッチスクリーン、IP66保護等級、-40～70℃動作温度、2.5” SSDトレイおよび CFastスロット |
| EXPC-1519-C1-S3-T | ファンレス、Zone 2 19インチ 1000 nits LCDパネルコンピュータ、Intel® Celeron® プロセッサ 1047UE 1.4GHz、過酷な環境用I/Oコネクタ設計、投影型キャパシティブタッチスクリーン、IP66保護等級、-40～70℃動作温度、2.5” SSDトレイおよび CFastスロット |
| EXPC-1519-C7-S1-T | ファンレス、Zone 2 19インチ 1000 nits LCDパネルコンピュータ、Intel® Core™ i7-3555LE プロセッサ 2.5GHz 、ケーブルグランド 標準I/O設計、投影型キャパシティブタッチスクリーン、IP66保護等級、-40～70℃動作温度、2.5” SSDトレイおよび CFastスロット |
| EXPC-1519-C7-S2-T | ファンレス、Zone 2 19インチ 1000 nits LCDパネルコンピュータ、Intel® Core™ i7-3555LE プロセッサ 2.5GHz、ケーブルグランド ターミナルブロックI/O設計、投影型キャパシティブタッチスクリーン、IP66保護等級、-40～70℃動作温度、2.5” SSDトレイおよび CFastスロット |
| EXPC-1519-C7-S3-T | ファンレス、Zone 2 19インチ 1000 nits LCDパネルコンピュータ、Intel® Core™ i7-3555LE プロセッサ 2.5GHz、過酷な環境用I/Oコネクタ設計、投影型キャパシティブタッチスクリーン、IP66保護等級、-40～70℃動作温度、2.5” SSDトレイおよび CFastスロット |
EXPC-1519シリーズ 製品一覧
| EXPC-1519 | Zone 2 19インチ産業用EXPC-1519パネルコンピューター |
